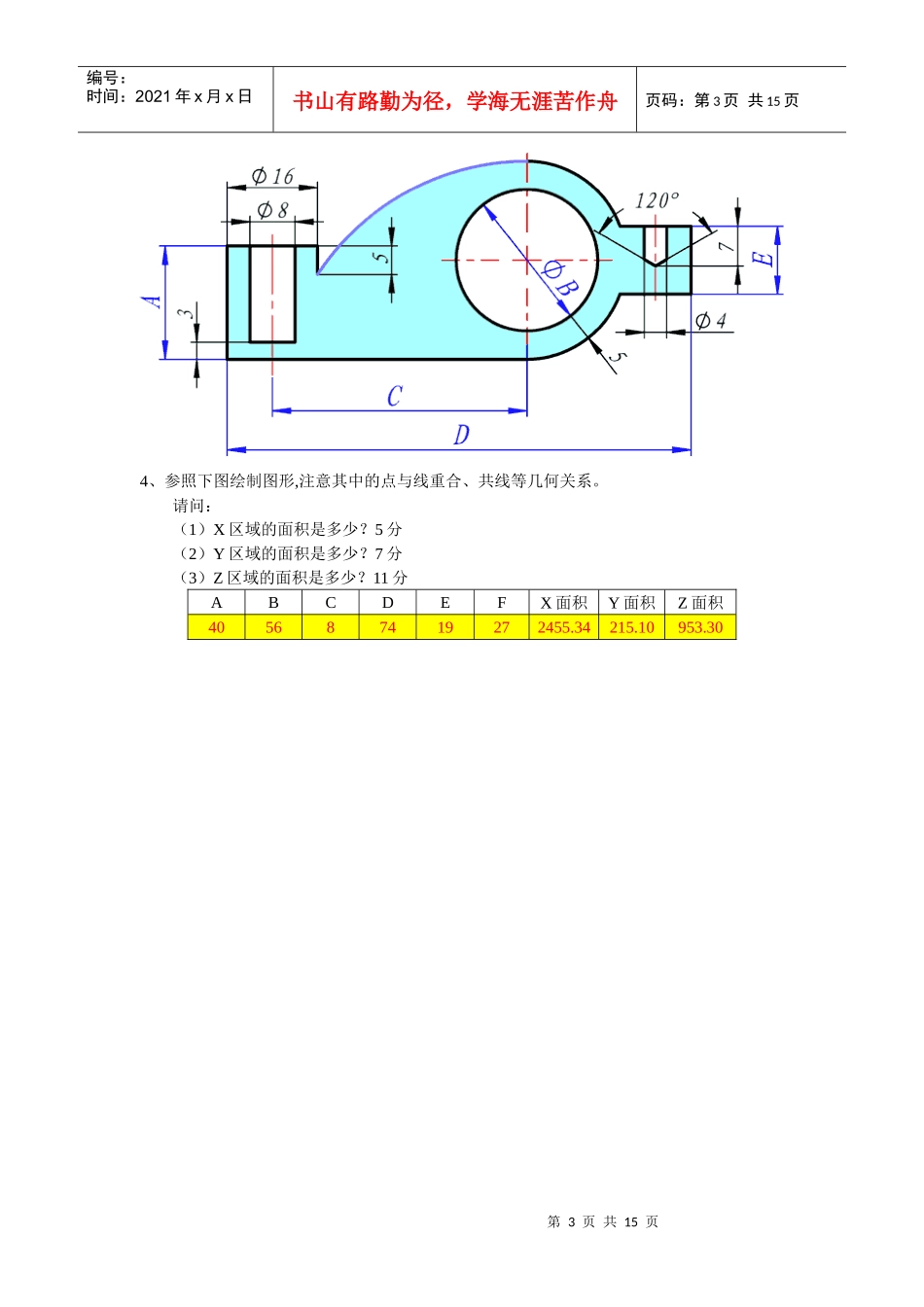

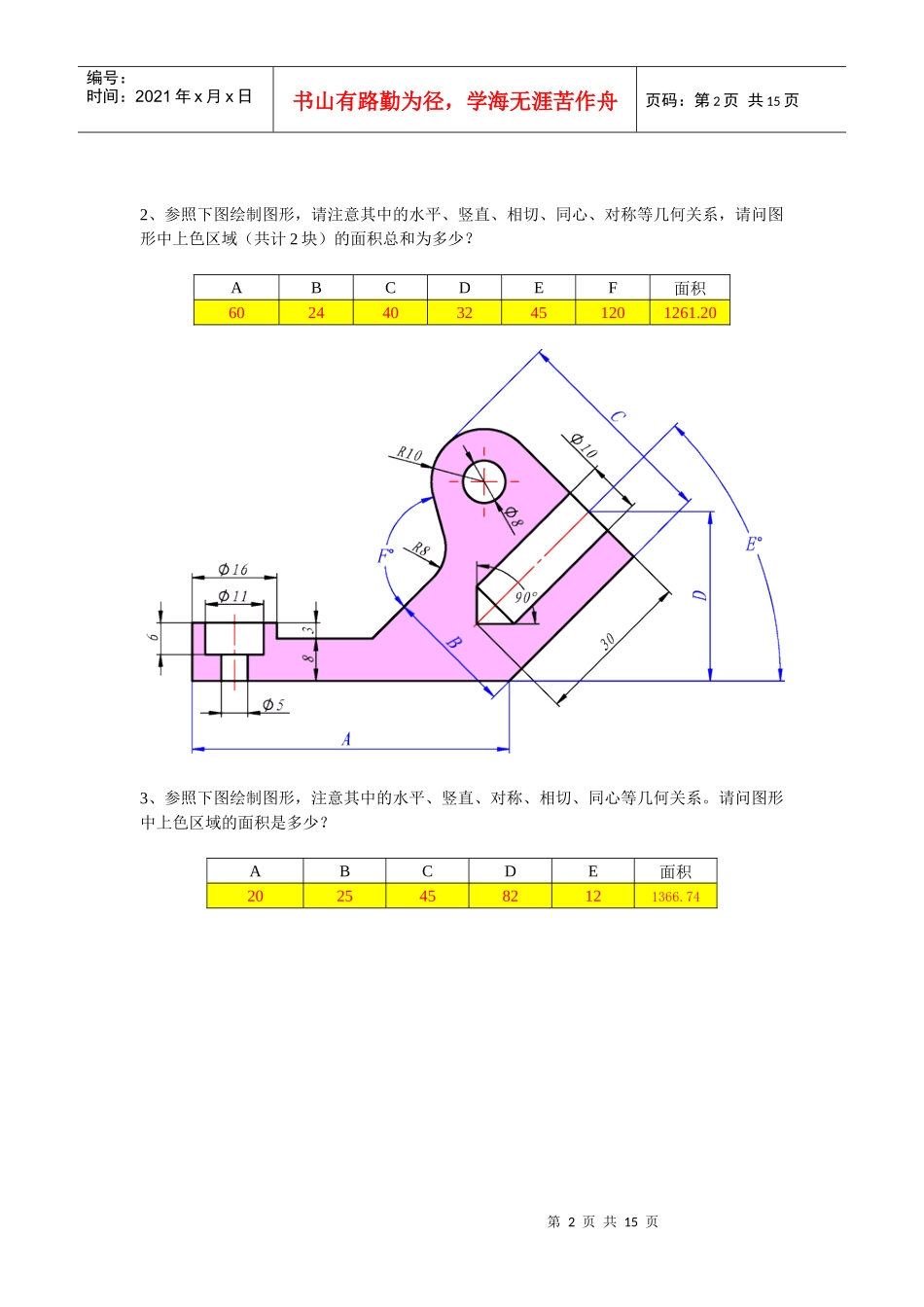

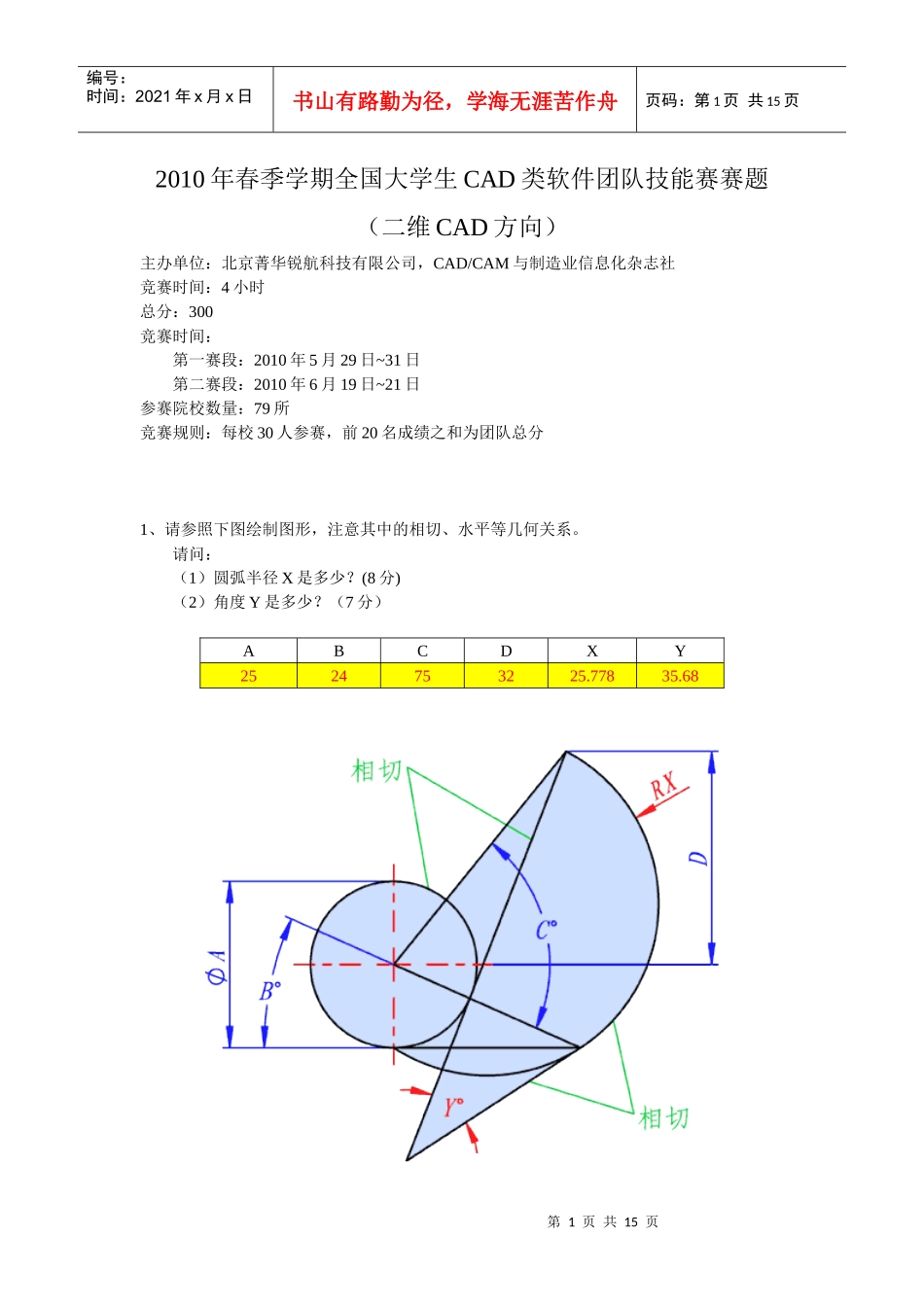

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页2010年春季学期全国大学生CAD类软件团队技能赛赛题（二维CAD方向）主办单位：北京菁华锐航科技有限公司，CAD/CAM与制造业信息化杂志社竞赛时间：4小时总分：300竞赛时间：第一赛段：2010年5月29日~31日第二赛段：2010年6月19日~21日参赛院校数量：79所竞赛规则：每校30人参赛，前20名成绩之和为团队总分1、请参照下图绘制图形，注意其中的相切、水平等几何关系。请问：（1）圆弧半径X是多少？(8分)（2）角度Y是多少？（7分）ABCDXY2524753225.77835.68第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页2、参照下图绘制图形，请注意其中的水平、竖直、相切、同心、对称等几何关系，请问图形中上色区域（共计2块）的面积总和为多少？ABCDEF面积60244032451201261.203、参照下图绘制图形，注意其中的水平、竖直、对称、相切、同心等几何关系。请问图形中上色区域的面积是多少？ABCDE面积20254582121366.74第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页4、参照下图绘制图形,注意其中的点与线重合、共线等几何关系。请问：（1）X区域的面积是多少？5分（2）Y区域的面积是多少？7分（3）Z区域的面积是多少？11分ABCDEFX面积Y面积Z面积405687419272455.34215.10953.30第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页5、参照下图绘制图形，注意其中的同心、阵列等关系，图中颜色相同的线条均为等距偏移关系。请问图形中上色区域的面积是多少？ABCDE面积7255016282093.95第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页6、参照下图绘制图形,注意其中的相切、同心、对称等几何关系。（左侧为展示细节的局部视图）请问图形中上色区域的面积是多少第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页ABCDE面积665530361551333.467、参照下图绘制图形，注意其中的水平、竖直、相切、同心、对称等几何关系。注意黄色第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页区域出了特别标注区域外，壁厚均为C。请问：（1）图中绿色区域的面积是多少？11分（2）图中两块黄色区域的面积之和是多少？22分ABCDEF绿色黄色100262522415758.60544.33第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页8、参照下图绘制图形，其注意其中的相切、阵列等关系。请问图中上色部分的面积是多少？ABCDE面积10245225212908.86第9页共15页第8页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共15页9、参照下图绘制图形，注意其中的对称、相切等几何关系，凡未特别标注的区域壁厚均为C。请问图形的面积是多少？ABCDE面积39936677745.26第10页共15页第9页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共15页10、参照下图绘制图形，图中凡未特别标注的区域壁厚均为T。注意其中的对称、相切等几何关系。（59分）请问：（1）区域一面积为多少？（11分）（2）区域二面积为多少？（14分）（3）区域三面积为多少？（15分）（4）区域四面积为多少？（19分）ABCDEFGHJKT区域一区域二区域三区域四23012776464292424041244462.23949.16834.261045.38第11页共15页第10页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共15页附录一：第二赛段调整题（替换第5题）参照下图绘制图形，注意其中的同心、相切等几何关系。请问图形上色区域的面积是多少？ABCDE面积10032365553756.29第12页共15页第11页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共15页附录二：优胜名单（二维CAD方向）第一赛段优胜院校名单（比赛时间：2010年5月29日~31日，共31所学校）名次学校团队总分得分率1...
