广东电网公司配网工程施工作业指导书-第一篇架空线路土建工程VIP免费

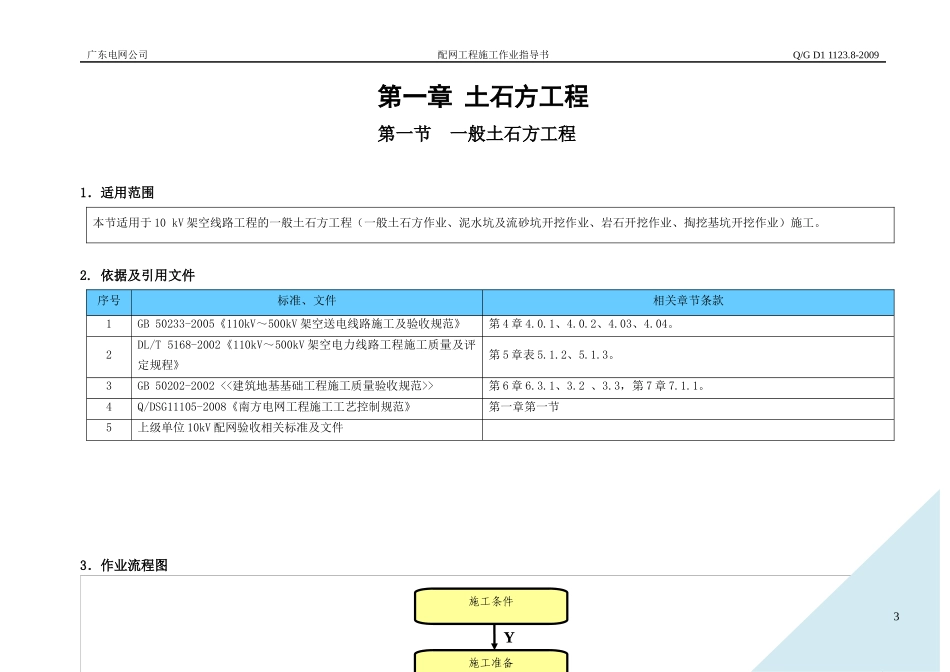

1广东电网公司配网工程施工作业指导书Q/GD11123.8-2009第一部分：土建工程分册第一篇架空线路土建工程2广东电网公司配网工程施工作业指导书Q/GD11123.8-2009目录第一篇架空线路土建工程第一章土石方工程………………………………………………………………………………………………………………………………3第一节一般土石方工程…………………………………………………………………………………………………………………………3第二节泥水坑及流砂坑开挖作业………………………………………………………………………………………………………………11第三节岩石开挖作业……………………………………………………………………………………………………………………………17第四节掏挖基坑开挖作业………………………………………………………………………………………………………………………24第二章杆塔基础工程……………………………………………………………………………………………………………………………30第三章接地工程…………………………………………………………………………………………………………………………………37Y施工条件施工准备3广东电网公司配网工程施工作业指导书Q/GD11123.8-2009第一章土石方工程第一节一般土石方工程1．适用范围本节适用于10kV架空线路工程的一般土石方工程（一般土石方作业、泥水坑及流砂坑开挖作业、岩石开挖作业、掏挖基坑开挖作业）施工。2.依据及引用文件序号标准、文件相关章节条款1GB50233-2005《110kV～500kV架空送电线路施工及验收规范》第4章4.0.1、4.0.2、4.03、4.04。2DL/T5168-2002《110kV～500kV架空电力线路工程施工质量及评定规程》第5章表5.1.2、5.1.3。3GB50202-2002<<建筑地基基础工程施工质量验收规范>>第6章6.3.1、3.2、3.3，第7章7.1.1。4Q/DSG11105-2008《南方电网工程施工工艺控制规范》第一章第一节5上级单位10kV配网验收相关标准及文件3．作业流程图4广东电网公司配网工程施工作业指导书Q/GD11123.8-2009N4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1任务单根据本单位实际设置内容(包含本项工作)。本工序施工负责人经审批2相关证照根据需要办理涉及进入工作场所的手续、证件。本工序施工负责人有效5广东电网公司配网工程施工作业指导书Q/GD11123.8-20093工程合同或协议合同及安全协议本工序施工负责人有效4图纸设计图纸。本工序施工负责人经审批5施工方案施工措施、安全技术交底（项目部级）。本工序施工负责人经审批4．2施工准备序号项目内容说明1人员配置项目负责人、施工员、测量员、质安员等专业技术人员，配置满足施工安全、质量、进度需要的施工作业人员。技术岗位必须持有与作业工种相应、有效的上岗证。2施工内容相对应的设备、材料施工所需材料。必须符合设计要求。3施工内容相对应的器具、机械及工器具、仪表施工所需的工器具、机械、测量仪器等根据现场情况使用的工器具、机械符合相关要求。仪器、仪表使用前必须经有资质的单位检验合格且在检测有效期内才能使用.4危险源辨识及控制措施、识别环境因素和环境影响现场施工负责人参照本单位的“电力工程危害辨识清单及风险评价、控制措施”和施工方案、现场情况制定控制措施；根据本单位的“识别环境因素和环境影响的控制措施”和施工方案及现场情况制定可行的危害环境的相应预防控制措施。5完成开工程序工作负责人向项目负责人报开工，并由项目负责人完成向监理单位开工报审手续。施工准备完成后可报开工，当施工准备不足时，上报该项目负责人协调解决。4．3主要作业内容序号项目内容说明1作业前工作1.现场施工负责人向进入本施工范围的所有工作人员明确交代本次施工设备状态、作业内容、作业范围、进度要求、特殊项目施工要求、作业标准、安全注意事项、危险点及控制措施、危害环境的相应预防控制措施、人员分工并签署(班组级)安全技术交底表。按安规规定佩戴统一的安全帽、统一佩戴有个人相片的作业证（或胸卡证）、穿着统一的工作服。6图1-1基坑定位广东电网公司配网工程施工作业指导书Q/GD11123.8-20092.现场施工负责...
