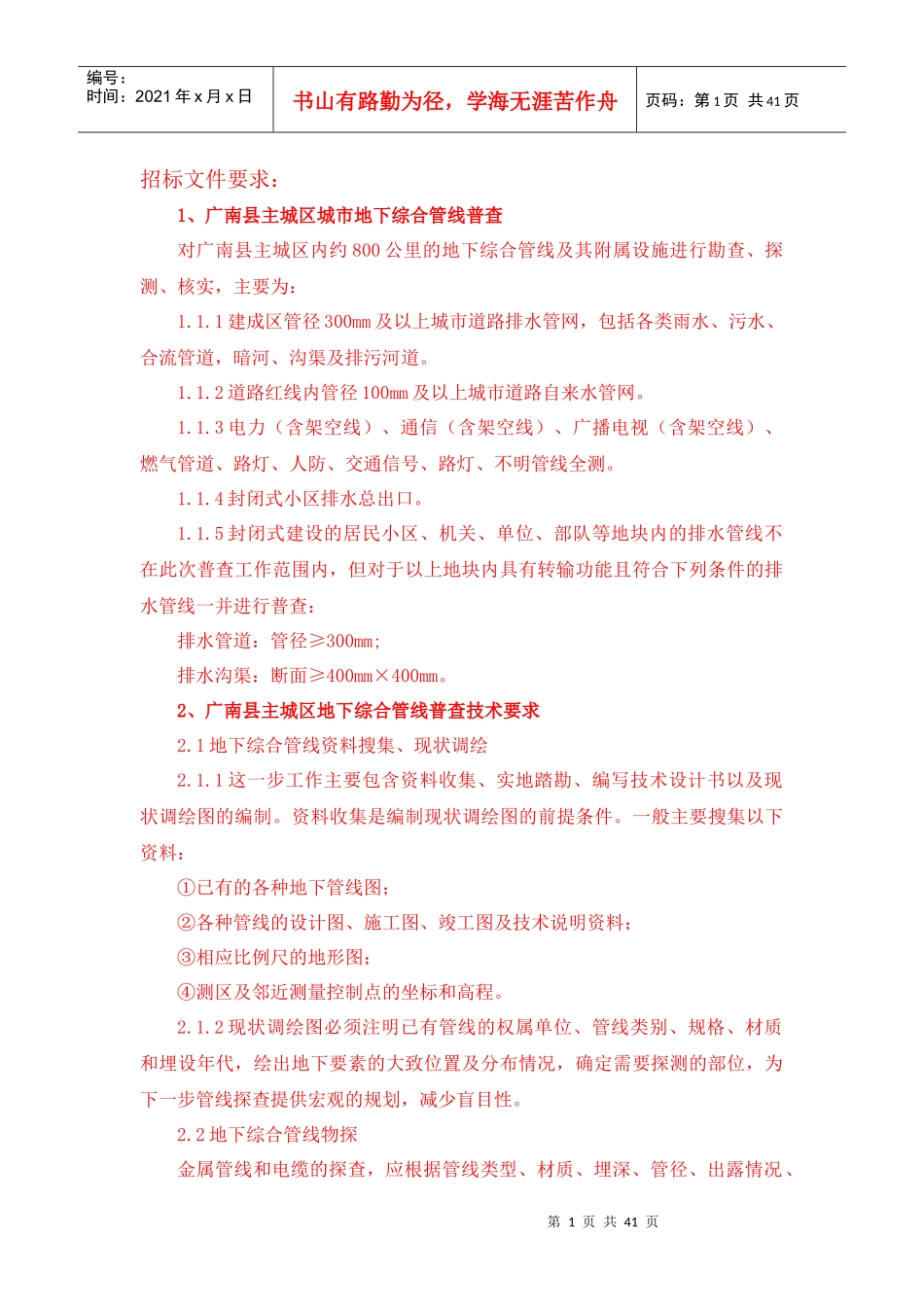

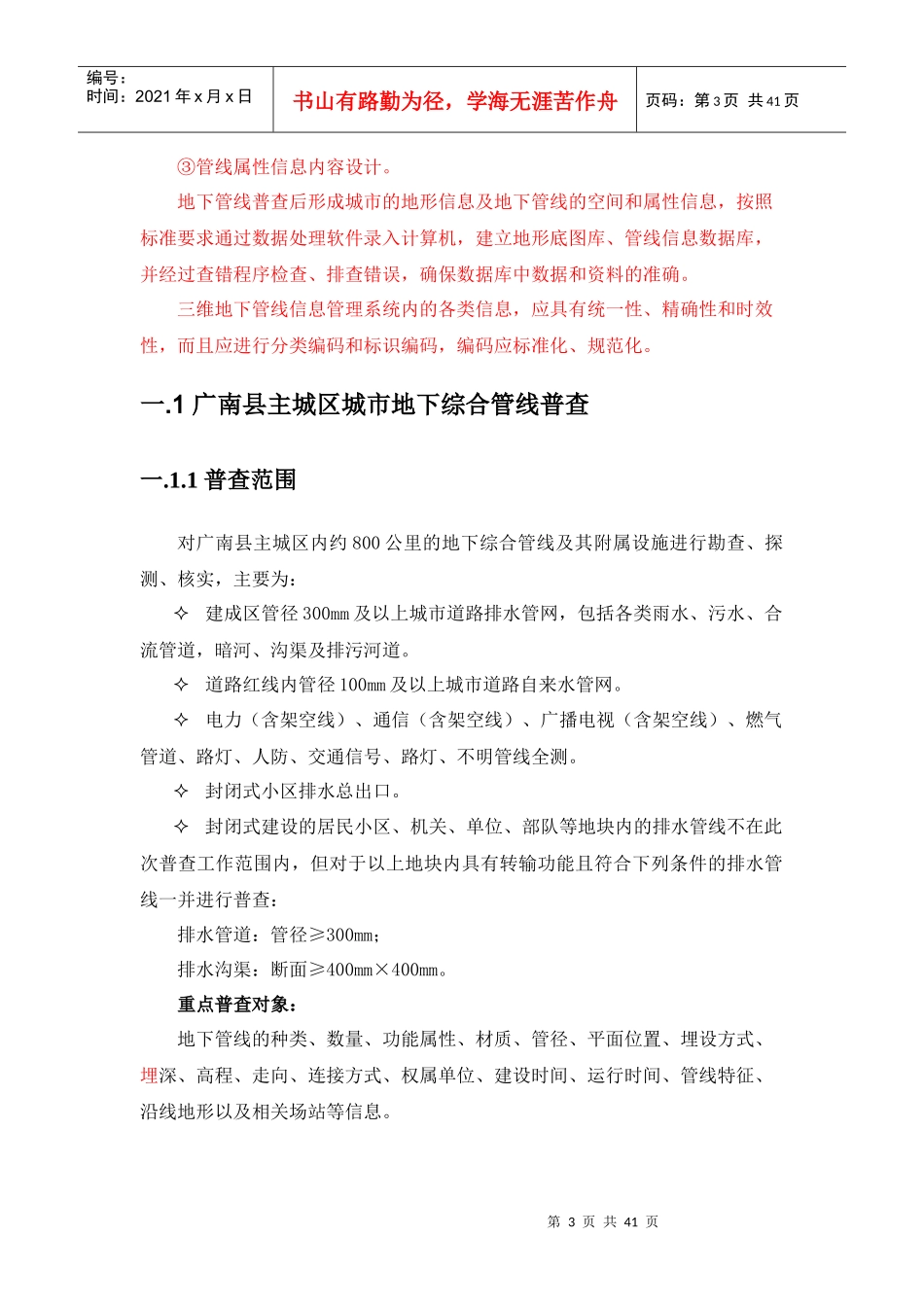

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页招标文件要求：1、广南县主城区城市地下综合管线普查对广南县主城区内约800公里的地下综合管线及其附属设施进行勘查、探测、核实，主要为：1.1.1建成区管径300mm及以上城市道路排水管网，包括各类雨水、污水、合流管道，暗河、沟渠及排污河道。1.1.2道路红线内管径100mm及以上城市道路自来水管网。1.1.3电力（含架空线）、通信（含架空线）、广播电视（含架空线）、燃气管道、路灯、人防、交通信号、路灯、不明管线全测。1.1.4封闭式小区排水总出口。1.1.5封闭式建设的居民小区、机关、单位、部队等地块内的排水管线不在此次普查工作范围内，但对于以上地块内具有转输功能且符合下列条件的排水管线一并进行普查：排水管道：管径≥300mm;排水沟渠：断面≥400mm×400mm。2、广南县主城区地下综合管线普查技术要求2.1地下综合管线资料搜集、现状调绘2.1.1这一步工作主要包含资料收集、实地踏勘、编写技术设计书以及现状调绘图的编制。资料收集是编制现状调绘图的前提条件。一般主要搜集以下资料：①已有的各种地下管线图；②各种管线的设计图、施工图、竣工图及技术说明资料；③相应比例尺的地形图；④测区及邻近测量控制点的坐标和高程。2.1.2现状调绘图必须注明已有管线的权属单位、管线类别、规格、材质和埋设年代，绘出地下要素的大致位置及分布情况，确定需要探测的部位，为下一步管线探查提供宏观的规划，减少盲目性。2.2地下综合管线物探金属管线和电缆的探查，应根据管线类型、材质、埋深、管径、出露情况、第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页接地条件干扰因素选择探查方法。通常采用磁偶极感应法，这种方法发射和接收都不需要接地，操作灵活方便，工作效率高、效果好。探查非金属隐蔽管线目前仍比较困难，通常采用电磁波法（亦即地质雷达），还可用电磁波感应法、弹性波法、电阻率法等。盲区管线探查通常采用磁偶极感应法，采用平行搜索和圆形搜索工作方式进行搜索，发现异常后宜用主动源法进行追踪，精确定位、定深。探查技术人员应在管线探查现场，使用墨水钢笔或铅笔按《地下管线探测技术规程》中的“地下管线探查记录表”所列项目填写清楚，同时要将探查的管线点均应设置地面标志，还要详细地将各种管线的走向、连接关系、管线点编号等标注在相应比例尺地形图上，形成探查草图交付地下管线测量工序使用。2.2.1地下综合管线测量①建立地下管线测量控制网，为管线点连测和管线图测绘提供基础：布设原则：采用的坐标系统应与当地城市所使用的坐标系统相一致，应在城市等级控制的基础上进行地下管线控制测量。平面控制测量主要方法：光电测距导线（全站仪导线）；钢尺测距导线；GPS导线，采用静态、快速静态和动态RTK等方法进行。高程控制测量主要方法：直接水准测量；光电测距三角测量。②进行管线点连测，确定管线点的坐标与高程：由外业采集的全站仪（RTK）与电脑联合作业，形成一个从野外到室内的数据采集、数据处理和自动绘图数字测量系统，通过“人机对话”方式，自动完成地下管线平面图、断面图及管线点成果表的绘制。③地下管线图的测绘：地下管线图的编绘是在地下管线数据处理工作完成并经检查合格的基础上，采用计算机编绘成图。计算机编绘工作应包括：比例尺的选定、数字化地形图和管线图的导入、注记编辑、成果输出等。地下管线图分为专业管线图、综合管线图和管线横断面图。2.2.2建立广南县地下综合管线数据库数据库建立是三维地下管线信息管理系统的核心。管线信息数据库设计应包括下列内容：①数据分层设计；②数据在各层次上表达形式及格式；第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页③管线属性信息内容设计。地下管线普查后形成城市的地形信息及地下管线的空间和属性信息，按照标准要求通过数据处理软件录入计算机，建立地形底图库、管线信息数据库，并经过查错程序检查、排查错误，确保数据库中数据和资料的准确。三维地下管线信息管理系统内的...
