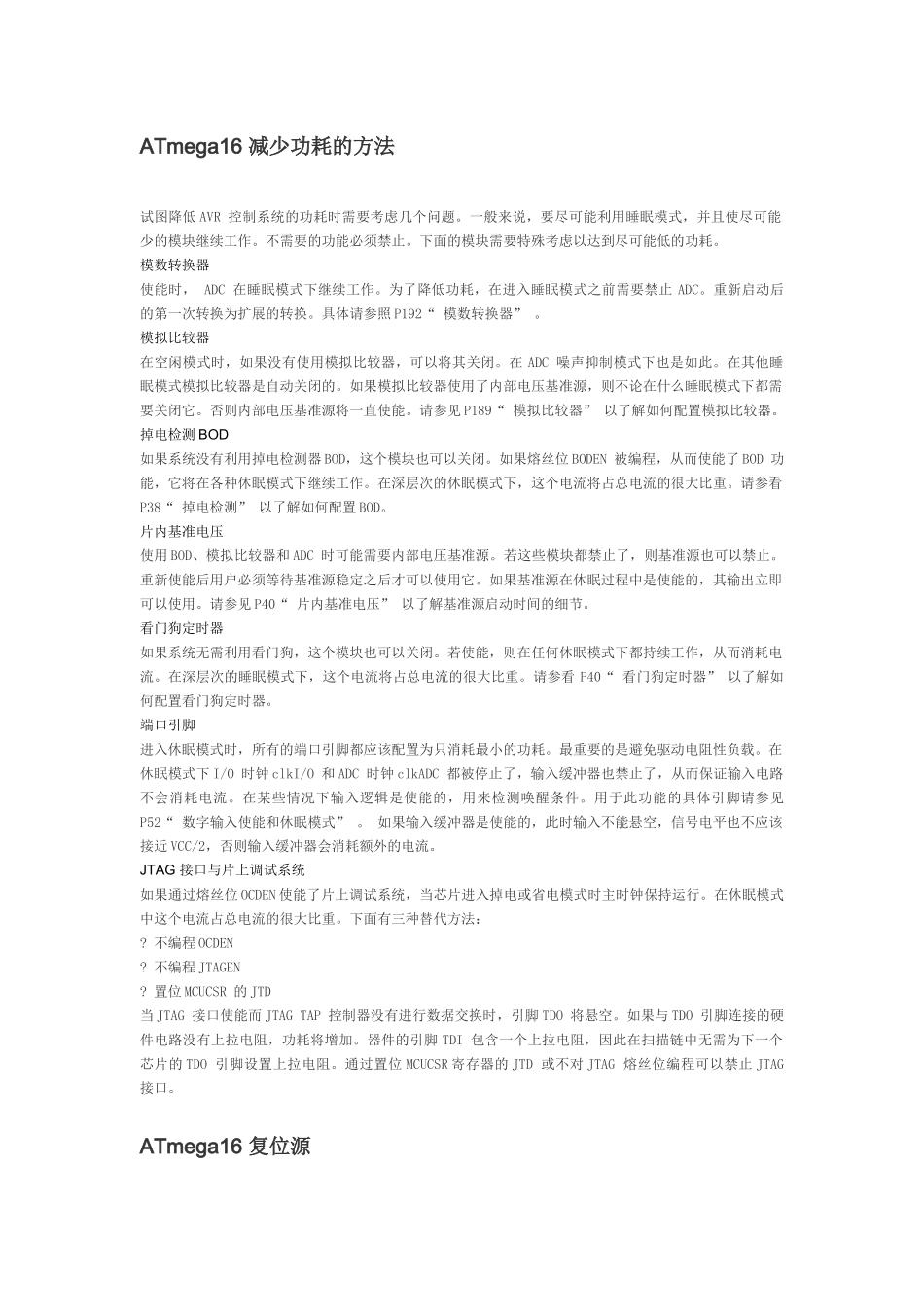

ATmega16减少功耗的方法试图降低AVR控制系统的功耗时需要考虑几个问题。一般来说，要尽可能利用睡眠模式，并且使尽可能少的模块继续工作。不需要的功能必须禁止。下面的模块需要特殊考虑以达到尽可能低的功耗。模数转换器使能时，ADC在睡眠模式下继续工作。为了降低功耗，在进入睡眠模式之前需要禁止ADC。重新启动后的第一次转换为扩展的转换。具体请参照P192“模数转换器”。模拟比较器在空闲模式时，如果没有使用模拟比较器，可以将其关闭。在ADC噪声抑制模式下也是如此。在其他睡眠模式模拟比较器是自动关闭的。如果模拟比较器使用了内部电压基准源，则不论在什么睡眠模式下都需要关闭它。否则内部电压基准源将一直使能。请参见P189“模拟比较器”以了解如何配置模拟比较器。掉电检测BOD如果系统没有利用掉电检测器BOD，这个模块也可以关闭。如果熔丝位BODEN被编程，从而使能了BOD功能，它将在各种休眠模式下继续工作。在深层次的休眠模式下，这个电流将占总电流的很大比重。请参看P38“掉电检测”以了解如何配置BOD。片内基准电压使用BOD、模拟比较器和ADC时可能需要内部电压基准源。若这些模块都禁止了，则基准源也可以禁止。重新使能后用户必须等待基准源稳定之后才可以使用它。如果基准源在休眠过程中是使能的，其输出立即可以使用。请参见P40“片内基准电压”以了解基准源启动时间的细节。看门狗定时器如果系统无需利用看门狗，这个模块也可以关闭。若使能，则在任何休眠模式下都持续工作，从而消耗电流。在深层次的睡眠模式下，这个电流将占总电流的很大比重。请参看P40“看门狗定时器”以了解如何配置看门狗定时器。端口引脚进入休眠模式时，所有的端口引脚都应该配置为只消耗最小的功耗。最重要的是避免驱动电阻性负载。在休眠模式下I/O时钟clkI/O和ADC时钟clkADC都被停止了，输入缓冲器也禁止了，从而保证输入电路不会消耗电流。在某些情况下输入逻辑是使能的，用来检测唤醒条件。用于此功能的具体引脚请参见P52“数字输入使能和休眠模式”。如果输入缓冲器是使能的，此时输入不能悬空，信号电平也不应该接近VCC/2，否则输入缓冲器会消耗额外的电流。JTAG接口与片上调试系统如果通过熔丝位OCDEN使能了片上调试系统，当芯片进入掉电或省电模式时主时钟保持运行。在休眠模式中这个电流占总电流的很大比重。下面有三种替代方法：?不编程OCDEN?不编程JTAGEN?置位MCUCSR的JTD当JTAG接口使能而JTAGTAP控制器没有进行数据交换时，引脚TDO将悬空。如果与TDO引脚连接的硬件电路没有上拉电阻，功耗将增加。器件的引脚TDI包含一个上拉电阻，因此在扫描链中无需为下一个芯片的TDO引脚设置上拉电阻。通过置位MCUCSR寄存器的JTD或不对JTAG熔丝位编程可以禁止JTAG接口。ATmega16复位源复位AVR复位时所有的I/O寄存器都被设置为初始值，程序从复位向量处开始执行。复位向量处的指令必须是绝对跳转JMP指令，以使程序跳转到复位处理例程。如果程序永远不利用中断功能，中断向量可以由一般的程序代码所覆盖。这个处理方法同样适用于当复位向量位于应用程序区，中断向量位于Boot区—或者反过来—的时候。Figure15为复位逻辑的电路图。Table15则定义了复位电路的电气参数。复位源有效时I/O端口立即复位为初始值。此时不要求任何时钟处于正常运行状态。所有的复位信号消失之后，芯片内部的一个延迟计数器被激活，将内部复位的时间延长。这种处理方式使得在MCU正常工作之前有一定的时间让电源达到稳定的电平。延迟计数器的溢出时间通过熔丝位SUT与CKSEL设定。延迟时间的选择请参见P23“时钟源”。复位源ATmega16有5个复位源：?上电复位。电源电压低于上电复位门限VPOT时，MCU复位。?外部复位。引脚RESET上的低电平持续时间大于最小脉冲宽度时MCU复位。?看门狗复位。看门狗使能并且看门狗定时器溢出时复位发生。?掉电检测复位。掉电检测复位功能使能，且电源电压低于掉电检测复位门限VBOT时MCU即复位。?JTAGAVR复位。复位寄存器为1时MCU复位。详见P215“IEEE1149.1(JTAG)边界扫描”。Notes:1.电压下降时，只有电压低于VPOT时复位才会发生。2.一些器件的VBOT可能比标称的最小工作电压还要低。这些...
