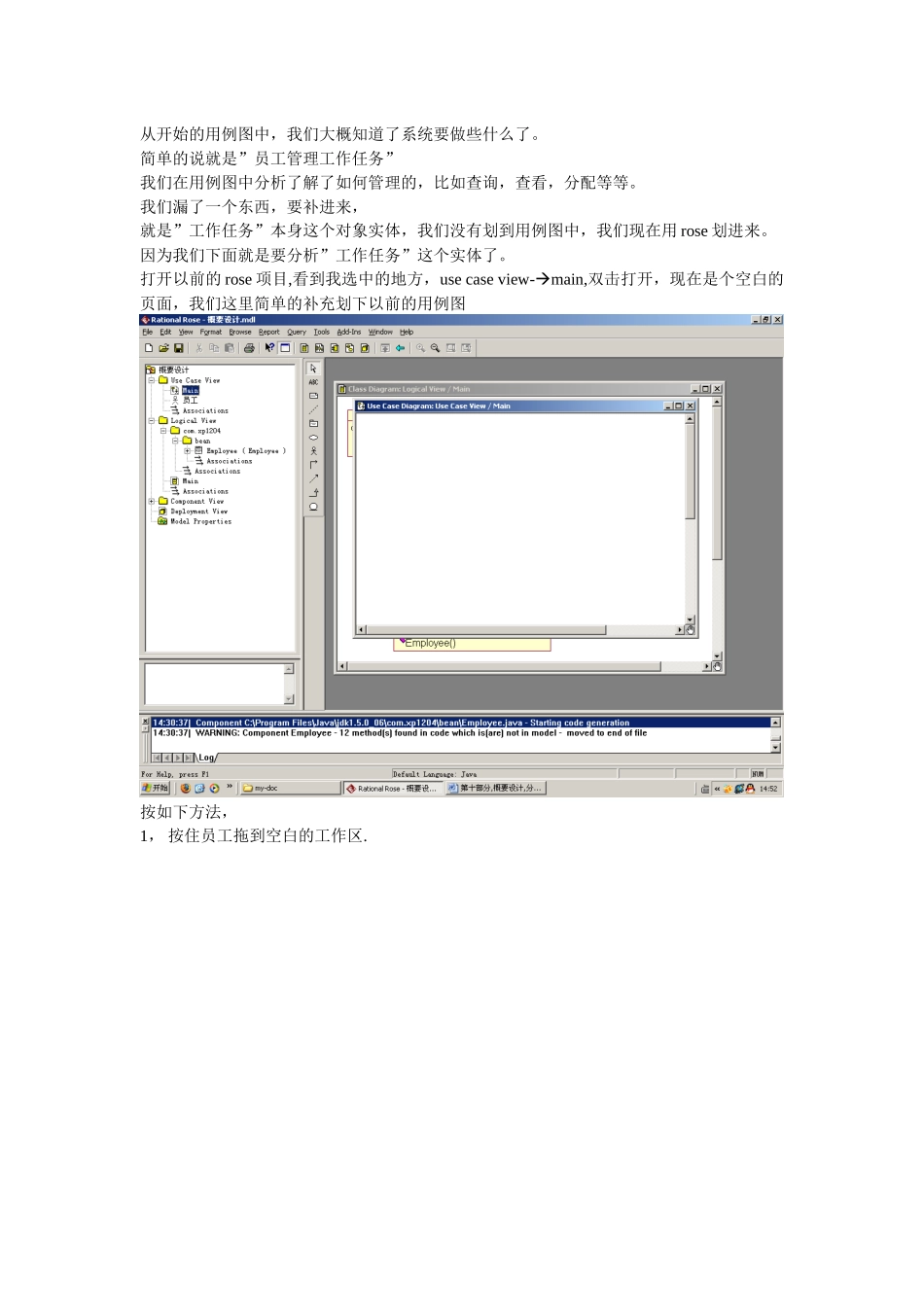

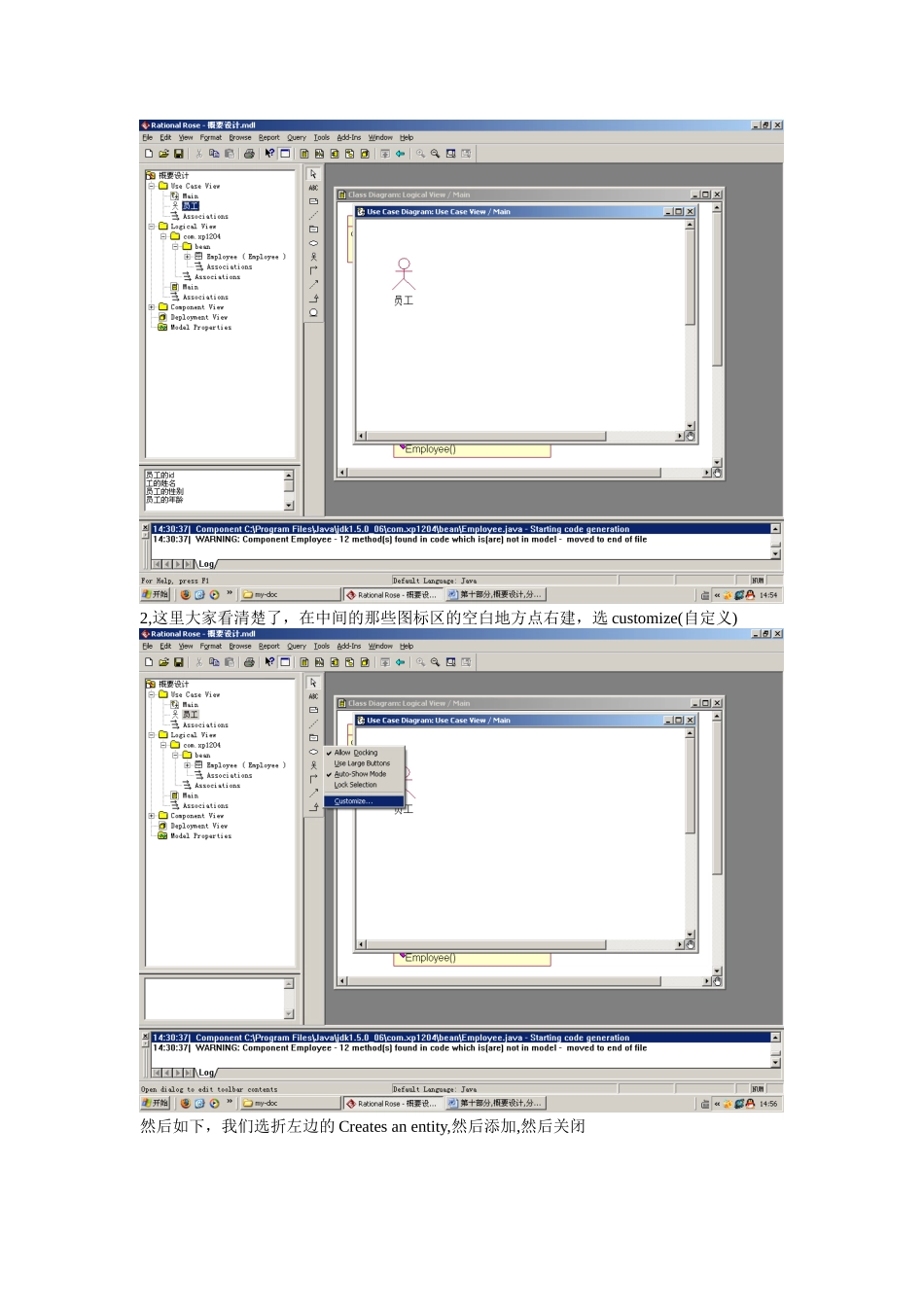

从开始的用例图中，我们大概知道了系统要做些什么了。简单的说就是”员工管理工作任务”我们在用例图中分析了解了如何管理的，比如查询，查看，分配等等。我们漏了一个东西，要补进来，就是”工作任务”本身这个对象实体，我们没有划到用例图中，我们现在用rose划进来。因为我们下面就是要分析”工作任务”这个实体了。打开以前的rose项目,看到我选中的地方，usecaseview-main,双击打开，现在是个空白的页面，我们这里简单的补充划下以前的用例图按如下方法，1，按住员工拖到空白的工作区.2,这里大家看清楚了，在中间的那些图标区的空白地方点右建，选customize(自定义)然后如下，我们选折左边的Createsanentity,然后添加,然后关闭然后多了我鼠标那里的一个图标，就是最下面那个,这个图标表示一个实体，我们的工作任务就要用这个图标表示，然后选中他，在空白区点一下。结果如下，我们把名字改成工作任务.员工用了，工作任务有了，员工管理工作任务呢？我们就要加一个用例了，把他们连起来点中间的那个椭圆，在空白区点下.名字该成“管理任务”结果如下然后我们用那黑色线条把他们连起来,如下,我们的用例图就补充到这里了。然后分析我们的工作任务，这个步骤几乎和分析员工是一样的，1，在包想加个类。名字我们叫WorkTask然后把类和工作任务拖到图中的空白地方,然后用线连起来结果如下然后向加员工类一样，加工作任务的属性和方法。属性和方法我们前面分析过一些，这里我列出来1，工作任务这个东西要包含以下信息-----这里就是属性A,任务要有简要标题描述，B,任务要有完整的内容描述C,任务要记录开始时间和预计结束时间和实际完成时间D,任务要分类别，比如比如电话，会议，出差等等…E,任务要有当前的状态，比如是还没到时间，还是已经做完了等。F，任务要分优先级，比如有的要加急处理的G,任务要有到时闹钟提醒功能,就是到点了要给个什么提示。H，任务要有所有者，就是要知道是谁分配的。I，任务要有执行人，就是任务由谁来执行。2,上次最后的用例图中的用例就是工作任务的方法。加入的时候，有些不一样的地方我会说明，我加完属性后的结果如下，注意看下type的设置这里时间用的时间类型，分配人和执行人因为都是员工所以我们用员工类型。这里的方法我们要考虑下员工查看任务，这个任务应该是自己的任务，所以这里我们要有参数了，参数就是员工。并且这个“查看当前任务列表”返回的是很多任务，而不是某一个任务，所以这个方法应该是静态方法。我主一个为例子，“查看当前任务列表”参数的加法。在加的方法设置的时候，选detail,右键，输入参数名称，然后选择参数的类型这里我们的“查看当前任务列表”方法返回的应该是个列表，所以我们返回类型用java.util.List.然后还要设置方法是静太的。选java---default—static改为true.大家按此放法加完以后任务列表，等等那些任务列表的方法。这里我就不一一的加了。这里说下怎么区分要加的方法是不是静太方法：如果一个方法是在获取某个对象实例后进行的操作，那么就是实例方法。如果一个方法是在没后获取到事例对象时进行的操作，那么就用静态方法。加安排工作任务的时候，我们要想想安排工作任务是怎么回事。然后才能确定入口参数和返回参数。这也就是概要设计最重要的部分。安排工作应该把一个工作分配一个人。所以我们的入口参数哈是员工。返回boolean表示分配成功还是失败.接受工作任务呢……我们想象我们接受工作的时候，其实就是别人给我们分配的时候，别人分配到我们手里，他分配了我们自己就接受了，实际是同一个过程。那些这里这个方法就是多余的了。我们要去掉用例图中的”接受任务”那个用例.这是个不断完善的过程。。。。。。希望大家明白!!!!修改我的任务应该就是修改一个任务，所以这里就不用入口参数了，和员工的修改一样取消任务一样的。做到这里的时候，我又想到了一个方法。当我们对员工或工作任务的某个实例做操作的时候,都应该先找到这个对象才行,就是获取他的实例，那么在每个对象类中，我们都要补一个获取对象自己的方法。因为结果是要得到一个对象，所以返回都是对象自己，并且是个静态的方法。一般是根据唯...
