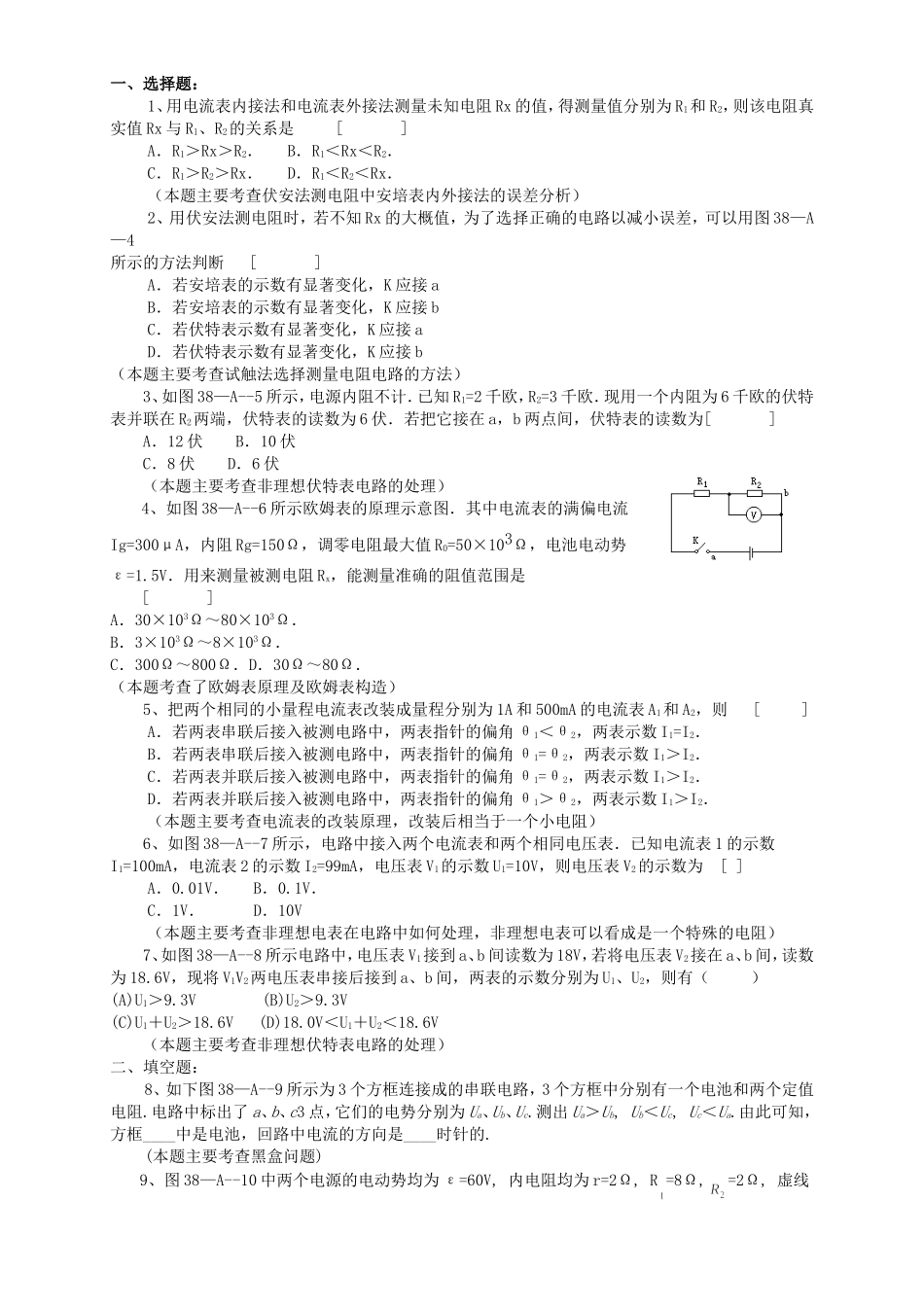

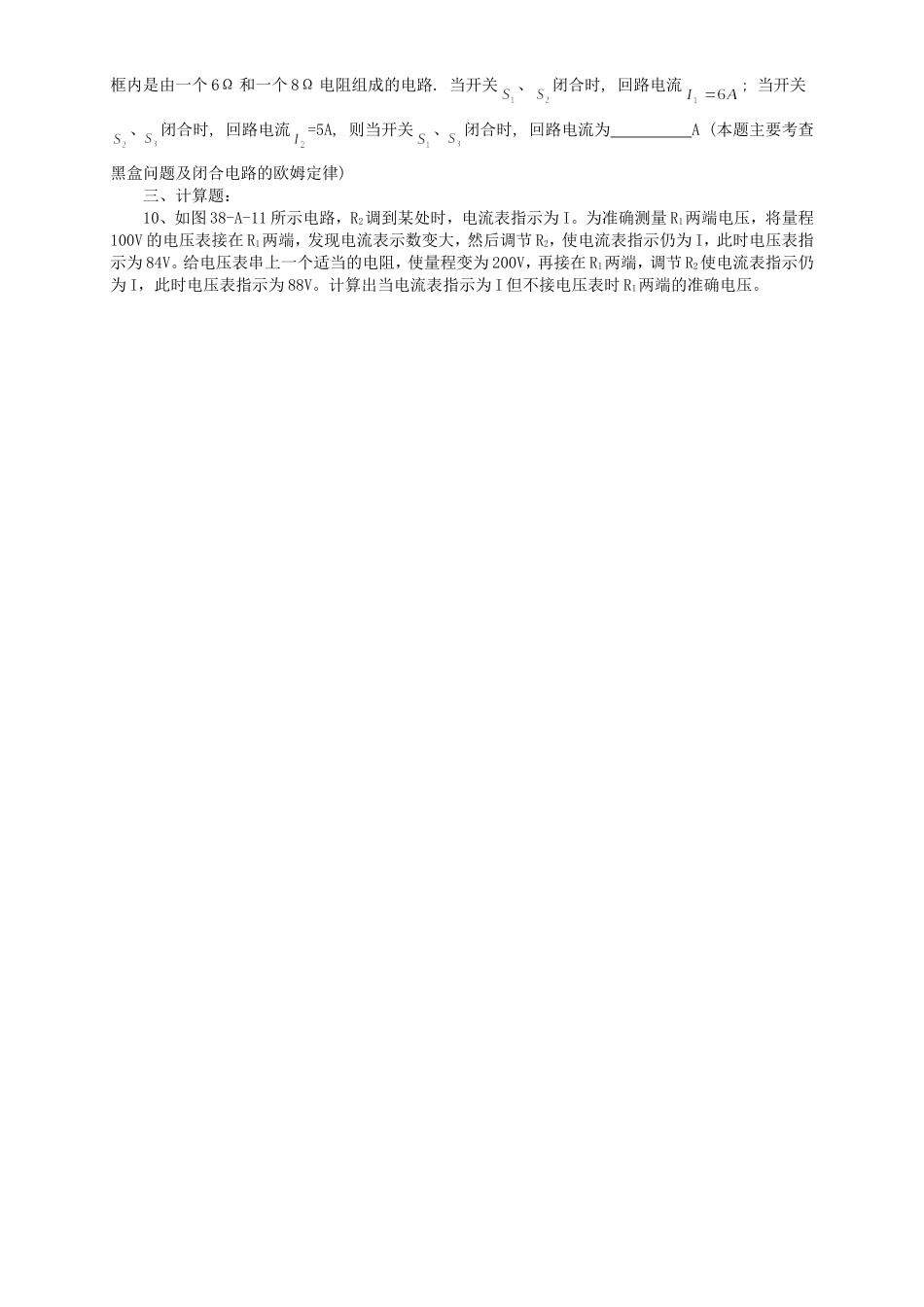

高考物理二轮专题复习 电表的改装 电阻的测量VIP免费

一、选择题：1、用电流表内接法和电流表外接法测量未知电阻Rx的值，得测量值分别为R1和R2，则该电阻真实值Rx与R1、R2的关系是[]A．R1＞Rx＞R2．B．R1＜Rx＜R2．C．R1＞R2＞Rx．D．R1＜R2＜Rx．（本题主要考查伏安法测电阻中安培表内外接法的误差分析）2、用伏安法测电阻时，若不知Rx的大概值，为了选择正确的电路以减小误差，可以用图38—A—4所示的方法判断[]A．若安培表的示数有显著变化，K应接aB．若安培表的示数有显著变化，K应接bC．若伏特表示数有显著变化，K应接aD．若伏特表示数有显著变化，K应接b（本题主要考查试触法选择测量电阻电路的方法）3、如图38—A--5所示，电源内阻不计．已知R1=2千欧，R2=3千欧．现用一个内阻为6千欧的伏特表并联在R2两端，伏特表的读数为6伏．若把它接在a，b两点间，伏特表的读数为[]A．12伏B．10伏C．8伏D．6伏（本题主要考查非理想伏特表电路的处理）4、如图38—A--6所示欧姆表的原理示意图．其中电流表的满偏电流Ig=300μA，内阻Rg=150Ω，调零电阻最大值R0=50×103Ω，电池电动势ε=1.5V．用来测量被测电阻Rx，能测量准确的阻值范围是[]A．30×103Ω～80×103Ω．B．3×103Ω～8×103Ω．C．300Ω～800Ω．D．30Ω～80Ω．（本题考查了欧姆表原理及欧姆表构造）5、把两个相同的小量程电流表改装成量程分别为1A和500mA的电流表A1和A2，则[]A．若两表串联后接入被测电路中，两表指针的偏角θ1＜θ2，两表示数I1=I2．B．若两表串联后接入被测电路中，两表指针的偏角θ1=θ2，两表示数I1＞I2．C．若两表并联后接入被测电路中，两表指针的偏角θ1=θ2，两表示数I1＞I2．D．若两表并联后接入被测电路中，两表指针的偏角θ1＞θ2，两表示数I1＞I2．（本题主要考查电流表的改装原理，改装后相当于一个小电阻）6、如图38—A--7所示，电路中接入两个电流表和两个相同电压表．已知电流表1的示数I1=100mA，电流表2的示数I2=99mA，电压表V1的示数U1=10V，则电压表V2的示数为[]A．0.01V．B．0.1V．C．1V．D．10V（本题主要考查非理想电表在电路中如何处理，非理想电表可以看成是一个特殊的电阻）7、如图38—A--8所示电路中，电压表V1接到a、b间读数为18V，若将电压表V2接在a、b间，读数为18.6V，现将V1V2两电压表串接后接到a、b间，两表的示数分别为U1、U2，则有（）(A)U1＞9.3V(B)U2＞9.3V(C)U1＋U2＞18.6V(D)18.0V＜U1＋U2＜18.6V（本题主要考查非理想伏特表电路的处理）二、填空题：8、如下图38—A--9所示为3个方框连接成的串联电路，3个方框中分别有一个电池和两个定值电阻.电路中标出了a、b、c3点，它们的电势分别为Ua、Ub、Uc.测出Ua＞Ub,Ub＜Uc,Uc＜Ua.由此可知，方框____中是电池，回路中电流的方向是____时针的.(本题主要考查黑盒问题)9、图38—A--10中两个电源的电动势均为ε=60V,内电阻均为r=2Ω,R=8Ω,=2Ω,虚线框内是由一个6Ω和一个8Ω电阻组成的电路.当开关、闭合时,回路电流;当开关、闭合时,回路电流=5A,则当开关、闭合时,回路电流为A(本题主要考查黑盒问题及闭合电路的欧姆定律)三、计算题：10、如图38-A-11所示电路，R2调到某处时，电流表指示为I。为准确测量R1两端电压，将量程100V的电压表接在R1两端，发现电流表示数变大，然后调节R2，使电流表指示仍为I，此时电压表指示为84V。给电压表串上一个适当的电阻，使量程变为200V，再接在R1两端，调节R2使电流表指示仍为I，此时电压表指示为88V。计算出当电流表指示为I但不接电压表时R1两端的准确电压。
