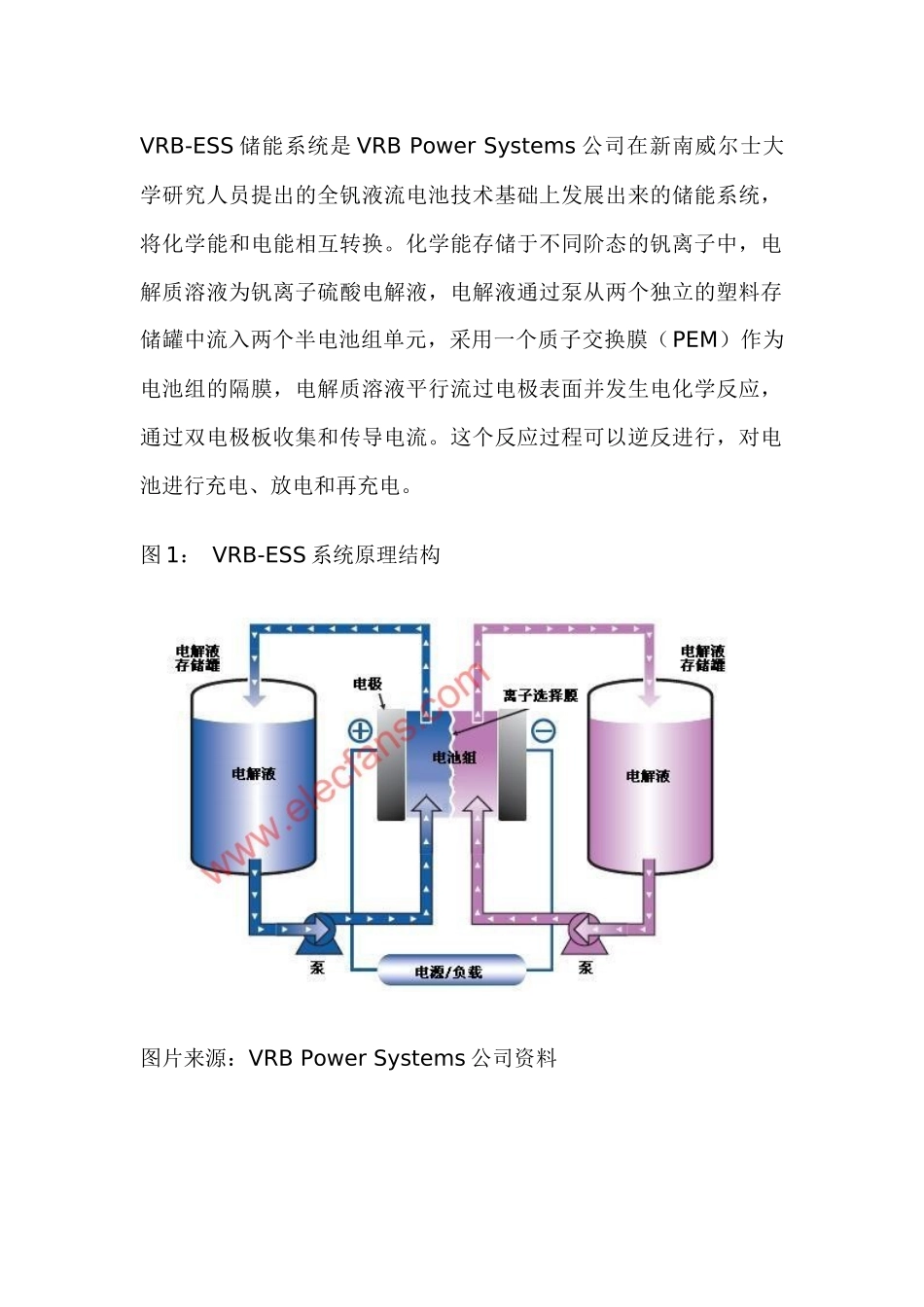

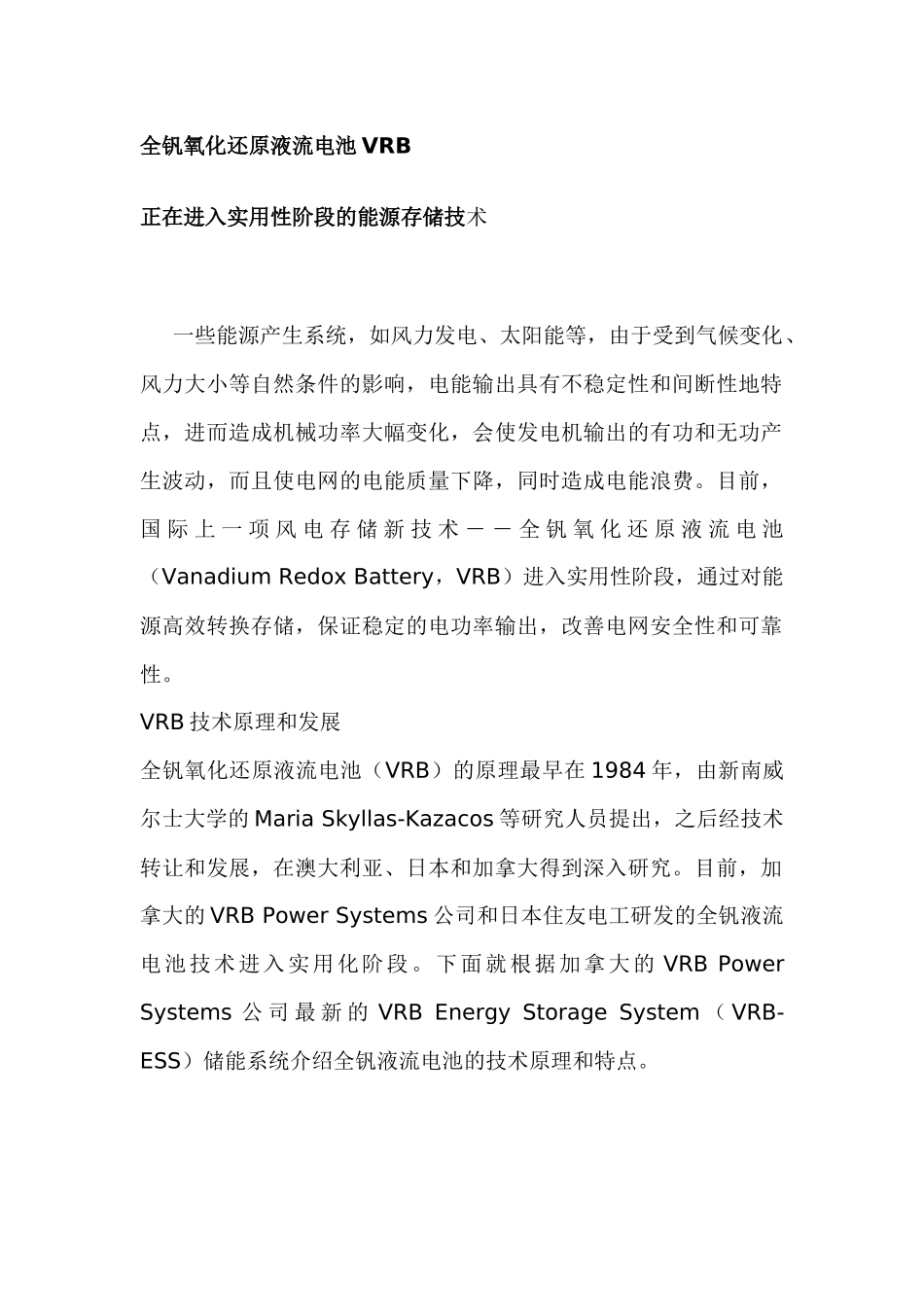

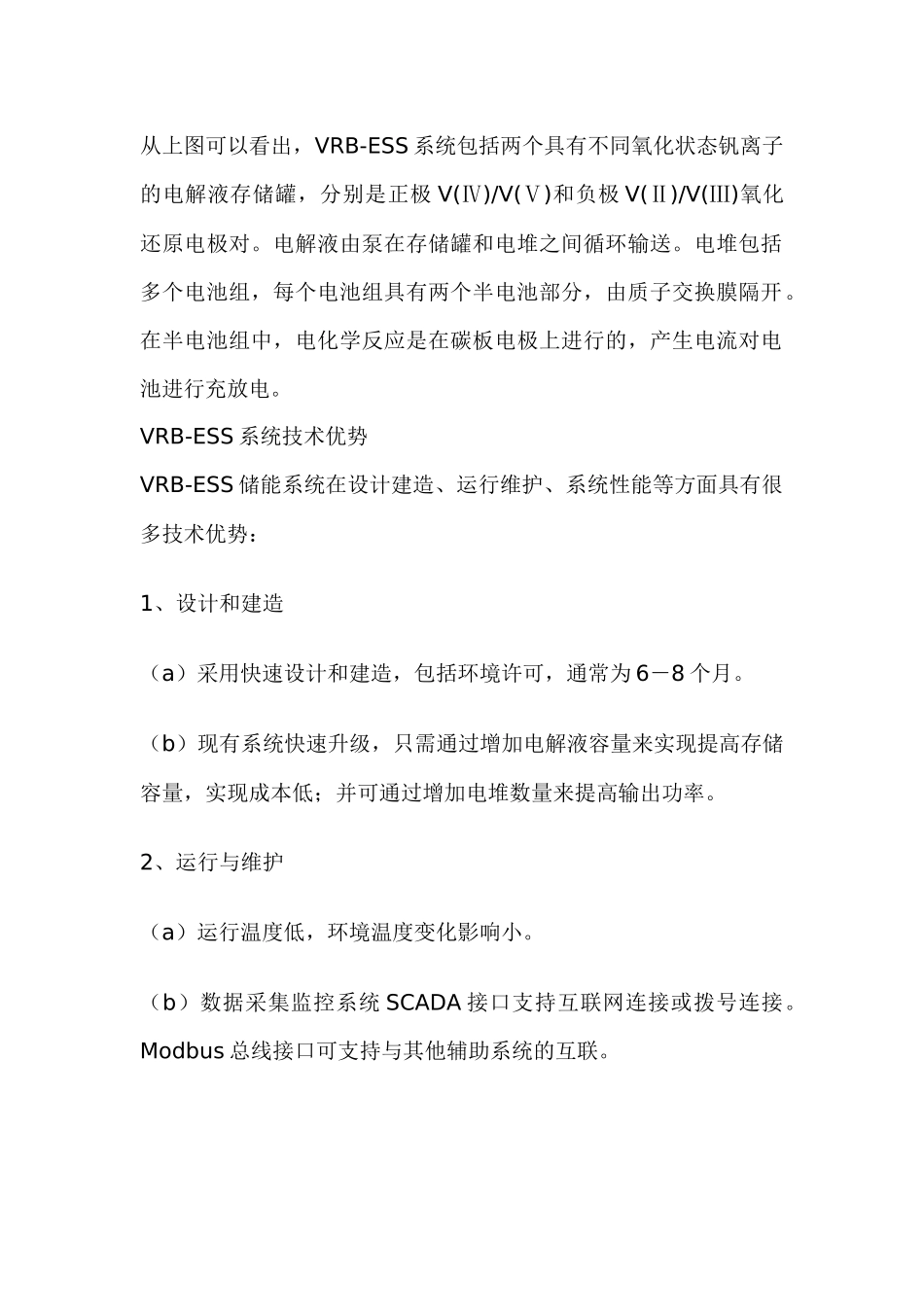

全钒氧化还原液流电池VRB正在进入实用性阶段的能源存储技术一些能源产生系统，如风力发电、太阳能等，由于受到气候变化、风力大小等自然条件的影响，电能输出具有不稳定性和间断性地特点，进而造成机械功率大幅变化，会使发电机输出的有功和无功产生波动，而且使电网的电能质量下降，同时造成电能浪费。目前，国际上一项风电存储新技术――全钒氧化还原液流电池（VanadiumRedoxBattery，VRB）进入实用性阶段，通过对能源高效转换存储，保证稳定的电功率输出，改善电网安全性和可靠性。VRB技术原理和发展全钒氧化还原液流电池（VRB）的原理最早在1984年，由新南威尔士大学的MariaSkyllas-Kazacos等研究人员提出，之后经技术转让和发展，在澳大利亚、日本和加拿大得到深入研究。目前，加拿大的VRBPowerSystems公司和日本住友电工研发的全钒液流电池技术进入实用化阶段。下面就根据加拿大的VRBPowerSystems公司最新的VRBEnergyStorageSystem（VRB-ESS）储能系统介绍全钒液流电池的技术原理和特点。VRB-ESS储能系统是VRBPowerSystems公司在新南威尔士大学研究人员提出的全钒液流电池技术基础上发展出来的储能系统，将化学能和电能相互转换。化学能存储于不同阶态的钒离子中，电解质溶液为钒离子硫酸电解液，电解液通过泵从两个独立的塑料存储罐中流入两个半电池组单元，采用一个质子交换膜（PEM）作为电池组的隔膜，电解质溶液平行流过电极表面并发生电化学反应，通过双电极板收集和传导电流。这个反应过程可以逆反进行，对电池进行充电、放电和再充电。图1：VRB-ESS系统原理结构图片来源：VRBPowerSystems公司资料从上图可以看出，VRB-ESS系统包括两个具有不同氧化状态钒离子的电解液存储罐，分别是正极V(Ⅳ)/V(Ⅴ)和负极V(Ⅱ)/V(Ⅲ)氧化还原电极对。电解液由泵在存储罐和电堆之间循环输送。电堆包括多个电池组，每个电池组具有两个半电池部分，由质子交换膜隔开。在半电池组中，电化学反应是在碳板电极上进行的，产生电流对电池进行充放电。VRB-ESS系统技术优势VRB-ESS储能系统在设计建造、运行维护、系统性能等方面具有很多技术优势：1、设计和建造（a）采用快速设计和建造，包括环境许可，通常为6－8个月。（b）现有系统快速升级，只需通过增加电解液容量来实现提高存储容量，实现成本低；并可通过增加电堆数量来提高输出功率。2、运行与维护（a）运行温度低，环境温度变化影响小。（b）数据采集监控系统SCADA接口支持互联网连接或拨号连接。Modbus总线接口可支持与其他辅助系统的互联。（c）电力控制采用先进的多象限电流控制技术，允许输出电力相位控制、电压漂移补偿、低谐波失真、反应电流补偿（PFC）、瞬时高负载容量，增加系统的性能稳定。并具有多层、加密控制PLC。（d）低成本维护。VRB-ESS系统维护成本为$0.008/kWh。3、系统性能（a）电池寿命长。电池正负极反应均在液相中完成，充放电过程仅仅改变溶液中钒离子状态，没有外界离子参与电化学反应，重复充放电不会造成电池容量下降，VRB-ESS系统充放电可超过10000次（20%－80%SOC）。（b）系统效率高。由于正负半电池电解液中的活性物质分别储存在不同的储槽中，完全避免电解液保存过程的自放电消耗。系统循环效率可达65－75%。（c）理论充放电速度比为1:1（实际为1.8:1），允许非高峰时间充电，高峰时间放电，将不稳定的电能输入变为连续、安全可靠的电能输出，改善电网安全性和可靠性，是风力发电领域理想的储能系统。VRB-ESS系统应用案例VRBPowerSystems公司将VRB-ESS储能系统应用于澳大利亚KingIsland风力发电系统，提供稳定、可靠的电力输送。KingIsland位于澳大利亚南海峡，具有丰富的风力资源，原本采用的是4个1500kW柴油机发电机组，后来增加了3个250kW和2个850kW的风力发电机组。但风电机组由于输出电力不持续稳定，因此采用VRB-ESS储能系统解决这一问题。VRB-ESS储能系统用于稳定风力发电中短时电力输送变化和负载变化，提供频率和电压控制，实施系统“负荷转移”，优化柴油机和风力发电混合系统的运行性能。VRB-ESS系统的应用减少了柴油机发电机组的运行负荷，因此减少了燃料的成本和柴油机组排出的废气污染。...
