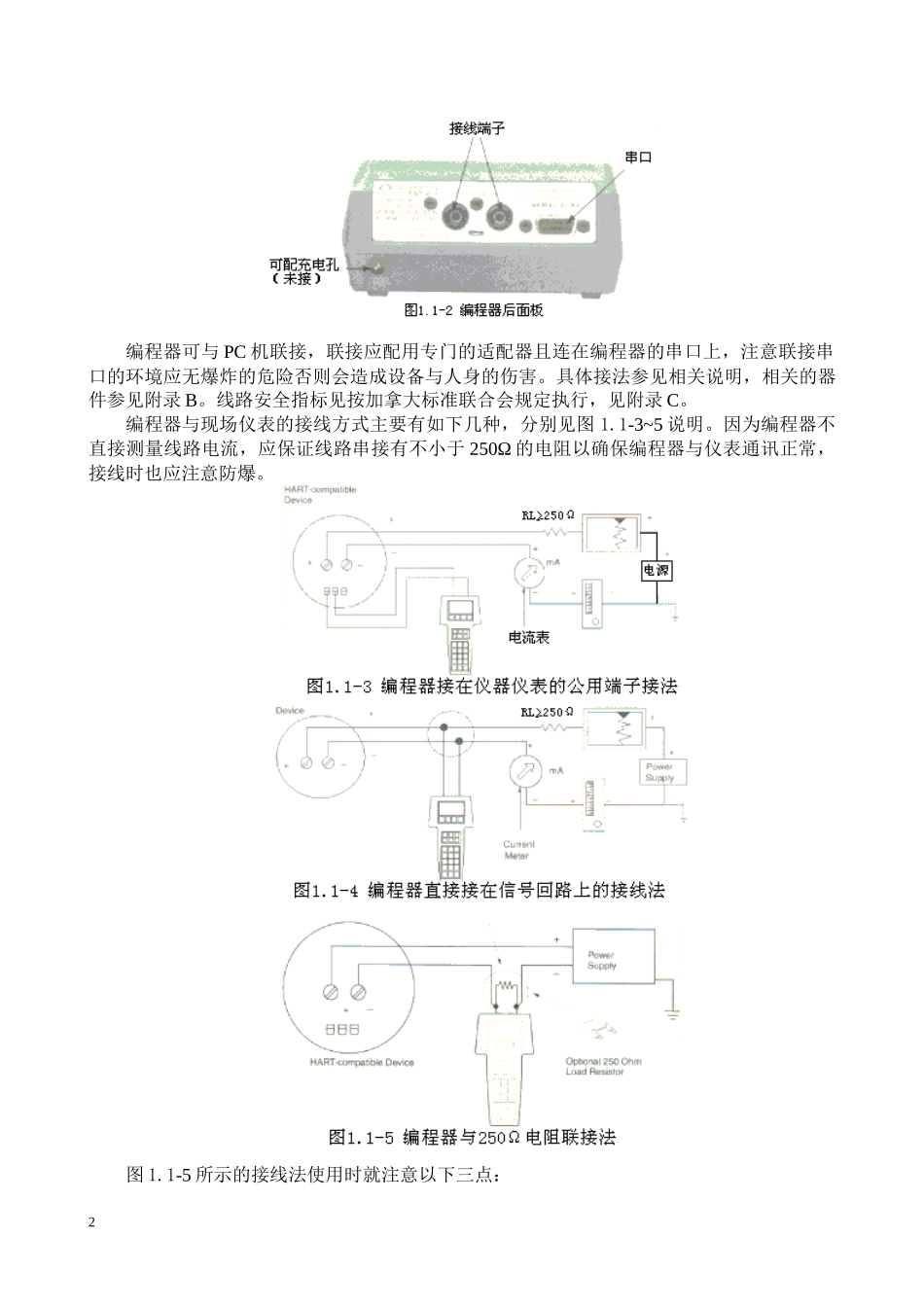

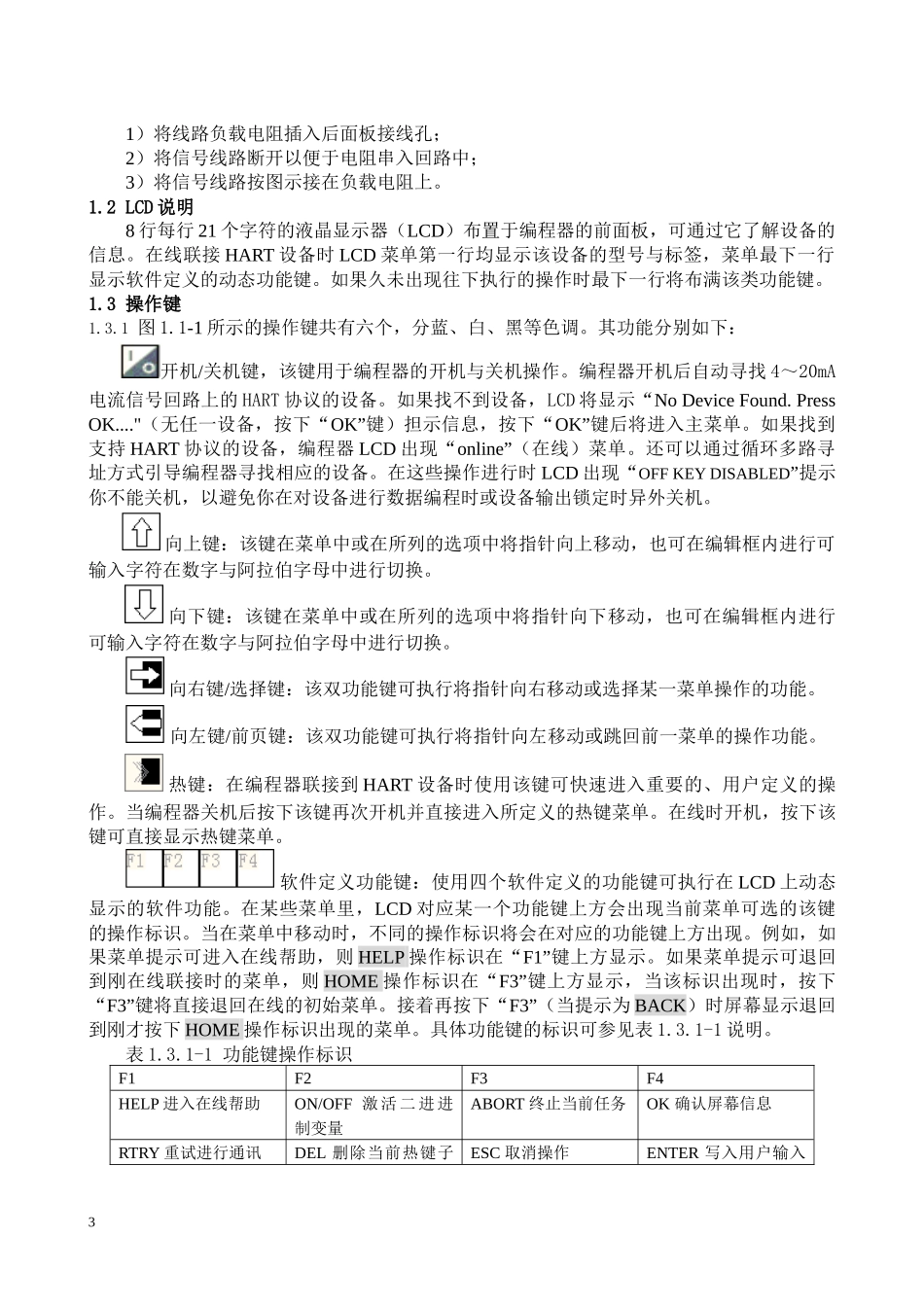

HART编程器说明书1.1接线...........................................................................................................................................................31.2LCD说明.....................................................................................................................................................41.3操作键.......................................................................................................................................................41.4编程器的在线与离线操作........................................................................................................................61.5在线菜单..................................................................................................................................................111.6编程器使用..............................................................................................................................................171哈特编程器的通用功能哈特编程器(见图1.1-1)是以HART(HighwayAddressableRemoteTransducer可寻址远程传感器通路)通信协议为基础的手持式通信设备,用以与所有基于HART协议微处理器类型的监控仪表进行通信。第1节主要讲述了哈特编程器的接线、LCD显示内容、键盘、在线监控菜单、离线监控菜单,电池盒、存贮模块、数据包、维护与两千年问题。对编程器的功能也作简要说明。第2节讲述该编程器(Fisher-Rosemount'sHART设备)的功能与通常在液晶显示上显示的内容。第3节按树状菜单形式对编程器应用于Fisher-Rosemount'sHART设备的典型实例进行说明。1.1接线编程器通过4~20mA信号回路与现场仪器仪表进行通讯,但应注意要在电源与仪表间连接一个不小于250Ω的电阻。HART通信协议使用频移键控FSK(FrequencyShiftKeying)技术,将数字信号变换为音频信号,叠加到现场变送器和控制室之间的4~20mA电流环上来作数字通信。协议规定的信号频率(1200Hz代表1,2200Hz代表0)和传输速率(1200bit/s)符合美国Bell202标准。这些音频正弦波的平均值为零,所以在现存的模拟信号中不增加直流成分,因此,在2根线上可以同时传送互不影响的模拟和数字信号。正是由于HART协议的这种优点,使它成为工业现场广泛应用的、事实上的工业标准。哈特通信员能从控制室、仪表站或任何线路终端与现场仪器仪表进行通讯,接线均接在图1.1-2所示后面板的接线孔上。1操作键编程器可与PC机联接,联接应配用专门的适配器且连在编程器的串口上,注意联接串口的环境应无爆炸的危险否则会造成设备与人身的伤害。具体接法参见相关说明,相关的器件参见附录B。线路安全指标见按加拿大标准联合会规定执行,见附录C。编程器与现场仪表的接线方式主要有如下几种,分别见图1.1-3~5说明。因为编程器不直接测量线路电流,应保证线路串接有不小于250Ω的电阻以确保编程器与仪表通讯正常,接线时也应注意防爆。图1.1-5所示的接线法使用时就注意以下三点:21)将线路负载电阻插入后面板接线孔;2)将信号线路断开以便于电阻串入回路中;3)将信号线路按图示接在负载电阻上。1.2LCD说明8行每行21个字符的液晶显示器(LCD)布置于编程器的前面板,可通过它了解设备的信息。在线联接HART设备时LCD菜单第一行均显示该设备的型号与标签,菜单最下一行显示软件定义的动态功能键。如果久未出现往下执行的操作时最下一行将布满该类功能键。1.3操作键1.3.1图1.1-1所示的操作键共有六个,分蓝、白、黑等色调。其功能分别如下:开机/关机键,该键用于编程器的开机与关机操作。编程器开机后自动寻找4~20mA电流信号回路上的HART协议的设备。如果找不到设备,LCD将显示“NoDeviceFound.PressOK...."(无任一设备,按下“OK”键)担示信息,按下“OK”键后将进入主菜单。如果找到支持HART协议的设备,编程器LCD出现“online”(在线)菜单。还可以通过循环多路寻址方式引导编程器寻找相应的设备。在这些操作进行...
