高考物理二轮专题复习 交变电流的产生VIP免费

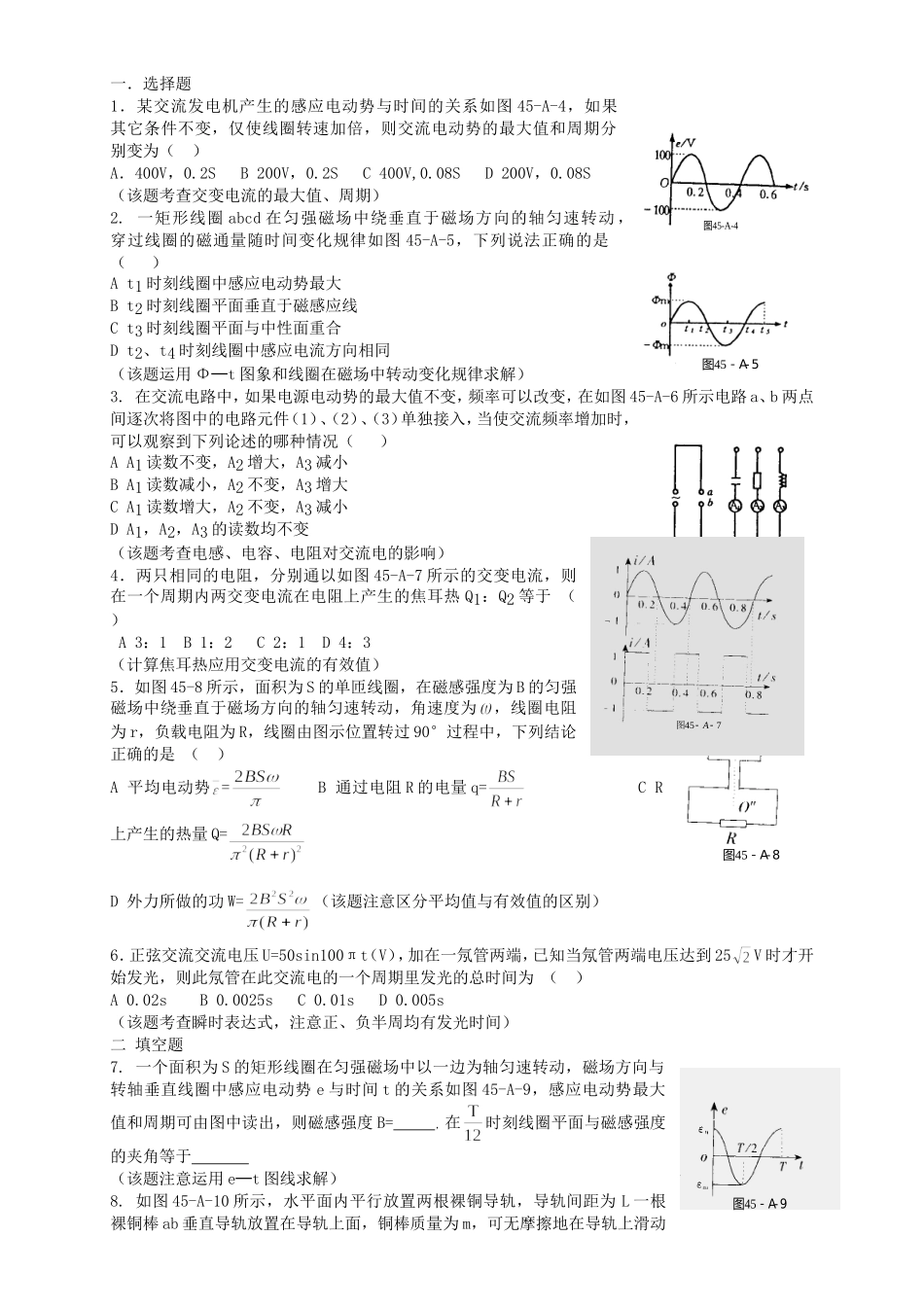

一．选择题1．某交流发电机产生的感应电动势与时间的关系如图45-A-4，如果其它条件不变，仅使线圈转速加倍，则交流电动势的最大值和周期分别变为（）A．400V，0.2SB200V，0.2SC400V,0.08SD200V，0.08S（该题考查交变电流的最大值、周期）2.一矩形线圈abcd在匀强磁场中绕垂直于磁场方向的轴匀速转动，穿过线圈的磁通量随时间变化规律如图45-A-5，下列说法正确的是（）At1时刻线圈中感应电动势最大Bt2时刻线圈平面垂直于磁感应线Ct3时刻线圈平面与中性面重合Dt2、t4时刻线圈中感应电流方向相同（该题运用Φ─t图象和线圈在磁场中转动变化规律求解）3.在交流电路中，如果电源电动势的最大值不变，频率可以改变，在如图45-A-6所示电路a、b两点间逐次将图中的电路元件（1）、（2）、（3）单独接入，当使交流频率增加时，可以观察到下列论述的哪种情况（）AA1读数不变，A2增大，A3减小BA1读数减小，A2不变，A3增大CA1读数增大，A2不变，A3减小DA1，A2，A3的读数均不变（该题考查电感、电容、电阻对交流电的影响）4．两只相同的电阻，分别通以如图45-A-7所示的交变电流，则在一个周期内两交变电流在电阻上产生的焦耳热Q1：Q2等于（）A3：1B1：2C2：1D4：3（计算焦耳热应用交变电流的有效值）5．如图45-8所示，面积为S的单匝线圈，在磁感强度为B的匀强磁场中绕垂直于磁场方向的轴匀速转动，角速度为，线圈电阻为r，负载电阻为R，线圈由图示位置转过90°过程中，下列结论正确的是（）A平均电动势=B通过电阻R的电量q=CR上产生的热量Q=D外力所做的功W=（该题注意区分平均值与有效值的区别）6．正弦交流交流电压U=50sin100πt（V），加在一氖管两端，已知当氖管两端电压达到25V时才开始发光，则此氖管在此交流电的一个周期里发光的总时间为（）A0.02sB0.0025sC0.01sD0.005s（该题考查瞬时表达式，注意正、负半周均有发光时间）二填空题7.一个面积为S的矩形线圈在匀强磁场中以一边为轴匀速转动，磁场方向与转轴垂直线圈中感应电动势e与时间t的关系如图45-A-9，感应电动势最大值和周期可由图中读出，则磁感强度B=，在时刻线圈平面与磁感强度的夹角等于（该题注意运用e─t图线求解）8.如图45-A-10所示，水平面内平行放置两根裸铜导轨，导轨间距为L一根裸铜棒ab垂直导轨放置在导轨上面，铜棒质量为m，可无摩擦地在导轨上滑动45-A-4图45A-5图－45A-6图－45A-8图－45A-9图－457A图两导轨右端与电阻R相连，铜棒和导轨的电阻不计，两根一样的弹簧，左端固定在木版上，右端与铜棒相连，弹簧质量与铜棒相比可不计，开始时铜棒作简谐运动，OO1为平衡位置，振幅Am周期为T，最大速度为V0，如加一垂直导轨平面内匀强磁场B后，发现铜棒作阻尼运动，如同时给铜棒加一水平力F则发现铜棒仍作原简谐运动。问（1）棒作阻尼运动的原因是（2）关于水平力F的情况，下列判断正确的是（）AF的方向总是与弹簧弹力的方向相同BF的大小总是与安培力大小相等CF的大小不变方向变化DF可以为恒力（3）如果铜棒中的电流按正弦规律变化，那么每次振动中外界供给铜棒的能量是（该题中计算供给铜棒的能量应用有效值）45A-10图－
