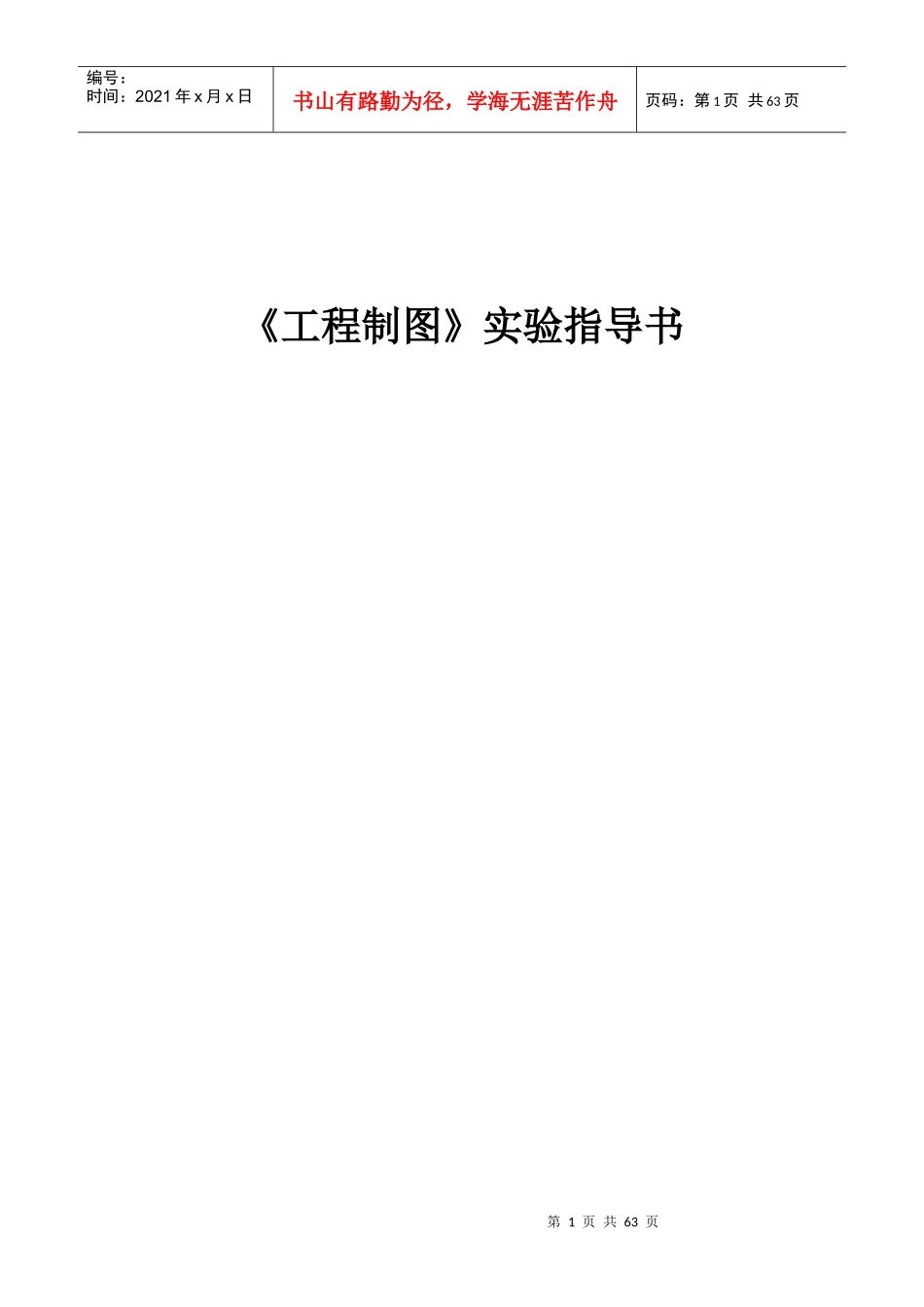

工程制图实验指导书VIP免费

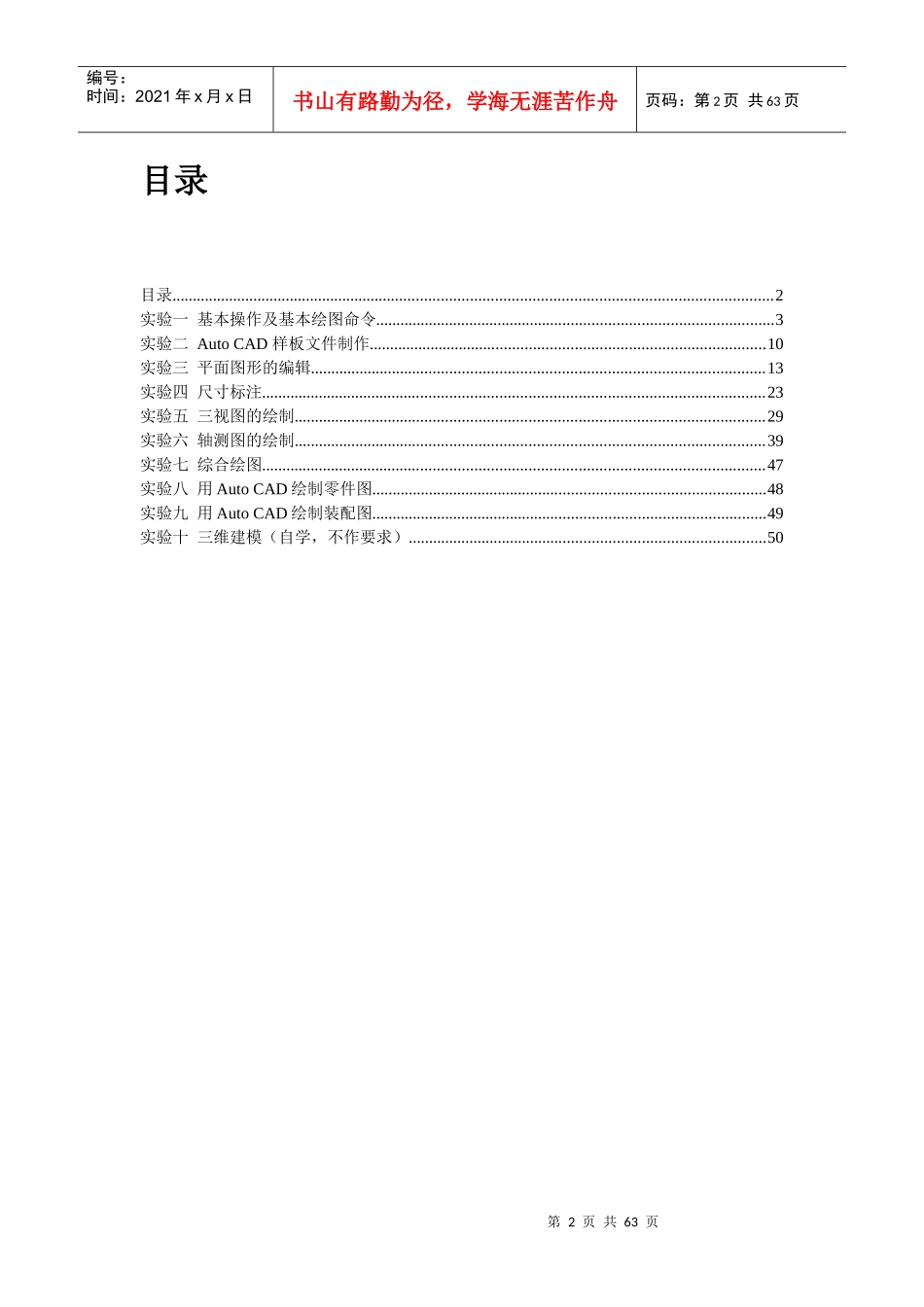

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页《工程制图》实验指导书第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页目录目录..................................................................................................................................................2实验一基本操作及基本绘图命令.................................................................................................3实验二AutoCAD样板文件制作................................................................................................10实验三平面图形的编辑..............................................................................................................13实验四尺寸标注..........................................................................................................................23实验五三视图的绘制..................................................................................................................29实验六轴测图的绘制..................................................................................................................39实验七综合绘图..........................................................................................................................47实验八用AutoCAD绘制零件图................................................................................................48实验九用AutoCAD绘制装配图................................................................................................49实验十三维建模（自学，不作要求）.......................................................................................50第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页实验一基本操作及基本绘图命令一、实验目的：1、掌握进入、退出CAD的步骤；2、掌握点的坐标表示法，建立作图环境；3、掌握绘图基本命令并绘制一些基础图形。二、实验设备：计算机，Autocad2008软件三、实验原理：1．Autocad2008界面介绍启动AutoCAD后，用户界面如图1-1所示，菜单栏、工具栏、工具选项板、绘图窗口、文本窗口与命令行、状态栏等元素组成。图1-1用户界面2．Autocad2008基本绘图命令2.1直线直线是AutoCAD中最基本的图形，也是绘图过程中用得最多的图形。用户可以绘制一系列连续的直线段，但每条直线段都是一个独立的对象。单击“直线”按钮，或在命令第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页行中输入LINE，都可执行该命令。其命令格式：命令：line指定第一点:指定下一点或[放弃(U)]:指定下一点或[放弃(U)]:指定下一点或[闭合(C)/放弃(U)]:2.2绘制圆弧选择“绘图”→“圆弧”菜单下的级联菜单命令，或单击“圆弧”按钮，或在命令行中输入ARC，都可执行绘制圆弧命令。如图1-2所示(1)指定三点方式：ARC命令的默认方式，依次指定3个不共线的点，绘制的圆弧为通过这3个点而且起于第一个点止于第三个点的圆弧。(2)指定起点、圆心以及另一参数方式：圆弧的起点和圆心决定了圆弧所在的圆，第3个参数可以是圆弧的端点（中止点）、角度（即起点到终点的圆弧角度）和长度（圆弧的弦长）(3)指定起点、端点以及另一参数方式：圆弧的起点和端点决定了圆弧圆心所在的直线，第3个参数可以是圆弧的角度、圆弧在起点处的切线方向和圆弧的半径。图1-2圆弧绘制菜单2.3绘制矩形选择“绘图”→“矩形”命令，或单击“矩形”按钮，或在命令行中输入RECTANG来执行矩形命令。命令行提示中的“标高”选项和“厚度”选项使用较少；“倒角”选项用于设置矩形倒角的值，即从两个边上分别切去的长度，用于绘制倒角矩形；“圆角”选项用于设置矩形4个圆角的半径，用于绘制圆...
