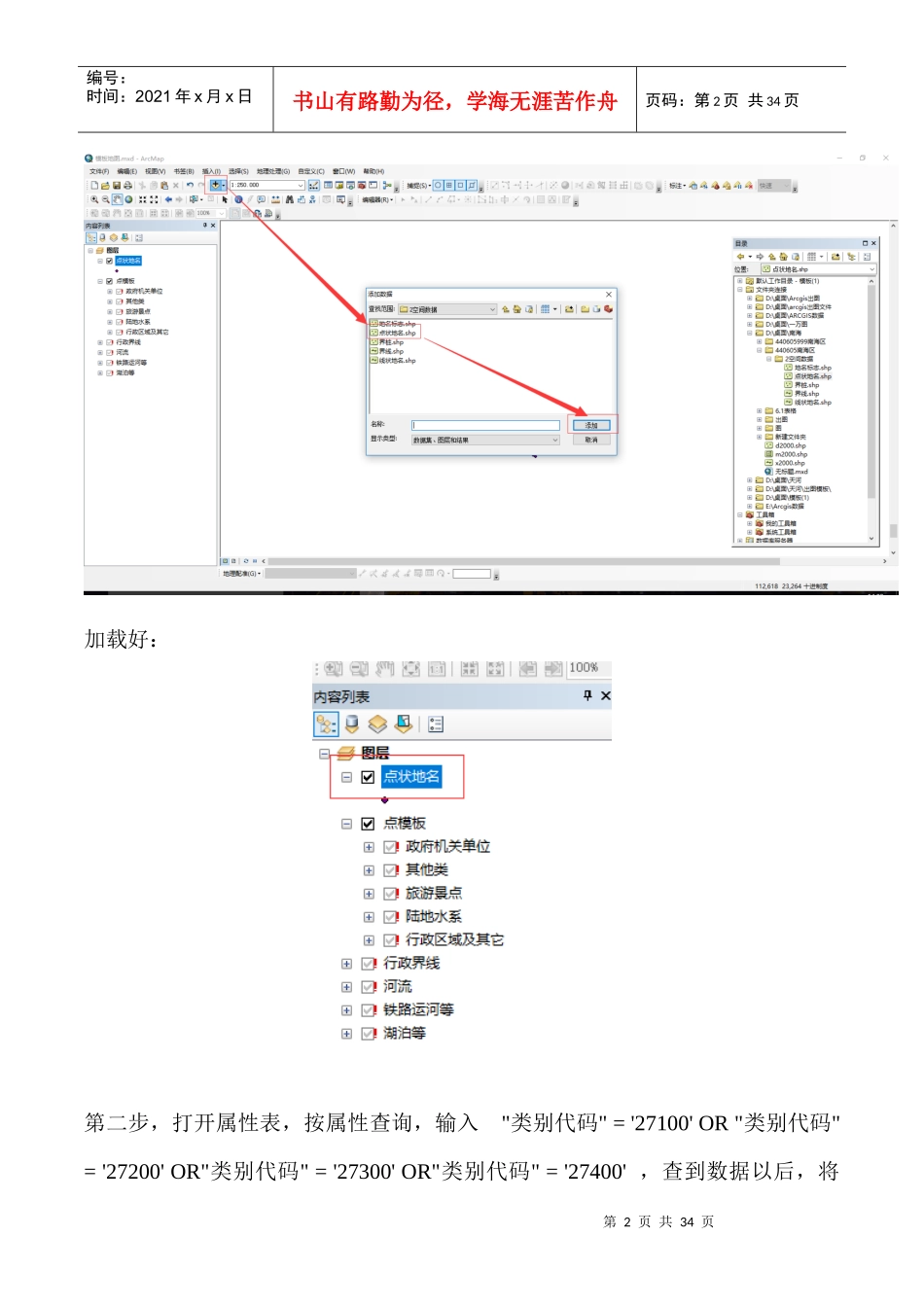

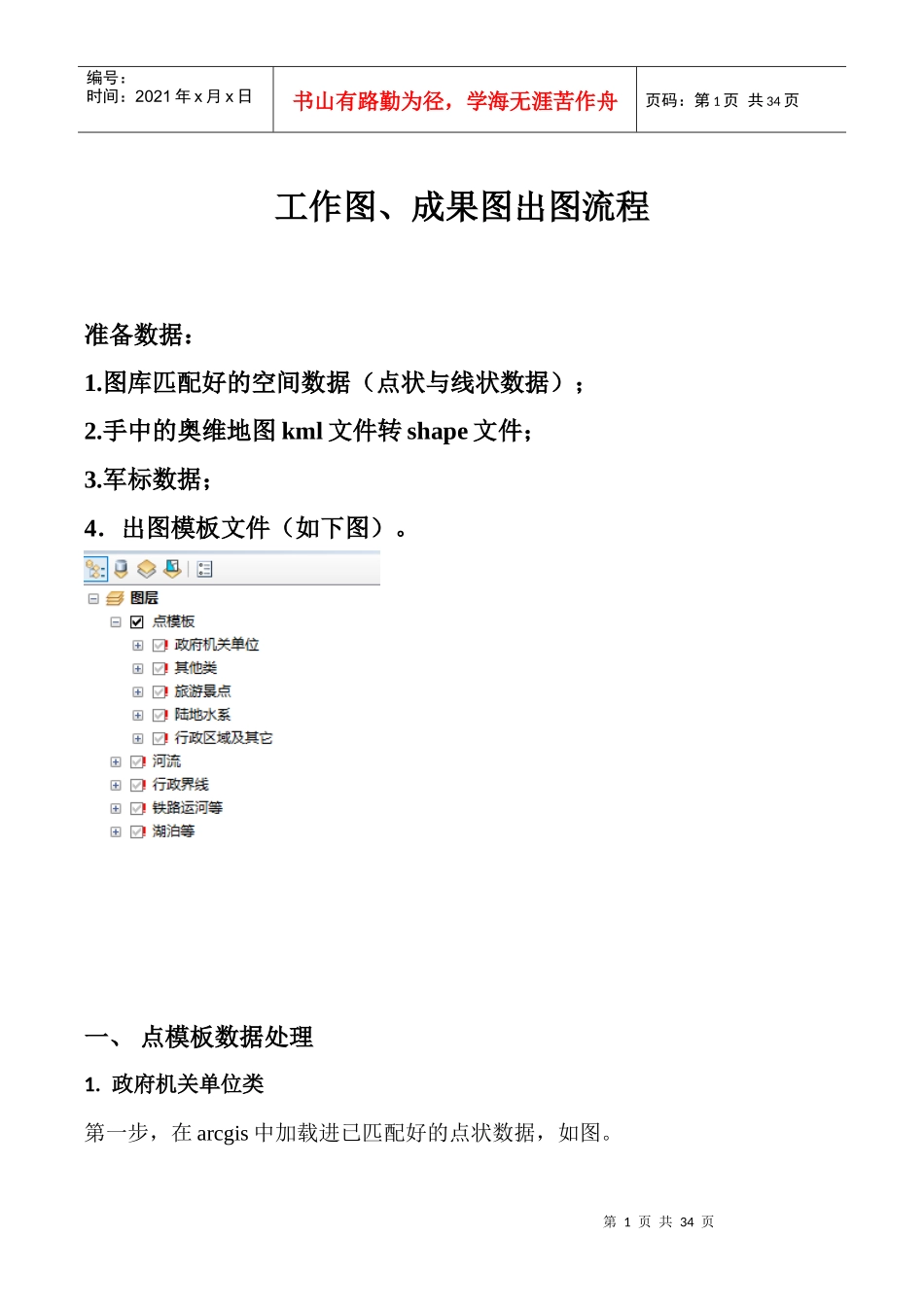

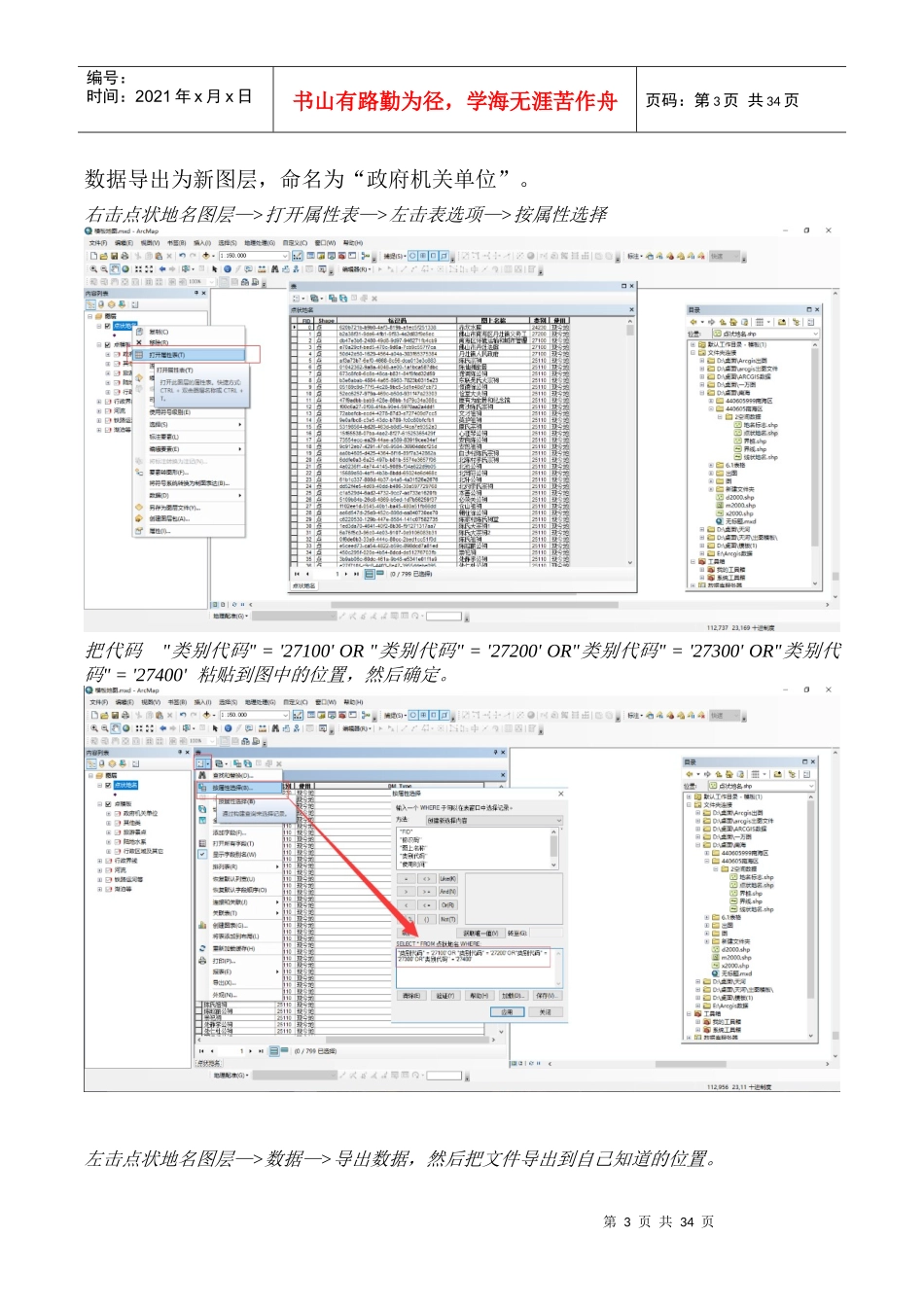

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页工作图、成果图出图流程准备数据：1.图库匹配好的空间数据（点状与线状数据）；2.手中的奥维地图kml文件转shape文件；3.军标数据；4．出图模板文件（如下图）。一、点模板数据处理1.政府机关单位类第一步，在arcgis中加载进已匹配好的点状数据，如图。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页加载好：第二步，打开属性表，按属性查询，输入"类别代码"='27100'OR"类别代码"='27200'OR"类别代码"='27300'OR"类别代码"='27400'，查到数据以后，将第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页数据导出为新图层，命名为“政府机关单位”。右击点状地名图层—>打开属性表—>左击表选项—>按属性选择把代码"类别代码"='27100'OR"类别代码"='27200'OR"类别代码"='27300'OR"类别代码"='27400'粘贴到图中的位置，然后确定。左击点状地名图层—>数据—>导出数据，然后把文件导出到自己知道的位置。第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页第三步，给政府机关单位添加属性DM_Type，具体操作如图。左击表选项—>添加字段—>填写字段DM_Type，类型选择“文本”，然后确定。第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页第四步，为DM_Type字段添加值，值为1。开始操作1、界线第一步，导入行政界线模板，如下图首先将面状行政区域转为线，使用工具要素转线（图1），然后添加字段GUID,手动选择界线，添加各自的字段代码（图2）。第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页第7页共34页第6页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共34页2、点状数据处理A:采用点状数据2000坐标，新建个人地理数据库第8页共34页第7页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共34页第9页共34页第8页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共34页导入点状数据2000，输出点状地名根据DM_Type配置点状地名。数据源为点状地名，设置不同的字体和符号。第10页共34页第9页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共34页第11页共34页第10页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共34页常用符号：第12页共34页第11页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共34页第13页共34页第12页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共34页不常用符号：B：符号样式：见地名数据分类与图示表；C:字体陆地水系：9号斜宋体，字体颜色为蓝色；行政区域及其他区域：8号黑体，字体颜色为黑色；旅游景点：8号隶书体，字体颜色为墨绿色；政府机关单位：8号宋体，字体颜色为红色；第14页共34页第13页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共34页其余点状地名字体可均为宋体，字体颜色为黑色。3.线状数据处理A:采用线状数据2000坐标，将道路按照DM_Type分为国道、省道、县道、铁路、乡道、主干道、支路、等。道路的宽度可按照级别的不同进行设置；B:道路名称标注要求交通运输：道路注记按照级别标注，国道、省道等10号黑体，字体颜色为黑色；主干道等8号黑体，字体颜色为黑色。第15页共34页第14页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共34页三个道路层级道路位置（铁路选弯曲偏移）道路标注密度第16页共34页第15页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共34页道路冲突解决第17页共34页第16页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共34页CJK字符4、水系A：采用水系2...
