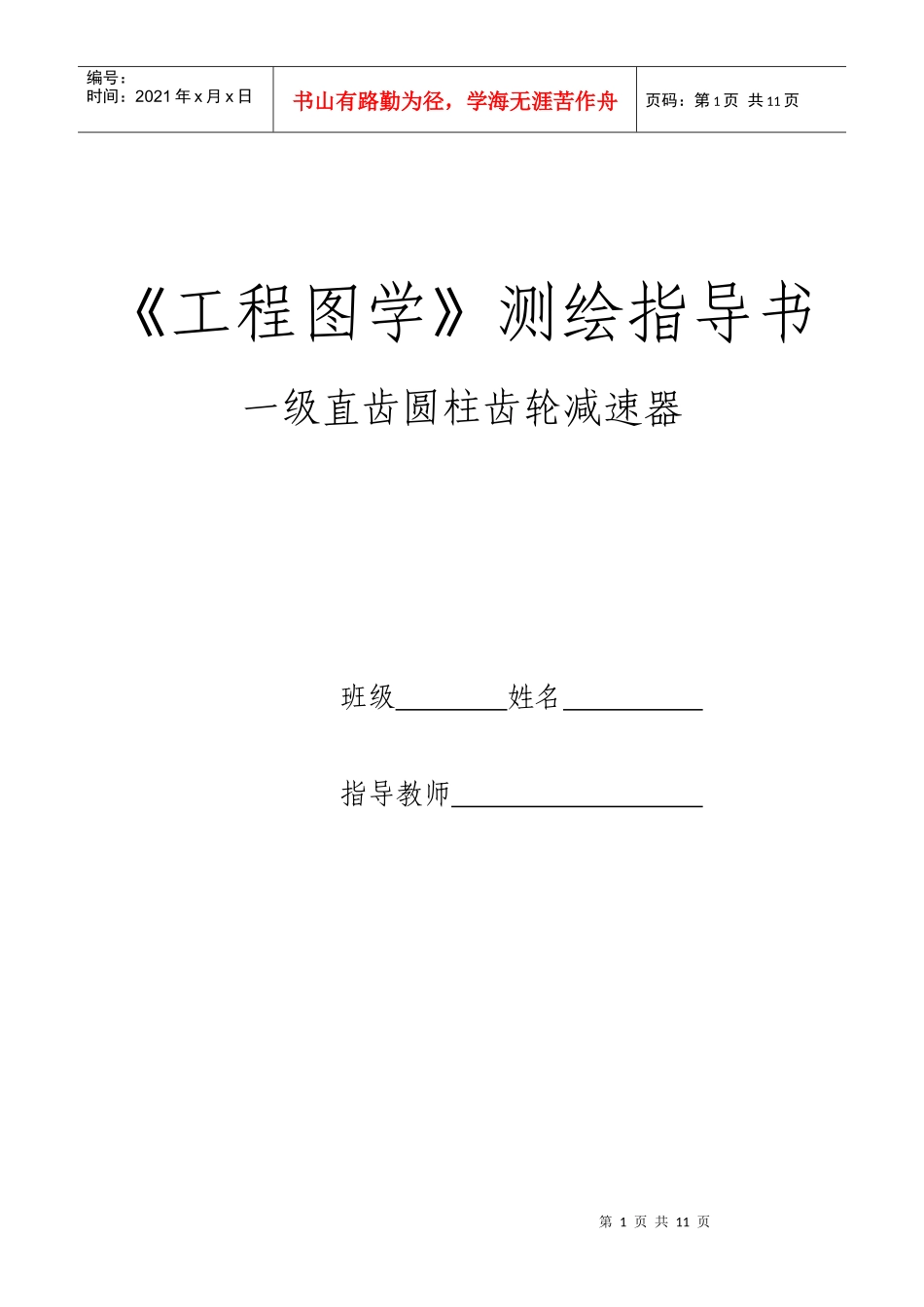

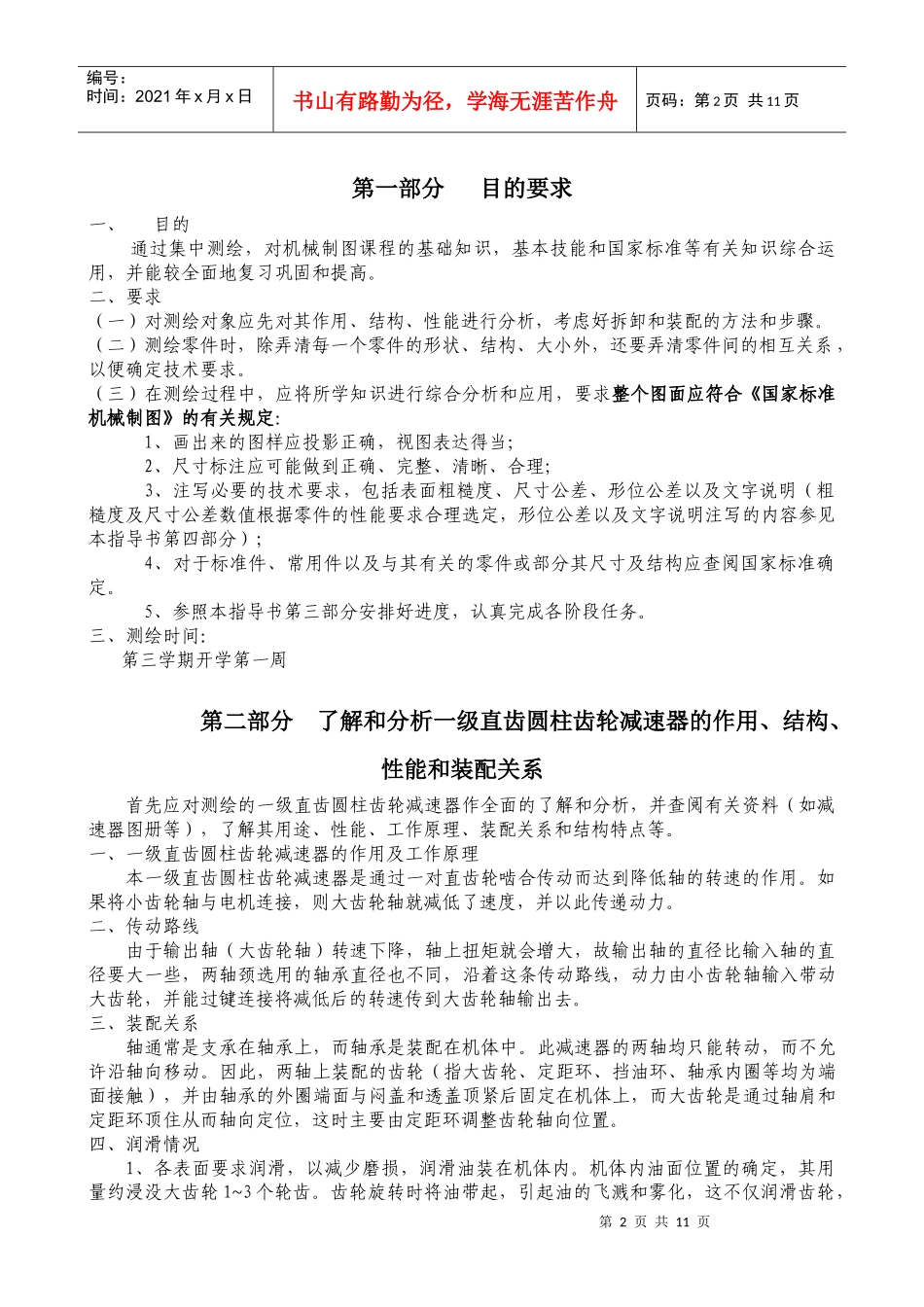

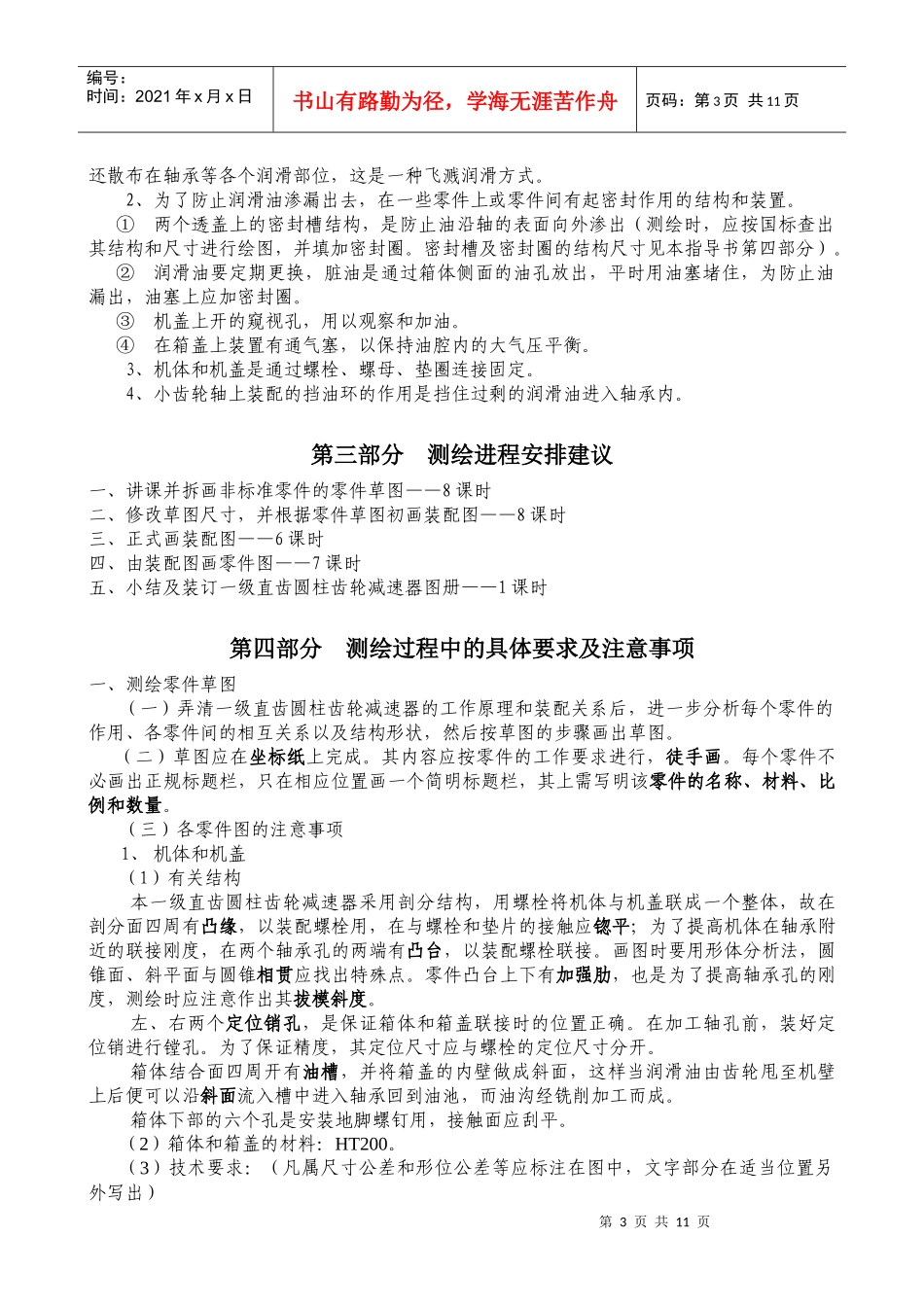

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页《工程图学》测绘指导书一级直齿圆柱齿轮减速器班级姓名指导教师第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页第一部分目的要求一、目的通过集中测绘，对机械制图课程的基础知识，基本技能和国家标准等有关知识综合运用，并能较全面地复习巩固和提高。二、要求（一）对测绘对象应先对其作用、结构、性能进行分析，考虑好拆卸和装配的方法和步骤。（二）测绘零件时，除弄清每一个零件的形状、结构、大小外，还要弄清零件间的相互关系，以便确定技术要求。（三）在测绘过程中，应将所学知识进行综合分析和应用，要求整个图面应符合《国家标准机械制图》的有关规定：1、画出来的图样应投影正确，视图表达得当；2、尺寸标注应可能做到正确、完整、清晰、合理；3、注写必要的技术要求，包括表面粗糙度、尺寸公差、形位公差以及文字说明（粗糙度及尺寸公差数值根据零件的性能要求合理选定，形位公差以及文字说明注写的内容参见本指导书第四部分）；4、对于标准件、常用件以及与其有关的零件或部分其尺寸及结构应查阅国家标准确定。5、参照本指导书第三部分安排好进度，认真完成各阶段任务。三、测绘时间：第三学期开学第一周第二部分了解和分析一级直齿圆柱齿轮减速器的作用、结构、性能和装配关系首先应对测绘的一级直齿圆柱齿轮减速器作全面的了解和分析，并查阅有关资料（如减速器图册等），了解其用途、性能、工作原理、装配关系和结构特点等。一、一级直齿圆柱齿轮减速器的作用及工作原理本一级直齿圆柱齿轮减速器是通过一对直齿轮啮合传动而达到降低轴的转速的作用。如果将小齿轮轴与电机连接，则大齿轮轴就减低了速度，并以此传递动力。二、传动路线由于输出轴（大齿轮轴）转速下降，轴上扭矩就会增大，故输出轴的直径比输入轴的直径要大一些，两轴颈选用的轴承直径也不同，沿着这条传动路线，动力由小齿轮轴输入带动大齿轮，并能过键连接将减低后的转速传到大齿轮轴输出去。三、装配关系轴通常是支承在轴承上，而轴承是装配在机体中。此减速器的两轴均只能转动，而不允许沿轴向移动。因此，两轴上装配的齿轮（指大齿轮、定距环、挡油环、轴承内圈等均为端面接触），并由轴承的外圈端面与闷盖和透盖顶紧后固定在机体上，而大齿轮是通过轴肩和定距环顶住从而轴向定位，这时主要由定距环调整齿轮轴向位置。四、润滑情况1、各表面要求润滑，以减少磨损，润滑油装在机体内。机体内油面位置的确定，其用量约浸没大齿轮1~3个轮齿。齿轮旋转时将油带起，引起油的飞溅和雾化，这不仅润滑齿轮，第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页还散布在轴承等各个润滑部位，这是一种飞溅润滑方式。2、为了防止润滑油渗漏出去，在一些零件上或零件间有起密封作用的结构和装置。①两个透盖上的密封槽结构，是防止油沿轴的表面向外渗出（测绘时，应按国标查出其结构和尺寸进行绘图，并填加密封圈。密封槽及密封圈的结构尺寸见本指导书第四部分）。②润滑油要定期更换，脏油是通过箱体侧面的油孔放出，平时用油塞堵住，为防止油漏出，油塞上应加密封圈。③机盖上开的窥视孔，用以观察和加油。④在箱盖上装置有通气塞，以保持油腔内的大气压平衡。3、机体和机盖是通过螺栓、螺母、垫圈连接固定。4、小齿轮轴上装配的挡油环的作用是挡住过剩的润滑油进入轴承内。第三部分测绘进程安排建议一、讲课并拆画非标准零件的零件草图——8课时二、修改草图尺寸，并根据零件草图初画装配图——8课时三、正式画装配图——6课时四、由装配图画零件图——7课时五、小结及装订一级直齿圆柱齿轮减速器图册——1课时第四部分测绘过程中的具体要求及注意事项一、测绘零件草图（一）弄清一级直齿圆柱齿轮减速器的工作原理和装配关系后，进一步分析每个零件的作用、各零件间的相互关系以及结构形状，然后按草图的步骤画出草图。（二）草图应在坐标纸上完成。其内容应按零件的工作要求进行，徒手画。每个零件不必画出正规标...
