(完整word版)RS422规范完整版VIP免费

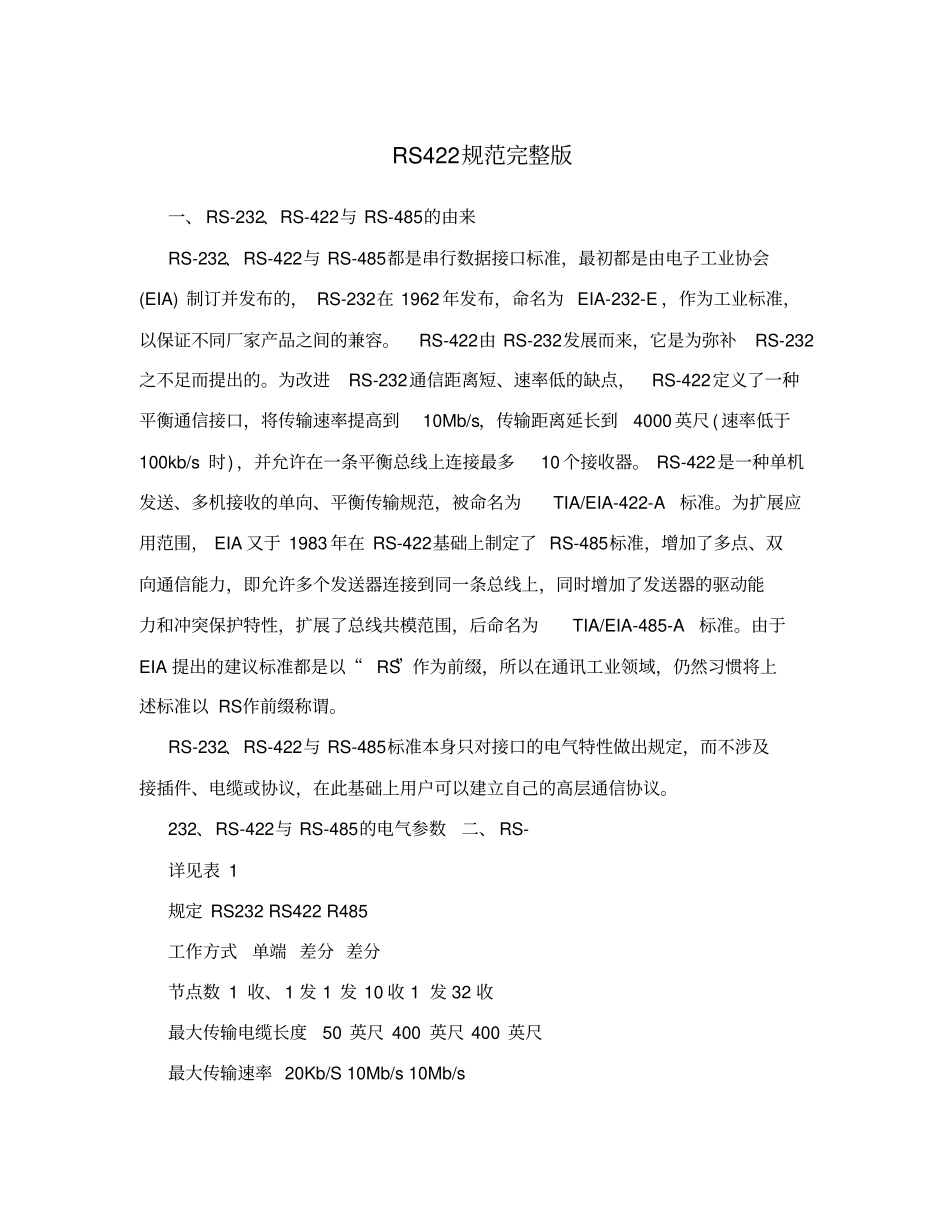

(完整word版)RS422规范完整版_第1页
1/12

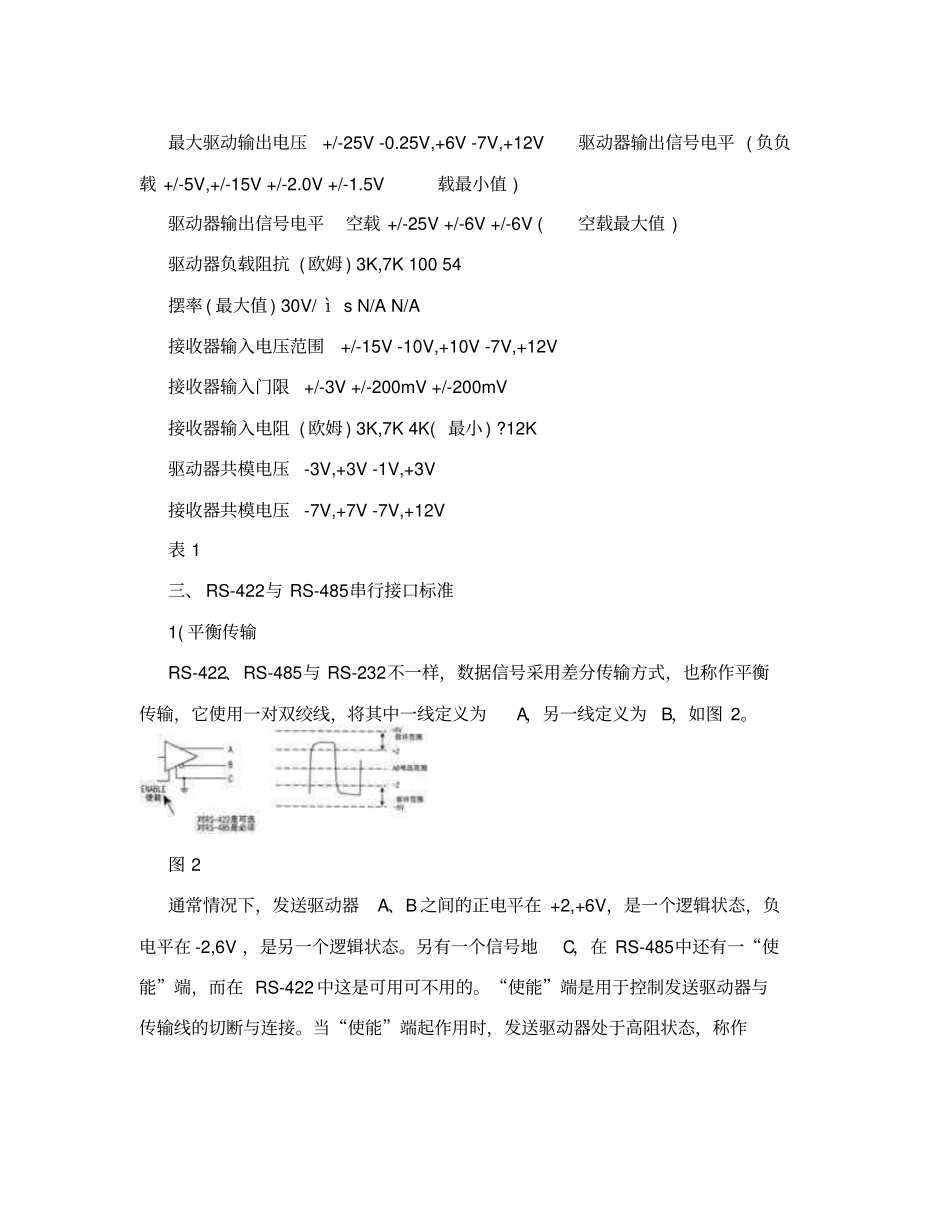

(完整word版)RS422规范完整版_第2页
2/12
(完整word版)RS422规范完整版_第3页
3/12
RS422规范完整版一、RS-232、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会(EIA)制订并发布的,RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。RS-422由RS-232发展而来,它是为弥补RS-232之不足而提出的。为改进RS-232通信距离短、速率低的缺点,RS-422定义了一种平衡通信接口,将传输速率提高到10Mb/s,传输距离延长到4000英尺(速率低于100kb/s时),并允许在一条平衡总线上连接最多10个接收器。RS-422是一种单机发送、多机接收的单向、平衡传输规范,被命名为TIA/EIA-422-A标准。为扩展应用范围,EIA又于1983年在RS-422基础上制定了RS-485标准,增加了多点、双向通信能力,即允许多个发送器连接到同一条总线上,同时增加了发送器的驱动能力和冲突保护特性,扩展了总线共模范围,后命名为TIA/EIA-485-A标准。由于EIA提出的建议标准都是以“RS”作为前缀,所以在通讯工业领域,仍然习惯将上述标准以RS作前缀称谓。RS-232、RS-422与RS-485标准本身只对接口的电气特性做出规定,而不涉及接插件、电缆或协议,在此基础上用户可以建立自己的高层通信协议。232、RS-422与RS-485的电气参数二、RS-详见表1规定RS232RS422R485工作方式单端差分差分节点数1收、1发1发10收1发32收最大传输电缆长度50英尺400英尺400英尺最大传输速率20Kb/S10Mb/s10Mb/s最大驱动输出电压+/-25V-0.25V,+6V-7V,+12V驱动器输出信号电平(负负载+/-5V,+/-15V+/-2.0V+/-1.5V载最小值)驱动器输出信号电平空载+/-25V+/-6V+/-6V(空载最大值)驱动器负载阻抗(欧姆)3K,7K10054摆率(最大值)30V/ìsN/AN/A接收器输入电压范围+/-15V-10V,+10V-7V,+12V接收器输入门限+/-3V+/-200mV+/-200mV接收器输入电阻(欧姆)3K,7K4K(最小)?12K驱动器共模电压-3V,+3V-1V,+3V接收器共模电压-7V,+7V-7V,+12V表1三、RS-422与RS-485串行接口标准1(平衡传输RS-422、RS-485与RS-232不一样,数据信号采用差分传输方式,也称作平衡传输,它使用一对双绞线,将其中一线定义为A,另一线定义为B,如图2。图2通常情况下,发送驱动器A、B之间的正电平在+2,+6V,是一个逻辑状态,负电平在-2,6V,是另一个逻辑状态。另有一个信号地C,在RS-485中还有一“使能”端,而在RS-422中这是可用可不用的。“使能”端是用于控制发送驱动器与传输线的切断与连接。当“使能”端起作用时,发送驱动器处于高阻状态,称作“第三态”,即它是有别于逻辑“1”与“0”的第三态。接收器也作与发送端相对的规定,收、发端通过平衡双绞线将AA与BB对应相连,当在收端AB之间有大于200mV时,输出负逻辑电平。接收器接+200mV的电平时,输出正逻辑电平,小于-收平衡线上的电平范围通常在200mV至6V之间。参见图3。图32(RS-422电气规定RS-422标准全称是“平衡电压数字接口电路的电气特性”,它定义了接口电路的特性。图5是典型的RS-422四线接口。实际上还有一根信号地线,共5根线。图4是其DB9连接器引脚定义。由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力,故允许在相同传输线上连接多个接收节点,最多可接10个节点。即一个主设备(Master),其余为从设备(Salve),从设备之间不能通信,所以RS-422支持点对多的双向通信。接收器输入阻抗为4kΩ,故发端最大负载能力是10×4k+100Ω(终接电阻)。RS-422四线接口由于采用单独的发送和接收通道,因此不必控制数据方向,各装置之间任何必须的信号交换均可以按软件方式(XON/XOFF握手)或硬件方式(一对单独的双绞线)。图4图5RS-422的最大传输距离为4000英尺(约1219米),最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比,在100kb/s速率以下,才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。RS-422需要一终接电阻,要求其阻值约等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻,即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。RS-422有关电气参数见表1。3(RS-485电气规定由于RS-485是从RS-422基础上发展而来的,所以RS-485许多电气规定与4...
