（新课标）高二物理暑假作业11（传感器）-人教版高二物理试题VIP免费

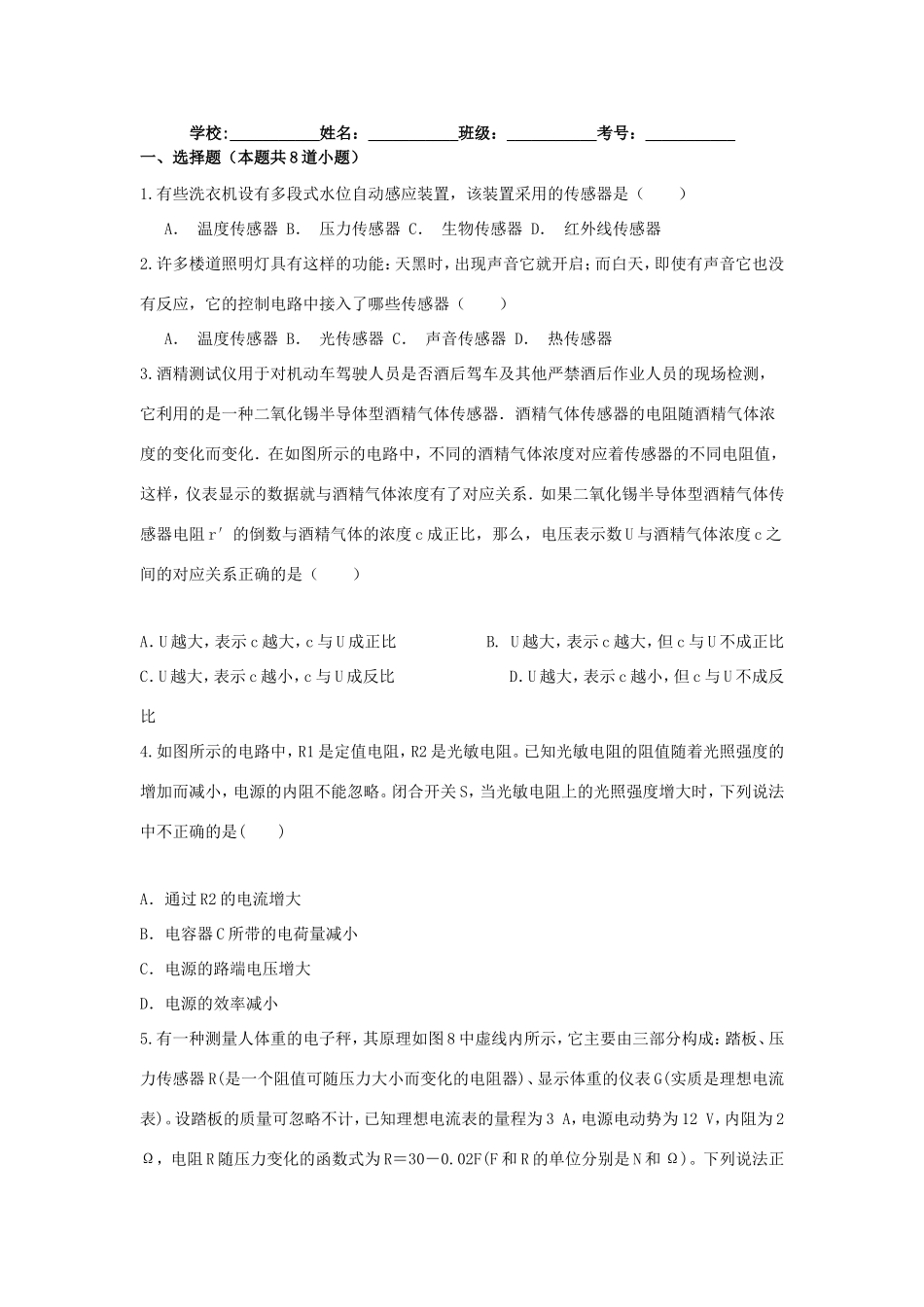

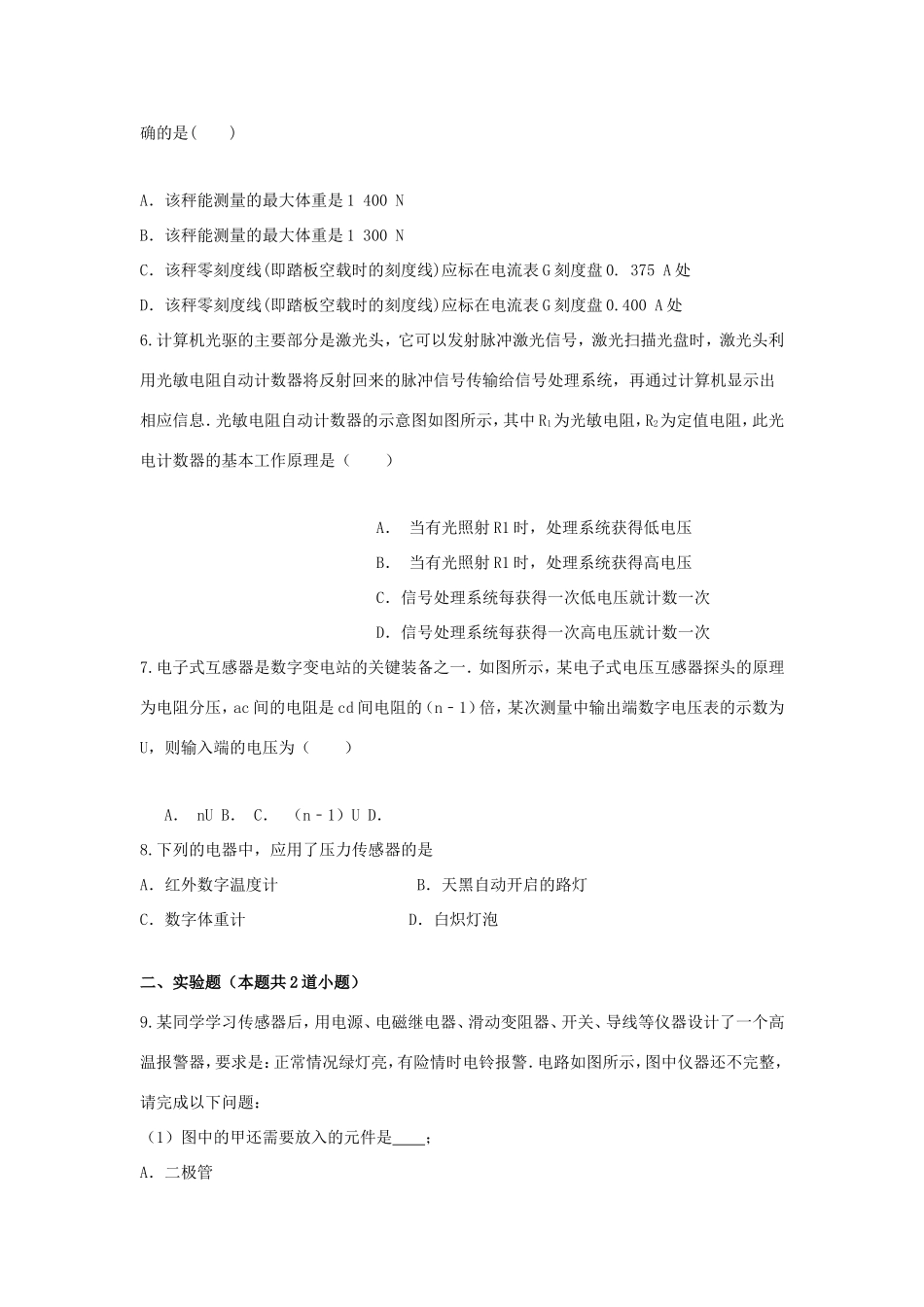

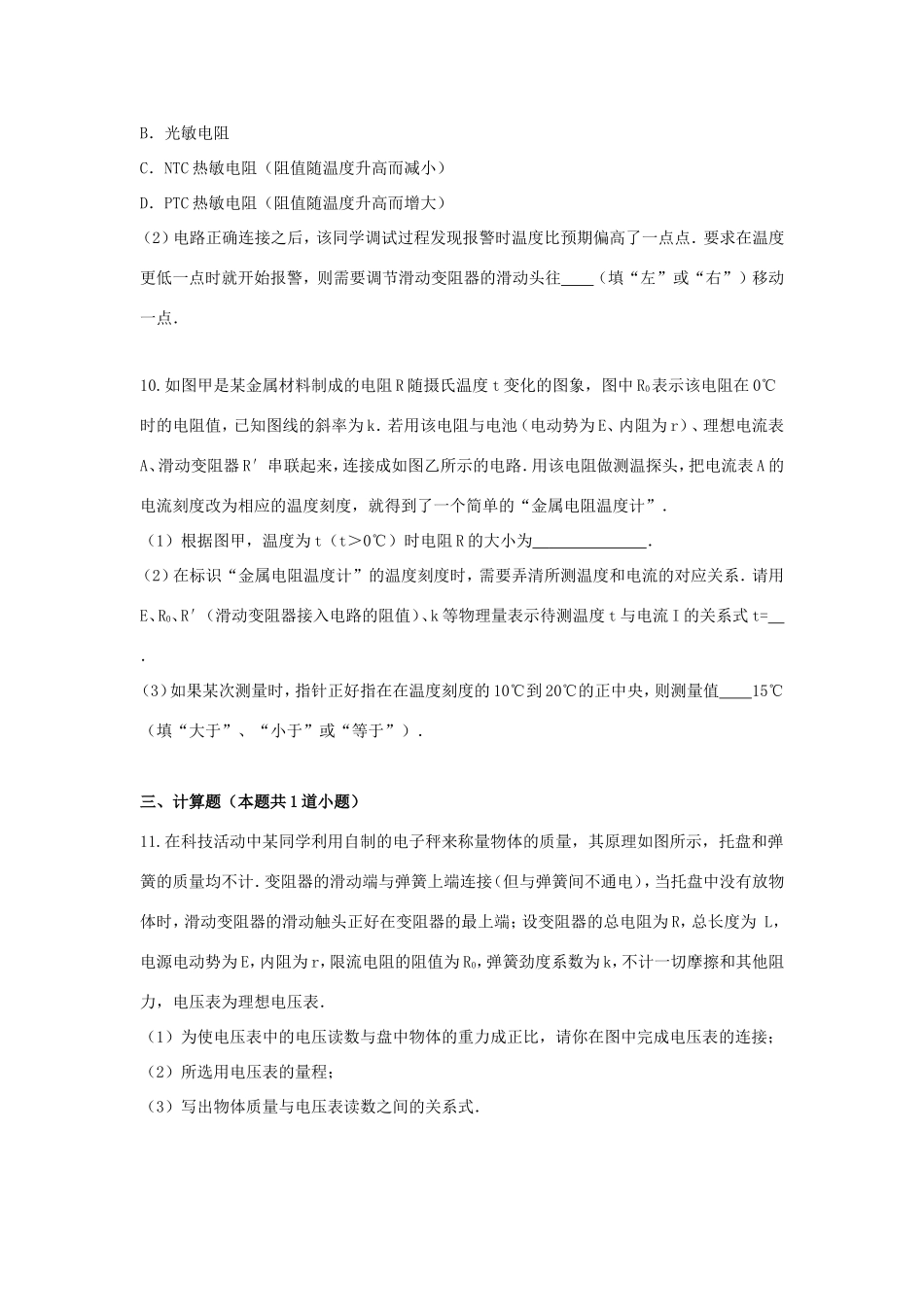

学校:___________姓名：___________班级：___________考号：___________一、选择题（本题共8道小题）1.有些洗衣机设有多段式水位自动感应装置，该装置采用的传感器是（）A．温度传感器B．压力传感器C．生物传感器D．红外线传感器2.许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而白天，即使有声音它也没有反应，它的控制电路中接入了哪些传感器（）A．温度传感器B．光传感器C．声音传感器D．热传感器3.酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器．酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻值，这样，仪表显示的数据就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度c成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（）A．U越大，表示c越大，c与U成正比B.U越大，表示c越大，但c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但c与U不成反比4.如图所示的电路中，R1是定值电阻，R2是光敏电阻。已知光敏电阻的阻值随着光照强度的增加而减小，电源的内阻不能忽略。闭合开关S，当光敏电阻上的光照强度增大时，下列说法中不正确的是()A．通过R2的电流增大B．电容器C所带的电荷量减小C．电源的路端电压增大D．电源的效率减小5.有一种测量人体重的电子秤，其原理如图8中虚线内所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)。设踏板的质量可忽略不计，已知理想电流表的量程为3A，电源电动势为12V，内阻为2Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)。下列说法正确的是()A．该秤能测量的最大体重是1400NB．该秤能测量的最大体重是1300NC．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375A处D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400A处6.计算机光驱的主要部分是激光头，它可以发射脉冲激光信号，激光扫描光盘时，激光头利用光敏电阻自动计数器将反射回来的脉冲信号传输给信号处理系统，再通过计算机显示出相应信息．光敏电阻自动计数器的示意图如图所示，其中R1为光敏电阻，R2为定值电阻，此光电计数器的基本工作原理是（）A．当有光照射R1时，处理系统获得低电压B．当有光照射R1时，处理系统获得高电压C．信号处理系统每获得一次低电压就计数一次D．信号处理系统每获得一次高电压就计数一次7.电子式互感器是数字变电站的关键装备之一．如图所示，某电子式电压互感器探头的原理为电阻分压，ac间的电阻是cd间电阻的（n﹣1）倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为（）A．nUB．C．（n﹣1）UD．8.下列的电器中，应用了压力传感器的是A．红外数字温度计B．天黑自动开启的路灯C．数字体重计D．白炽灯泡二、实验题（本题共2道小题）9.某同学学习传感器后，用电源、电磁继电器、滑动变阻器、开关、导线等仪器设计了一个高温报警器，要求是：正常情况绿灯亮，有险情时电铃报警．电路如图所示，图中仪器还不完整，请完成以下问题：（1）图中的甲还需要放入的元件是；A．二极管B．光敏电阻C．NTC热敏电阻（阻值随温度升高而减小）D．PTC热敏电阻（阻值随温度升高而增大）（2）电路正确连接之后，该同学调试过程发现报警时温度比预期偏高了一点点．要求在温度更低一点时就开始报警，则需要调节滑动变阻器的滑动头往（填“左”或“右”）移动一点．10.如图甲是某金属材料制成的电阻R随摄氏温度t变化的图象，图中R0表示该电阻在0℃时的电阻值，已知图线的斜率为k．若用该电阻与电池（电动势为E、内阻为r）、理想电流表A、滑动变阻器R′串联起来，连接成如图乙所示的电路．用该电阻做测温探头，把电流表A的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．（1）根据图甲，温度为t（t＞0℃）时电阻R的大小为．（2）在标识“金属电阻温度计”的温度刻度时，需要...
