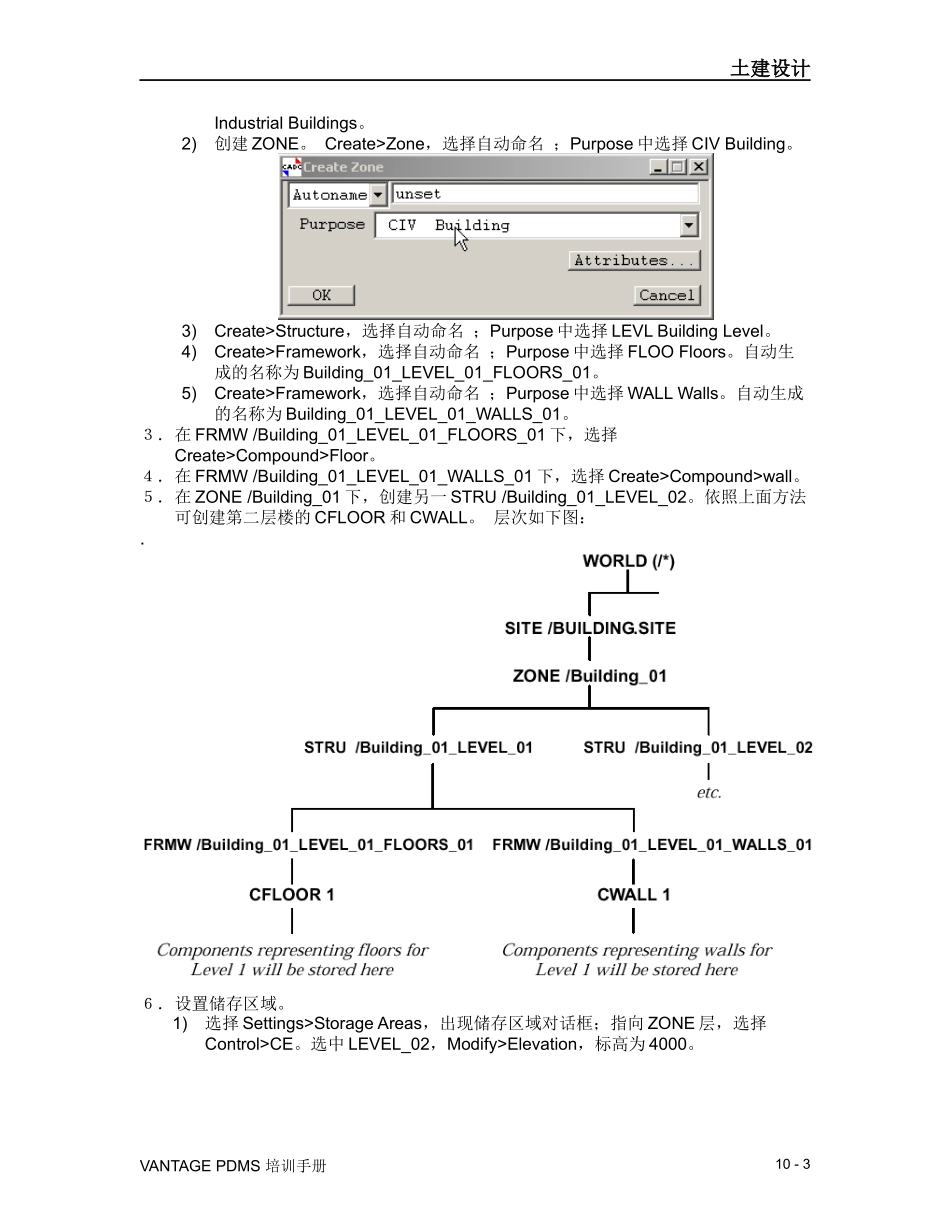

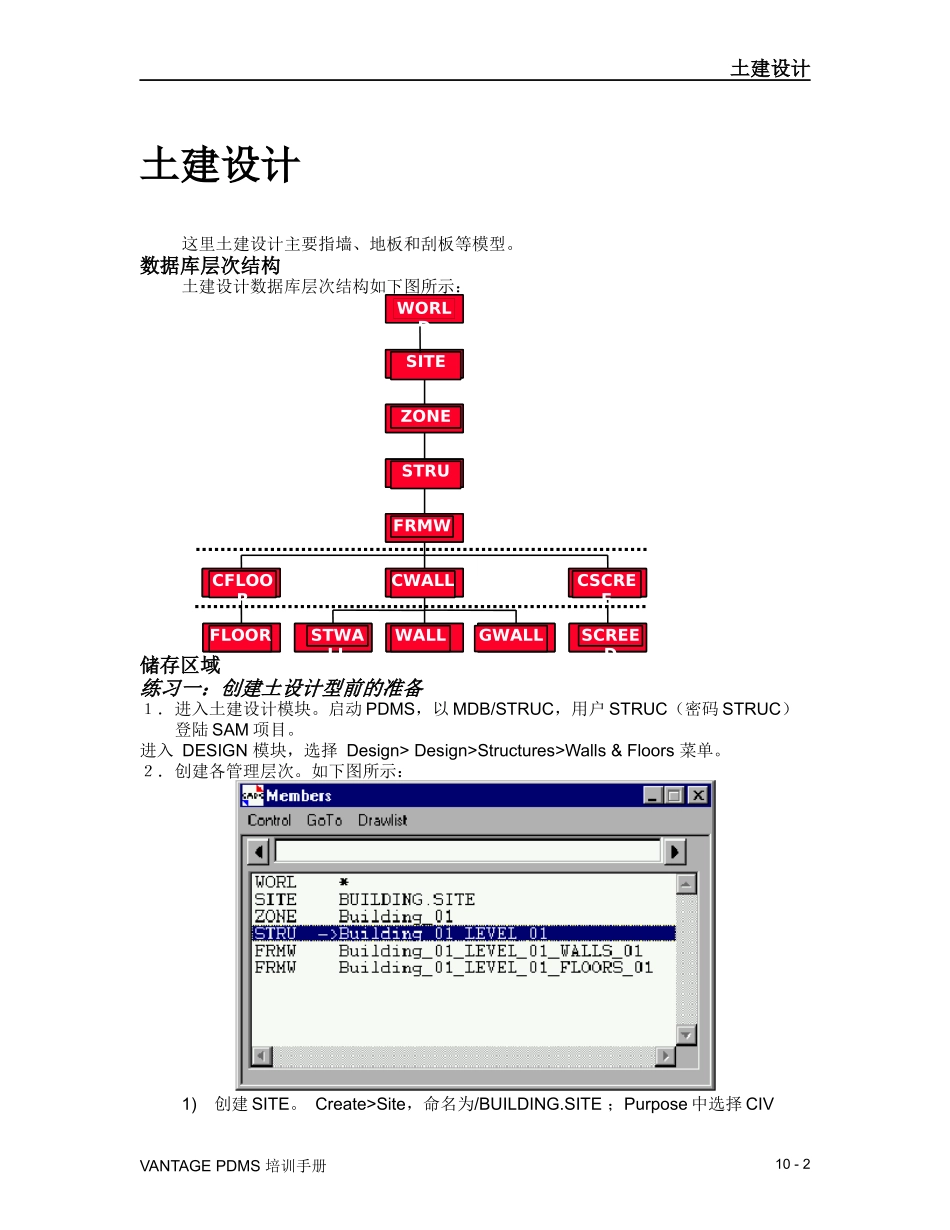

VPDVANTAGEPlantDesignSystem工厂三维布置设计管理系统PDMS土建设计培训手册FLOORCFLOORSTWALLWALLGWALLCWALLSCREEDCSCREEFRMWSTRUZONESITEWORLD土建设计土建设计这里土建设计主要指墙、地板和刮板等模型。数据库层次结构土建设计数据库层次结构如下图所示：储存区域练习一：创建土设计型前的准备１．进入土建设计模块。启动PDMS，以MDB/STRUC，用户STRUC（密码STRUC）登陆SAM项目。进入DESIGN模块，选择Design>Design>Structures>Walls&Floors菜单。２．创建各管理层次。如下图所示：1)创建SITE。Create>Site，命名为/BUILDING.SITE；Purpose中选择CIVVANTAGEPDMS培训手册10-2土建设计IndustrialBuildings。2)创建ZONE。Create>Zone，选择自动命名；Purpose中选择CIVBuilding。3)Create>Structure，选择自动命名；Purpose中选择LEVLBuildingLevel。4)Create>Framework，选择自动命名；Purpose中选择FLOOFloors。自动生成的名称为Building_01_LEVEL_01_FLOORS_01。5)Create>Framework，选择自动命名；Purpose中选择WALLWalls。自动生成的名称为Building_01_LEVEL_01_WALLS_01。３．在FRMW/Building_01_LEVEL_01_FLOORS_01下，选择Create>Compound>Floor。４．在FRMW/Building_01_LEVEL_01_WALLS_01下，选择Create>Compound>wall。５．在ZONE/Building_01下，创建另一STRU/Building_01_LEVEL_02。依照上面方法可创建第二层楼的CFLOOR和CWALL。层次如下图：.６．设置储存区域。1)选择Settings>StorageAreas，出现储存区域对话框；指向ZONE层，选择Control>CE。选中LEVEL_02，Modify>Elevation，标高为4000。VANTAGEPDMS培训手册10-3土建设计2)选择Create>Level，出现如下对话框，生成一个标高为8000的STRU/Building_01_LEVEL_03。再参考上面步骤，Create>Framework和Create>Compound>Floor/Wall。3)设置储存区域如下图所示。练习二：创建地板１．直墙的属性（如PLine），如下图：VANTAGEPDMS培训手册10-4土建设计２．指定当前工作层。在Settings>StorageAreas对话框中指定Level1。３．设置缺省的等级规格。墙和板分别按下图设置：VANTAGEPDMS培训手册10-5土建设计４．创建辅助网格。选择Utilities>WorkingPlane，在对话框中选择Define>LinearGrid，按下图设置：５．创建地板。选择Create>Floor；选中Autoname，Thickness设为500；点击来定义顶点，按下图放置四个顶点：VANTAGEPDMS培训手册10-6土建设计提示：在事件驱动图形模式框中，PickType设为Any；PickMethod设为Snap。６．修改地板形状。选择Modify>Floor/Screed>Definition，出现以下对话框：在顶点2后面，利用工具，添加一新顶点3，坐标为(X5,Y0)；依次按下图要求修改好地板：VANTAGEPDMS培训手册10-7土建设计提示：在添加顶点3时，可以采用其它扑捉方法，如：PickType设为Graphics；PickMethod设为Mid-Point。在编辑顶点4，5时，可按F8改变显示模式，便于扑捉。练习三：创建直墙１．创建外墙。选择Create>TraceBoundary，对话框按下图设置，Apply。完成后，Members的层次结构应为：VANTAGEPDMS培训手册10-8土建设计２．创建内墙。选择Create>TraceBoundary，对话框按下图设置，Apply。1)选择Utilities>WorkingPlane，关闭Active开关。2)如下图所示创建两堵新墙：选择Create>Wall>Straigh，起点选择顶点4,终点选择34与16交点。3)由于方向不同，新内墙于外墙34错位。选择Modify>Wall>Justification，把OBOW改为IBOW即可。4)用同样方法创建另一新墙。３．检查连接性。选择Query>EndConnections来检查。选择Connect>WalltoWall来完成两个内墙与外墙的连接。练习四：放置门窗１．门窗都可做成标准配件（Fitting），按下图要求来完成门窗的放置。VANTAGEPDMS培训手册10-9土建设计２．指向墙56，选择Create>WallFitting>Standard，对话框按下图设置，Apply。３．在内墙上放置门。按下图选择门的规格：VANTAGEPDMS培训手册10-10土建设计４．在另一内墙上放置门，同上步。５．在外墙上56放置窗，对话框按下图设置，Apply。６．在外墙上61放置窗，方法同上步。可改用其它方法扑捉。７．在外墙上43放置窗，方法同上步。练习四：添加其它...
