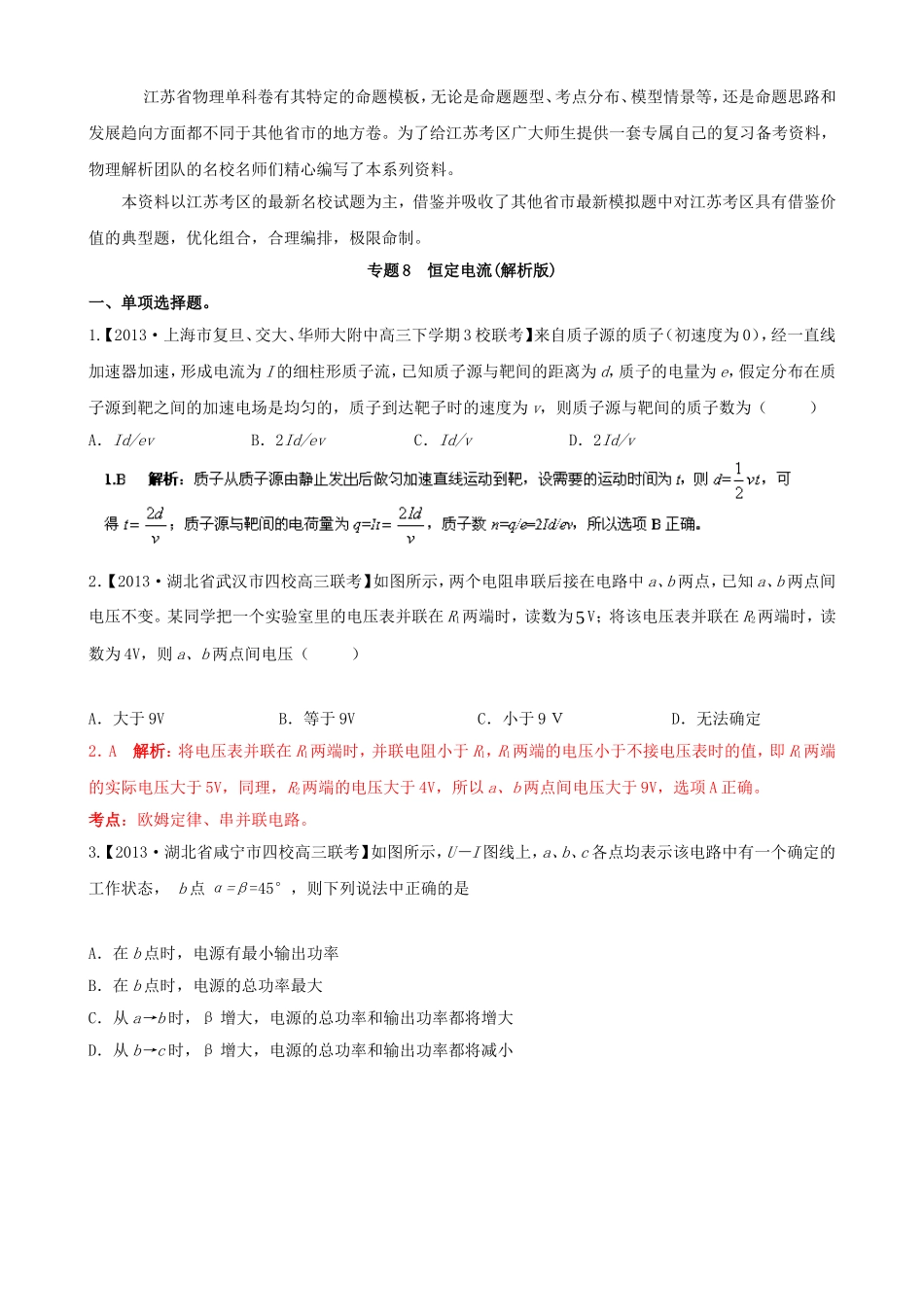

江苏省物理单科卷有其特定的命题模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。为了给江苏考区广大师生提供一套专属自己的复习备考资料，物理解析团队的名校名师们精心编写了本系列资料。本资料以江苏考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对江苏考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。专题8恒定电流(解析版)一、单项选择题。1.【2013·上海市复旦、交大、华师大附中高三下学期3校联考】来自质子源的质子（初速度为0），经一直线加速器加速，形成电流为I的细柱形质子流，已知质子源与靶间的距离为d，质子的电量为e，假定分布在质子源到靶之间的加速电场是均匀的，质子到达靶子时的速度为v，则质子源与靶间的质子数为（）A．Id/evB．2Id/evC．Id/vD．2Id/v2．【2013·湖北省武汉市四校高三联考】如图所示，两个电阻串联后接在电路中a、b两点，已知a、b两点间电压不变。某同学把一个实验室里的电压表并联在R1两端时，读数为5V；将该电压表并联在R2两端时，读数为4V，则a、b两点间电压（）A．大于9VB．等于9VC．小于9ＶD．无法确定2．A解析：将电压表并联在R1两端时，并联电阻小于R1，R1两端的电压小于不接电压表时的值，即R1两端的实际电压大于5V，同理，R2两端的电压大于4V，所以a、b两点间电压大于9V，选项A正确。考点：欧姆定律、串并联电路。3.【2013·湖北省咸宁市四校高三联考】如图所示，U－I图线上，a、b、c各点均表示该电路中有一个确定的工作状态，b点α=β=45°，则下列说法中正确的是A．在b点时，电源有最小输出功率B．在b点时，电源的总功率最大C．从a→b时，β增大，电源的总功率和输出功率都将增大D．从b→c时，β增大，电源的总功率和输出功率都将减小4．【2013·江西省赣州三中、于都中学高三联合考试】如图所示，闭合电键S，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变暗，电流表读数变小，则故障可能是（）A．R1断路B．R2断路C．R3短路D．R4短路5．【2013·河北省保定市八校高三联考】如图所示，直线A为电源的路端电压与总电流关系的伏安图线，直线B为电阻R两端电压与通过该电阻电流关系的伏安图线，用该电源和该电阻组成闭合电路时，电源的输出功率和效率分别是A．2W，66．7％B．2W，33．3％C．4W，33．3％D．4W，66．7％5.A解析：由两图线交点的坐标值可得，工作电压U=2V，工作电流I=1A，所以电源的输出功率为P=UI=2W；直线A在纵轴上的截距表示电源的电动势，所以E=3V，电源的总功率P=EI=3W，电源的效率％％总输出7.6610032PP，选项A正确。6.【2013·浙江省杭州市高三一模】为了探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U—I图象应是图6.B解析：小灯泡灯丝的电阻应该随温度的升高而增大，其U—I图象的斜率随电流I的增大而增大，显然，只有选项B正确。7．【2013·江西省临川一中、师大附中高三联考】如图所示电路中，电源的电动势为E，内阻为r，各电阻阻值如图所示，当滑动变阻器的滑动触头P从a端滑到b端的过程中，下列说法正确的是（）A．电压表的读数U先减小，后增大B．电流表的读数I先增大，后减小C．电压表读数U与电流表读数I的比值U/I不变D．电压表读数的变化量ΔU与电流表读数的变化量ΔI的比值ΔU/ΔI不变8．【2013·河北省保定市高三八校联考】如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小。当开关S闭合且没有光照射时，电容器C不带电。当用强光照射R4且电路稳定时，则与无光照射时比较A．电容器C的上极板带正电B．电容器C的下极板带正电C．通过R4的电流变小，电源的路端电压增大D．通过R4的电流变大，电源提供的总功率变小8.B解析：用强光照射时，R4阻值减小，电路总电阻减小，干路电流增大，电源的路端电压减小，通过R1、R2的电流减小时，通过R4的电流变大，电源提供的总功率与干路电流成正比，也变大，选项C错误，D正确；无光照射时，R1的电压降与R3的电压...
