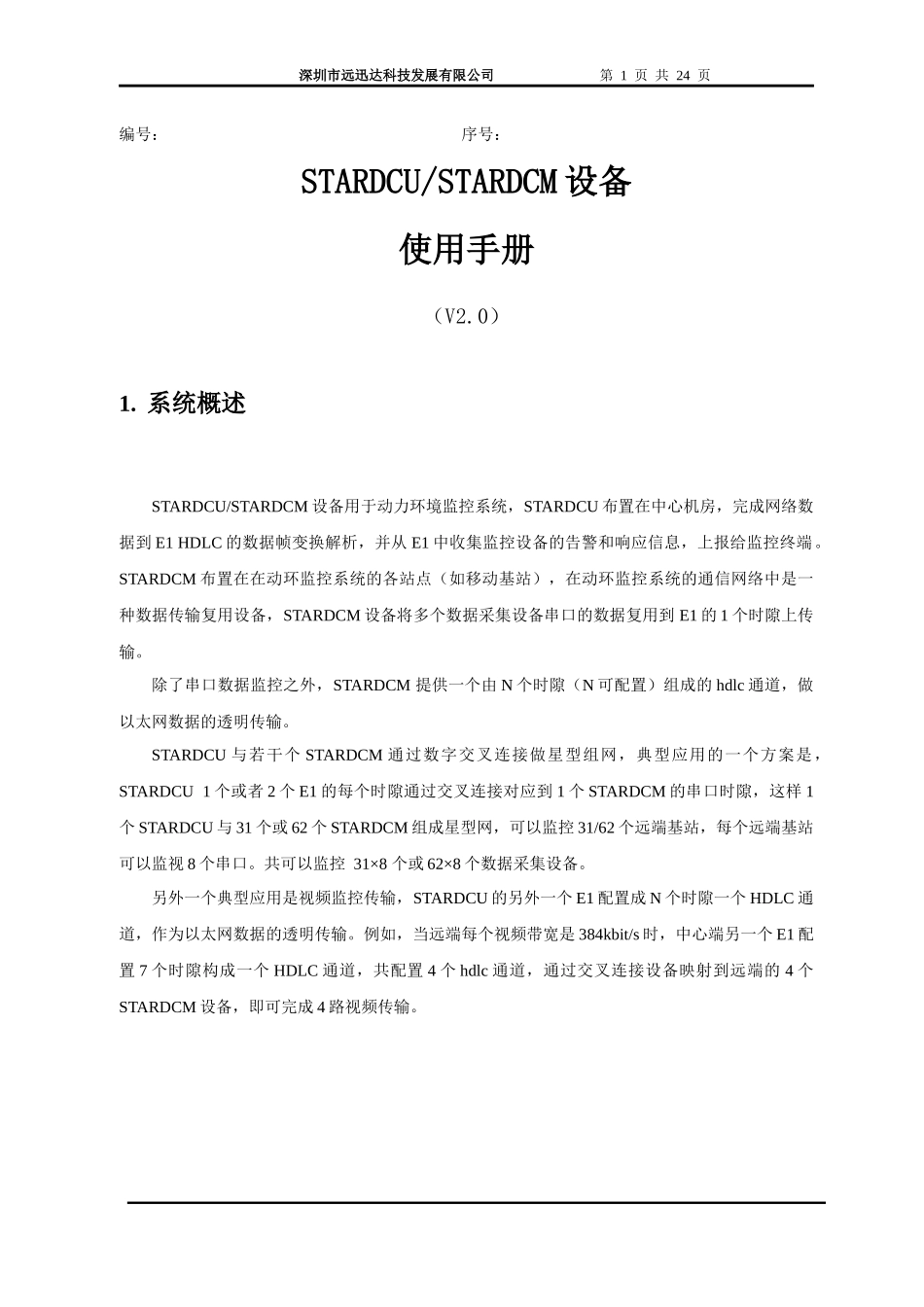

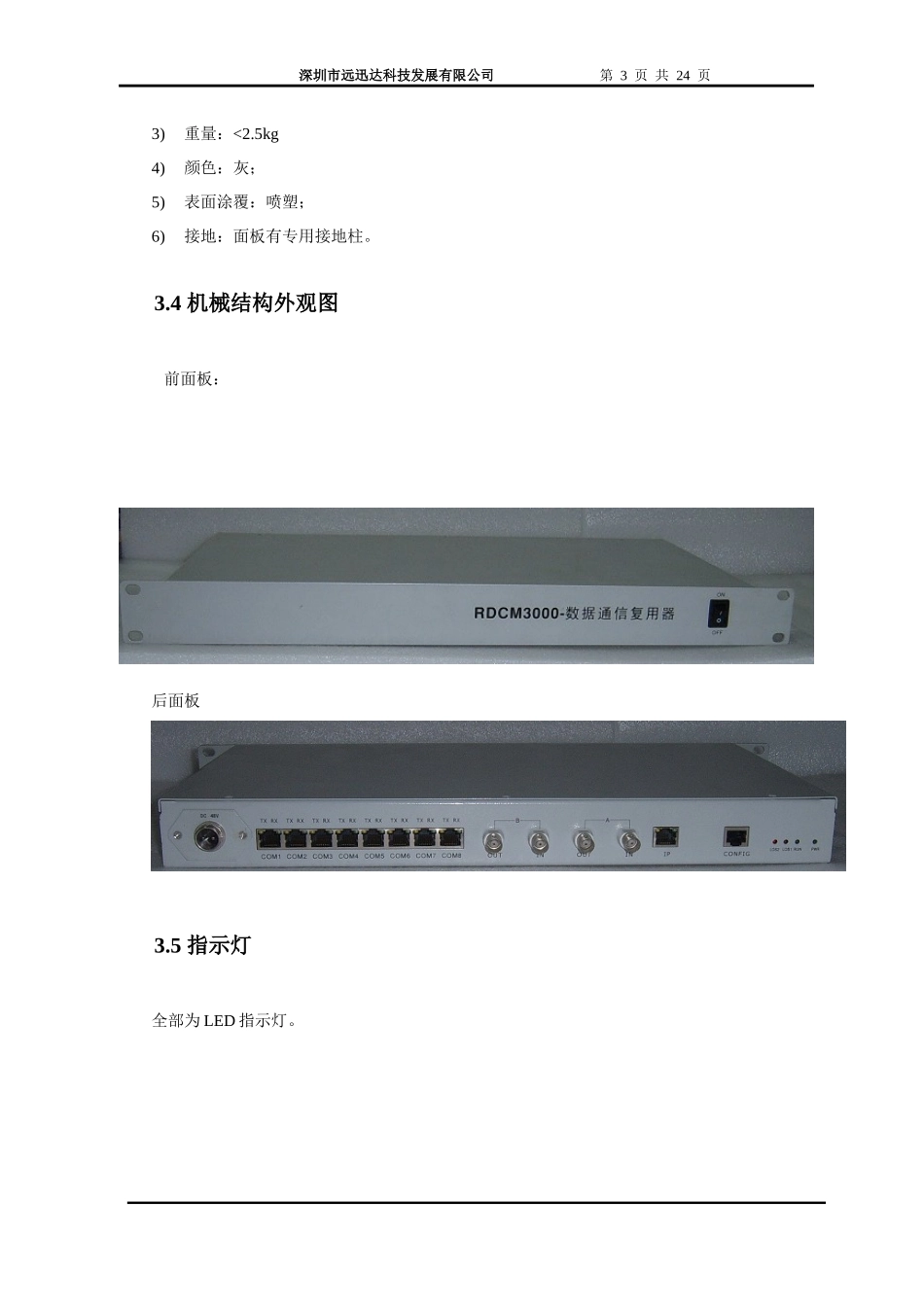

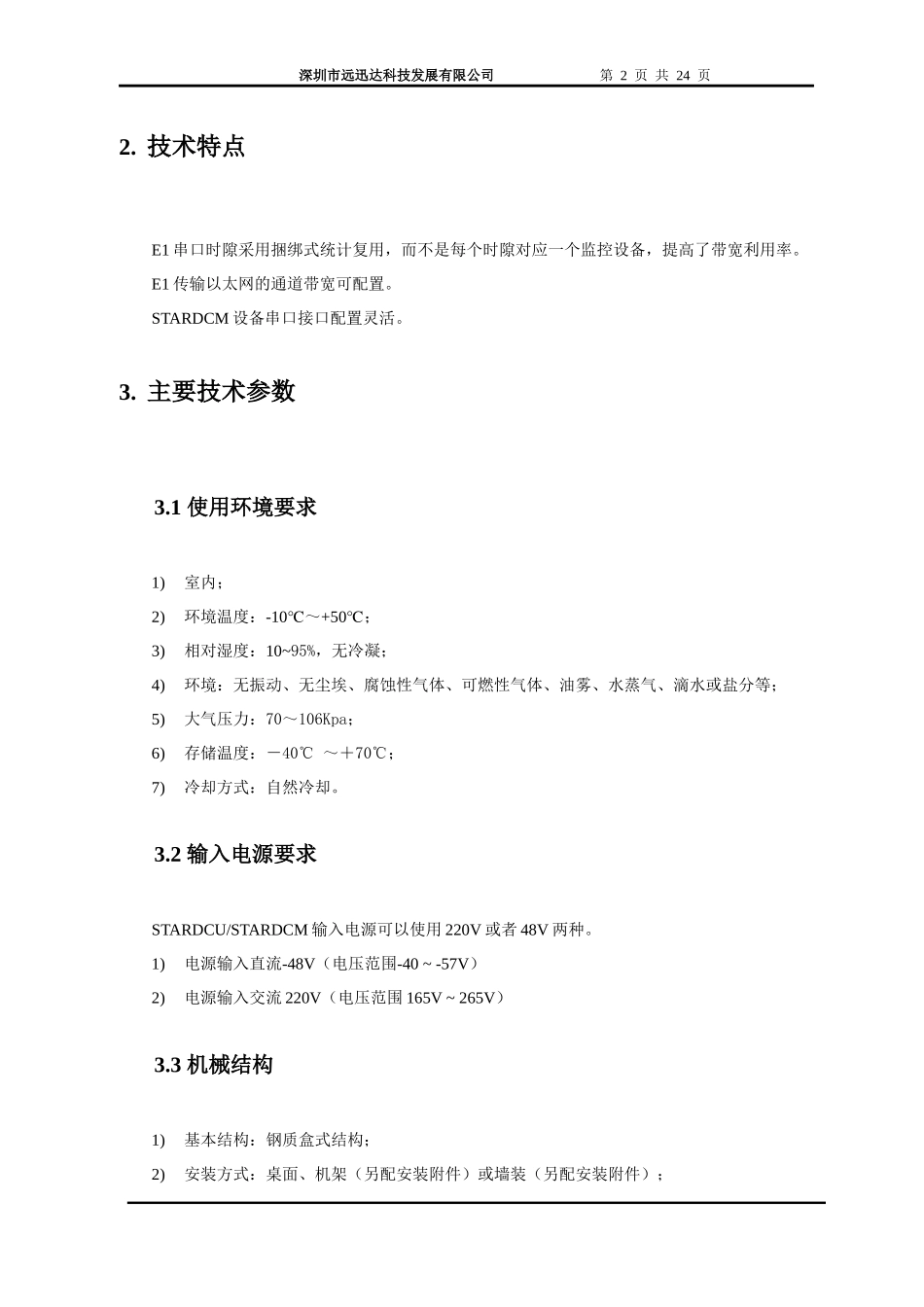

深圳市远迅达科技发展有限公司第1页共24页编号：序号：STARDCU/STARDCM设备使用手册（V2.0）1.系统概述STARDCU/STARDCM设备用于动力环境监控系统，STARDCU布置在中心机房，完成网络数据到E1HDLC的数据帧变换解析，并从E1中收集监控设备的告警和响应信息，上报给监控终端。STARDCM布置在在动环监控系统的各站点（如移动基站），在动环监控系统的通信网络中是一种数据传输复用设备，STARDCM设备将多个数据采集设备串口的数据复用到E1的1个时隙上传输。除了串口数据监控之外，STARDCM提供一个由N个时隙（N可配置）组成的hdlc通道，做以太网数据的透明传输。STARDCU与若干个STARDCM通过数字交叉连接做星型组网，典型应用的一个方案是，STARDCU1个或者2个E1的每个时隙通过交叉连接对应到1个STARDCM的串口时隙，这样1个STARDCU与31个或62个STARDCM组成星型网，可以监控31/62个远端基站，每个远端基站可以监视8个串口。共可以监控31×8个或62×8个数据采集设备。另外一个典型应用是视频监控传输，STARDCU的另外一个E1配置成N个时隙一个HDLC通道，作为以太网数据的透明传输。例如，当远端每个视频带宽是384kbit/s时，中心端另一个E1配置7个时隙构成一个HDLC通道，共配置4个hdlc通道，通过交叉连接设备映射到远端的4个STARDCM设备，即可完成4路视频传输。深圳市远迅达科技发展有限公司第2页共24页2.技术特点E1串口时隙采用捆绑式统计复用，而不是每个时隙对应一个监控设备，提高了带宽利用率。E1传输以太网的通道带宽可配置。STARDCM设备串口接口配置灵活。3.主要技术参数3.1使用环境要求1)室内；2)环境温度：-10℃～+50℃；3)相对湿度：10~95%，无冷凝；4)环境：无振动、无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等；5)大气压力：70～106Kpa；6)存储温度：－40℃～＋70℃；7)冷却方式：自然冷却。3.2输入电源要求STARDCU/STARDCM输入电源可以使用220V或者48V两种。1)电源输入直流-48V（电压范围-40~-57V）2)电源输入交流220V（电压范围165V~265V）3.3机械结构1)基本结构：钢质盒式结构；2)安装方式：桌面、机架（另配安装附件）或墙装（另配安装附件）；深圳市远迅达科技发展有限公司第3页共24页3)重量：<2.5kg4)颜色：灰；5)表面涂覆：喷塑；6)接地：面板有专用接地柱。3.4机械结构外观图前面板：后面板3.5指示灯全部为LED指示灯。深圳市远迅达科技发展有限公司第4页共24页3.6外部数据接口3.6.1异步串行通信接口异步串行通信接口共8个。都是多协议异步串行通信接口。3.6.1.1多协议异步串行通信接口参数1)电气特性：RS-232/RS-422/RS-485，光电隔离；2)接口类型：DTE；3)码型：NRZ；4)信号配置：TXD、RXD、RTS、GND；5)通信速率：1200bps~115200bps，非标速率最大误差25bps；6)数据格式：数据位数：5、6、7、8；停止位数：1、1.5、2；校验：奇校验、偶校验、无校验。7)插座：RJ45。3.6.2E1接口E1接口共2个。主要参数如下：1)电气特性：符合ITU-TG..703；2)线路码型：HDB3；3)速率：2.048Mbit/S；4)基本帧格式：符合ITU-TG.704；5)接口阻抗：75Ω；6)时钟抖动和飘移：符合ITU-TI.431和ITU-TG.703；7)信号丢失检测阈值：符合ITU-TG.775；8)发送时钟：内时钟；9)内时钟标称精度：±25ppm(20)℃；10)插座：75Ω：每个E1接口一对BNC插座；深圳市远迅达科技发展有限公司第5页共24页3.6.3Console口Console口共1个，上电启动采用缺省参数，基本参数如下：1)电气特性：RS-232；2)码型：NRZ；3)信号配置：TXD、RXD、GND；4)插座：RJ45。3.6.3.1上电启动的缺省参数1)通信速率：9600bps；2)数据格式：数据位数：8；停止位数：1；校验：无校验。4.软件安装调试4.1软件接口将专用串口线一端连接到STARDCU/STARDCM通信终端服务器背后的配置口，另一端连接到计算机串口注启动超级终端在“开始”菜单的“程序”－>“附件”中启动“超级终端”深圳市远迅达科技发展有限公司第6页共24页图3-1输入用户定义名称后点击图3-2正确选择计算机所使用串口后点击图3-3深圳市远迅达科技发展有限公司第7页共24页按照上图的配置参数对串口进行配置，配置后点击图3-414.2STARDCU配置STARDC有2个E...
