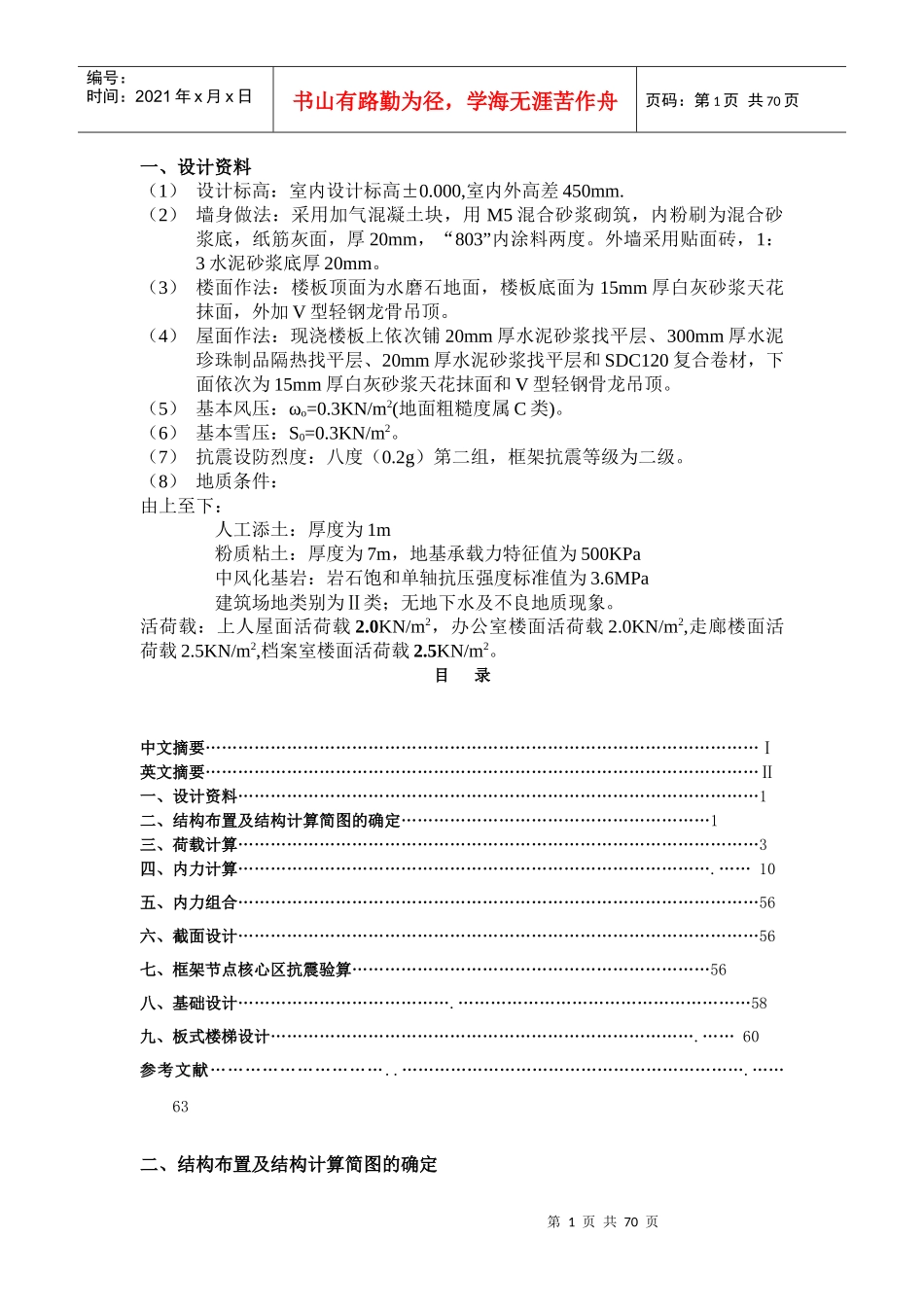

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页一、设计资料（1）设计标高：室内设计标高±0.000,室内外高差450mm.（2）墙身做法：采用加气混凝土块，用M5混合砂浆砌筑，内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内涂料两度。外墙采用贴面砖，1：3水泥砂浆底厚20mm。（3）楼面作法：楼板顶面为水磨石地面，楼板底面为15mm厚白灰砂浆天花抹面，外加V型轻钢龙骨吊顶。（4）屋面作法：现浇楼板上依次铺20mm厚水泥砂浆找平层、300mm厚水泥珍珠制品隔热找平层、20mm厚水泥砂浆找平层和SDC120复合卷材，下面依次为15mm厚白灰砂浆天花抹面和V型轻钢骨龙吊顶。（5）基本风压：ωo=0.3KN/m2(地面粗糙度属C类)。（6）基本雪压：S0=0.3KN/m2。（7）抗震设防烈度：八度（0.2g）第二组，框架抗震等级为二级。（8）地质条件：由上至下：人工添土：厚度为1m粉质粘土：厚度为7m，地基承载力特征值为500KPa中风化基岩：岩石饱和单轴抗压强度标准值为3.6MPa建筑场地类别为Ⅱ类；无地下水及不良地质现象。活荷载：上人屋面活荷载2.0KN/m2，办公室楼面活荷载2.0KN/m2,走廊楼面活荷载2.5KN/m2,档案室楼面活荷载2.5KN/m2。目录中文摘要…………………………………………………………………………………………Ⅰ英文摘要…………………………………………………………………………………………Ⅱ一、设计资料……………………………………………………………………………………1二、结构布置及结构计算简图的确定…………………………………………………1三、荷载计算……………………………………………………………………………………3四、内力计算…………………………………………………………………………….……10五、内力组合……………………………………………………………………………………56六、截面设计……………………………………………………………………………………56七、框架节点核心区抗震验算…………………………………………………………56八、基础设计………………………………….………………………………………………58九、板式楼梯设计…………………………………………………………………….……60参考文献…………………………..……………………………………………………….……63二、结构布置及结构计算简图的确定第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页结构平面布置如图1所示。各梁柱截面尺寸确定如下：主梁：取h=1/9ｌ=1/9×7200=800mm，取h=800mm,取b=350mm，次梁：取h=1/16ｌ=1/16×7200=450mm，取h=500mm,取b=250mm，柱子：取柱截面均为b×h=600×600mm，现浇板厚为100mm。取③轴线为计算单元，结构计算简图如图2所示，根据地质资料，确定基础顶面离室外地面为500mm，由此求得底层层高为4.7m。各梁柱构件的线刚度经计算后列于图2中，其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I0（I0为不考虑楼板翼缘作用的梁截面惯性矩）。梁柱均采用C30混凝土。由于后面梁的组合弯矩过大，相对受压区高度超过了界限受压区高度，所以改用C40混凝土，因为梁柱刚度成比例增加，不会引起后面分配系数的改变。地震作用下的弹性侧移将更小，一定符合要求。第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页框架刚度计算：1.边跨框架梁线刚度：ib=2Ec×I。/l=2×3.0×104×11EquationSection(Next)350×8003/(12×7200)=12.44×1010N·mm2.中间跨框架梁线刚度：ib=2Ec×I。/l=2×3.0×104×350×8003/(12×2400)=37.33×1010N·mm3.二～五层框架柱线刚度：ic=Ec×I。/l=3.0×104×600×6003/(12×3600)=9.00×1010N·mm4.首层框架柱线刚度：ic=Ec×I。/l=3.0×104×600×6003/(12×4700)=6.89×1010N·mm在计算内力时，柱的线刚度取框架实际柱线刚度的0.9倍。即：首层框架柱线刚度:ic=0.9×6.89×1010图2.框架计算简图注：图中数字为各杆件的线刚度，单位为1.0e10N*mm第4页共70页第3页共70页编号：时间：2021年x月x日书山...
