徐州重机厂房施工组织设计VIP免费

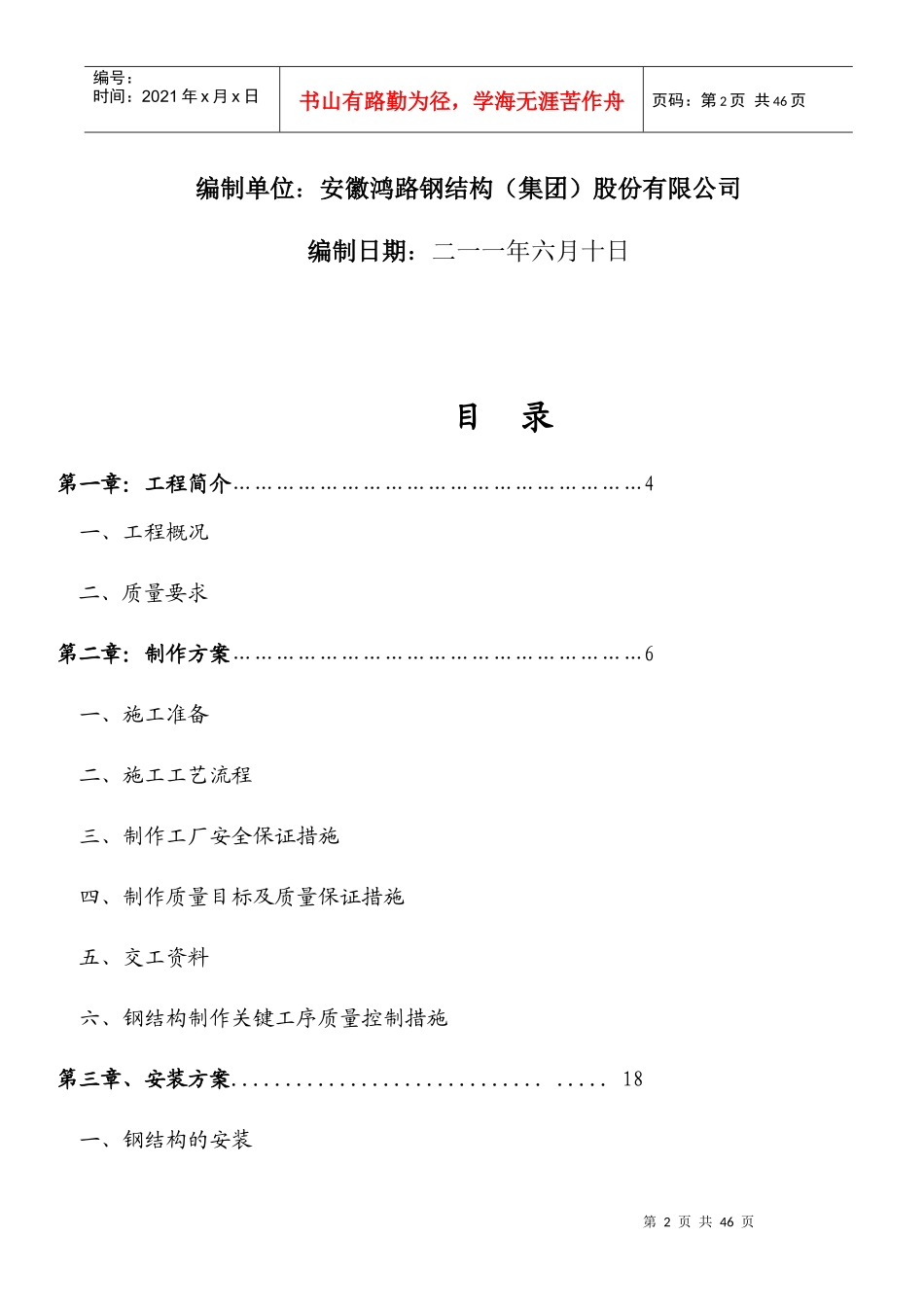

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页徐州重型机械有限公司发展全地面起重机建设项目结构件车间施工组织设计编制：审核：审批：第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页编制单位：安徽鸿路钢结构（集团）股份有限公司编制日期：二一一年六月十日目录第一章：工程简介…………………………………………………4一、工程概况二、质量要求第二章：制作方案…………………………………………………6一、施工准备二、施工工艺流程三、制作工厂安全保证措施四、制作质量目标及质量保证措施五、交工资料六、钢结构制作关键工序质量控制措施第三章、安装方案..................................18一、钢结构的安装第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页二、安装机具的配备三、安装人员配备四、钢结构安装关键工序质量控制措施第四章安全管理体系及保证措施……………………………34一、安全管理体系二、项目安全管理目标三、各部门安全职责四、安全保证措施五、安全管理制度第五章质量管理体系及保证措施……………………………40一、质量目标二、质量管理体系三、质量保证体系四、部件组拼第六章，工程进度计划及确保计划实施的措施……………42一、施工进度计划二、工期保证措施第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页第七章、事故应急救援预案…………………………………43一、可能发生事故的类别二、应急救援组织机构及职责三、报警、联络方法与步骤四、应急救援资源的配置五、安全事故现场报告程序及流程第八章、职工健康管理方案…………………………………50一、健康与卫生防疫管理组织结构图二、预防“流行疾病”措施三、施工现场卫生第一部分：工程简介一、工程概况1、工程名称：徐州重型机械有限公司发展全地面起重机建设项目结构件车间工程2、工程地点:江苏省徐州市金山桥经济开发区3、工程基本情况：本工程为徐州重工结构件车间扩建钢结构工程。采用预制管桩基础，单层钢结构工第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页业厂房，厂房总建筑面积37100平方米，分为厂房结构和辅助用房两部分。（1）厂房。单层结构，长度240m，宽度150m，建筑面积为36000；厂房为五跨门㎡式刚架结构，钢架结构分为A-F轴总跨度为150m，单跨最大为30m，柱距7.5m，共计33榀刚架、钢柱共166个，截面形式主要分为：钢板+焊接工字钢截面柱、钢板+双焊接工字钢截面柱、槽钢+工字钢柱、十字柱。钢板+焊接工字钢21个、钢板+双焊接工字钢68个、槽钢+工字钢柱45个、十字柱16个、抗风柱16个，钢柱结构形式为连接形式为杯口式插桩结构。厂房最高处标高为17.5m，行车梁标高为5.7m、8.8m、9.4m；（2）生活用房。一至三层结构，长度50m，宽度7.5m，建筑面积为375；辅助用㎡房为三层门式刚架结构，跨度为7.5m，柱距32-33为7m，在32轴至33轴处；平台梁分为三层结构平台梁标高分别为5.83米、9.43米、13、1米辅助用房最高处标高为13.2m。二、质量要求1、质量标准：国家施工验收规范合格标准。2、质量目标：争创“钢结构金奖”。3、适用规范：（1）《钢结构工程施工质量验收规范》（GB50205—2001）（2）《建筑钢结构焊接技术规范》（JGJ81—2002）（3）《钢结构高强度螺栓连接的设计施工及验收规程》（JGJ82—1991）（5）《门式刚架轻型房屋钢结构设计规程》（CECS102:2002）（6）《钢结构设计规范》（GB50017-2003）（7）建筑结构荷载规范GB50009-2001(2006年版);（8）建筑施工高处作业安全技术规范（JGJ80-91）（9）施工现场临时用电安全技术规程(JGJ46-2005)（10）施工现场安全生产保证体系（DGJ08-903-2003）第二部分：制作方案一、施工准备1、人员准备：下料工12人、型钢组对工18人、型钢焊接工25人、组装工50人、第6页共46页第5页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共46页二次焊接工20...
