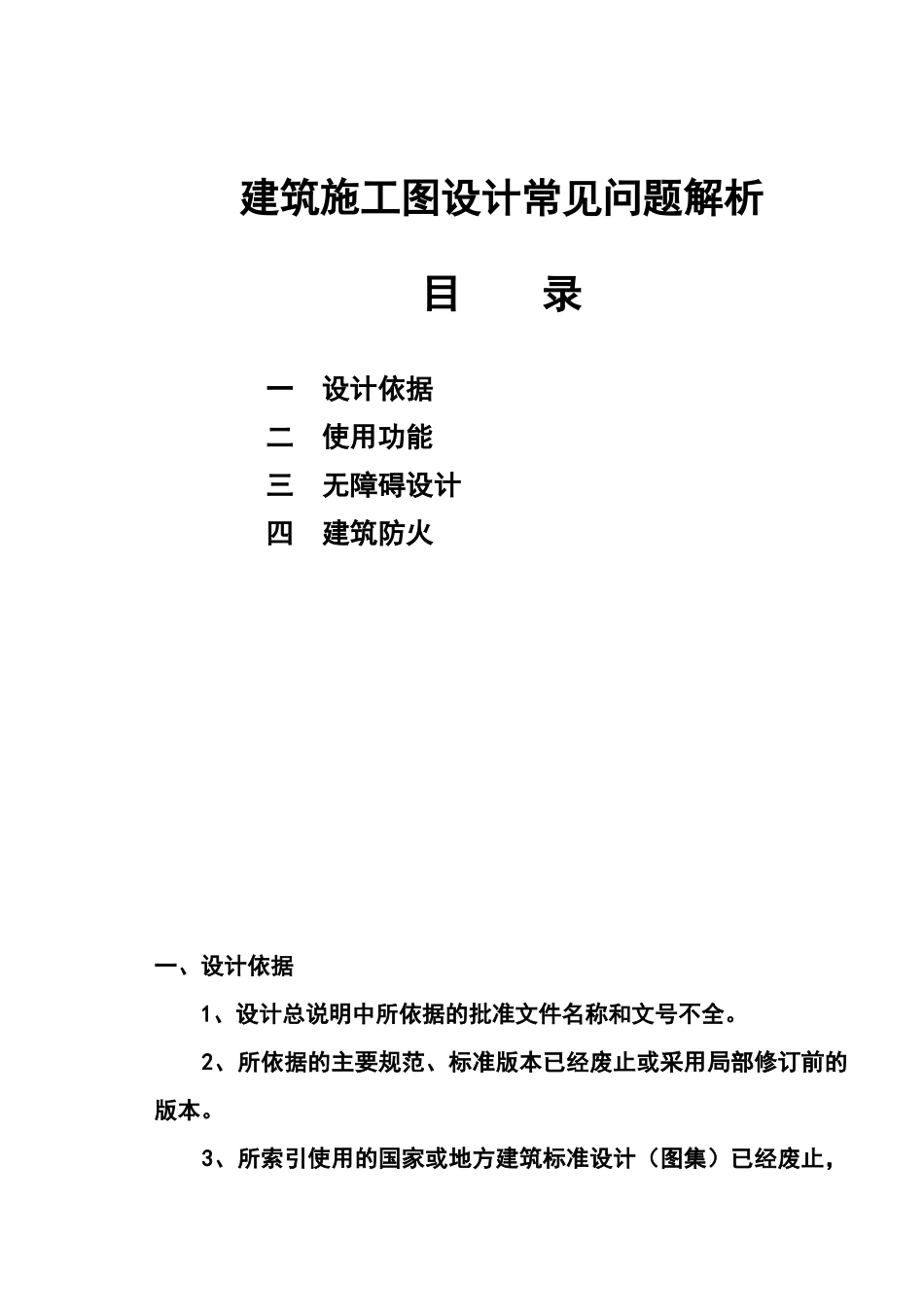

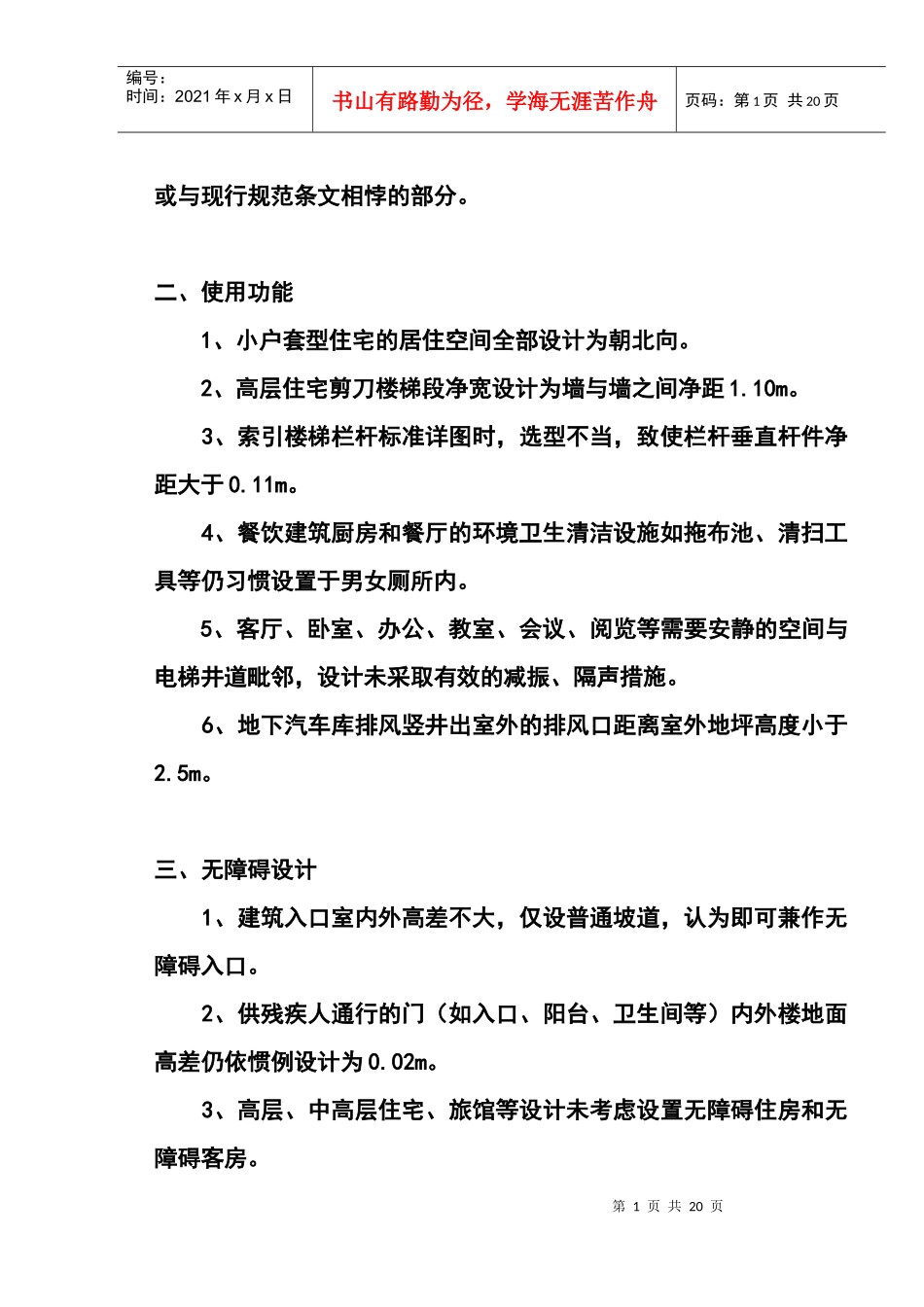

建筑施工图设计常见问题解析目录一设计依据二使用功能三无障碍设计四建筑防火一、设计依据1、设计总说明中所依据的批准文件名称和文号不全。2、所依据的主要规范、标准版本已经废止或采用局部修订前的版本。3、所索引使用的国家或地方建筑标准设计（图集）已经废止，第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页或与现行规范条文相悖的部分。二、使用功能1、小户套型住宅的居住空间全部设计为朝北向。2、高层住宅剪刀楼梯段净宽设计为墙与墙之间净距1.10m。3、索引楼梯栏杆标准详图时，选型不当，致使栏杆垂直杆件净距大于0.11m。4、餐饮建筑厨房和餐厅的环境卫生清洁设施如拖布池、清扫工具等仍习惯设置于男女厕所内。5、客厅、卧室、办公、教室、会议、阅览等需要安静的空间与电梯井道毗邻，设计未采取有效的减振、隔声措施。6、地下汽车库排风竖井出室外的排风口距离室外地坪高度小于2.5m。三、无障碍设计1、建筑入口室内外高差不大，仅设普通坡道，认为即可兼作无障碍入口。2、供残疾人通行的门（如入口、阳台、卫生间等）内外楼地面高差仍依惯例设计为0.02m。3、高层、中高层住宅、旅馆等设计未考虑设置无障碍住房和无障碍客房。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页四、建筑防火设计1、综合性建筑设计中，上层其他功能部分的交通核心筒的安全疏散楼梯出口，须经过底层商业营业厅才能到达室外。2、地下室设计中将设备用房（专为汽车库服务的通风、排烟机房除外）设置在汽车库内，合划一个防火分区。3、复式地下汽车库（有自动灭火系统）划分防火分区时仍按最大允许面积≤4000m2划分。4、地下汽车库虽设有几个人员安全出口，但均须通过与地上建筑共用的楼梯间，才能抵达室外，每个防火分区无一个直通室外的安全出口。5、位于民用建筑的地下室的库房，设计未按实际使用功能明确存放物品的火灾危险性类别（或火灾荷载），并按规范划分防火分区，一律注明为“丁、戊类库房”。6、高层住宅的合用防烟前室采用自然排烟方式时，外窗为推拉窗，实际可开启面积不足3m2。7、公共建筑中的厨房与其他建筑部位的隔墙上的门窗采用普通门窗；住宅厨房内顶棚采用PVC条板或铝塑板。8、商业等大空间防火分区间设计采用防火卷帘分隔，但未考虑火灾时当防火卷帘完全落下到位后，每个防火分区的安全疏散口的数量、宽度以及房间内最远点至最近安全出口的距离不能完全满足第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页规范要求。地下汽车库设计采用防火卷帘代替防火墙作防火分区分隔。9、超大空间建筑防火设计的某些思路。建筑施工图设计常见问题解析目录五建筑防水六建筑节能第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页七建筑部件墙体门窗及幕墙五建筑防水■设计选用的防水材料应写学名（厂家代号只能作为推荐参考）■防水材料的学名按《全国民用建筑工程技术措施建筑产品选用技术》2005～7附录产品选用技术条件（每页侧为灰色条码）附录产品选用技术条件Architecture·Finish200■1常用屋面工程防水做法选用表2常用地下工程防水材料选用表■防水卷材1防水卷材选用表（屋面、地下、厕浴间、垃圾填埋场及人工56CPXY7第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页湖等）。2各种防水卷材的主要物理力学性能、执行标准。3选用防水卷材应写明厚度、型号Ⅰ型或Ⅱ型、有胎基者应写明胎体名称。■防水涂料1涂料品种、类型及适用范围（屋面、地下、外墙面、厕浴间）。2各种防水涂料的主要技术性能、执行标准。3选用防水涂料时应写明厚度、型号（Ⅰ型或Ⅱ型）。■刚性防水材料1防水混凝土（属结构专业）。2防水砂浆（1）渗水加剂防水砂浆（堵塞水泥砂浆毛细孔）。（2）聚合物水泥防水砂浆（堵塞砂浆毛细孔，提高砂浆抗拉强度）。Ⅰ类干粉类聚合物水泥砂浆：将可再分散乳胶粉加入水泥及干砂中在工厂混合包装（益胶泥属干粉类，PA-C型为防水型...
