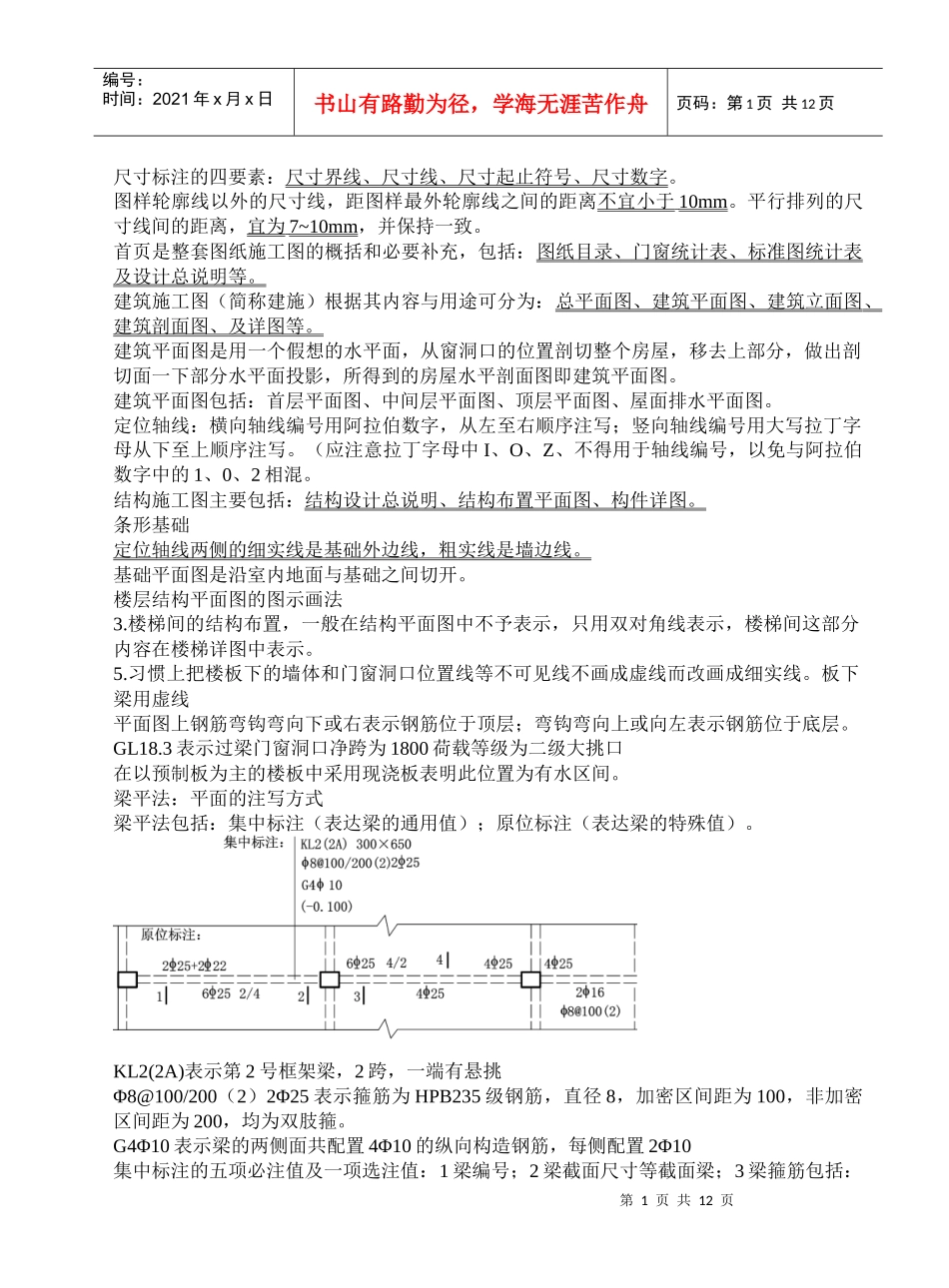

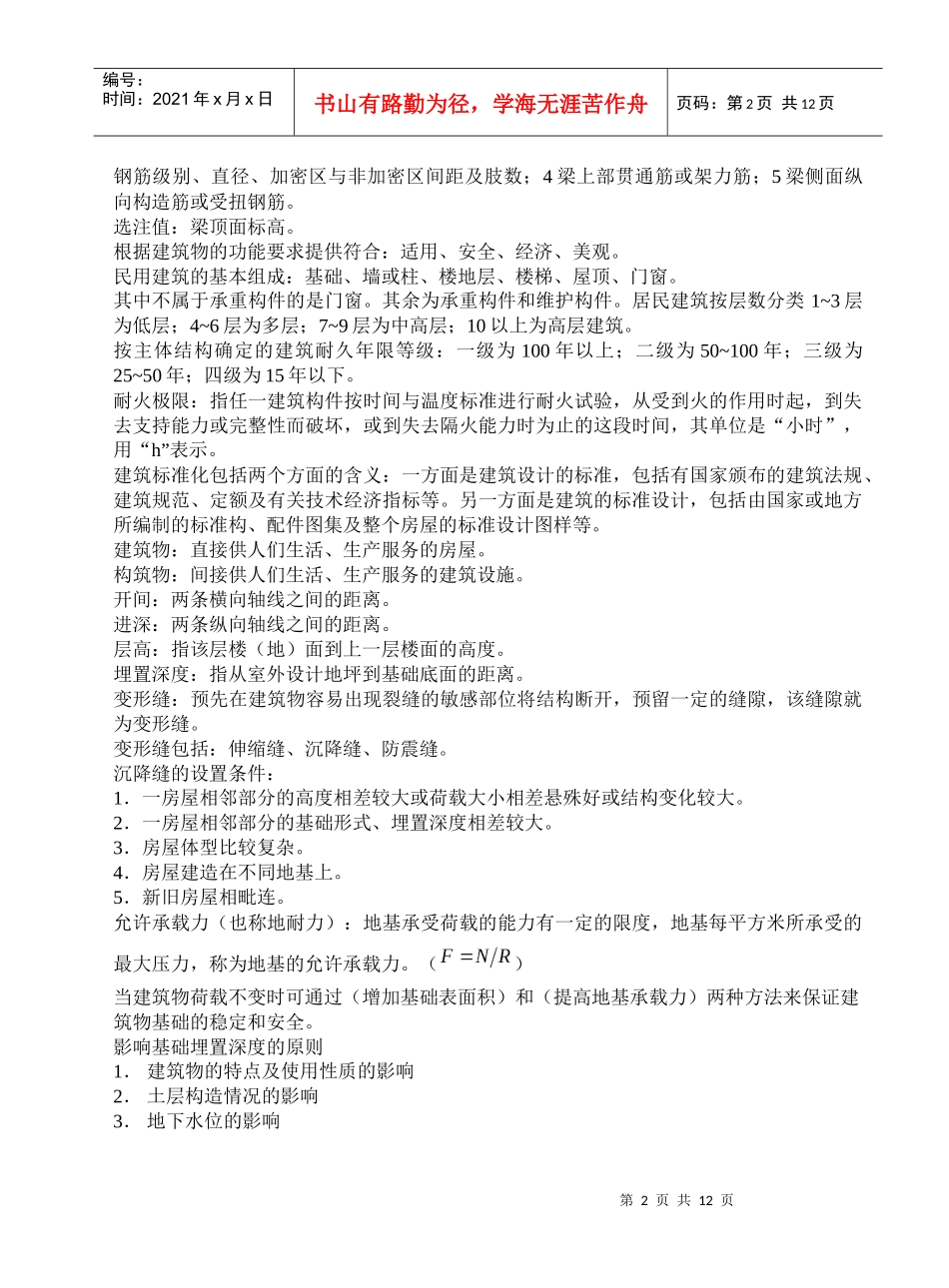

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页尺寸标注的四要素：尺寸界线、尺寸线、尺寸起止符号、尺寸数字。图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于10mm。平行排列的尺寸线间的距离，宜为7~10mm，并保持一致。首页是整套图纸施工图的概括和必要补充，包括：图纸目录、门窗统计表、标准图统计表及设计总说明等。建筑施工图（简称建施）根据其内容与用途可分为：总平面图、建筑平面图、建筑立面图、建筑剖面图、及详图等。建筑平面图是用一个假想的水平面，从窗洞口的位置剖切整个房屋，移去上部分，做出剖切面一下部分水平面投影，所得到的房屋水平剖面图即建筑平面图。建筑平面图包括：首层平面图、中间层平面图、顶层平面图、屋面排水平面图。定位轴线：横向轴线编号用阿拉伯数字，从左至右顺序注写；竖向轴线编号用大写拉丁字母从下至上顺序注写。（应注意拉丁字母中I、O、Z、不得用于轴线编号，以免与阿拉伯数字中的1、0、2相混。结构施工图主要包括：结构设计总说明、结构布置平面图、构件详图。条形基础定位轴线两侧的细实线是基础外边线，粗实线是墙边线。基础平面图是沿室内地面与基础之间切开。楼层结构平面图的图示画法3.楼梯间的结构布置，一般在结构平面图中不予表示，只用双对角线表示，楼梯间这部分内容在楼梯详图中表示。5.习惯上把楼板下的墙体和门窗洞口位置线等不可见线不画成虚线而改画成细实线。板下梁用虚线平面图上钢筋弯钩弯向下或右表示钢筋位于顶层；弯钩弯向上或向左表示钢筋位于底层。GL18.3表示过梁门窗洞口净跨为1800荷载等级为二级大挑口在以预制板为主的楼板中采用现浇板表明此位置为有水区间。梁平法：平面的注写方式梁平法包括：集中标注（表达梁的通用值）；原位标注（表达梁的特殊值）。KL2(2A)表示第2号框架梁，2跨，一端有悬挑Φ8@100/200（2）2Φ25表示箍筋为HPB235级钢筋，直径8，加密区间距为100，非加密区间距为200，均为双肢箍。G4Φ10表示梁的两侧面共配置4Φ10的纵向构造钢筋，每侧配置2Φ10集中标注的五项必注值及一项选注值：1梁编号；2梁截面尺寸等截面梁；3梁箍筋包括：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页钢筋级别、直径、加密区与非加密区间距及肢数；4梁上部贯通筋或架力筋；5梁侧面纵向构造筋或受扭钢筋。选注值：梁顶面标高。根据建筑物的功能要求提供符合：适用、安全、经济、美观。民用建筑的基本组成：基础、墙或柱、楼地层、楼梯、屋顶、门窗。其中不属于承重构件的是门窗。其余为承重构件和维护构件。居民建筑按层数分类1~3层为低层；4~6层为多层；7~9层为中高层；10以上为高层建筑。按主体结构确定的建筑耐久年限等级：一级为100年以上；二级为50~100年；三级为25~50年；四级为15年以下。耐火极限：指任一建筑构件按时间与温度标准进行耐火试验，从受到火的作用时起，到失去支持能力或完整性而破坏，或到失去隔火能力时为止的这段时间，其单位是“小时”，用“h”表示。建筑标准化包括两个方面的含义：一方面是建筑设计的标准，包括有国家颁布的建筑法规、建筑规范、定额及有关技术经济指标等。另一方面是建筑的标准设计，包括由国家或地方所编制的标准构、配件图集及整个房屋的标准设计图样等。建筑物：直接供人们生活、生产服务的房屋。构筑物：间接供人们生活、生产服务的建筑设施。开间：两条横向轴线之间的距离。进深：两条纵向轴线之间的距离。层高：指该层楼（地）面到上一层楼面的高度。埋置深度：指从室外设计地坪到基础底面的距离。变形缝：预先在建筑物容易出现裂缝的敏感部位将结构断开，预留一定的缝隙，该缝隙就为变形缝。变形缝包括：伸缩缝、沉降缝、防震缝。沉降缝的设置条件：1．一房屋相邻部分的高度相差较大或荷载大小相差悬殊好或结构变化较大。2．一房屋相邻部分的基础形式、埋置深度相差较大。3．房屋体型比较复杂。4．房屋建造在不同地基上。5．新旧房屋相毗连。允许承载力（也称地耐力）：地基承受荷载的能力有一定的限度，地基每平方米所承受的最大压力，称为地...
