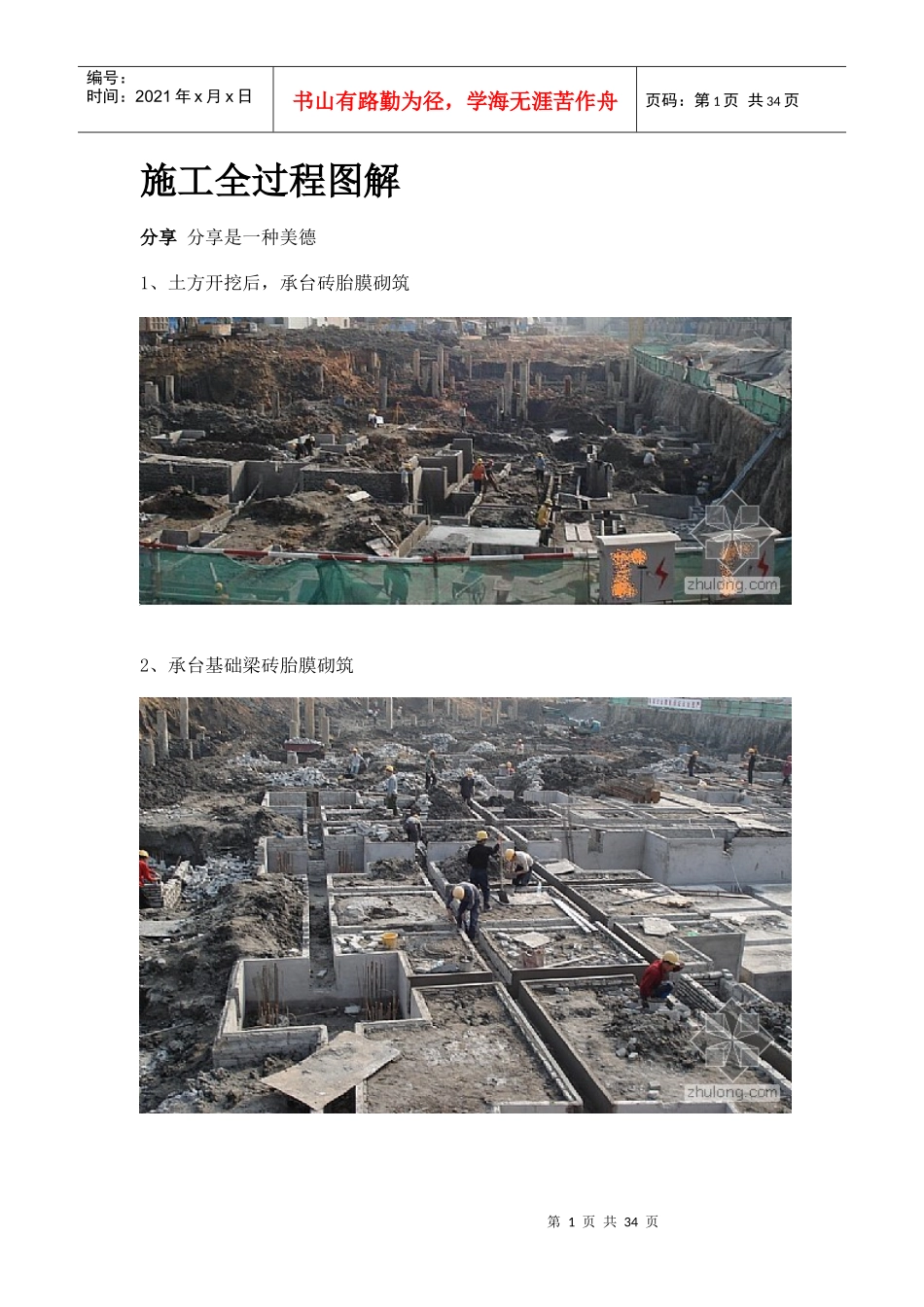

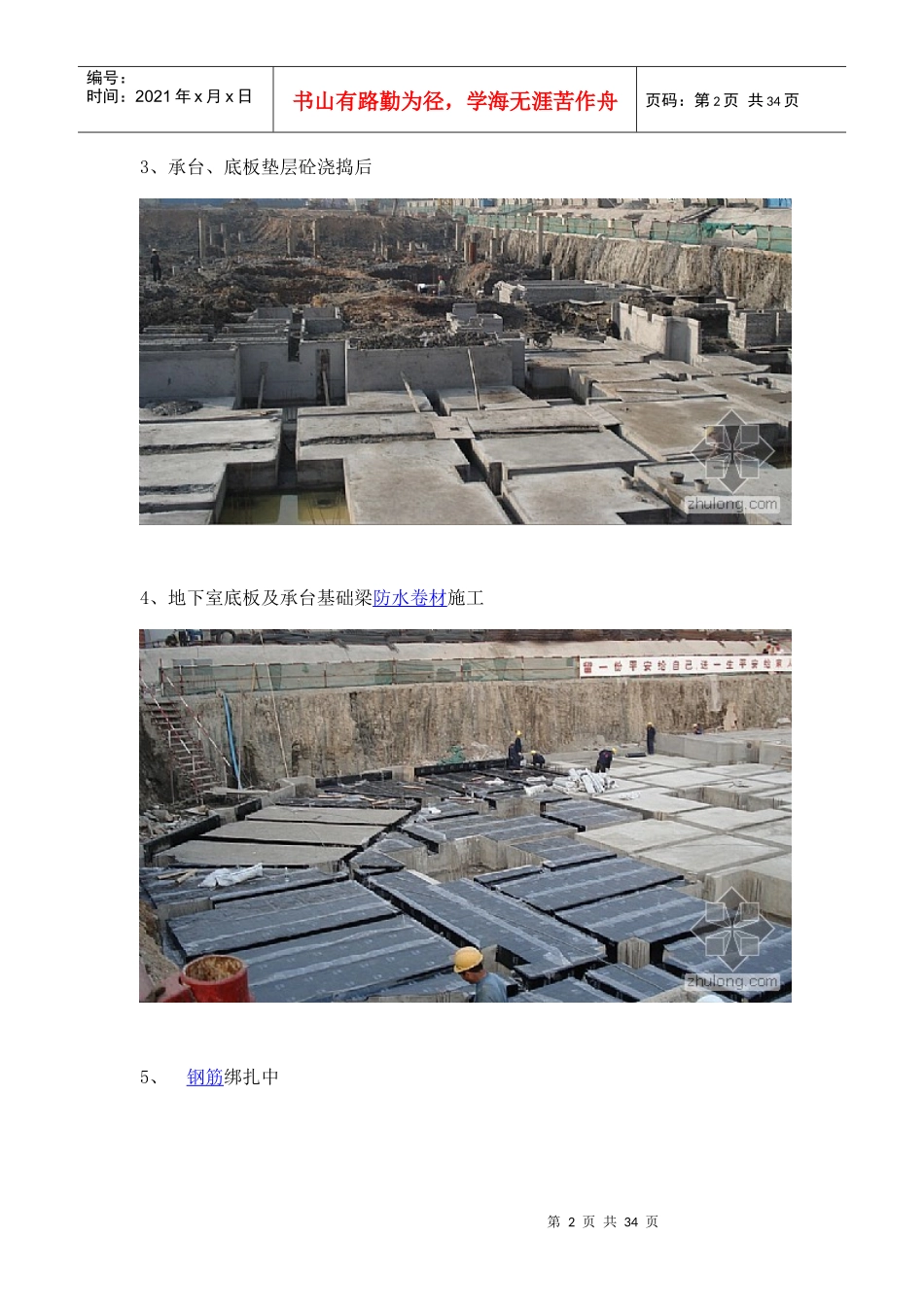

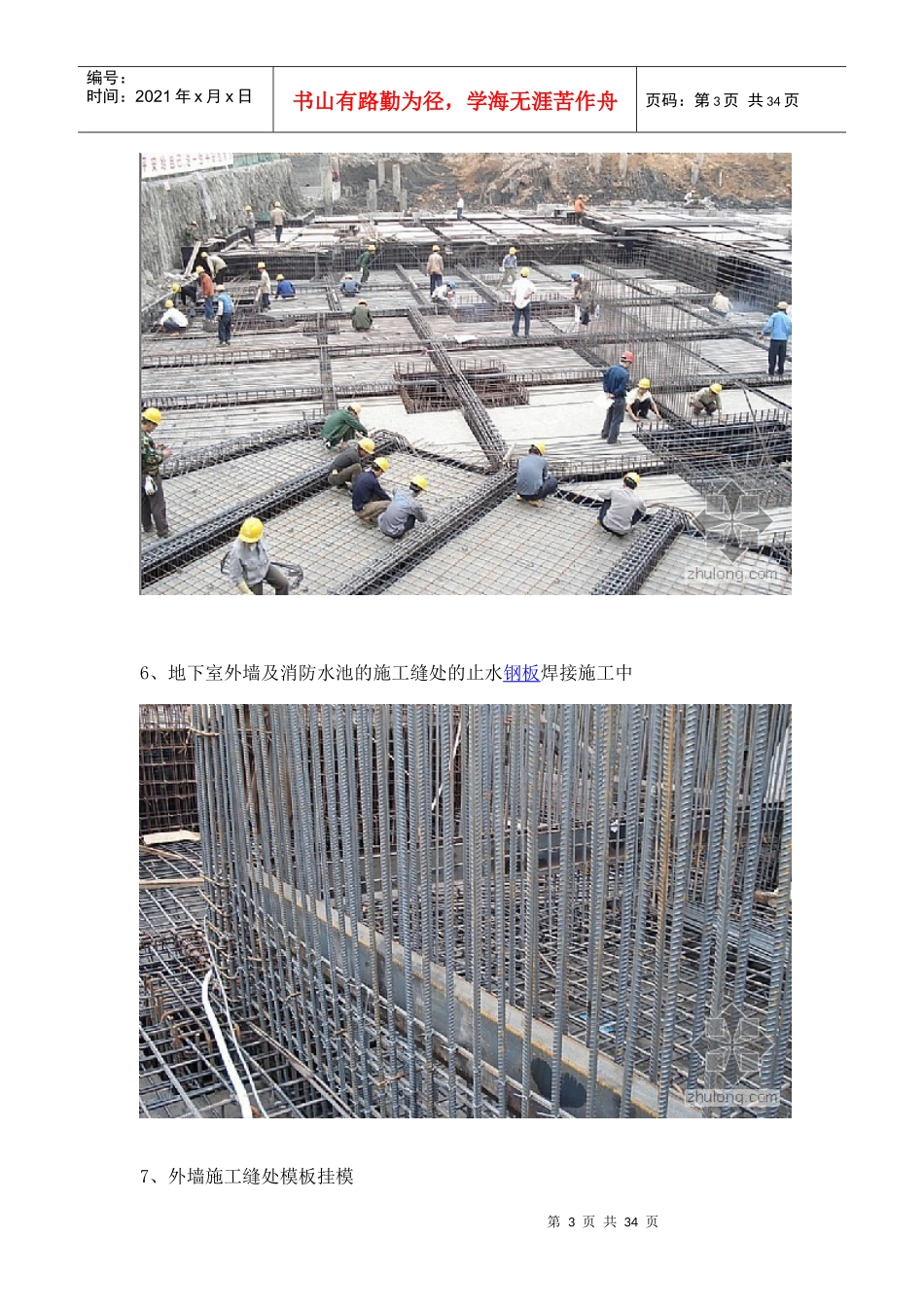

第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共34页施工全过程图解分享分享是一种美德1、土方开挖后,承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑第2页共34页第1页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共34页3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中第3页共34页第2页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共34页6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模第4页共34页第3页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共34页8、外墙模板挂模。注意要用止水螺杆9、管道预埋第5页共34页第4页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共34页10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模第6页共34页第5页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共34页11、止水钢板在柱的节点,当然各地在此次的做法可以都不大一样啊,有的地方的止水钢板有直接通过柱的箍筋,也就是箍筋断开,止水钢板不断,然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开,保证柱箍筋不断开。第7页共34页第6页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共34页12、地下室底板砼浇捣后第8页共34页第7页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共34页13、地下室放线,柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛第9页共34页第8页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共34页16、柱脚焊的定位钢筋17、地下室外墙模板施工中,止水螺杆外加一小块木块,目的是为了使以后割掉止水螺杆后留下的那个小凹槽,可以直接用水泥砂浆补平,以防止螺杆露在第10页共34页第9页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共34页外面。18、柱的垂直度检查第11页共34页第10页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共34页19、地下室柱的砼浇捣完毕第12页共34页第11页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共34页20、人防门预埋安装中第13页共34页第12页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共34页21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理第14页共34页第13页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第14页共34页23、外墙模板拆除后,外墙上的止水螺杆处理,人工凿除原先埋在砼中的小木块第15页共34页第14页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第15页共34页24、外墙止水螺杆割除后水泥砂浆修补第16页共34页第15页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第16页共34页25、外墙防水卷材施工中第17页共34页第16页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第17页共34页26、模板的支撑上面的顶托旋上去太高了,需要整改的地方。还有个别木方挑头太长了。第18页共34页第17页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第18页共34页27、圆柱模板安装施工中第19页共34页第18页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第19页共34页28、地下室拆模后的情景,呵呵,该处是消防水池的地方,满墙壁都是止水螺杆29、地下室第20页共34页第19页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第20页共34页30、地下室砖墙砌筑第21页共34页第20页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第21页共34页31、椭圆型车道施工中第22页共34页第21页共34页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第22页共34页32...
