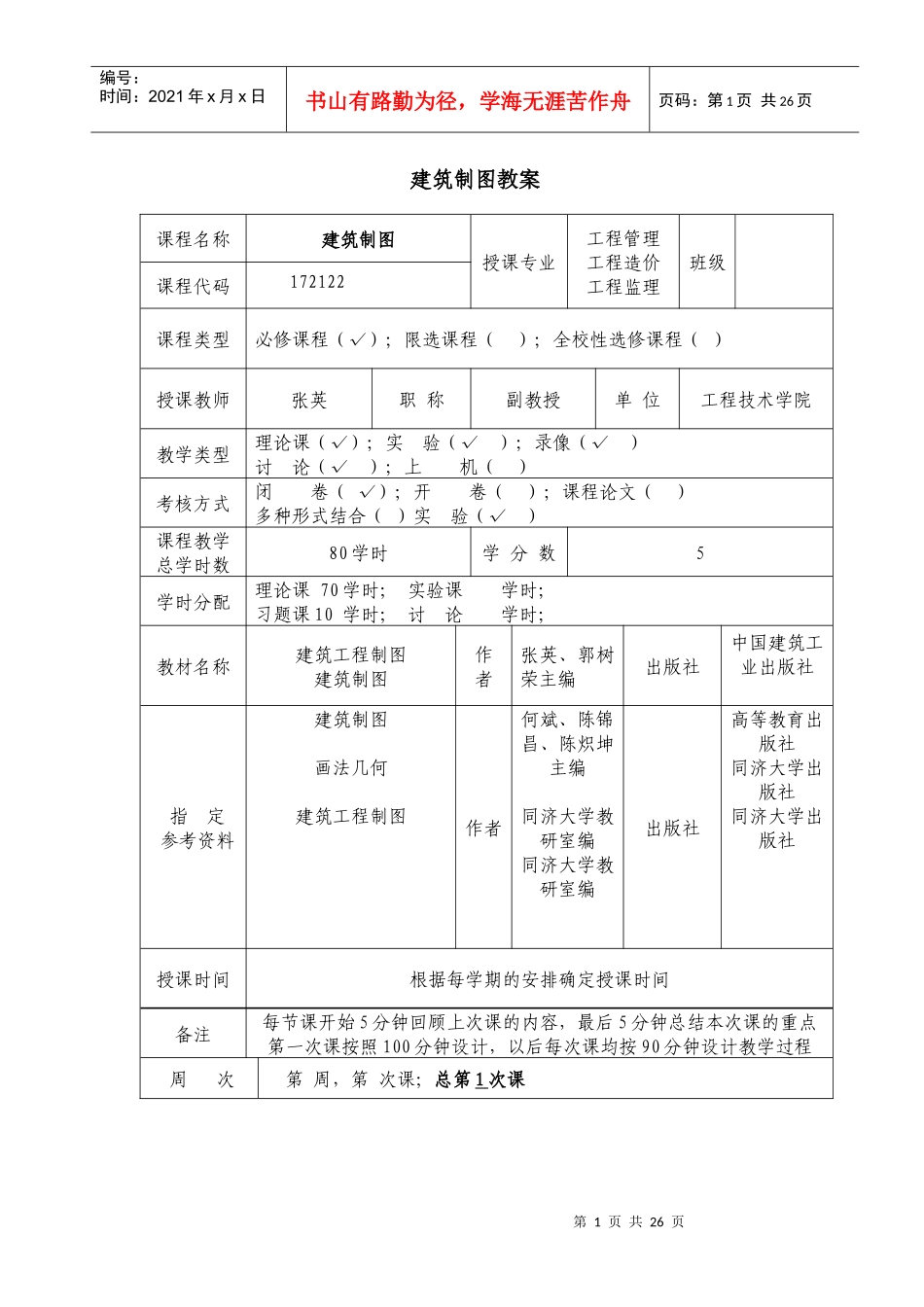

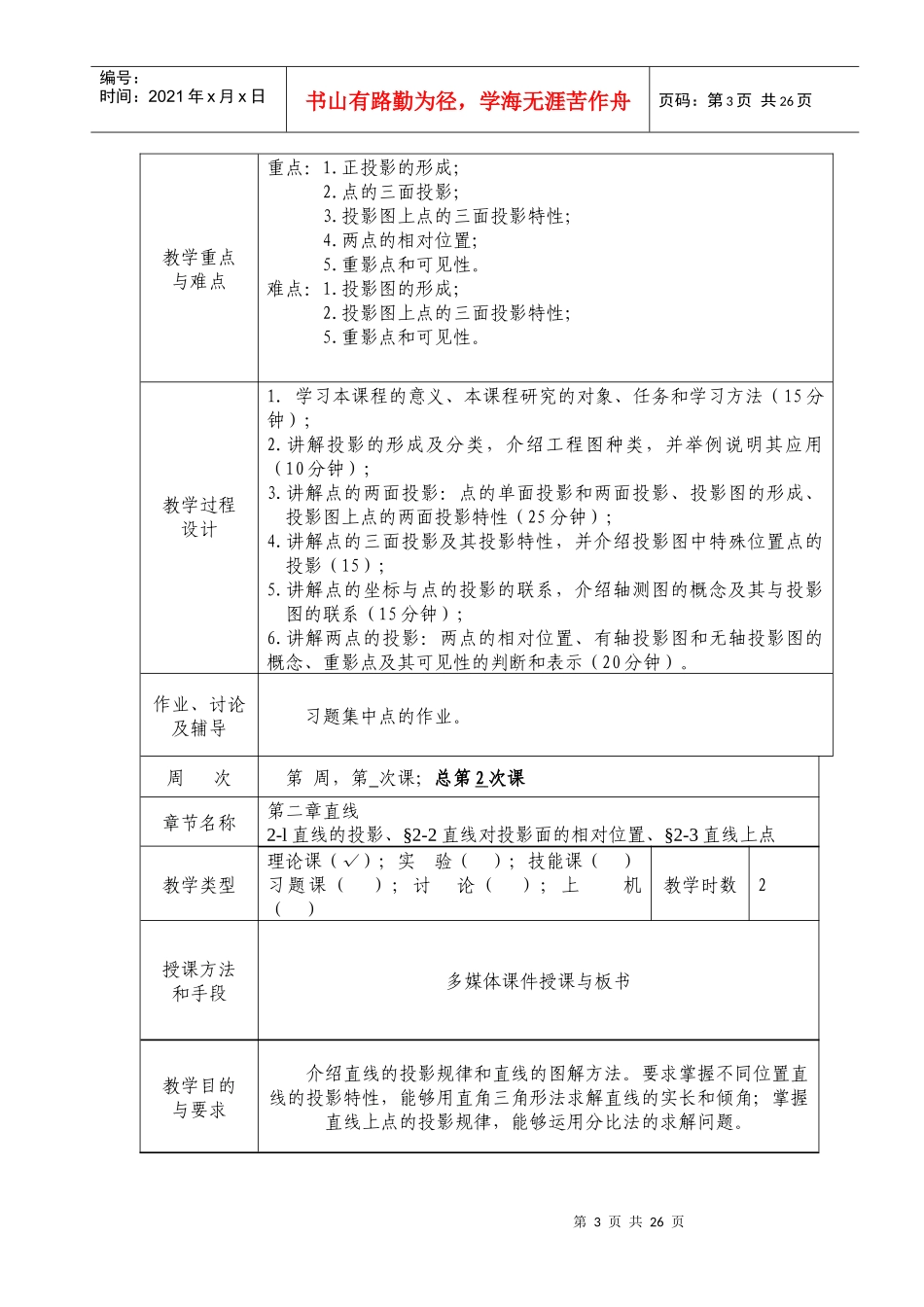

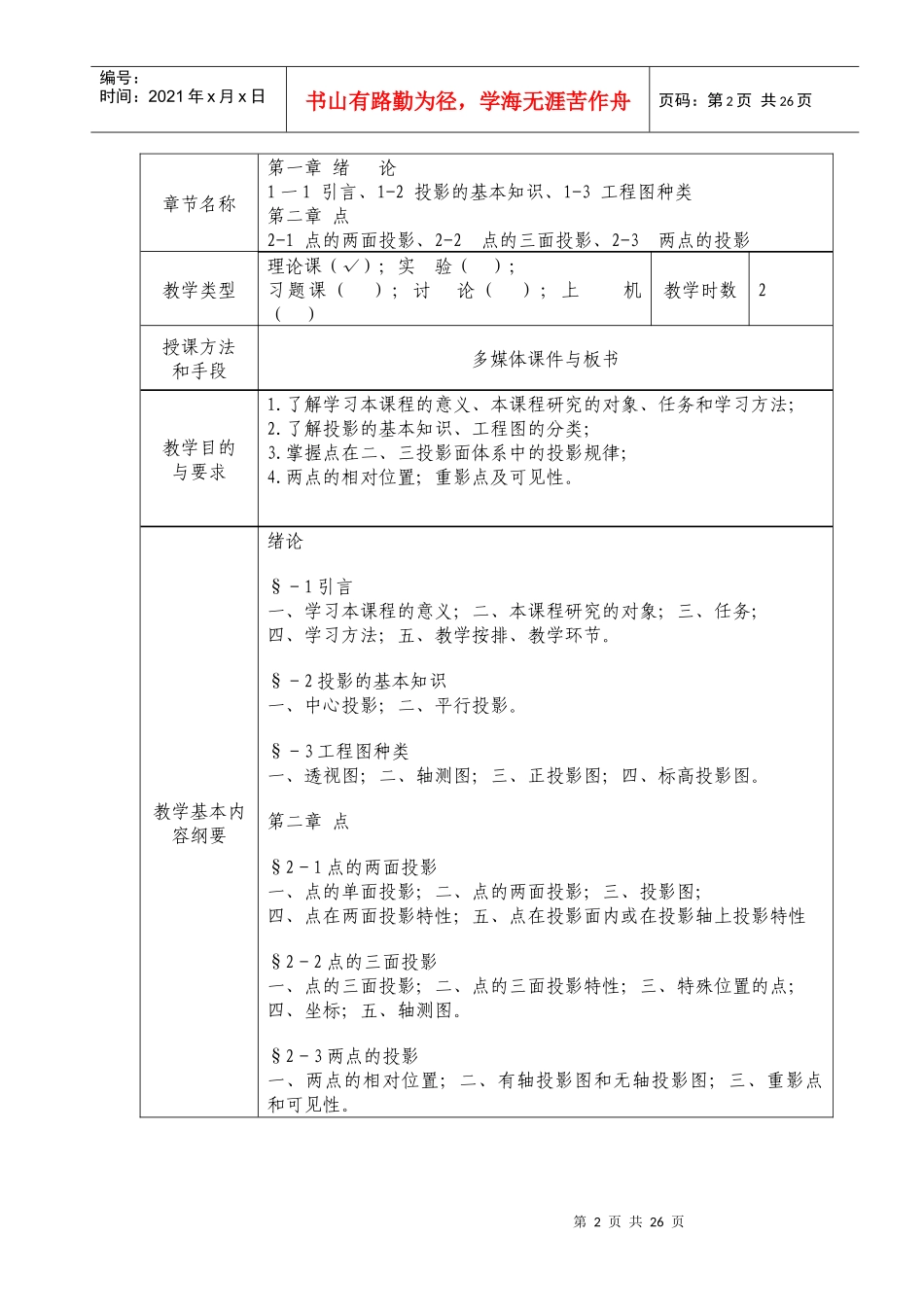

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页建筑制图教案课程名称建筑制图授课专业工程管理工程造价工程监理班级课程代码172122课程类型必修课程（√）；限选课程（）；全校性选修课程（）授课教师张英职称副教授单位工程技术学院教学类型理论课（√）；实验（√）；录像（√）讨论（√）；上机（）考核方式闭卷（√）；开卷（）；课程论文（）多种形式结合（）实验（√）课程教学总学时数80学时学分数5学时分配理论课70学时；实验课学时；习题课10学时；讨论学时；教材名称建筑工程制图建筑制图作者张英、郭树荣主编出版社中国建筑工业出版社指定参考资料建筑制图画法几何建筑工程制图作者何斌、陈锦昌、陈炽坤主编同济大学教研室编同济大学教研室编出版社高等教育出版社同济大学出版社同济大学出版社授课时间根据每学期的安排确定授课时间备注每节课开始5分钟回顾上次课的内容，最后5分钟总结本次课的重点第一次课按照100分钟设计，以后每次课均按90分钟设计教学过程周次第周，第次课；总第1次课第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页章节名称第一章绪论1一1引言、1-2投影的基本知识、1-3工程图种类第二章点2-1点的两面投影、2-2点的三面投影、2-3两点的投影教学类型理论课（√）；实验（）；习题课（）；讨论（）；上机（）教学时数2授课方法和手段多媒体课件与板书教学目的与要求1.了解学习本课程的意义、本课程研究的对象、任务和学习方法；2.了解投影的基本知识、工程图的分类；3.掌握点在二、三投影面体系中的投影规律；4.两点的相对位置；重影点及可见性。教学基本内容纲要绪论§－1引言一、学习本课程的意义；二、本课程研究的对象；三、任务；四、学习方法；五、教学按排、教学环节。§－2投影的基本知识一、中心投影；二、平行投影。§－3工程图种类一、透视图；二、轴测图；三、正投影图；四、标高投影图。第二章点§2－1点的两面投影一、点的单面投影；二、点的两面投影；三、投影图；四、点在两面投影特性；五、点在投影面内或在投影轴上投影特性§2－2点的三面投影一、点的三面投影；二、点的三面投影特性；三、特殊位置的点；四、坐标；五、轴测图。§2－3两点的投影一、两点的相对位置；二、有轴投影图和无轴投影图；三、重影点和可见性。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页教学重点与难点重点：1.正投影的形成；2.点的三面投影；3.投影图上点的三面投影特性；4.两点的相对位置；5.重影点和可见性。难点：1.投影图的形成；2.投影图上点的三面投影特性；5.重影点和可见性。教学过程设计1.学习本课程的意义、本课程研究的对象、任务和学习方法（15分钟）；2.讲解投影的形成及分类，介绍工程图种类，并举例说明其应用（10分钟）；3.讲解点的两面投影：点的单面投影和两面投影、投影图的形成、投影图上点的两面投影特性（25分钟）；4.讲解点的三面投影及其投影特性，并介绍投影图中特殊位置点的投影（15）；5.讲解点的坐标与点的投影的联系，介绍轴测图的概念及其与投影图的联系（15分钟）；6.讲解两点的投影：两点的相对位置、有轴投影图和无轴投影图的概念、重影点及其可见性的判断和表示（20分钟）。作业、讨论及辅导习题集中点的作业。周次第周，第次课；总第2次课章节名称第二章直线2-l直线的投影、§2-2直线对投影面的相对位置、§2-3直线上点教学类型理论课（√）；实验（）；技能课（）习题课（）；讨论（）；上机（）教学时数2授课方法和手段多媒体课件授课与板书教学目的与要求介绍直线的投影规律和直线的图解方法。要求掌握不同位置直线的投影特性，能够用直角三角形法求解直线的实长和倾角；掌握直线上点的投影规律，能够运用分比法的求解问题。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页教学基本内容纲要第三章直线§2－1直线的投影一、直线的投影特性；二、直线的投影图。§2－2直线对投影面的相对位置一、一般位置直线；二、...
