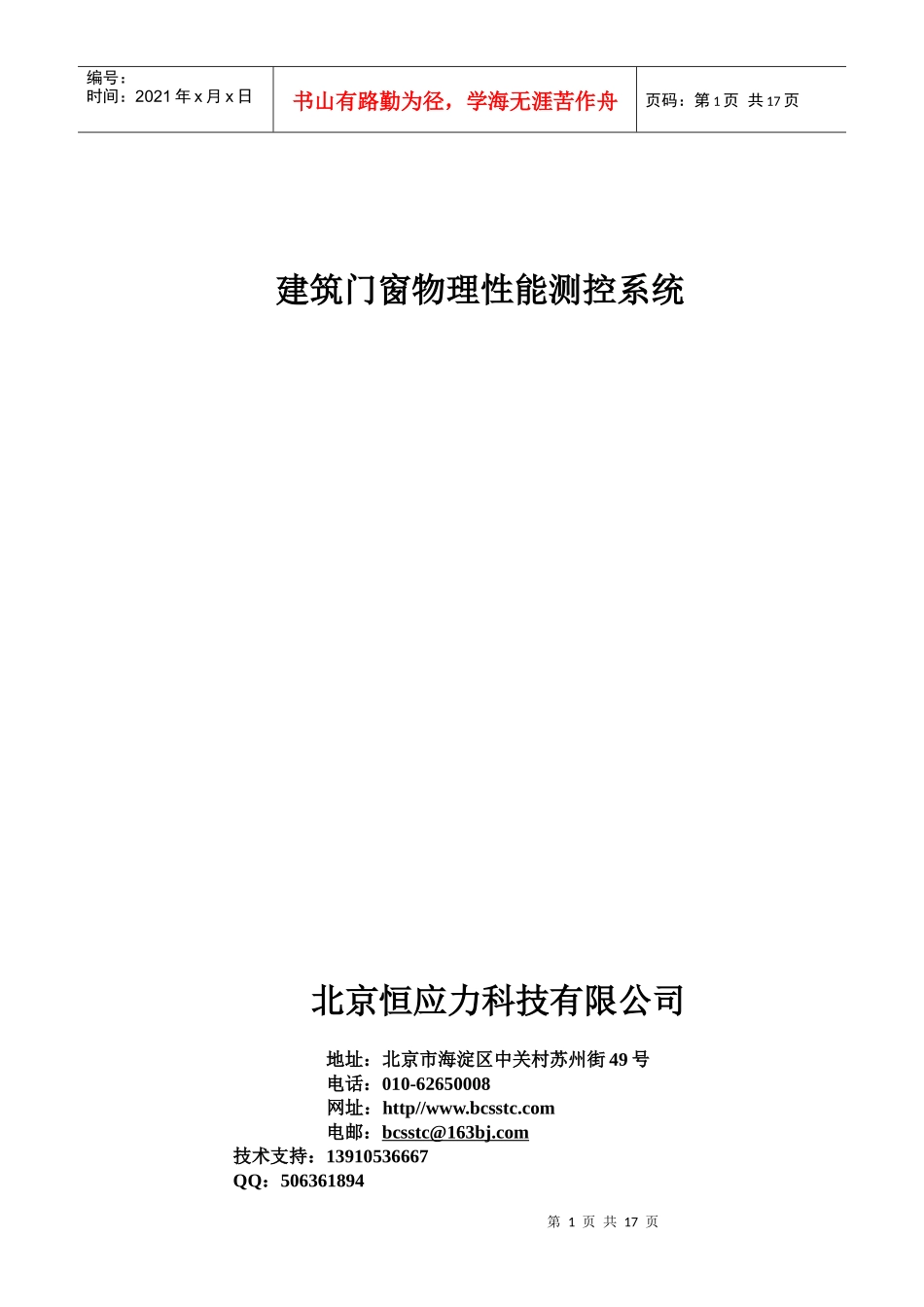

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页建筑门窗物理性能测控系统北京恒应力科技有限公司地址：北京市海淀区中关村苏州街49号电话：010-62650008网址：http//www.bcsstc.com电邮：bcsstc@163bj.com技术支持：13910536667QQ：506361894第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页前言风压性能分级及检测方法》建筑门窗动风压三性检测国家标准研制，用于建筑门窗试验室动风压性能检测的装置。该装置用于检测建筑门窗气密、水密、抗风压性能。本设备可采用自动操作方式，压力控制、数据采集、分级指标计算以及生成报告和记录的过程由计算机自动完成。本设备具有结构简单、使用方便、准确可靠、性能价格比高的优点，适合各级地方质量监督检测部门和幕墙生产厂家使用。1．本设备执行或参考以下标准：GB/T7106--2008《建筑外窗气密、水密、抗风压性能分级及检测方法》GB/T7106--2002《建筑外窗抗风压性能分级及检测方法》GB/T7107--2002《建筑外窗气密性能分级及检测方法》GB/T7108--2002《建筑外窗水密性能分级及检测方法》GB/T13685-1992《建筑外门抗风压性能分级及检测方法》GB/T13686-1992《建筑外门空气渗透和雨水渗漏性能分级及检测方法》GB/T5823《建筑门窗术语》GB/T5824《建筑门窗洞口尺寸系列》技术指标根据国家标准要求，本设备主要技术指标如下：1．抗风压性能：（1）压差：≥±15000Pa（2）加压方式：稳定加压（≥±1500Pa、精度≤2%）、波动加压(±500Pa周期≥3s、精度≤2%周期2s~6s)（3）位移量：0–8mm2．气密性能：(1)(1)空气流量：0~200m3/h(2)(2)压差精度：≤2%3．水密性能：（2）（1）稳定加压淋水量：2l/m2.min（3）（2）波动加压淋水量：3l/m2.min（4）（3）压差精度：≤2%周期3s~5s。5．检测结果整理：数据计算、定级、检测报告、原始记录可全部由计算机处理。*其它指标如有变动，恕不另行通知第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页电脑操作台第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页静压箱部分第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页全景图设备组成本设备由模拟压力系统、淋水系统、控制系统、检测系统、数据采集处理系统等组成。由硬件部分和软件部分构成。安装位置大小：长6000mm*宽5000mm*高4500mm试验准备软件部分在电脑桌面上找到第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页双击打开,软件主页面如下:显示空气压力，根据不同试验项目自动切换量程。第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页做变型检测时显示位移值显示工作状态正压时点击此按钮负压时点击此按钮点击此按钮切换到700Pa压力传感器点击此按钮切换到7000Pa压力传感器第8页共17页第7页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共17页点击此按钮切换到喷水点击此按钮切换到放水，水密试验时用。试验信息包括：1.新建编号，做试验前先新建编号。2.在试验编号下拉菜单里选择已新建的编号。3.在樘次里选择第几樘。4.在试验项目中选择试验项目。、1）.正压总渗透量检测2）.负压总渗透量检测3）.正压附加渗透量检测4）.负压附加渗透量检测第9页共17页第8页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共17页5）.雨水稳定加压渗漏量检测6）.雨水波动加压渗漏量检测7）.正压变形检测8）.负压变形检测9）.正压反复受荷检测10）.负压反复受荷检测11）.正压安全检测12）.负压安全检测在信息录入中录入相应的试验信息，注意保存。第10页共17页第9页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共17页试验数据会自动保存到数据库里，点击计算系统会自动算出试验结果。第11页共17页第10页共17页编号：时间：2021年x...
