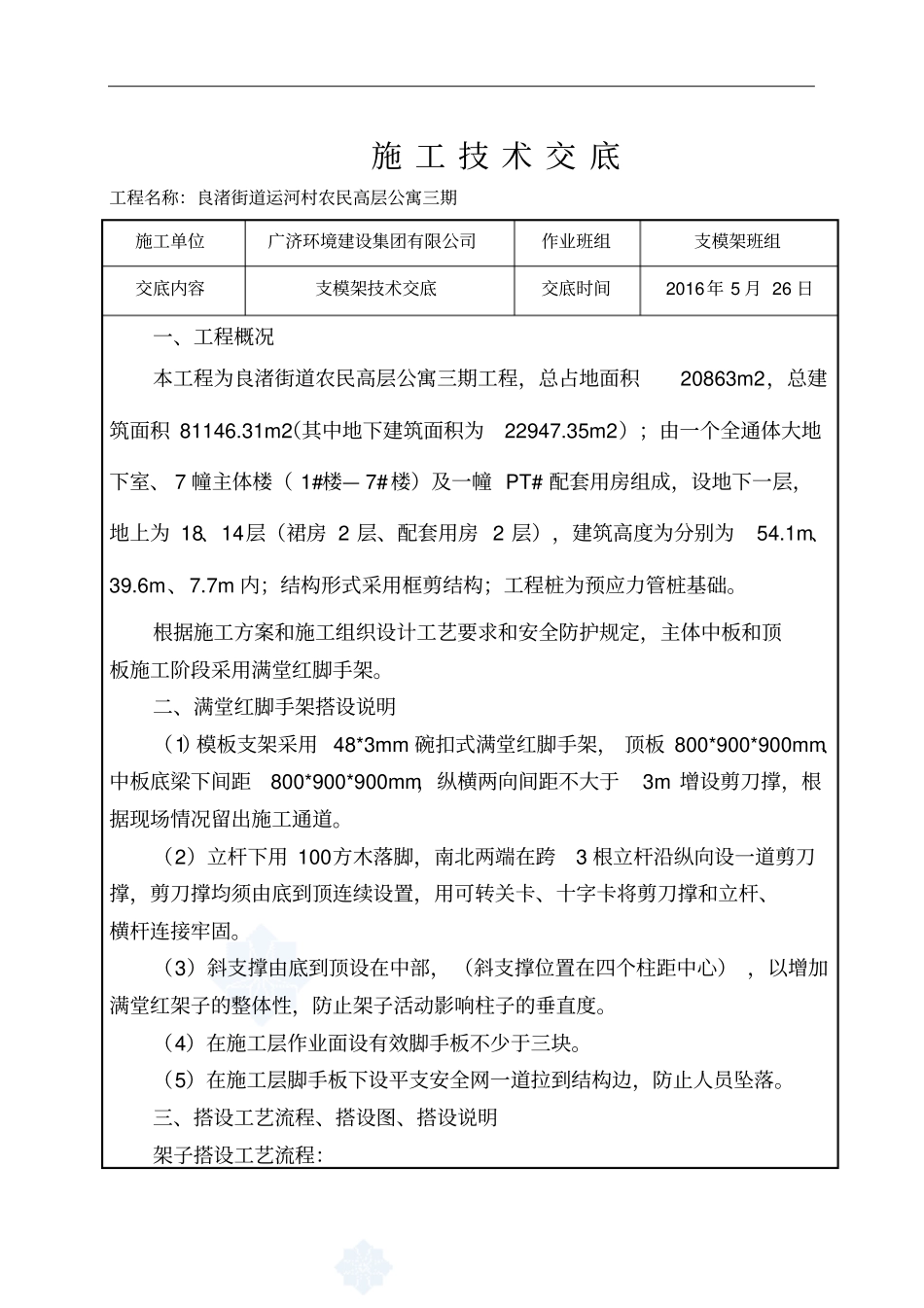

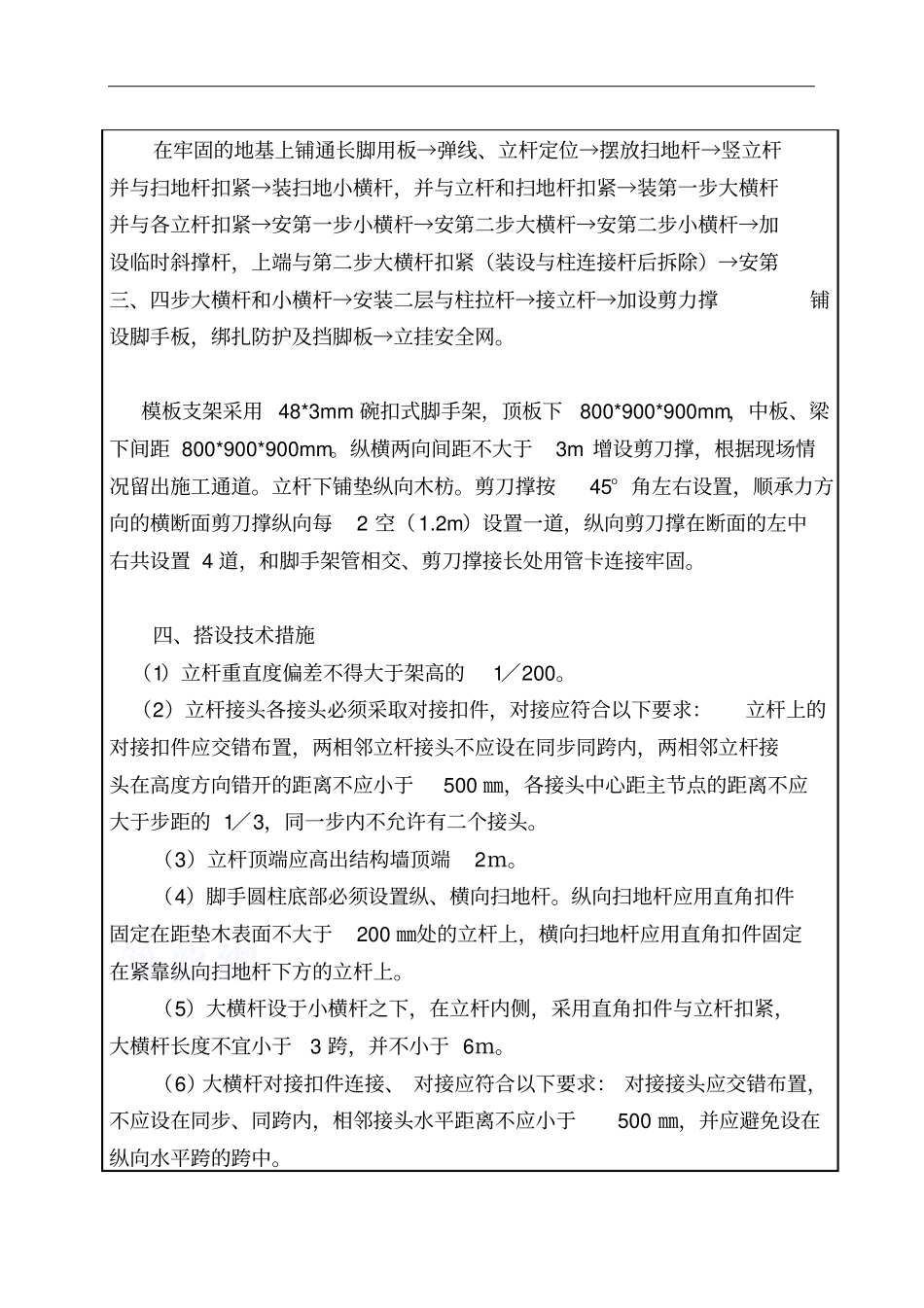

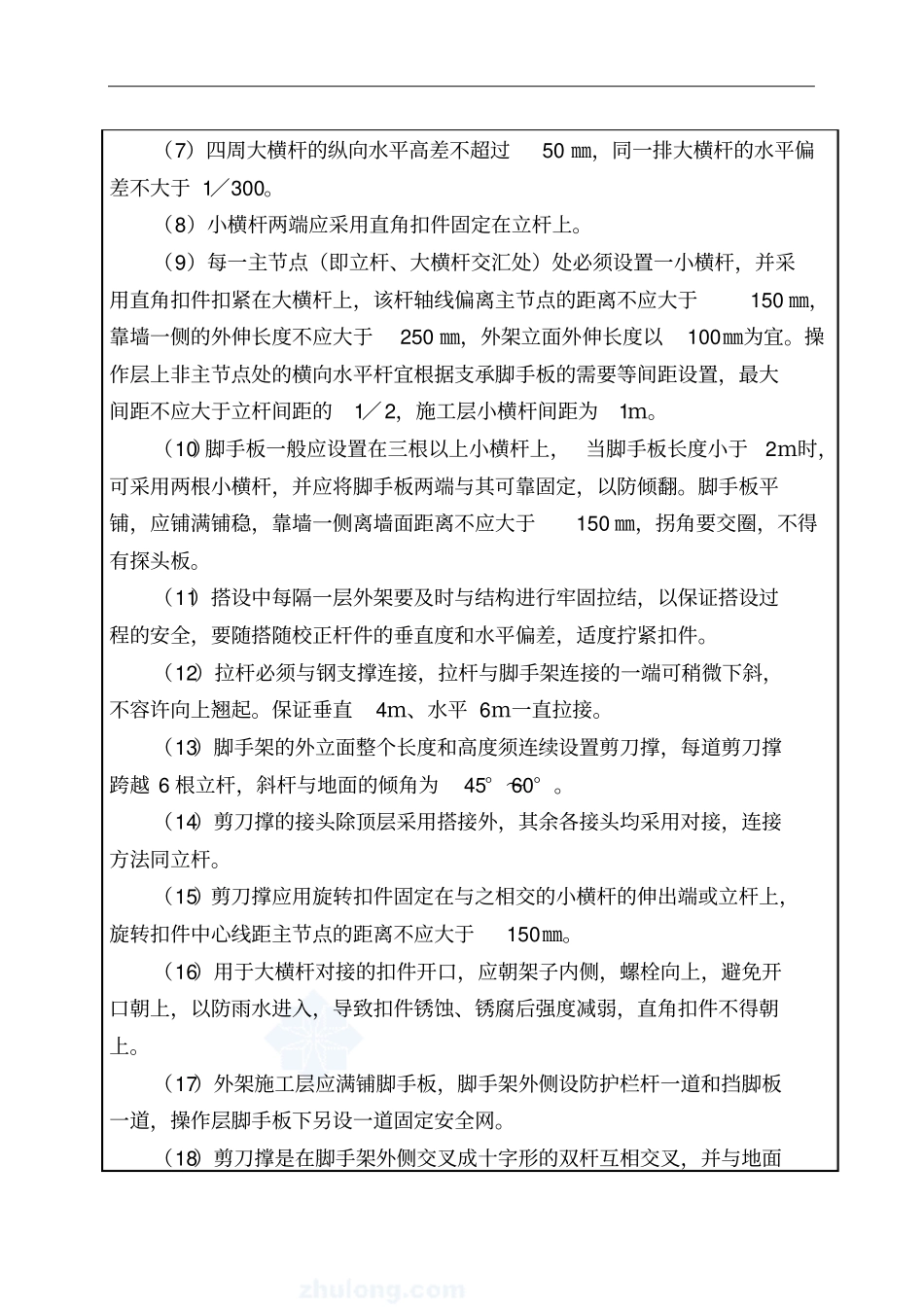

施工技术交底工程名称：良渚街道运河村农民高层公寓三期施工单位广济环境建设集团有限公司作业班组支模架班组交底内容支模架技术交底交底时间2016年5月26日一、工程概况本工程为良渚街道农民高层公寓三期工程，总占地面积20863m2，总建筑面积81146.31m2（其中地下建筑面积为22947.35m2）；由一个全通体大地下室、7幢主体楼（1#楼—7#楼）及一幢PT#配套用房组成，设地下一层，地上为18、14层（裙房2层、配套用房2层），建筑高度为分别为54.1m、39.6m、7.7m内；结构形式采用框剪结构；工程桩为预应力管桩基础。根据施工方案和施工组织设计工艺要求和安全防护规定，主体中板和顶板施工阶段采用满堂红脚手架。二、满堂红脚手架搭设说明（1）模板支架采用48*3mm碗扣式满堂红脚手架，顶板800*900*900mm、中板底梁下间距800*900*900mm，纵横两向间距不大于3m增设剪刀撑，根据现场情况留出施工通道。（2）立杆下用100方木落脚，南北两端在跨3根立杆沿纵向设一道剪刀撑，剪刀撑均须由底到顶连续设置，用可转关卡、十字卡将剪刀撑和立杆、横杆连接牢固。（3）斜支撑由底到顶设在中部，（斜支撑位置在四个柱距中心），以增加满堂红架子的整体性，防止架子活动影响柱子的垂直度。（4）在施工层作业面设有效脚手板不少于三块。（5）在施工层脚手板下设平支安全网一道拉到结构边，防止人员坠落。三、搭设工艺流程、搭设图、搭设说明架子搭设工艺流程：在牢固的地基上铺通长脚用板→弹线、立杆定位→摆放扫地杆→竖立杆并与扫地杆扣紧→装扫地小横杆，并与立杆和扫地杆扣紧→装第一步大横杆并与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→加设临时斜撑杆，上端与第二步大横杆扣紧（装设与柱连接杆后拆除）→安第三、四步大横杆和小横杆→安装二层与柱拉杆→接立杆→加设剪力撑铺设脚手板，绑扎防护及挡脚板→立挂安全网。模板支架采用48*3mm碗扣式脚手架，顶板下800*900*900mm，中板、梁下间距800*900*900mm。纵横两向间距不大于3m增设剪刀撑，根据现场情况留出施工通道。立杆下铺垫纵向木枋。剪刀撑按45°角左右设置，顺承力方向的横断面剪刀撑纵向每2空（1.2m）设置一道，纵向剪刀撑在断面的左中右共设置4道，和脚手架管相交、剪刀撑接长处用管卡连接牢固。四、搭设技术措施（1）立杆重直度偏差不得大于架高的1／200。（2）立杆接头各接头必须采取对接扣件，对接应符合以下要求：立杆上的对接扣件应交错布置，两相邻立杆接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500㎜，各接头中心距主节点的距离不应大于步距的1／3，同一步内不允许有二个接头。（3）立杆顶端应高出结构墙顶端2ｍ。（4）脚手圆柱底部必须设置纵、横向扫地杆。纵向扫地杆应用直角扣件固定在距垫木表面不大于200㎜处的立杆上，横向扫地杆应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。（5）大横杆设于小横杆之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并不小于6ｍ。（6）大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500㎜，并应避免设在纵向水平跨的跨中。（7）四周大横杆的纵向水平高差不超过50㎜，同一排大横杆的水平偏差不大于1／300。（8）小横杆两端应采用直角扣件固定在立杆上。（9）每一主节点（即立杆、大横杆交汇处）处必须设置一小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不应大于150㎜，靠墙一侧的外伸长度不应大于250㎜，外架立面外伸长度以100㎜为宜。操作层上非主节点处的横向水平杆宜根据支承脚手板的需要等间距设置，最大间距不应大于立杆间距的1／2，施工层小横杆间距为1ｍ。（10）脚手板一般应设置在三根以上小横杆上，当脚手板长度小于2ｍ时，可采用两根小横杆，并应将脚手板两端与其可靠固定，以防倾翻。脚手板平铺，应铺满铺稳，靠墙一侧离墙面距离不应大于150㎜，拐角要交圈，不得有探头板。（11）搭设中每隔一层外架要及时与结构进行牢固拉结，以保证搭设过程的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件。（12）拉杆必须...
