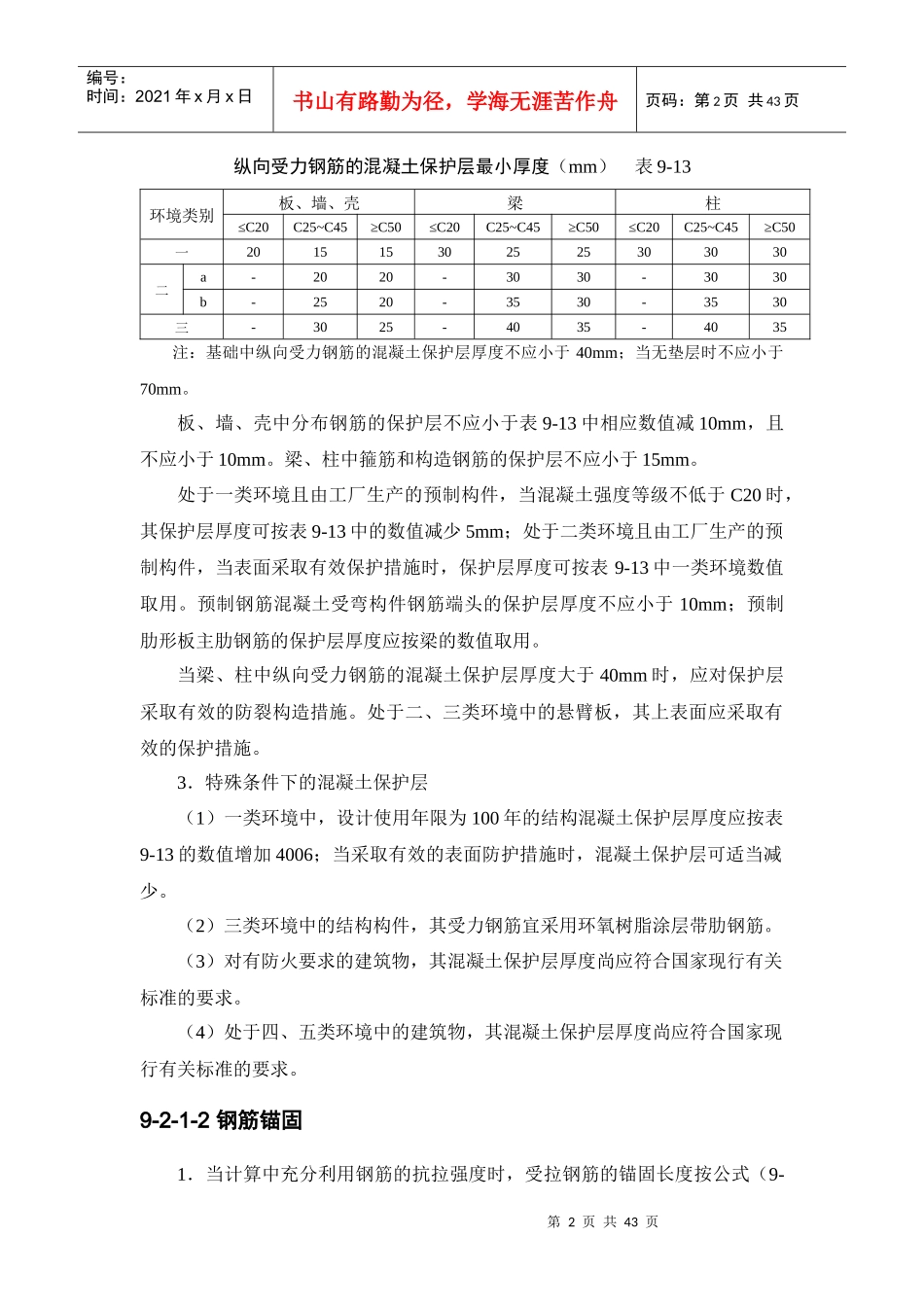

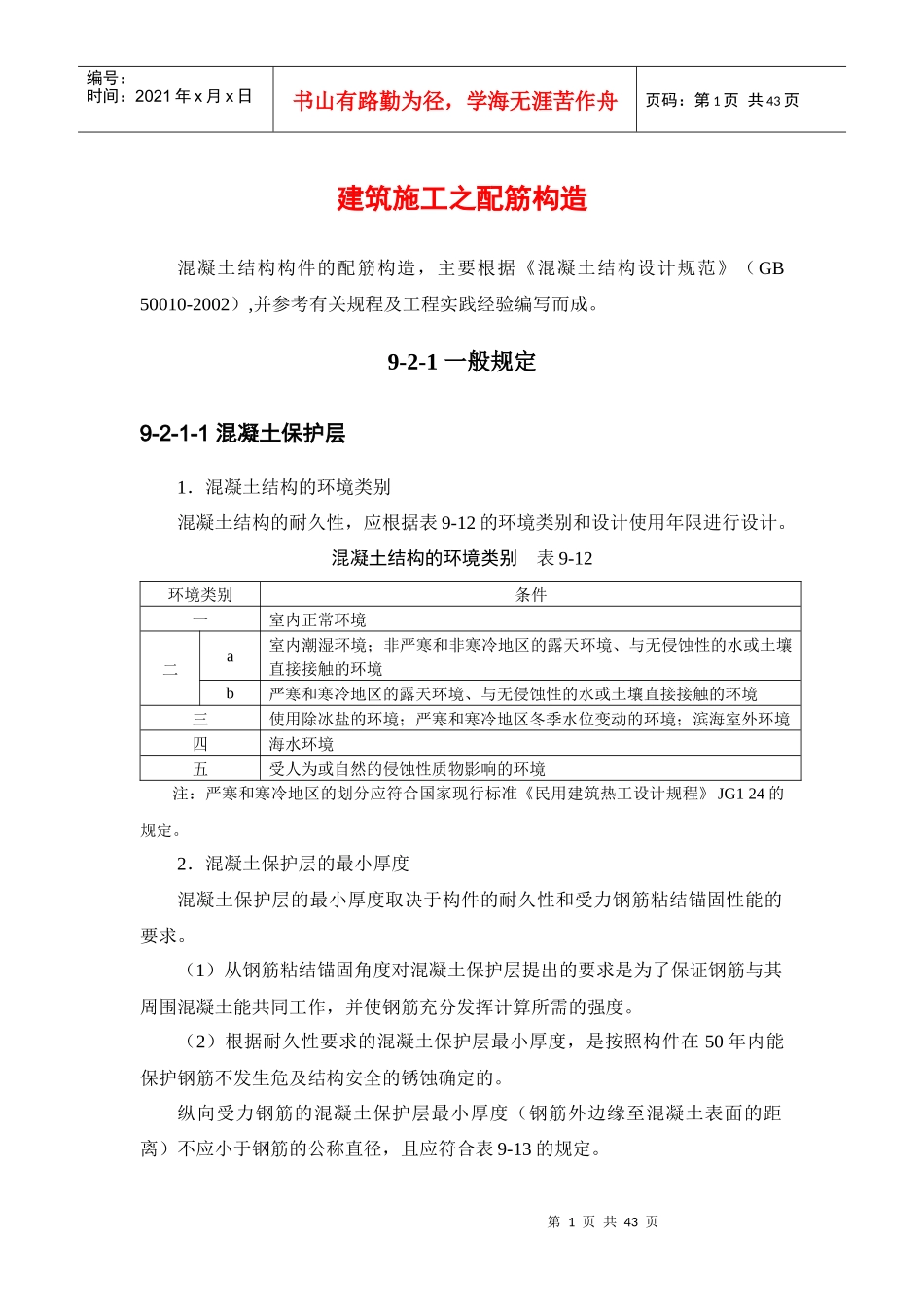

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页建筑施工之配筋构造混凝土结构构件的配筋构造，主要根据《混凝土结构设计规范》（GB50010-2002）,并参考有关规程及工程实践经验编写而成。9-2-1一般规定9-2-1-1混凝土保护层1．混凝土结构的环境类别混凝土结构的耐久性，应根据表9-12的环境类别和设计使用年限进行设计。混凝土结构的环境类别表9-12环境类别条件一室内正常环境二a室内潮湿环境；非严寒和非寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境b严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境；严寒和寒冷地区冬季水位变动的环境；滨海室外环境四海水环境五受人为或自然的侵蚀性质物影响的环境注：严寒和寒冷地区的划分应符合国家现行标准《民用建筑热工设计规程》JG124的规定。2．混凝土保护层的最小厚度混凝土保护层的最小厚度取决于构件的耐久性和受力钢筋粘结锚固性能的要求。（1）从钢筋粘结锚固角度对混凝土保护层提出的要求是为了保证钢筋与其周围混凝土能共同工作，并使钢筋充分发挥计算所需的强度。（2）根据耐久性要求的混凝土保护层最小厚度，是按照构件在50年内能保护钢筋不发生危及结构安全的锈蚀确定的。纵向受力钢筋的混凝土保护层最小厚度（钢筋外边缘至混凝土表面的距离）不应小于钢筋的公称直径，且应符合表9-13的规定。第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页纵向受力钢筋的混凝土保护层最小厚度（mm）表9-13环境类别板、墙、壳梁柱≤C20C25~C45≥C50≤C20C25~C45≥C50≤C20C25~C45≥C50一201515302525303030二a-2020-3030-3030b-2520-3530-3530三-3025-4035-4035注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。板、墙、壳中分布钢筋的保护层不应小于表9-13中相应数值减10mm，且不应小于10mm。梁、柱中箍筋和构造钢筋的保护层不应小于15mm。处于一类环境且由工厂生产的预制构件，当混凝土强度等级不低于C20时，其保护层厚度可按表9-13中的数值减少5mm；处于二类环境且由工厂生产的预制构件，当表面采取有效保护措施时，保护层厚度可按表9-13中一类环境数值取用。预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm；预制肋形板主肋钢筋的保护层厚度应按梁的数值取用。当梁、柱中纵向受力钢筋的混凝土保护层厚度大于40mm时，应对保护层采取有效的防裂构造措施。处于二、三类环境中的悬臂板，其上表面应采取有效的保护措施。3．特殊条件下的混凝土保护层（1）一类环境中，设计使用年限为100年的结构混凝土保护层厚度应按表9-13的数值增加4006；当采取有效的表面防护措施时，混凝土保护层可适当减少。（2）三类环境中的结构构件，其受力钢筋宜采用环氧树脂涂层带肋钢筋。（3）对有防火要求的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。（4）处于四、五类环境中的建筑物，其混凝土保护层厚度尚应符合国家现行有关标准的要求。9-2-1-2钢筋锚固1．当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固长度按公式（9-第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页1）计算，不应小于表9-14规定的数值。纵向受拉钢筋的最小锚固长度la（mm）表9-14钢筋类型混凝土强度等级C15C20~C25C30~C35d≥C40HPB235级40d30d25d20dHRB335级50d40d30d25dHRB400与RRB400级-45d3530d注：1．当圆钢筋末端应做180°弯钩，弯后平直段长度不应小于3d；2．在任何情况下，纵向受拉钢筋的锚固长度不应小于250d；3．d-钢筋公称直径。当符合下列条件时，表9-14的锚固长度应进行修正。（1）当HRB335、HRB400和RRB400级钢筋的直径大于25mm时，其锚固长度应乘以修正系数1.1；（2）HRB335,HRB400和RRB400级环氧树脂涂层钢筋的锚固长度，应乘以修正系数1.25；（3）当钢筋在混凝土施工过程中易受扰动（如滑模施工）时，其锚固长度应乘以修正系数1.1；（4）当HRB335,HRB400和RRB400级钢筋在锚固区的混凝土保护层厚度大于钢筋直径的3倍且配有...
