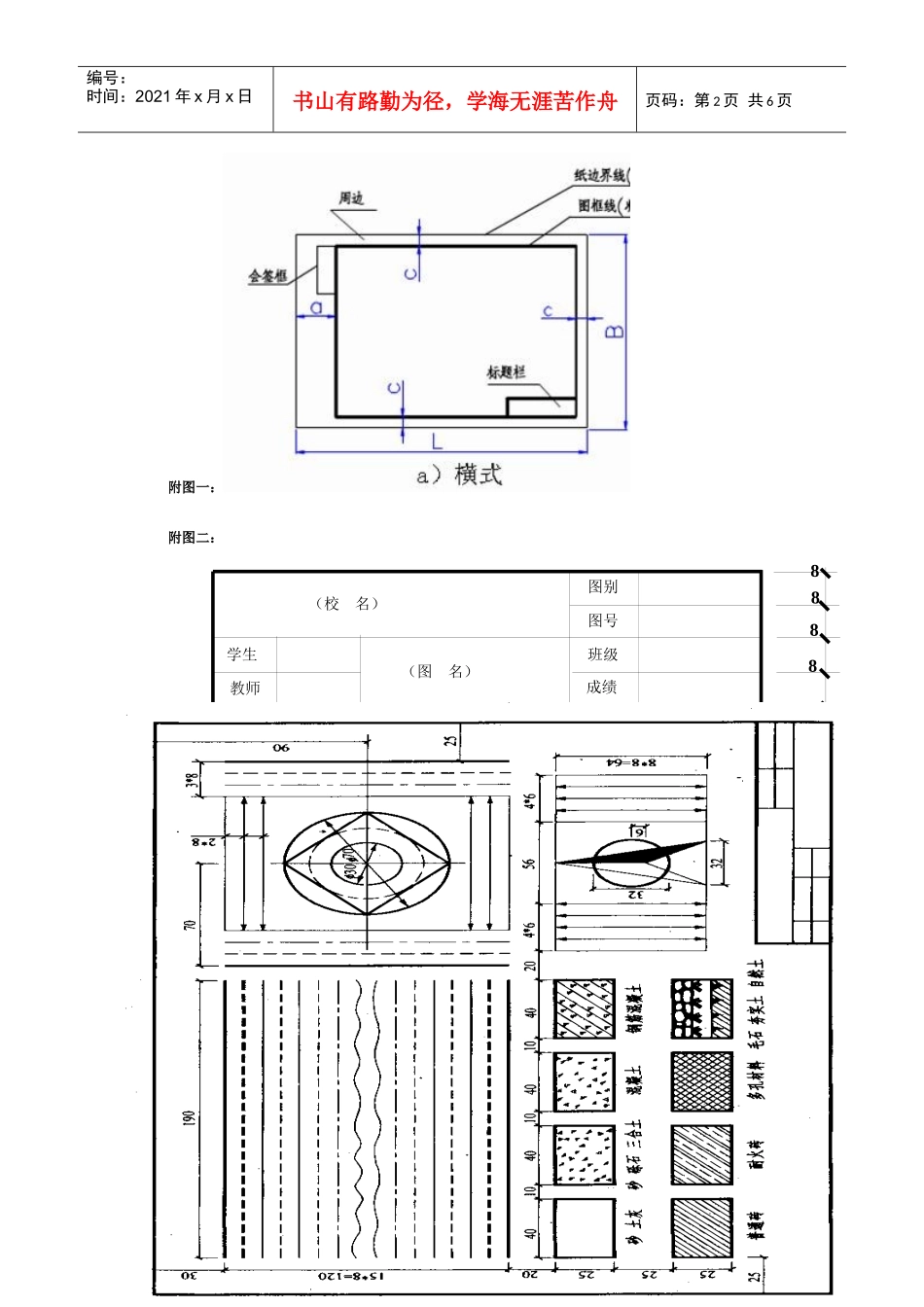

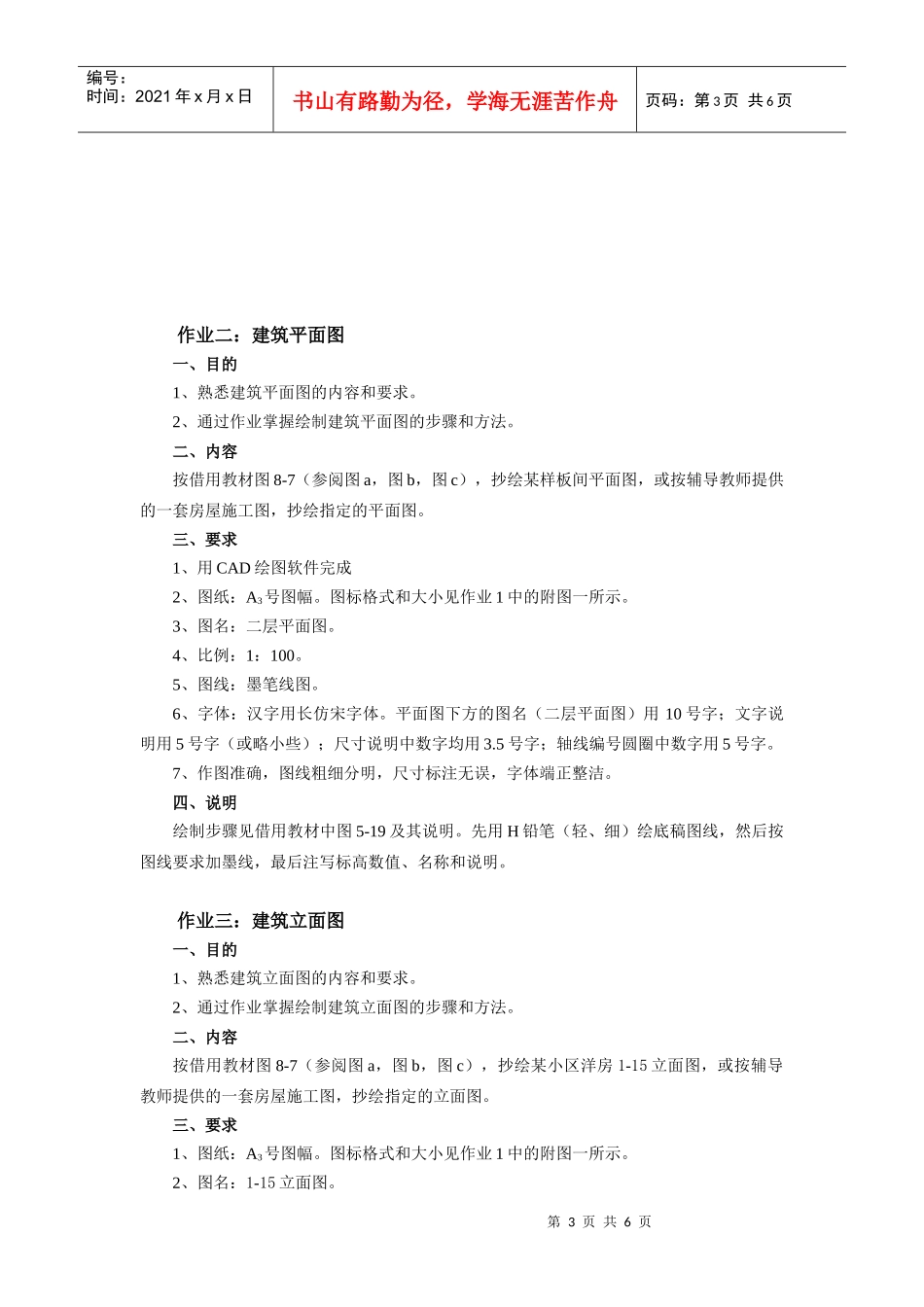

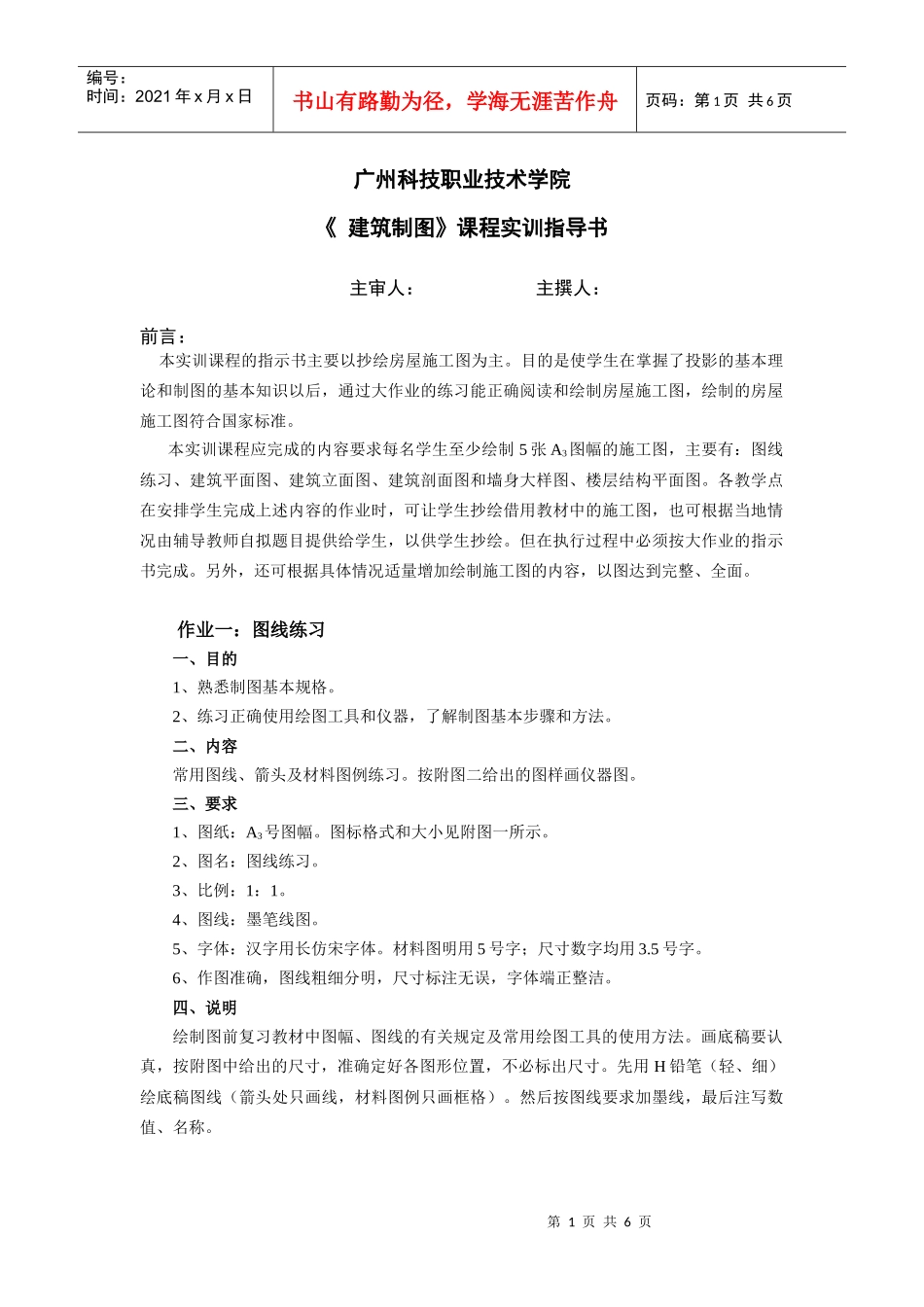

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页广州科技职业技术学院《建筑制图》课程实训指导书主审人：主撰人：前言：本实训课程的指示书主要以抄绘房屋施工图为主。目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋施工图，绘制的房屋施工图符合国家标准。本实训课程应完成的内容要求每名学生至少绘制5张A3图幅的施工图，主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。各教学点在安排学生完成上述内容的作业时，可让学生抄绘借用教材中的施工图，也可根据当地情况由辅导教师自拟题目提供给学生，以供学生抄绘。但在执行过程中必须按大作业的指示书完成。另外，还可根据具体情况适量增加绘制施工图的内容，以图达到完整、全面。作业一：图线练习一、目的1、熟悉制图基本规格。2、练习正确使用绘图工具和仪器，了解制图基本步骤和方法。二、内容常用图线、箭头及材料图例练习。按附图二给出的图样画仪器图。三、要求1、图纸：A3号图幅。图标格式和大小见附图一所示。2、图名：图线练习。3、比例：1：1。4、图线：墨笔线图。5、字体：汉字用长仿宋字体。材料图明用5号字；尺寸数字均用3.5号字。6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。四、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。先用H铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。然后按图线要求加墨线，最后注写数值、名称。第2页共6页第1页共6页15888815302050（图名）（校名）学生教师图别图号班级成绩编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页附图一：附图二：第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页作业二：建筑平面图一、目的1、熟悉建筑平面图的内容和要求。2、通过作业掌握绘制建筑平面图的步骤和方法。二、内容按借用教材图8-7（参阅图a，图b，图c），抄绘某样板间平面图，或按辅导教师提供的一套房屋施工图，抄绘指定的平面图。三、要求1、用CAD绘图软件完成2、图纸：A3号图幅。图标格式和大小见作业1中的附图一所示。3、图名：二层平面图。4、比例：1：100。5、图线：墨笔线图。6、字体：汉字用长仿宋字体。平面图下方的图名（二层平面图）用10号字；文字说明用5号字（或略小些）；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字。7、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。四、说明绘制步骤见借用教材中图5-19及其说明。先用H铅笔（轻、细）绘底稿图线，然后按图线要求加墨线，最后注写标高数值、名称和说明。作业三：建筑立面图一、目的1、熟悉建筑立面图的内容和要求。2、通过作业掌握绘制建筑立面图的步骤和方法。二、内容按借用教材图8-7（参阅图a，图b，图c），抄绘某小区洋房1-15立面图，或按辅导教师提供的一套房屋施工图，抄绘指定的立面图。三、要求1、图纸：A3号图幅。图标格式和大小见作业1中的附图一所示。2、图名：1-15立面图。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页3、比例：1：100。4、图线：墨笔线图。立面图最外轮廓线宽度=0.6mm，室外地平线宽度=0.9mm，凸出的墙面、雨篷、台阶、花台、阳台等轮廓线宽度=0.3mm，门窗分格线、墙面引出线、水斗及雨水管、定位轴线（点划线）、尺寸线、标高符号、说明引出线等宽度=0.15mm。5、字体：汉字用长仿宋字体。立面图下方的图名（1-15立面图）用10号字；文字说明用5号字（或略小些）；尺寸说明中数字均用3.5号字；轴线编号圆圈中数字用5号字。图中字号与作业二相同。6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。四、说明1、绘制步骤见借用教材图8-7及其说明。先用H铅笔（轻、细）绘底稿图线，然后按图线要求加墨线，最后注写标高数值、名称和说明。2、在1：100的建筑立面图中，门窗均按规定图例表示。...
