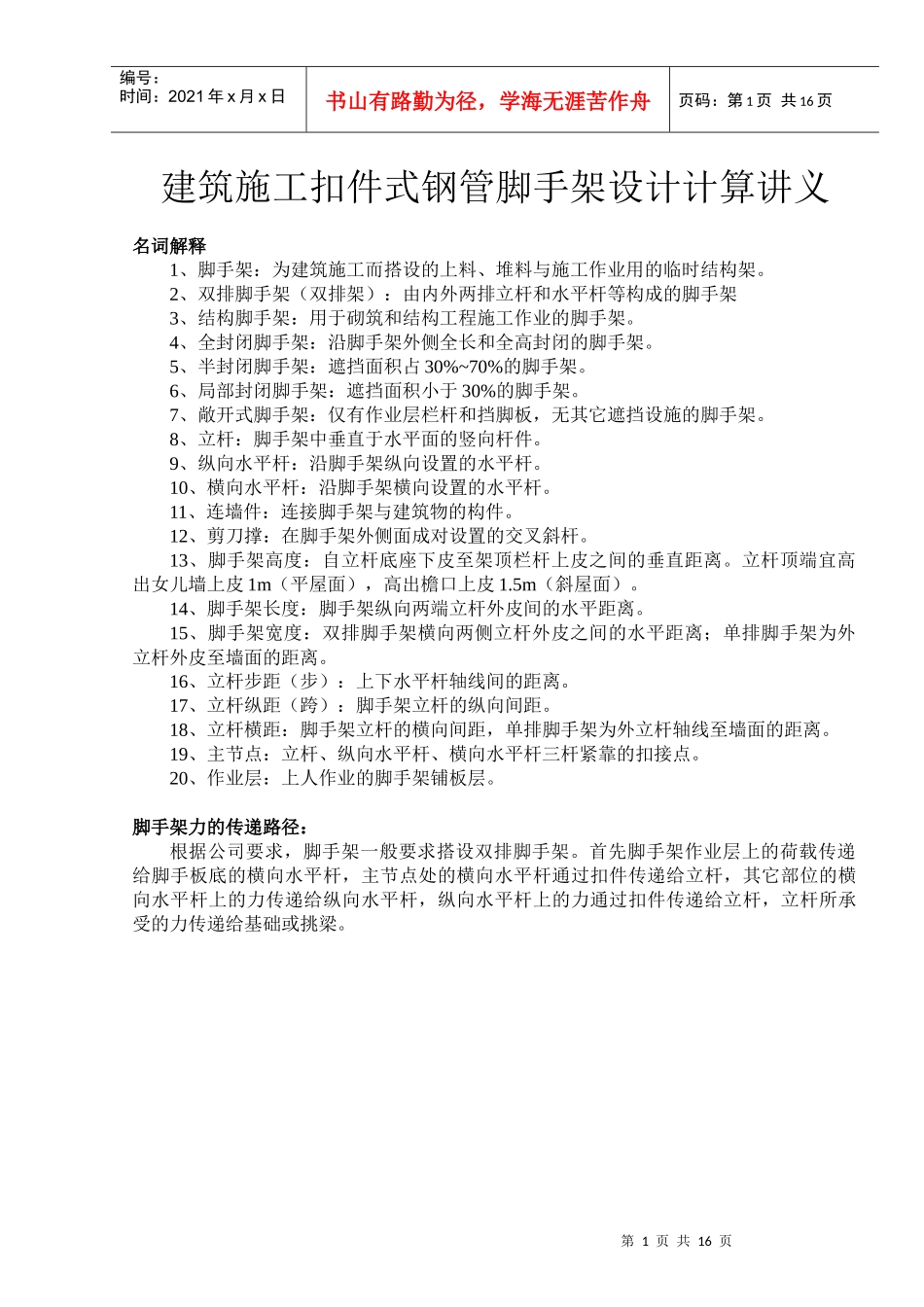

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页建筑施工扣件式钢管脚手架设计计算讲义名词解释1、脚手架：为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。2、双排脚手架（双排架）：由内外两排立杆和水平杆等构成的脚手架3、结构脚手架：用于砌筑和结构工程施工作业的脚手架。4、全封闭脚手架：沿脚手架外侧全长和全高封闭的脚手架。5、半封闭脚手架：遮挡面积占30%~70%的脚手架。6、局部封闭脚手架：遮挡面积小于30%的脚手架。7、敞开式脚手架：仅有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。8、立杆：脚手架中垂直于水平面的竖向杆件。9、纵向水平杆：沿脚手架纵向设置的水平杆。10、横向水平杆：沿脚手架横向设置的水平杆。11、连墙件：连接脚手架与建筑物的构件。12、剪刀撑：在脚手架外侧面成对设置的交叉斜杆。13、脚手架高度：自立杆底座下皮至架顶栏杆上皮之间的垂直距离。立杆顶端宜高出女儿墙上皮1m（平屋面），高出檐口上皮1.5m（斜屋面）。14、脚手架长度：脚手架纵向两端立杆外皮间的水平距离。15、脚手架宽度：双排脚手架横向两侧立杆外皮之间的水平距离；单排脚手架为外立杆外皮至墙面的距离。16、立杆步距（步）：上下水平杆轴线间的距离。17、立杆纵距（跨）：脚手架立杆的纵向间距。18、立杆横距：脚手架立杆的横向间距，单排脚手架为外立杆轴线至墙面的距离。19、主节点：立杆、纵向水平杆、横向水平杆三杆紧靠的扣接点。20、作业层：上人作业的脚手架铺板层。脚手架力的传递路径：根据公司要求，脚手架一般要求搭设双排脚手架。首先脚手架作业层上的荷载传递给脚手板底的横向水平杆，主节点处的横向水平杆通过扣件传递给立杆，其它部位的横向水平杆上的力传递给纵向水平杆，纵向水平杆上的力通过扣件传递给立杆，立杆所承受的力传递给基础或挑梁。第2页共16页荷载永久荷载（恒荷载）可变荷载（活荷载）脚手架结构自重：包括立杆、纵向、横向水平杆、剪刀撑、横向支撑和扣件等自重。构、配件自重：包括脚手板、栏杆、挡脚板安全网等防护设施的自重。施工荷载：包括作业层上的人员、器具和材料的自重。风荷载第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页一、构配件质量要求1、钢管：采用外径48mm，壁厚3.5mm的焊管，符合现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管。横向水平杆长度不大于2.2m，纵向水平杆长度不大于6.5m。钢管上严禁打孔。2、扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。扣件的拧紧力矩40~65N.m，拧紧力矩不大于65N.m，不小于40N.m，相当于在20cm的扳手上悬挂21~33公斤的重物。3、脚手板：天元集团一般使用冲压钢脚手板，材质应符合现行国家标准《碳素结构钢》（GB/T700）中Q235-A级钢的规定，并应有防滑措施。钢脚手板的规格为0.25m×3.0m二、荷载种类三、荷载标准值1、永久荷载标准值：①、每米立杆承受的结构自重标准值可按照下表采用。φ48×3.5钢管脚手架每米立杆承受的结构自重标准值gk1（KN/m）步距（m）脚手架类型纵距（m）1.21.51.82.02.11.20单排0.15810.17230.18650.19580.2004双排0.14890.16110.17340.18150.18561.35单排0.14730.16010.17320.18180.1861双排0.13790.14910.16010.16740.17111.50单排0.13840.15050.16260.17060.1746双排0.12910.13940.14950.15620.15961.80单排0.12530.13600.14670.15390.1575双排0.11610.12480.13370.13950.14242.00单排0.11950.12980.14050.14710.1504双排0.10940.11760.12590.13120.1338注：1、双排脚手架每米立杆承受的结构自重标准值是指内外立杆的平均值；单排脚手架每米立杆承受的结构自重标准值系按双排脚手架外立杆等值采用；2、当采用φ51×3钢管时，每米立杆承受的结构自重标准值可按表中数值乘以0.96采用。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页②、冲压钢脚手板、木脚手板与竹串片脚手板自重标准值按下表采用。...
