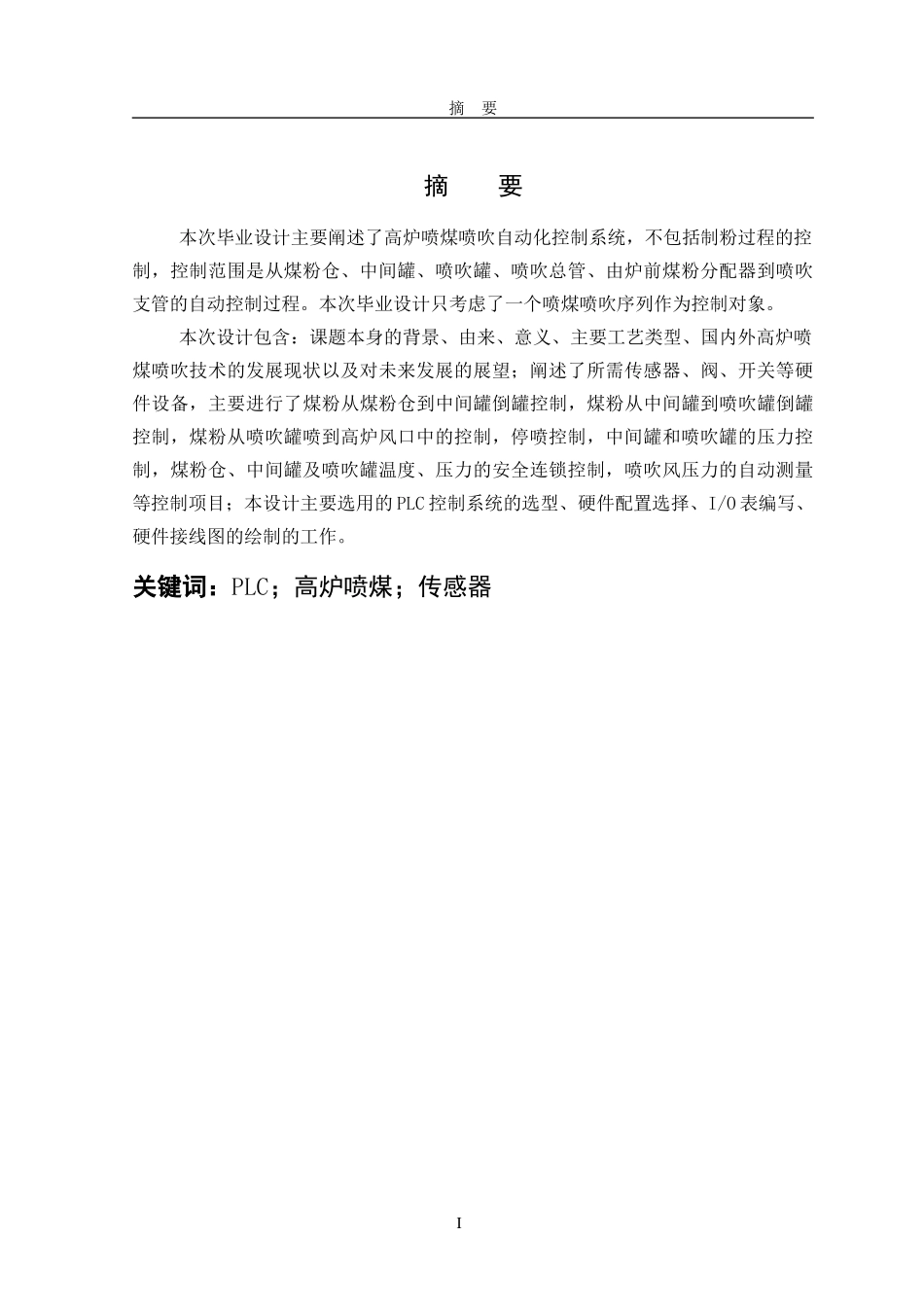

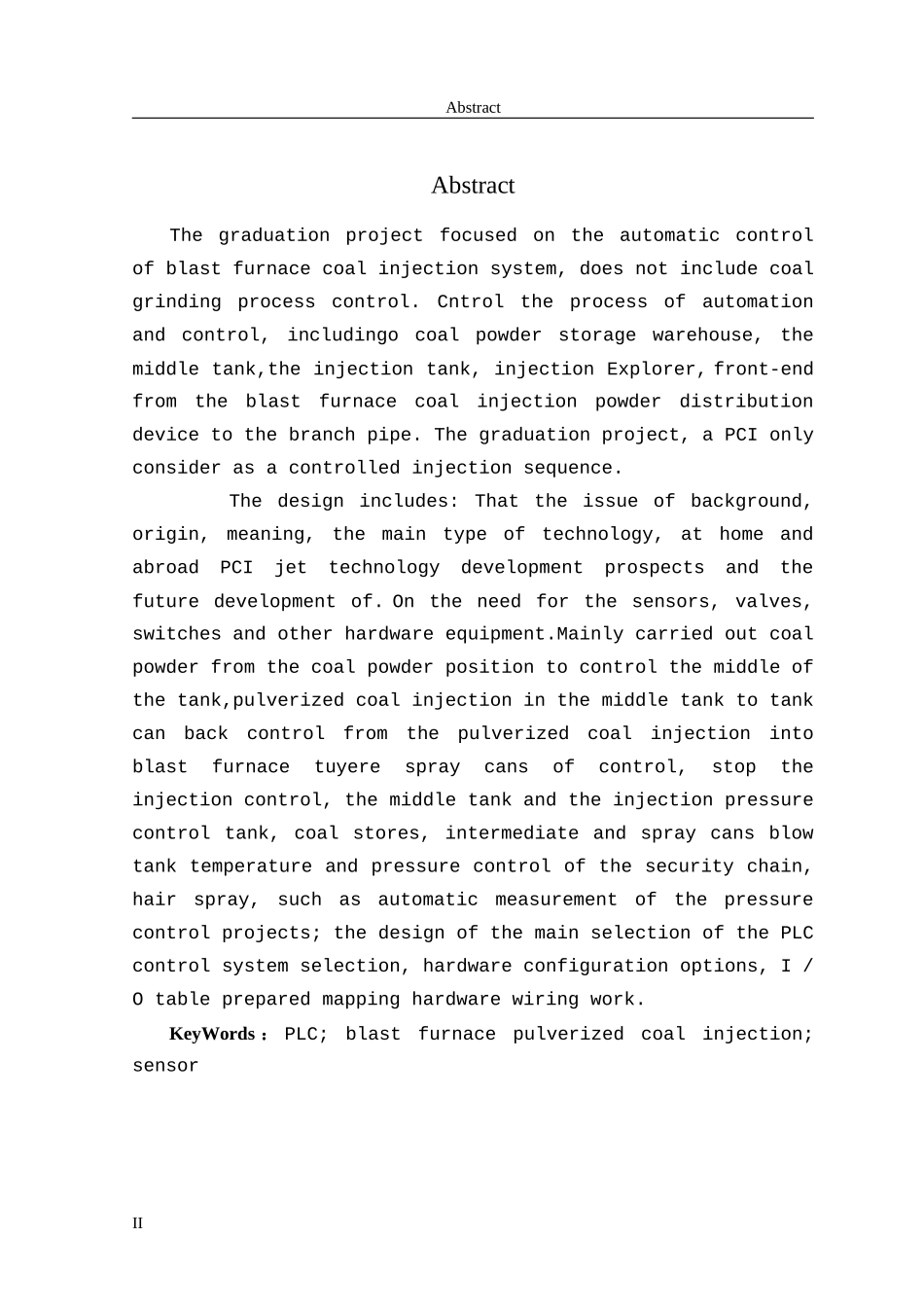

摘要摘要本次毕业设计主要阐述了高炉喷煤喷吹自动化控制系统，不包括制粉过程的控制，控制范围是从煤粉仓、中间罐、喷吹罐、喷吹总管、由炉前煤粉分配器到喷吹支管的自动控制过程。本次毕业设计只考虑了一个喷煤喷吹序列作为控制对象。本次设计包含：课题本身的背景、由来、意义、主要工艺类型、国内外高炉喷煤喷吹技术的发展现状以及对未来发展的展望；阐述了所需传感器、阀、开关等硬件设备，主要进行了煤粉从煤粉仓到中间罐倒罐控制，煤粉从中间罐到喷吹罐倒罐控制，煤粉从喷吹罐喷到高炉风口中的控制，停喷控制，中间罐和喷吹罐的压力控制，煤粉仓、中间罐及喷吹罐温度、压力的安全连锁控制，喷吹风压力的自动测量等控制项目；本设计主要选用的PLC控制系统的选型、硬件配置选择、I/O表编写、硬件接线图的绘制的工作。关键词：PLC；高炉喷煤；传感器IAbstractAbstractThegraduationprojectfocusedontheautomaticcontrolofblastfurnacecoalinjectionsystem,doesnotincludecoalgrindingprocesscontrol.Cntroltheprocessofautomationandcontrol,includingocoalpowderstoragewarehouse,themiddletank,theinjectiontank,injectionExplorer,front-endfromtheblastfurnacecoalinjectionpowderdistributiondevicetothebranchpipe.Thegraduationproject,aPCIonlyconsiderasacontrolledinjectionsequence.Thedesignincludes:Thattheissueofbackground,origin,meaning,themaintypeoftechnology,athomeandabroadPCIjettechnologydevelopmentprospectsandthefuturedevelopmentof.Ontheneedforthesensors,valves,switchesandotherhardwareequipment.Mainlycarriedoutcoalpowderfromthecoalpowderpositiontocontrolthemiddleofthetank,pulverizedcoalinjectioninthemiddletanktotankcanbackcontrolfromthepulverizedcoalinjectionintoblastfurnacetuyerespraycansofcontrol,stoptheinjectioncontrol,themiddletankandtheinjectionpressurecontroltank,coalstores,intermediateandspraycansblowtanktemperatureandpressurecontrolofthesecuritychain,hairspray,suchasautomaticmeasurementofthepressurecontrolprojects;thedesignofthemainselectionofthePLCcontrolsystemselection,hardwareconfigurationoptions,I/Otablepreparedmappinghardwarewiringwork.KeyWords：PLC;blastfurnacepulverizedcoalinjection;sensorII详细摘要详细摘要高炉喷煤技术始于1840年S．M．Banks关于喷吹焦炭和无烟煤的设想；世界最早的工业应用即是根据这一设想于1840～1845年间在法国博洛涅附近的马恩省炼铁厂实现的。由此背景引出本次毕业设计的题目高炉喷煤喷吹技术的自动化控制。课题主要阐述了高炉喷煤系统的喷吹工艺控制，不包括制粉工艺。在此项技术产生的一百多年间，发展却相对缓慢，基本无进展；直至20世纪60年代初，欧洲、中国、美国的一些工厂才陆续开始在高炉上试验喷煤。7O年代末，第二次石油危机的出现，加快了高炉喷煤技术的研究和发展，特别是欧洲和日本更是在实际应用上取得了重大突破。第一部分前言中阐述了高炉喷煤的定义，就是指从高炉风口向炉内直接喷吹磨细了的煤粉（无烟煤、烟煤或两者的混合煤粉以及褐煤），以代替焦炭向高炉提供热量和还原剂。然后由定义引出了采用此项技术的意义，它以低价的煤代替了日趋贫乏且价格昂贵的冶金焦，降低了焦化，使高炉炼铁的成本大幅下降。它是一种调剂炉况的手段，也改善炉缸工作状态，是高炉稳定顺行。然后，又介绍了此工艺的常用基本流程，根据制粉装置到高炉距离的远近、煤粉仓，喷吹罐安放位置的差异、喷吹管路的粗细、喷吹压力的高低、输送浓度的大小以及喷枪形式的不同，可以有直接喷吹、间接喷吹；串罐喷吹、并罐喷吹；总管喷吹、多支管喷吹；高压喷吹、常压喷吹；浓相喷吹、稀相喷吹和氧煤枪喷吹、常规枪喷吹等各种形式的喷吹。简介描述了几种较成熟的工业性生产流程：1、德国KvTTNER流程；2、美国阿姆科(ARMCO)流程；3、日本住友流程；4、日本川崎流程；5、卢森堡PaulWurth流程；6、混合型流程；7英钢联粒煤喷吹流程。再后简要介绍了几种新喷煤...
