某七层框架结构住宅楼建筑毕业设计和实现 土木工程管理专业 任务书

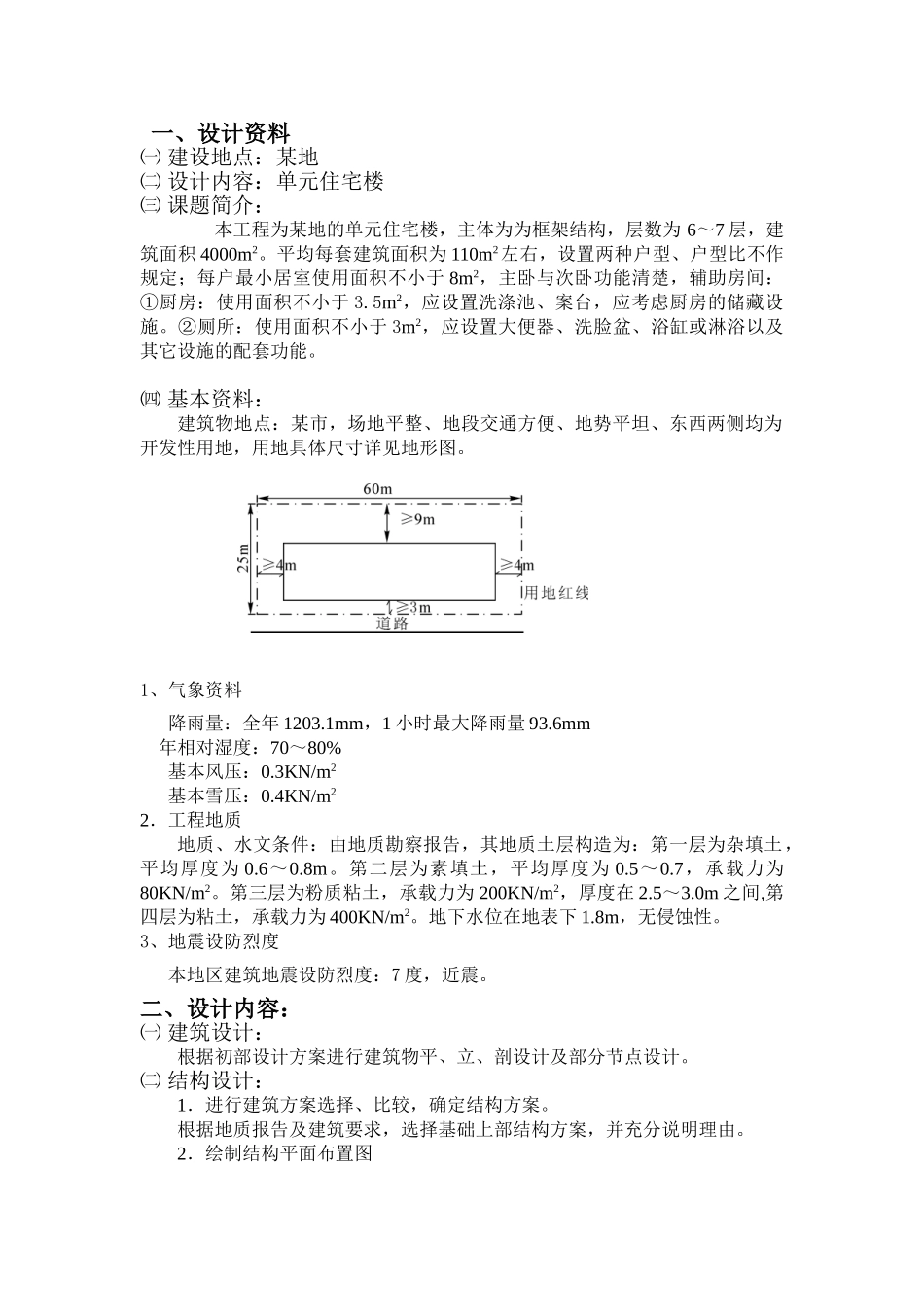

一、设计资料㈠ 建设地点：某地㈡ 设计内容：单元住宅楼㈢ 课题简介：本工程为某地的单元住宅楼，主体为为框架结构，层数为 6～7 层，建筑面积 4000m2。平均每套建筑面积为 110m2左右，设置两种户型、户型比不作规定；每户最小居室使用面积不小于 8m2，主卧与次卧功能清楚，辅助房间：①厨房：使用面积不小于 3.5m2，应设置洗涤池、案台，应考虑厨房的储藏设施。②厕所：使用面积不小于 3m2，应设置大便器、洗脸盆、浴缸或淋浴以及其它设施的配套功能。㈣ 基本资料：建筑物地点：某市，场地平整、地段交通方便、地势平坦、东西两侧均为开发性用地，用地具体尺寸详见地形图。 1、气象资料降雨量：全年 1203.1mm，1 小时最大降雨量 93.6mm年相对湿度：70～80%基本风压：0.3KN/m2基本雪压：0.4KN/m22．工程地质地质、水文条件：由地质勘察报告，其地质土层构造为：第一层为杂填土，平均厚度为 0.6～0.8m。第二层为素填土，平均厚度为 0.5～0.7，承载力为80KN/m2。第三层为粉质粘土，承载力为 200KN/m2，厚度在 2.5～3.0m 之间,第四层为粘土，承载力为 400KN/m2。地下水位在地表下 1.8m，无侵蚀性。3、地震设防烈度本地区建筑地震设防烈度：7 度，近震。二、设计内容：㈠ 建筑设计：根据初部设计方案进行建筑物平、立、剖设计及部分节点设计。㈡ 结构设计：1．进行建筑方案选择、比较，确定结构方案。根据地质报告及建筑要求，选择基础上部结构方案，并充分说明理由。2．绘制结构平面布置图草图（手绘），进行柱、梁、板编号，估算尺寸，并进行相关验算。3．结构的荷载计算恒载、活载、水平地震作用4．建立计算简图分别绘出恒、活载及水平地震单独作用时的计算简图。每人计算横向框架一榀，纵向框架一榀。5．内力计算横向框架：竖向荷载（恒、活）作用下的内力计算，用分层法、弯矩二次分配法或迭代法；水平地震作用下的内力计算，用 D 值法。纵向框架：仅计算竖向荷载作用下的内力，不要求考虑水平地震作用。6．内力组合分别对横向框架梁、柱，考虑活载的不利布置及组合。7．配筋计算。手算一根梁和一根柱的配筋，其余查表。对现浇板选择主要型号手算，对预制板应会选择型号。8．基础设计若为独立基础，应计算基础尺寸及配筋，演算抗弯、抗剪、抗冲切。若为条形基础，按倒梁法计算。9．楼梯、雨蓬等的设计。10．电算校核运用广厦计算软件完成结构的简图输入，内力计算，配筋计算，与手算比较以下内容：① 荷载、计算简图...
