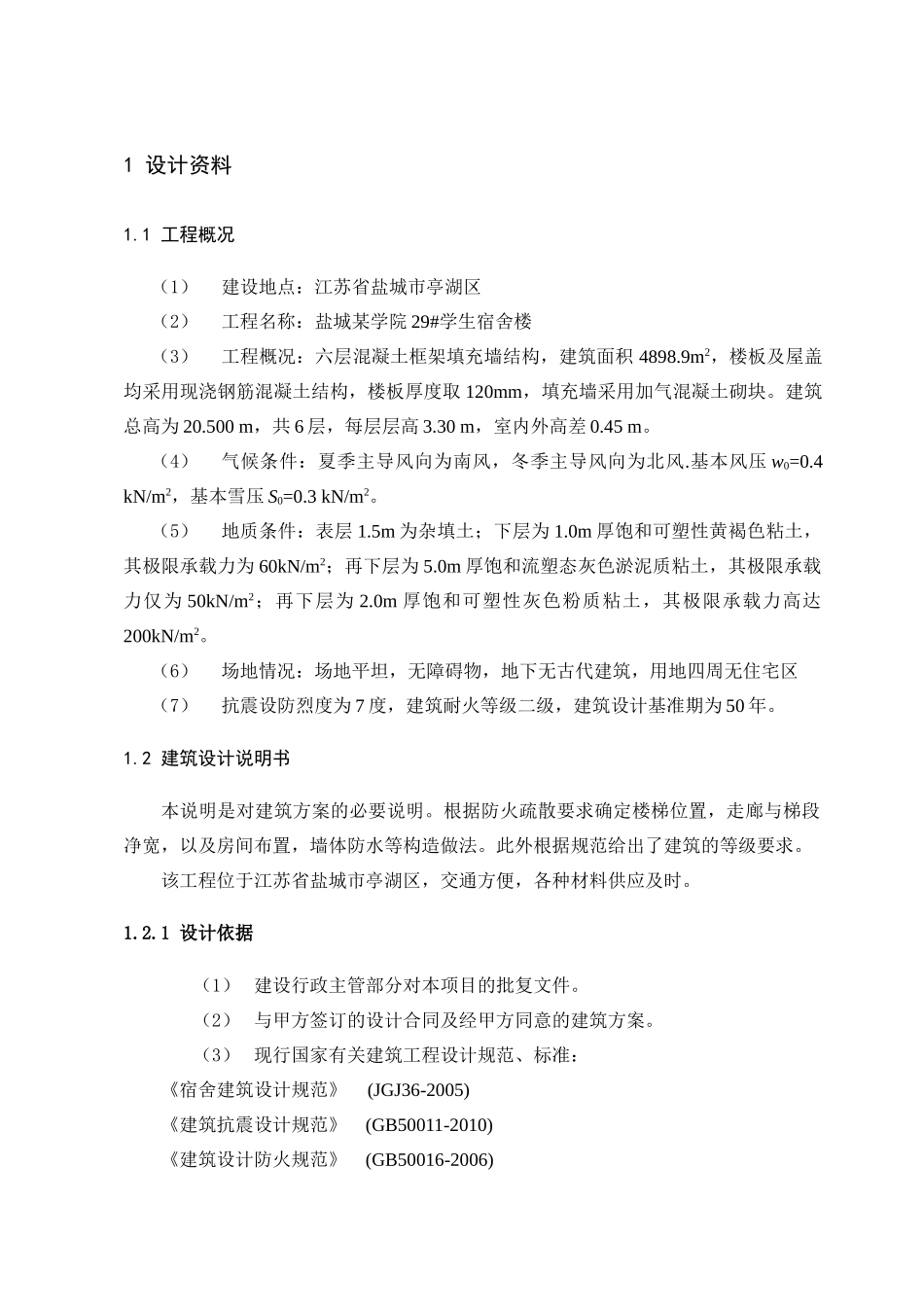

1 设计资料1.1 工程概况（1）建设地点：江苏省盐城市亭湖区（2）工程名称：盐城某学院 29#学生宿舍楼（3）工程概况：六层混凝土框架填充墙结构，建筑面积 4898.9m2，楼板及屋盖均采用现浇钢筋混凝土结构，楼板厚度取 120mm，填充墙采用加气混凝土砌块。建筑总高为 20.500 m，共 6 层，每层层高 3.30 m，室内外高差 0.45 m。（4）气候条件：夏季主导风向为南风，冬季主导风向为北风.基本风压 w0=0.4 kN/m2，基本雪压 S0=0.3 kN/m2。（5）地质条件：表层 1.5m 为杂填土；下层为 1.0m 厚饱和可塑性黄褐色粘土，其极限承载力为 60kN/m2；再下层为 5.0m 厚饱和流塑态灰色淤泥质粘土，其极限承载力仅为 50kN/m2；再下层为 2.0m 厚饱和可塑性灰色粉质粘土，其极限承载力高达200kN/m2。（6）场地情况：场地平坦，无障碍物，地下无古代建筑，用地四周无住宅区（7）抗震设防烈度为 7 度，建筑耐火等级二级，建筑设计基准期为 50 年。1.2 建筑设计说明书本说明是对建筑方案的必要说明。根据防火疏散要求确定楼梯位置，走廊与梯段净宽，以及房间布置，墙体防水等构造做法。此外根据规范给出了建筑的等级要求。该工程位于江苏省盐城市亭湖区，交通方便，各种材料供应及时。1.2.1 设计依据（1） 建设行政主管部分对本项目的批复文件。（2） 与甲方签订的设计合同及经甲方同意的建筑方案。（3） 现行国家有关建筑工程设计规范、标准：《宿舍建筑设计规范》 (JGJ36-2005)《建筑抗震设计规范》 (GB50011-2010)《建筑设计防火规范》 (GB50016-2006)《混凝土结构设计规范》 (GB50010-2002)《建筑结构荷载规范》 (GB50009-2001)1.2.2 方案说明(1)该工程为盐城某学院 29#学生宿舍楼楼，建筑结构形式为钢筋混凝土框架结构，建筑主体高度为 20.500 m，基础形式为桩基础。(2)本设计中柱距为 3.60m，进深为 6.60m。 (3)按二级防火要求，楼梯设在了建筑三分之一处，且在建筑的两端均有安全出口，满足防火要求。(4)本设计中建筑长 50.400m，在建筑左右两侧设有厕所，厕所地面低于同层教室地面 20mm。(5)为了防潮和预防洪水季节雨水进入室内，设室内外高差，高差 450mm。 (6)为了采光通风满足要求，窗地比均大于 1/7，窗台高 900mm。(7)屋面防水采用三级防水，不上人屋面。1.2.3 等级说明(1)根据建筑抗震设计规范，本工程为丙类建筑。(2)本工程安全等级为二级，设计使用年限为 50 年。(3)本工程抗震设防烈度为 7 度...
