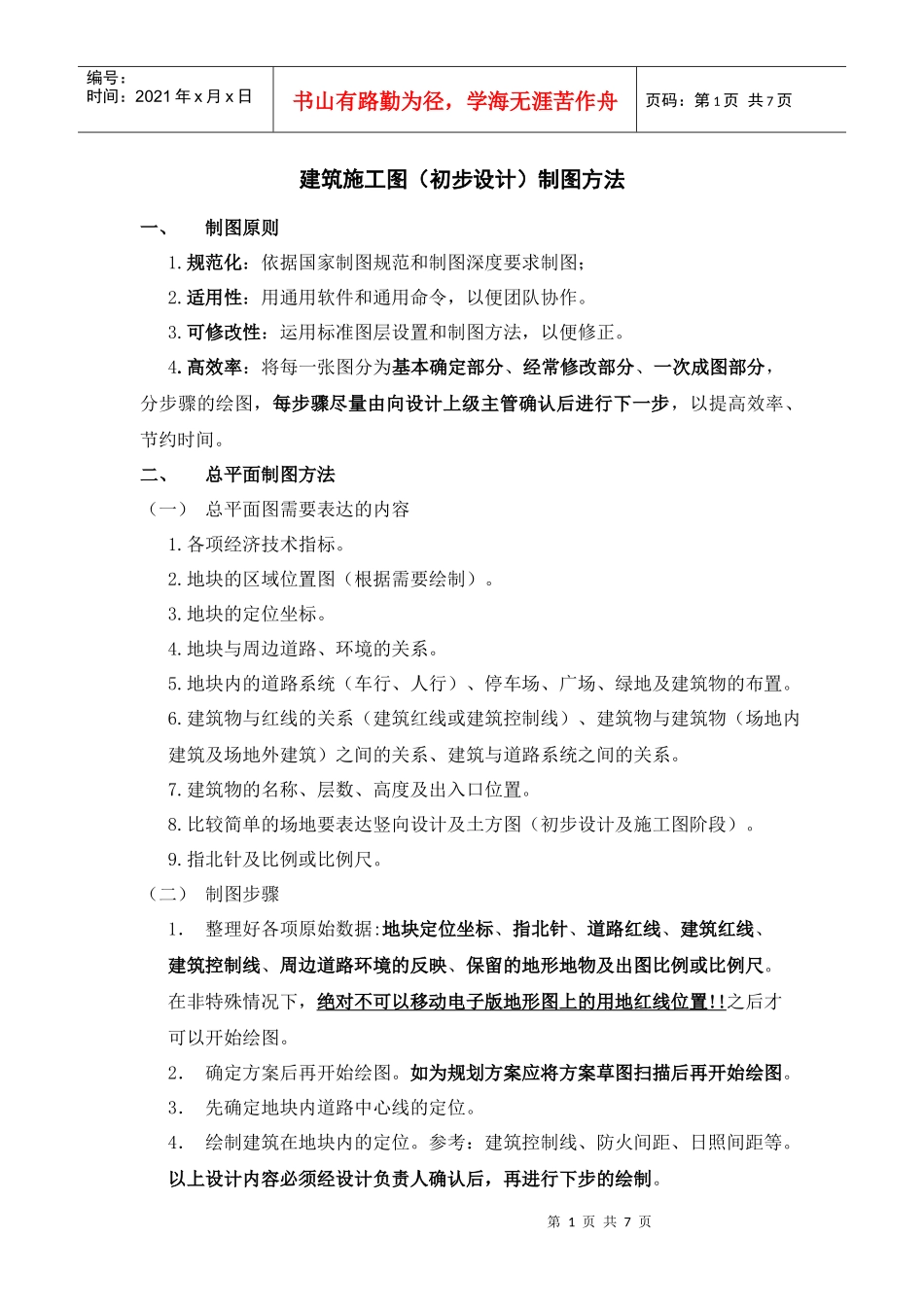

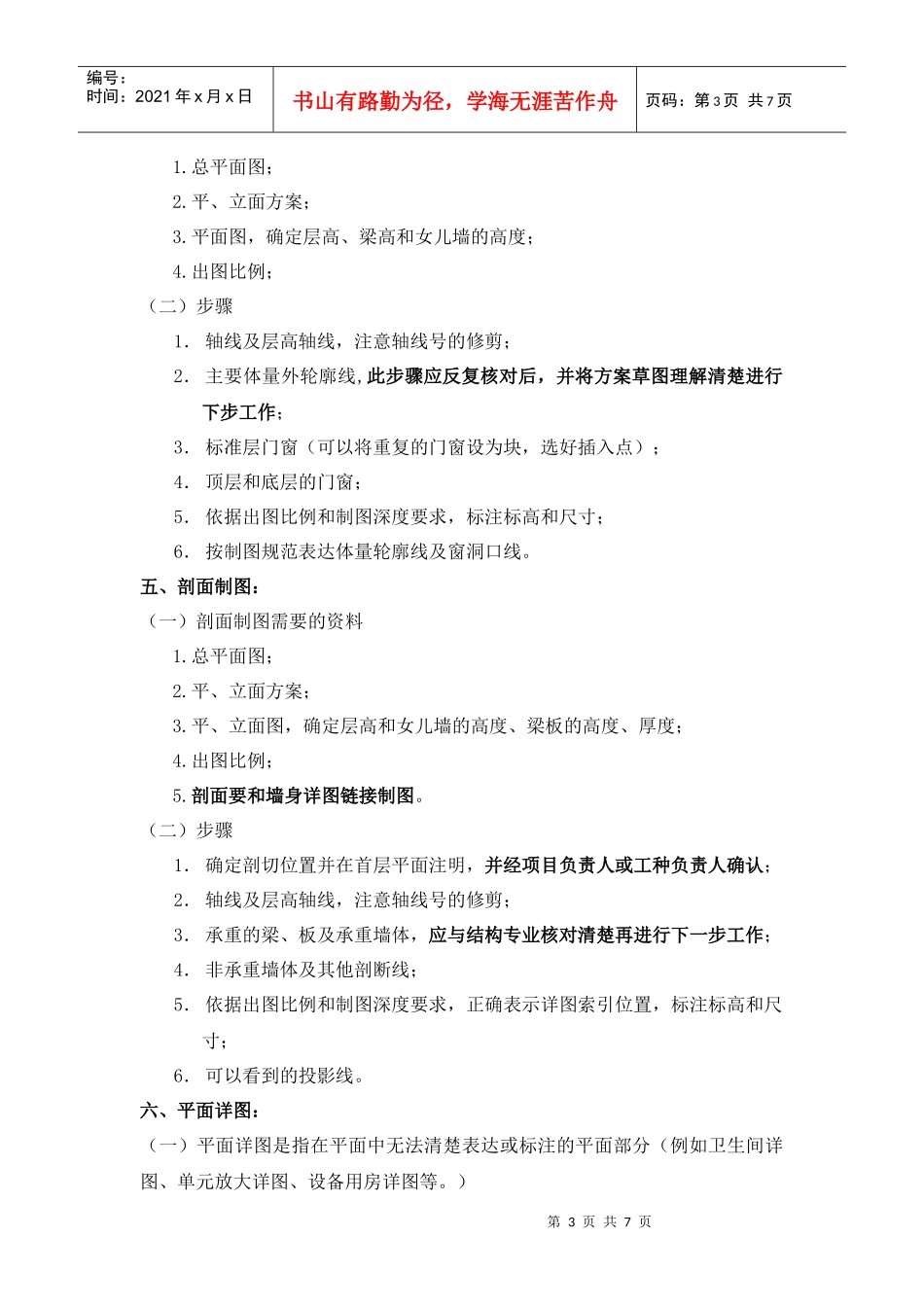

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页建筑施工图（初步设计）制图方法一、制图原则1.规范化：依据国家制图规范和制图深度要求制图；2.适用性：用通用软件和通用命令，以便团队协作。3.可修改性：运用标准图层设置和制图方法，以便修正。4.高效率：将每一张图分为基本确定部分、经常修改部分、一次成图部分，分步骤的绘图，每步骤尽量由向设计上级主管确认后进行下一步，以提高效率、节约时间。二、总平面制图方法（一）总平面图需要表达的内容1.各项经济技术指标。2.地块的区域位置图（根据需要绘制）。3.地块的定位坐标。4.地块与周边道路、环境的关系。5.地块内的道路系统（车行、人行）、停车场、广场、绿地及建筑物的布置。6.建筑物与红线的关系（建筑红线或建筑控制线）、建筑物与建筑物（场地内建筑及场地外建筑）之间的关系、建筑与道路系统之间的关系。7.建筑物的名称、层数、高度及出入口位置。8.比较简单的场地要表达竖向设计及土方图（初步设计及施工图阶段）。9.指北针及比例或比例尺。（二）制图步骤1．整理好各项原始数据:地块定位坐标、指北针、道路红线、建筑红线、建筑控制线、周边道路环境的反映、保留的地形地物及出图比例或比例尺。在非特殊情况下，绝对不可以移动电子版地形图上的用地红线位置!!之后才可以开始绘图。2．确定方案后再开始绘图。如为规划方案应将方案草图扫描后再开始绘图。3．先确定地块内道路中心线的定位。4．绘制建筑在地块内的定位。参考：建筑控制线、防火间距、日照间距等。以上设计内容必须经设计负责人确认后，再进行下步的绘制。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页5．绘制地块内广场、停车场、绿地的布置范围。补充完整整个道路系统（人行、车行）。注意：穿过建筑消防车道的设计。6．补充完整其他广场、停车场、绿地及环境小品等细节的图纸内容。7．比较简单的场地考虑竖向设计：周边道路最高点及最低点标高、地块内建筑室外标高、道路交叉点标高、道路的做法及断面。8．标注：建筑名称、层数、高度及出入口位置，建筑物的长度和宽度（在初步设计或施工图中此长度和宽度应与平面图一致）、新建建筑物之间、新旧建筑物之间的间距，建筑物退红线的距离，如为正式报审文件，需标注建筑物角点坐标。10.核算各项经济技术指标，并标于总平面图纸上（施工图除外）。三、平面制图方法：（一）平面制图所需要的原始资料：1.总平面图；2.平、立面方案；3.确定出图比例；（二）制图步骤：1.轴线2.按出图比例，标轴线号及轴线标注；如果是住宅，应标好户型套内建筑面积,经项目负责人或工种负责人认可后才能进行下步工作！！3.承重墻及承重柱,应与结构专业核对清楚再进行下一步工作；4.隔墙；5.门窗（内门窗尽量准确，外门窗将来依据立面进行修改）；6.各种管井洞口，应与设备专业核对清楚再进行下一步工作；7.楼电梯及其他构件，注明楼电梯编号及详图索引；8.如为方案图布置配景家具；如为初步设计或施工图只布置施工部分的构件，（如洗手池、坐便器等）并与各专业核对；9.依据出图比例标注其他尺寸。（尺寸标准依据设计深度要求）四、立面制图：（一）立面制图需要的资料第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页1.总平面图；2.平、立面方案；3.平面图，确定层高、梁高和女儿墙的高度；4.出图比例；（二）步骤1．轴线及层高轴线，注意轴线号的修剪；2．主要体量外轮廓线,此步骤应反复核对后，并将方案草图理解清楚进行下步工作；3．标准层门窗（可以将重复的门窗设为块，选好插入点）；4．顶层和底层的门窗；5．依据出图比例和制图深度要求，标注标高和尺寸；6．按制图规范表达体量轮廓线及窗洞口线。五、剖面制图：（一）剖面制图需要的资料1.总平面图；2.平、立面方案；3.平、立面图，确定层高和女儿墙的高度、梁板的高度、厚度；4.出图比例；5.剖面要和墙身详图链接制图。（二）步骤1．确定剖切位置并在首层平面注明，并经项目负责人或工种负责人确认；2．轴线及层高轴线，注...
