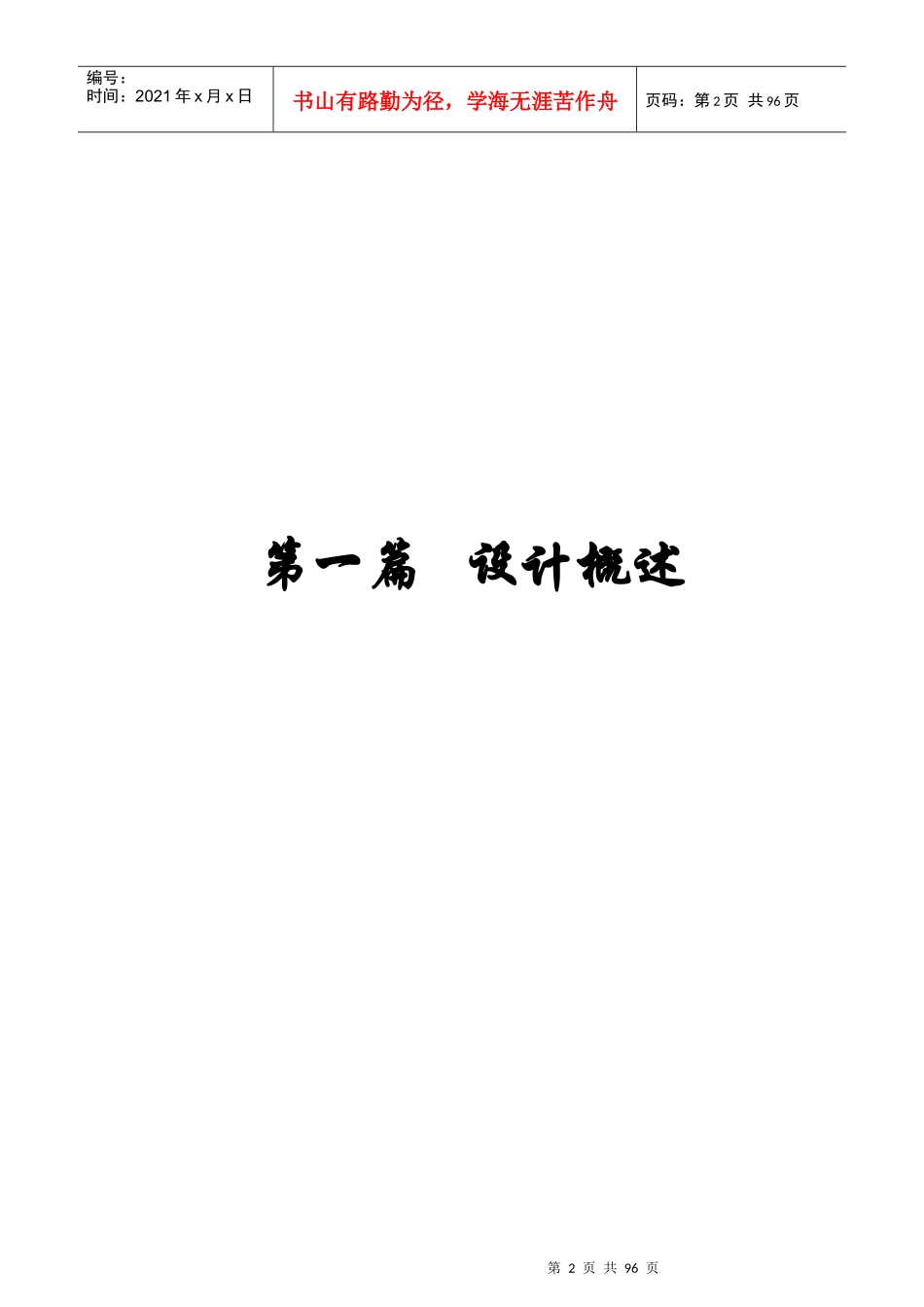

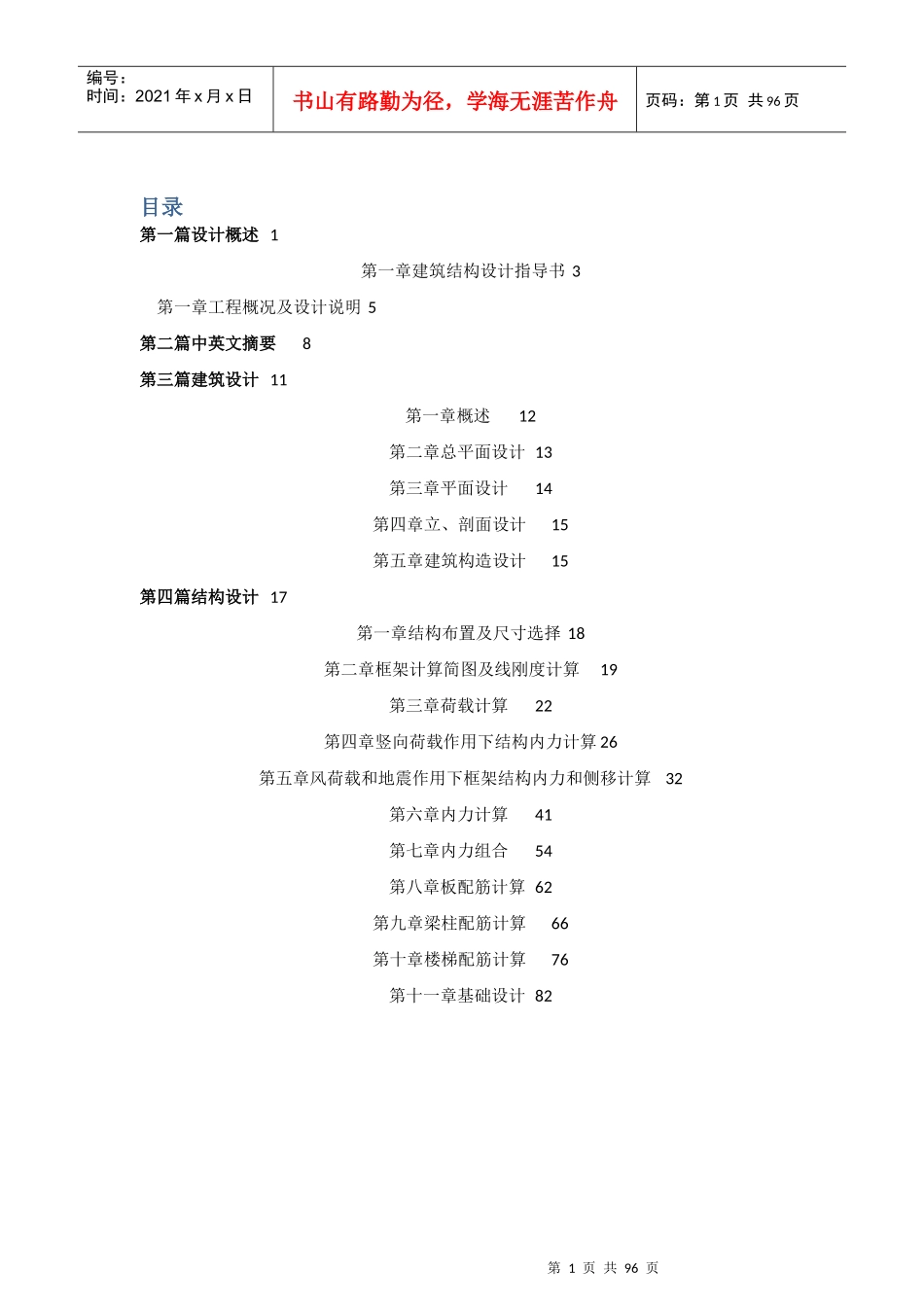

第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共96页目录第一篇设计概述1第一章建筑结构设计指导书3第一章工程概况及设计说明5第二篇中英文摘要8第三篇建筑设计11第一章概述12第二章总平面设计13第三章平面设计14第四章立、剖面设计15第五章建筑构造设计15第四篇结构设计17第一章结构布置及尺寸选择18第二章框架计算简图及线刚度计算19第三章荷载计算22第四章竖向荷载作用下结构内力计算26第五章风荷载和地震作用下框架结构内力和侧移计算32第六章内力计算41第七章内力组合54第八章板配筋计算62第九章梁柱配筋计算66第十章楼梯配筋计算76第十一章基础设计82第2页共96页第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共96页第一篇设计概述第3页共96页第2页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共96页第一章建筑结构设计指导书一、毕业设计题目与要求音乐学院综合楼建筑结构设计本设计要求完成建筑、结构两大部分的设计。该楼总建筑面积约5000-7000m2左右。主体设计成4－7层，局部可加层或降层。本设计有如下要求：1.要求每人设计一个方案。2.认真贯彻“适用、安全、经济、美观”的设计原则。3.进一步掌握建筑与结构设计全过程，基本方法和步骤，认真考虑影响设计的因素。4.认真处理好结构与建筑的总体与细部的关系。5.了解、掌握与本设计有关的设计规范和规定，掌握其使用方法。6.正确选择合理的结构方案、结构体系，掌握建筑结构的基本计算方法和第4页共96页第3页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共96页基本构造要求。二、基本功能与设计题目相关的房间的面积根据规范确定，也可根据需要调整。适当增加一些辅助功能设施。方案的设计应使功能齐全。三、结构形式钢筋混凝土框架结构。四、设计任务建筑方案及其初步设计；建筑平立剖面设计；主要部位的建筑构造设计及材料做法；绘制建筑施工图。（一）建筑部分建筑施工图1号图3不少于5张，其中包括手绘图纸不少于1张。1.平面图：底层平面,标准层平面,顶层平面，比例1：100；2.立面图:主立面,侧立面，背立面1：100。3.剖面图2个(一个特征位置剖面（1：100）和一个主楼梯剖面1:50)；节点详图4—5个,主外墙大样图1个，节点大样图3－4个，比例1：10或1:20)；4．总平面图(1:500),门窗表,建筑设计说明书。（二）结构部分1.确定结构方案和结构布置：根据建筑设计、材料供应和施工技术条件，合理确定结构方案和结构布置，并完成主体部分结构布置图。2.结构设计计算：荷载汇集，地震作用计算，风荷载计算，荷载内力组合及内力分析，一榀框架计算，梁柱连接节点计算，现浇板计算，楼梯计算，墙梁计算，基础及基础梁计算，其它必要的构件计算。3.绘施工图1号图不少于5张：（1）.基础平面布置及基础详图，1：100；第5页共96页第4页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共96页（2）.首层、标准层及顶层楼面结构布置图，1：100；（3）.框架结构梁柱配筋图，1：50；（4）.楼板配筋图，1：100。五、拟建场地平面图由市规划局批准拟建基地平面图见下图（如有需要可适当加长加宽）本设计的基本内容有：㈠自然条件1.建筑地段情况如图，场地地势平坦六、设计原始资料及依据（一）气象条件主导风向：北风，基本风压0.25KN/m2，基本雪压0.3KN/m2。（二）场地地质情况由市地质勘察工程公司提供地质勘察技术报告，场地地质情况如表一所示。场地土类型为中硬场地土；建筑场地类别为Ⅱ类。地震设防烈度7度。表1建筑地层一览表序号岩土分类土层描述土层深度(M)厚度范围(M)地基土承载力(KPa)桩端阻力(KPa)桩周摩擦力(KPa)1杂填土由碎石、砖块、粘土等组成，松散0.60.62粉质粘土黄褐色，湿，可塑1.61.0120103中、砂黄褐色，石英长石质4.22.620030第6页共96页第5页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共96页4圆砾黄褐色，混粒构，湿，中密15520410080注：1．地下稳定水位距地坪-10m；2．表中给定的土层深度从自然地坪算起。3．荷载按现行...
