建筑设计说明说打印VIP免费

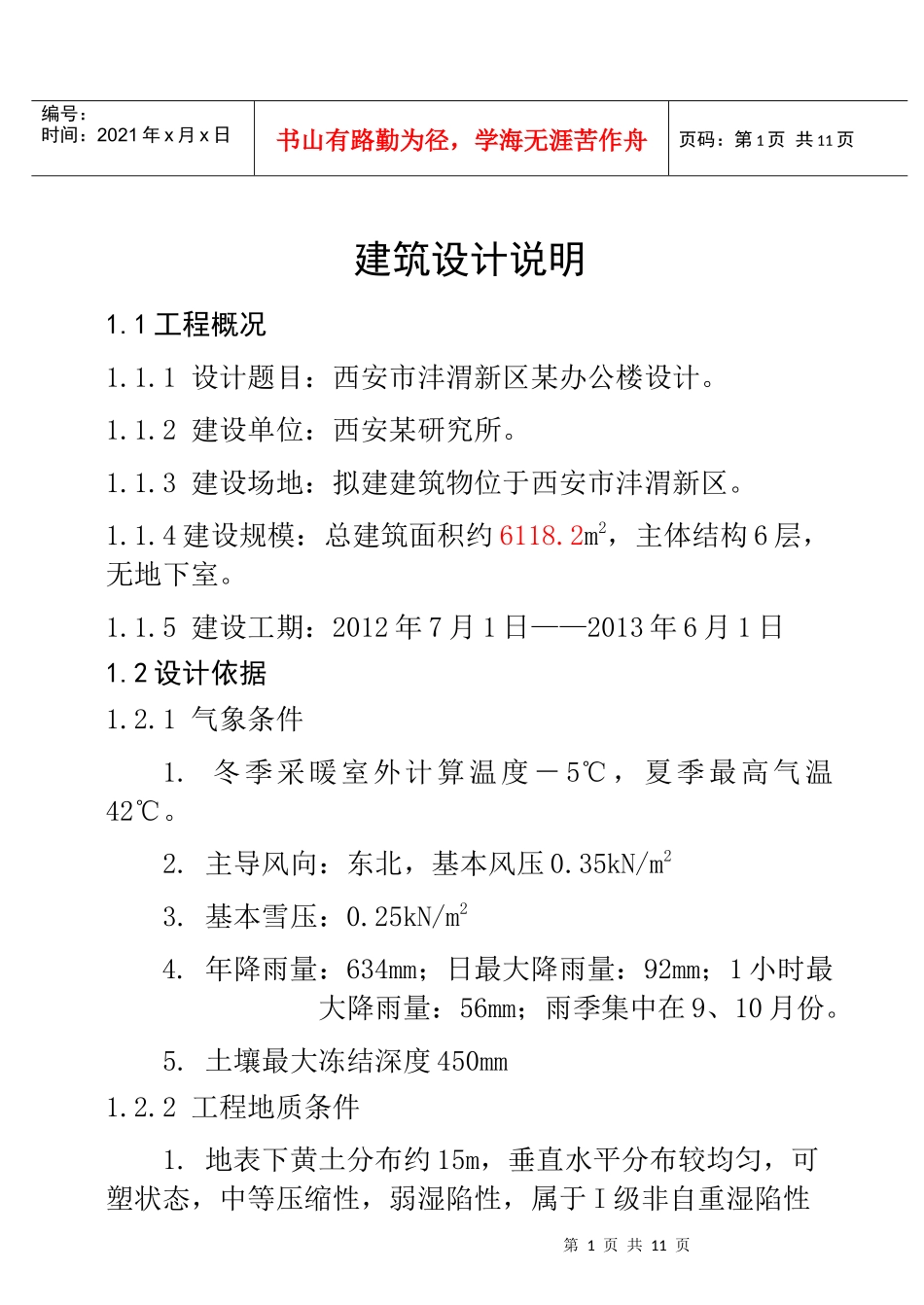

建筑设计说明说打印_第1页
1/11

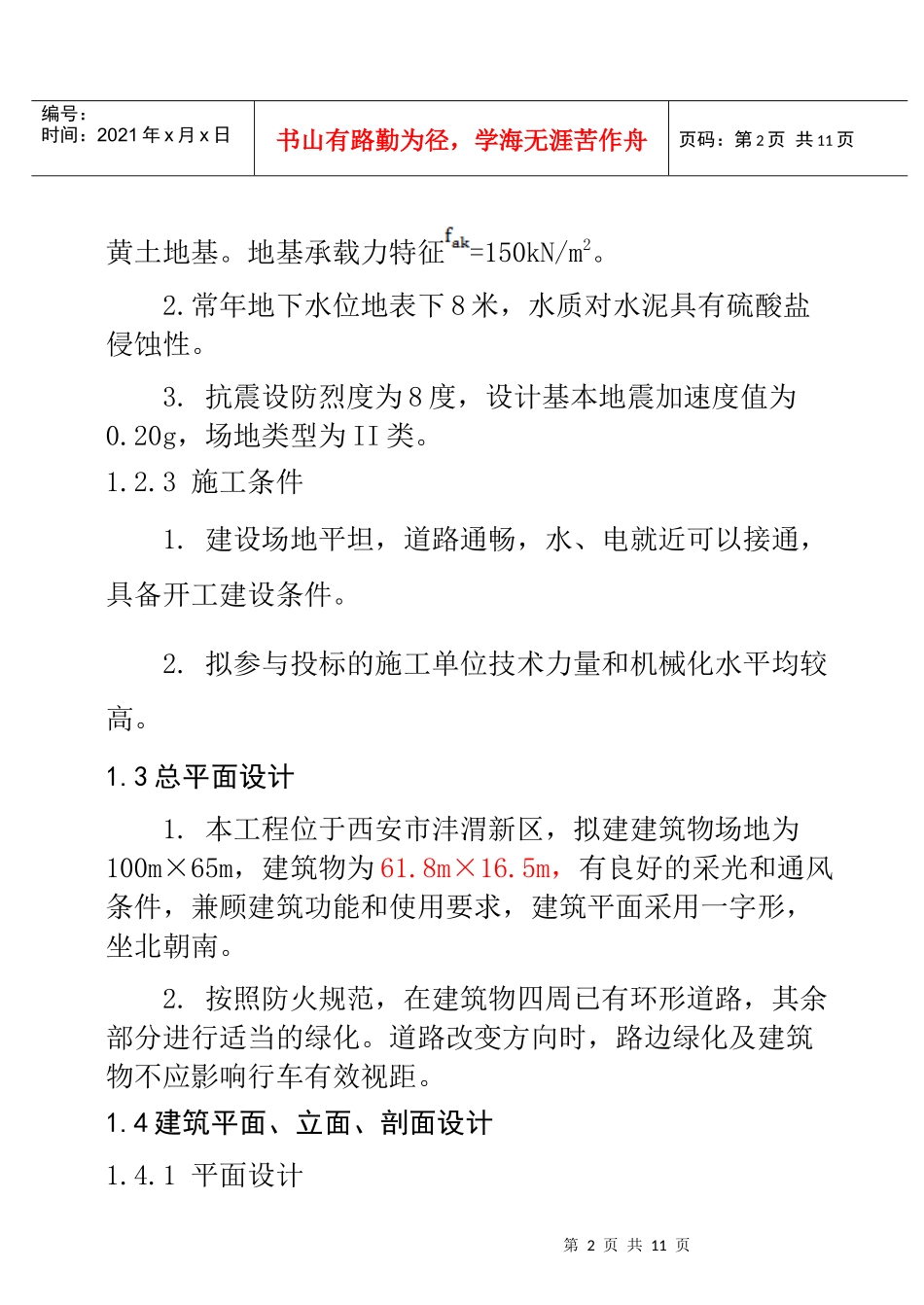

建筑设计说明说打印_第2页
2/11

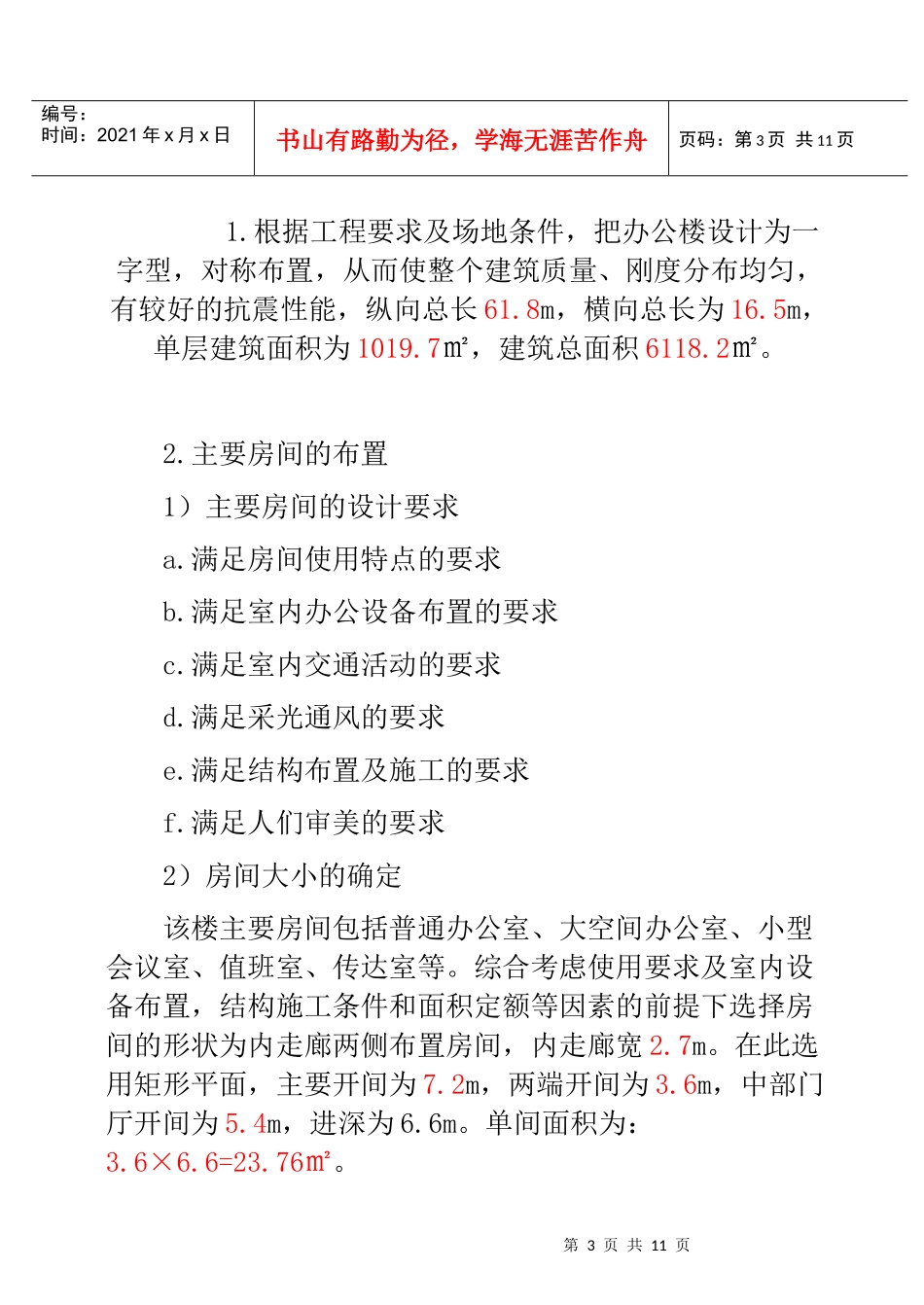

建筑设计说明说打印_第3页
3/11
第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页建筑设计说明1.1工程概况1.1.1设计题目:西安市沣渭新区某办公楼设计。1.1.2建设单位:西安某研究所。1.1.3建设场地:拟建建筑物位于西安市沣渭新区。1.1.4建设规模:总建筑面积约6118.2m2,主体结构6层,无地下室。1.1.5建设工期:2012年7月1日——2013年6月1日1.2设计依据1.2.1气象条件1.冬季采暖室外计算温度-5℃,夏季最高气温42℃。2.主导风向:东北,基本风压0.35kN/m23.基本雪压:0.25kN/m24.年降雨量:634mm;日最大降雨量:92mm;1小时最大降雨量:56mm;雨季集中在9、10月份。5.土壤最大冻结深度450mm1.2.2工程地质条件1.地表下黄土分布约15m,垂直水平分布较均匀,可塑状态,中等压缩性,弱湿陷性,属于I级非自重湿陷性第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页黄土地基。地基承载力特征=150kN/m2。2.常年地下水位地表下8米,水质对水泥具有硫酸盐侵蚀性。3.抗震设防烈度为8度,设计基本地震加速度值为0.20g,场地类型为II类。1.2.3施工条件1.建设场地平坦,道路通畅,水、电就近可以接通,具备开工建设条件。2.拟参与投标的施工单位技术力量和机械化水平均较高。1.3总平面设计1.本工程位于西安市沣渭新区,拟建建筑物场地为100m×65m,建筑物为61.8m×16.5m,有良好的采光和通风条件,兼顾建筑功能和使用要求,建筑平面采用一字形,坐北朝南。2.按照防火规范,在建筑物四周已有环形道路,其余部分进行适当的绿化。道路改变方向时,路边绿化及建筑物不应影响行车有效视距。1.4建筑平面、立面、剖面设计1.4.1平面设计第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页1.根据工程要求及场地条件,把办公楼设计为一字型,对称布置,从而使整个建筑质量、刚度分布均匀,有较好的抗震性能,纵向总长61.8m,横向总长为16.5m,单层建筑面积为1019.7㎡,建筑总面积6118.2㎡。2.主要房间的布置1)主要房间的设计要求a.满足房间使用特点的要求b.满足室内办公设备布置的要求c.满足室内交通活动的要求d.满足采光通风的要求e.满足结构布置及施工的要求f.满足人们审美的要求2)房间大小的确定该楼主要房间包括普通办公室、大空间办公室、小型会议室、值班室、传达室等。综合考虑使用要求及室内设备布置,结构施工条件和面积定额等因素的前提下选择房间的形状为内走廊两侧布置房间,内走廊宽2.7m。在此选用矩形平面,主要开间为7.2m,两端开间为3.6m,中部门厅开间为5.4m,进深为6.6m。单间面积为:3.6×6.6=23.76㎡。第4页共11页第3页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共11页简单柱网布置图3)房间位置的确定根据房间使用功能的不同,综合考虑交通采光通风等因素,将卫生间布置在采光不好的北面,而将办公室、门厅布置在采光较好的南面。考虑到结构的稳定性,将主楼梯布置在建筑中部,辅助楼梯布置到建筑的两端。3.辅助房间的设计1)厕所的布置该建筑为办公楼,根据《办公楼建筑设计规范》规定:厕所距离最远的工作点不应大于50m;厕所应设前室,前室内宜设置洗手盆;男厕所每40人设大便器一具,每40人设小便器一具;女厕所每25人设大便器一具;洗手盆每100人设一具。所以,该楼每层男厕所设6具大便器,6具小便器;女厕所设6具大便器,前室分开使用。前室设洗手盆2具,具体布置详图见平面图。4交通空间的设计1)门厅的布置第5页共11页第4页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共11页门厅位于楼梯中部,宽为10.8m,净高6.6m,门口设雨棚,具体位置详见平面图及剖面图。2)楼梯间的布置楼梯的数量主要根据建筑物的性质、层数、楼层人数多少和建筑物耐火等级及防火疏散要求来确定。根据使用要求设电梯2部,位于门厅左侧。主楼梯一部采用平行双跑式,位于门厅右侧。辅助楼梯两部为两跑式,位于楼体2侧。楼梯宽为3.6m开间,楼梯井宽取100mm,梯段净宽均大于1.5m,中间休息平台宽度取1.8m。具体位置详见平面图及...
