建筑与建筑群综合布线系统工程验收规范VIP免费

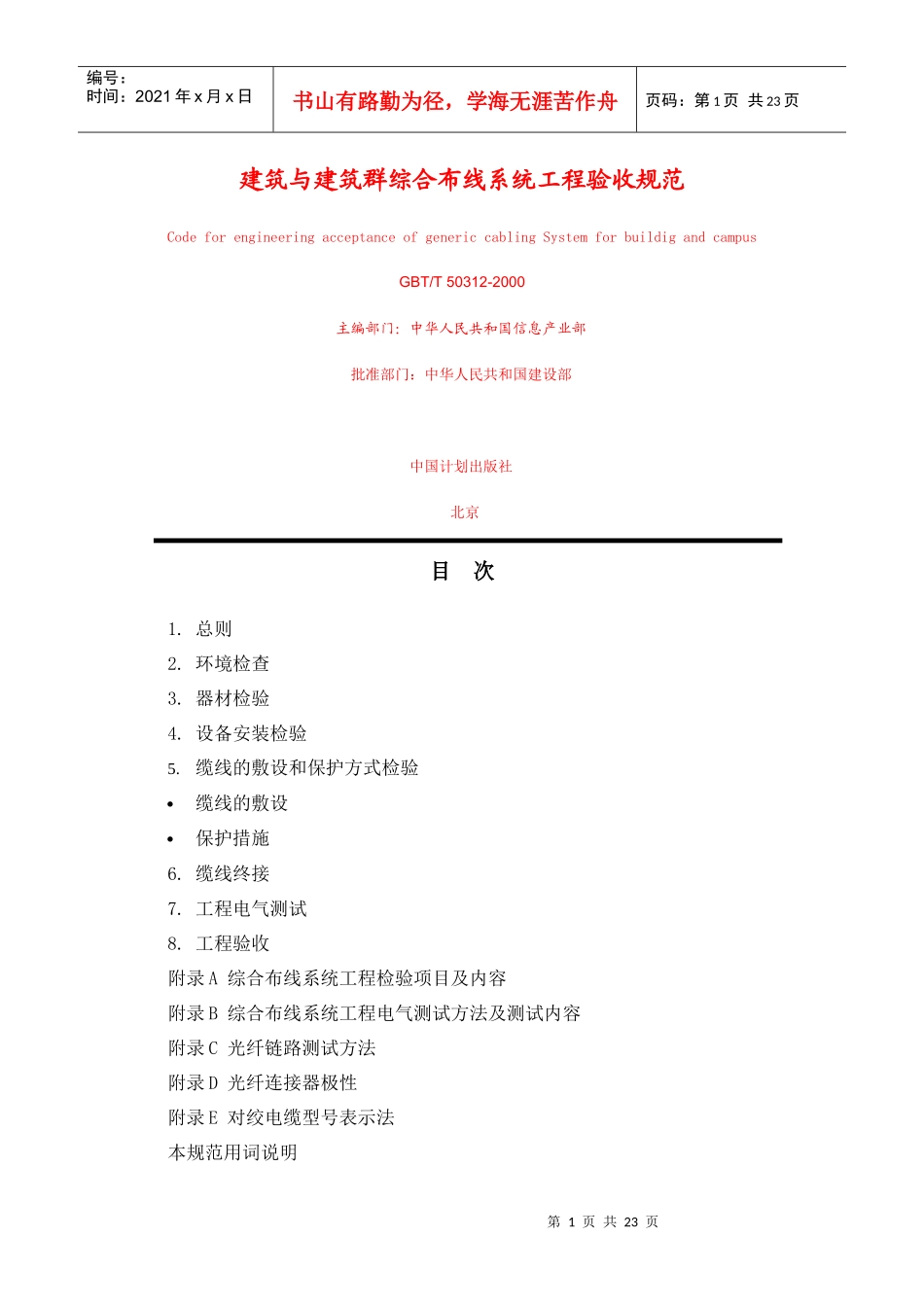

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页建筑与建筑群综合布线系统工程验收规范CodeforengineeringacceptanceofgenericcablingSystemforbuildigandcampusGBT/T50312-2000主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部中国计划出版社北京目次1.总则2.环境检查3.器材检验4.设备安装检验5.缆线的敷设和保护方式检验缆线的敷设保护措施6.缆线终接7.工程电气测试8.工程验收附录A综合布线系统工程检验项目及内容附录B综合布线系统工程电气测试方法及测试内容附录C光纤链路测试方法附录D光纤连接器极性附录E对绞电缆型号表示法本规范用词说明第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页附：条文说明第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。1.0.2本规范适用于新建、扩建综合布线系统工程的验收。1.0.3工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。1.0.4在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。1.0.5综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。环境检查2．0．1应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。铺面活动地板的场所，活动地板防静电措施的接地应符合设计要求。交接间、设备间应提供220V单相带地电源插座。交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。交接间、设备间的面积、通风及环境温、湿度应符合设计要求。器材检查3．0．1器材检验一般要求如下：工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。备品、备件及各类资料应齐全。3．0．2型材、管材与铁件的检查要求如下：第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页各种型材的材质、规格、型号应符合设计文件的规定、表面应光滑、平整，不得变形、断裂。预埋金属线槽、过线盒、接线盒及桥架表面涂覆或镀层均匀、完整，不得变形、损坏。管材采用钢管、硬质聚氯乙烯管时，其管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合设计要求。管道采用水泥管块时，应按通信管道工程施工及验收中相关规定进行检验。各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。铁件的表面处理和镀层应均匀、完整，表面光洁，无脱落、气泡等缺陷。3．0．3缆线的检验要求如下：工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。电缆所附标志、标签内容应齐全、清晰。电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下：1）衰减测试：宜采用光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还...
