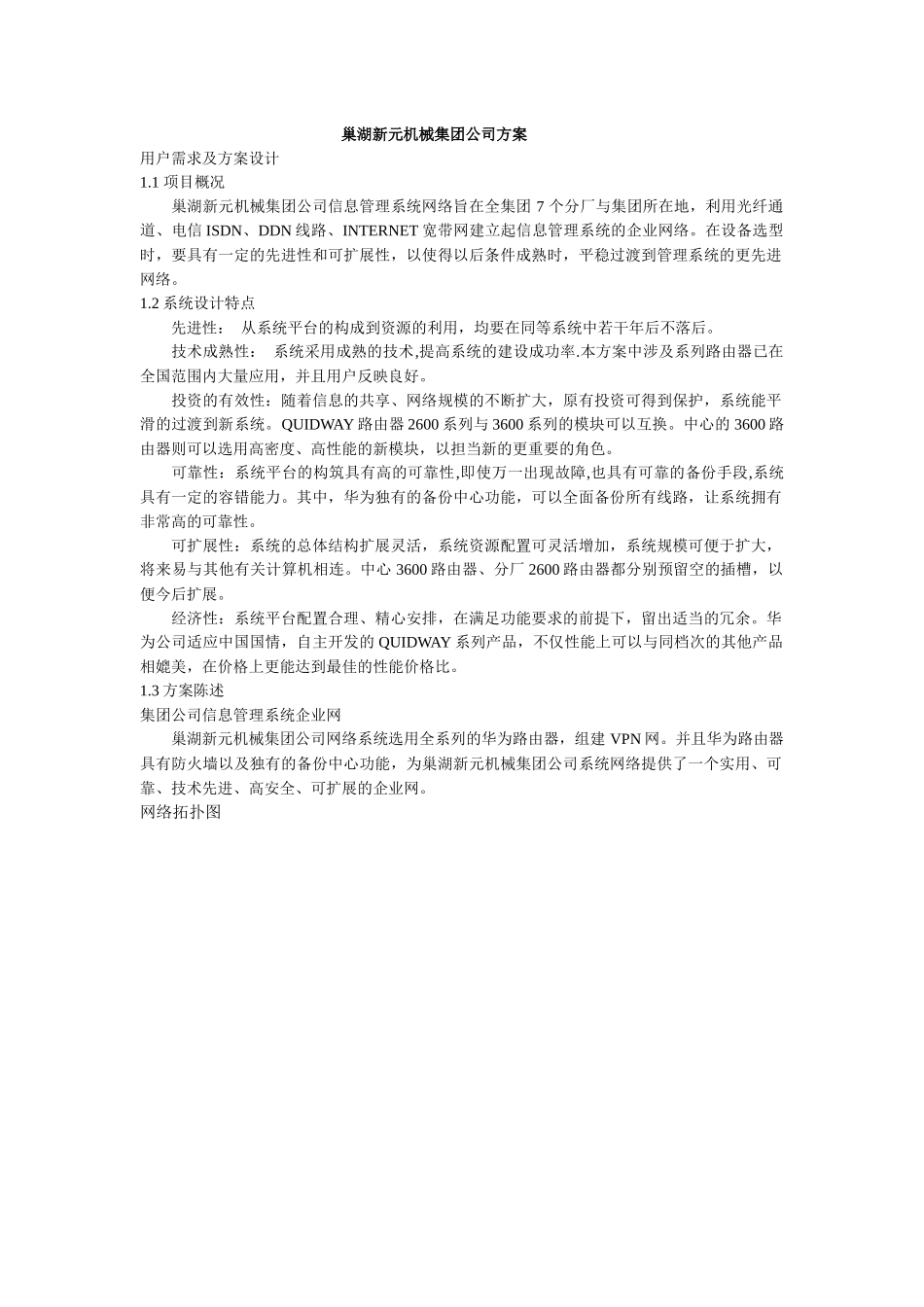

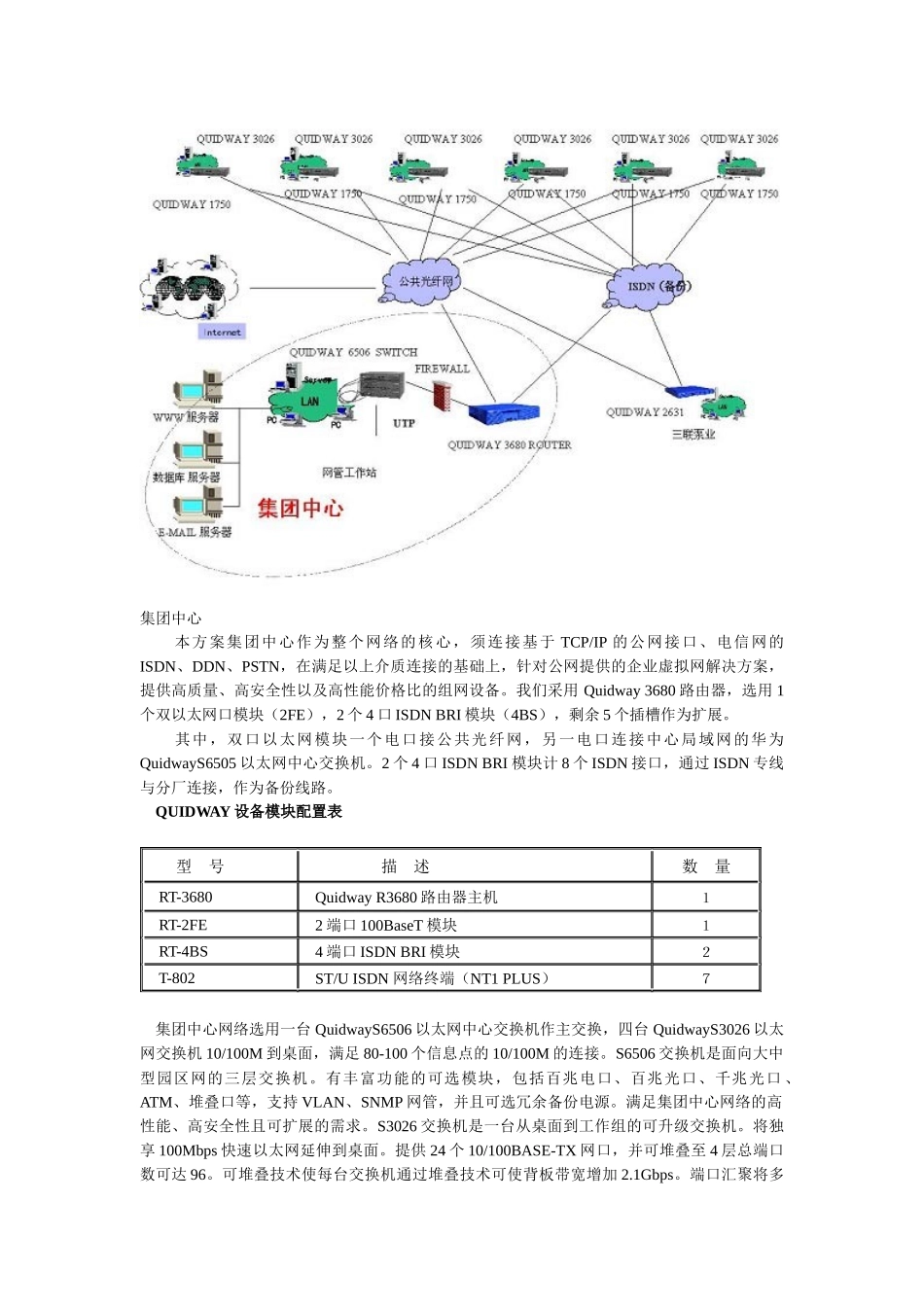

巢湖新元机械集团公司方案用户需求及方案设计1.1项目概况巢湖新元机械集团公司信息管理系统网络旨在全集团7个分厂与集团所在地，利用光纤通道、电信ISDN、DDN线路、INTERNET宽带网建立起信息管理系统的企业网络。在设备选型时，要具有一定的先进性和可扩展性，以使得以后条件成熟时，平稳过渡到管理系统的更先进网络。1.2系统设计特点先进性：从系统平台的构成到资源的利用，均要在同等系统中若干年后不落后。技术成熟性：系统采用成熟的技术,提高系统的建设成功率.本方案中涉及系列路由器已在全国范围内大量应用，并且用户反映良好。投资的有效性：随着信息的共享、网络规模的不断扩大，原有投资可得到保护，系统能平滑的过渡到新系统。QUIDWAY路由器2600系列与3600系列的模块可以互换。中心的3600路由器则可以选用高密度、高性能的新模块，以担当新的更重要的角色。可靠性：系统平台的构筑具有高的可靠性,即使万一出现故障,也具有可靠的备份手段,系统具有一定的容错能力。其中，华为独有的备份中心功能，可以全面备份所有线路，让系统拥有非常高的可靠性。可扩展性：系统的总体结构扩展灵活，系统资源配置可灵活增加，系统规模可便于扩大，将来易与其他有关计算机相连。中心3600路由器、分厂2600路由器都分别预留空的插槽，以便今后扩展。经济性：系统平台配置合理、精心安排，在满足功能要求的前提下，留出适当的冗余。华为公司适应中国国情，自主开发的QUIDWAY系列产品，不仅性能上可以与同档次的其他产品相媲美，在价格上更能达到最佳的性能价格比。1.3方案陈述集团公司信息管理系统企业网巢湖新元机械集团公司网络系统选用全系列的华为路由器，组建VPN网。并且华为路由器具有防火墙以及独有的备份中心功能，为巢湖新元机械集团公司系统网络提供了一个实用、可靠、技术先进、高安全、可扩展的企业网。网络拓扑图集团中心本方案集团中心作为整个网络的核心，须连接基于TCP/IP的公网接口、电信网的ISDN、DDN、PSTN，在满足以上介质连接的基础上，针对公网提供的企业虚拟网解决方案，提供高质量、高安全性以及高性能价格比的组网设备。我们采用Quidway3680路由器，选用1个双以太网口模块（2FE），2个4口ISDNBRI模块（4BS），剩余5个插槽作为扩展。其中，双口以太网模块一个电口接公共光纤网，另一电口连接中心局域网的华为QuidwayS6505以太网中心交换机。2个4口ISDNBRI模块计8个ISDN接口，通过ISDN专线与分厂连接，作为备份线路。QUIDWAY设备模块配置表型号描述数量RT-3680QuidwayR3680路由器主机１RT-2FE2端口100BaseT模块１RT-4BS4端口ISDNBRI模块２T-802ST/UISDN网络终端（NT1PLUS）７集团中心网络选用一台QuidwayS6506以太网中心交换机作主交换，四台QuidwayS3026以太网交换机10/100M到桌面，满足80-100个信息点的10/100M的连接。S6506交换机是面向大中型园区网的三层交换机。有丰富功能的可选模块，包括百兆电口、百兆光口、千兆光口、ATM、堆叠口等，支持VLAN、SNMP网管，并且可选冗余备份电源。满足集团中心网络的高性能、高安全性且可扩展的需求。S3026交换机是一台从桌面到工作组的可升级交换机。将独享100Mbps快速以太网延伸到桌面。提供24个10/100BASE-TX网口，并可堆叠至4层总端口数可达96。可堆叠技术使每台交换机通过堆叠技术可使背板带宽增加2.1Gbps。端口汇聚将多个端口汇聚在一起与其他交换机或服务器相连，提高了连接带宽，并增加了网络的可靠性。支持802.3x流控减少拥塞并防止丢包。IP多播Pruning可以向多个桌面系统广播时减少拥塞。集团园区各车间与量具分厂的信息点，通过多模光缆与中心交换机连接。车间交换机选用S3026，24口10/100M交换机。中心网交换机配置表型号描述数量LS-6506QuidwayS6506主机１LS-3026QuidwayS3026主机8分厂及分厂局域网7个分厂通过基于TCP/IP广电网与集团连接。同样要求高的安全性，我们选用QuidwayR2631路由器，R2631路由器本身带有两个快速以太网电口，用以连接广电光纤与分局以太网。另选用1个双同异步广域网口+单ISDN口（2S1B）模块，作为同市局的备份线路连接用，剩余两个插槽作为扩展。各个分厂同样采用QuidwayS3026以太网交...
