升压站、变电站架构安装方案VIP免费

升压站、变电站架构安装方案_第1页
1/15
升压站、变电站架构安装方案_第2页
2/15
升压站、变电站架构安装方案_第3页
3/15

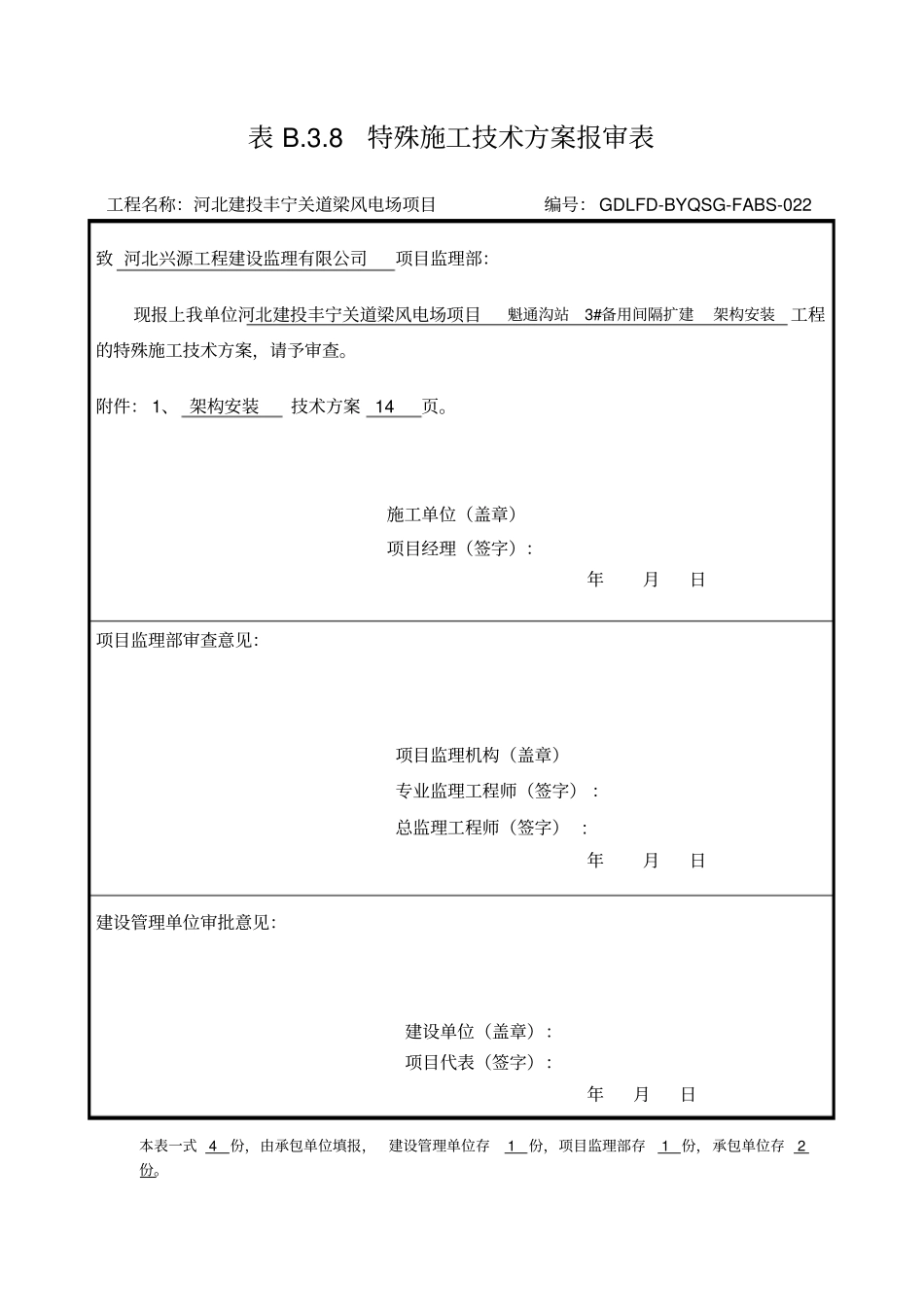

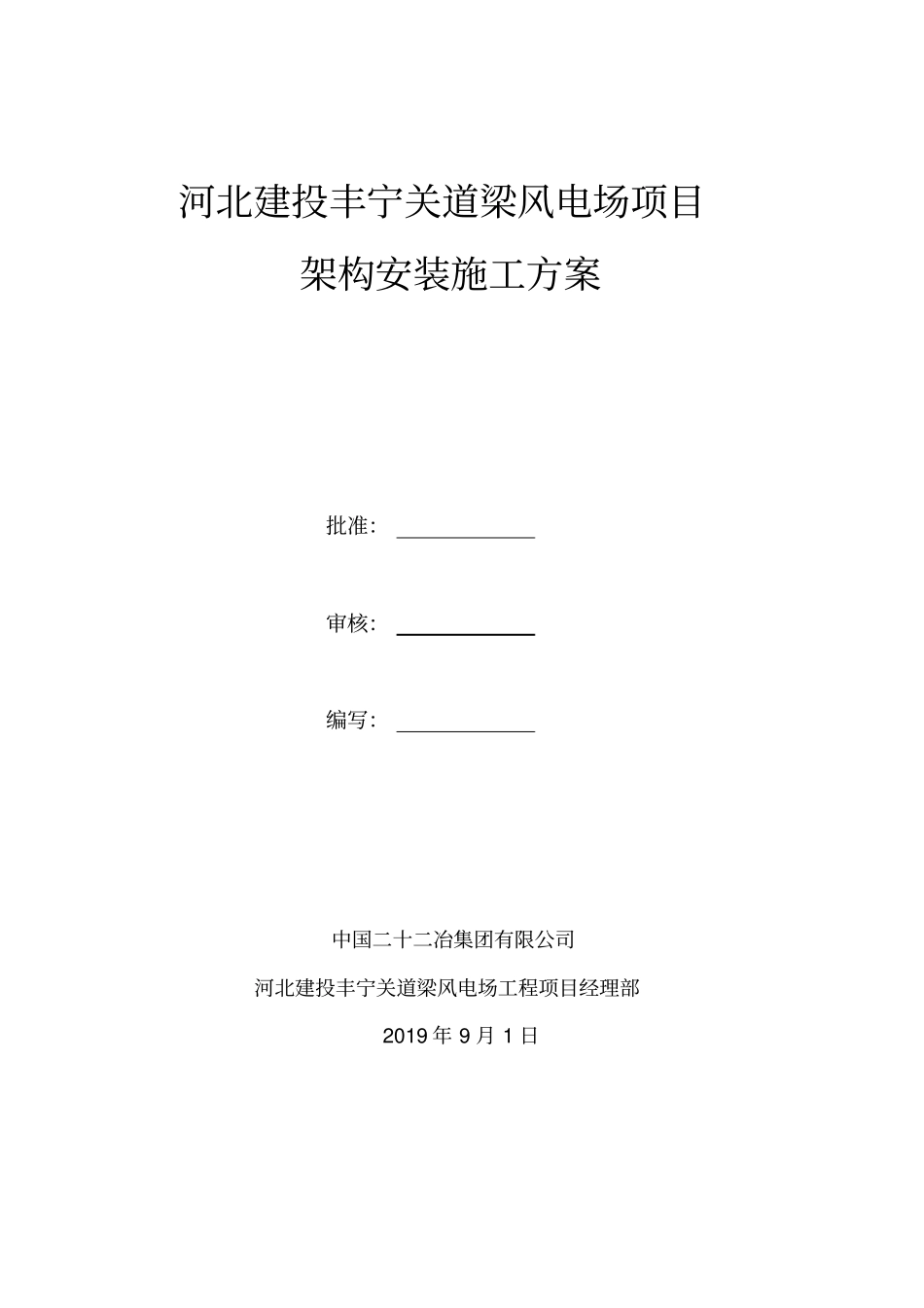

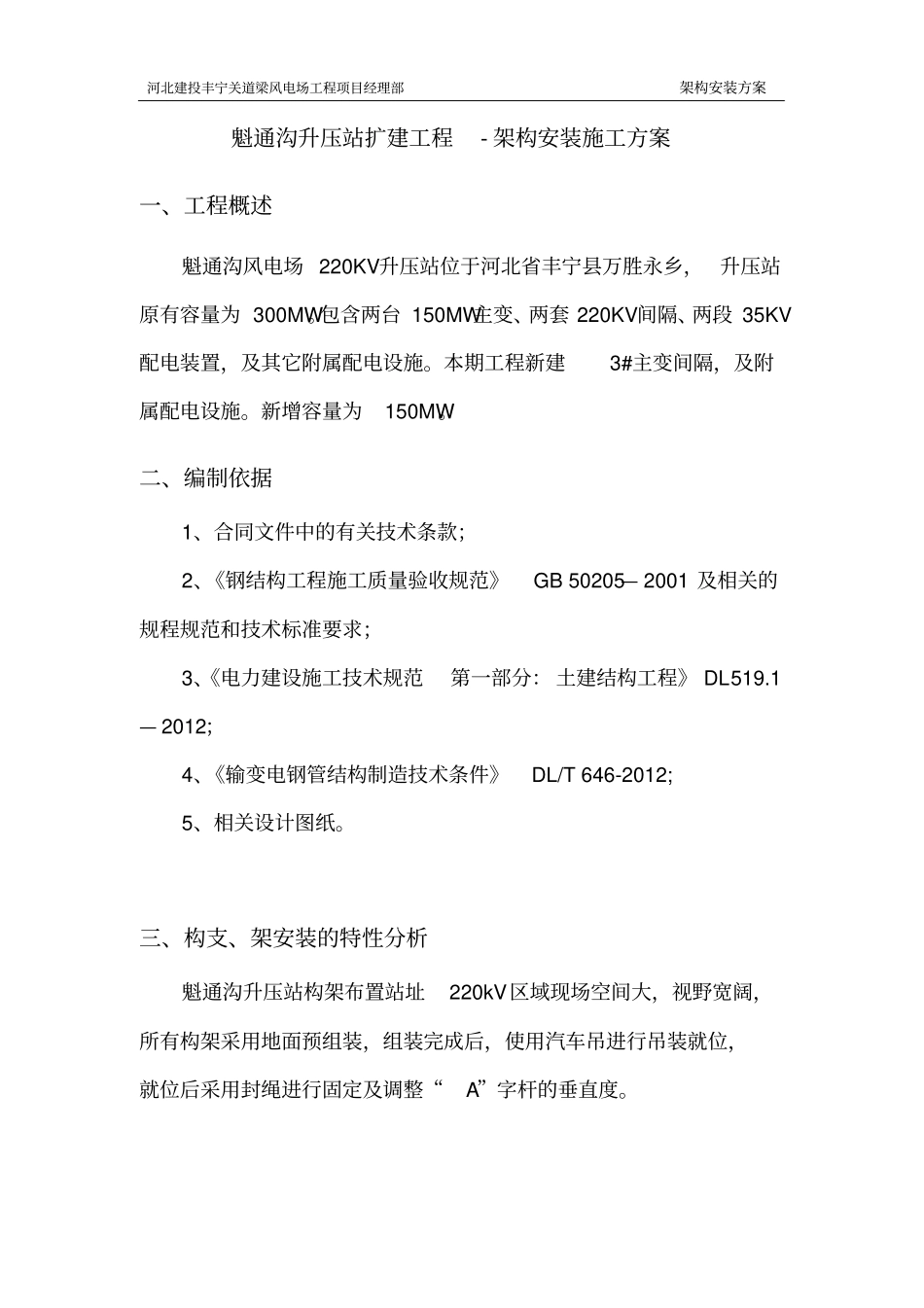

表B.3.8特殊施工技术方案报审表工程名称:河北建投丰宁关道梁风电场项目编号:GDLFD-BYQSG-FABS-022致河北兴源工程建设监理有限公司项目监理部:现报上我单位河北建投丰宁关道梁风电场项目魁通沟站3#备用间隔扩建架构安装工程的特殊施工技术方案,请予审查。附件:1、架构安装技术方案14页。施工单位(盖章)项目经理(签字):年月日项目监理部审查意见:项目监理机构(盖章)专业监理工程师(签字):总监理工程师(签字):年月日建设管理单位审批意见:建设单位(盖章):项目代表(签字):年月日本表一式4份,由承包单位填报,建设管理单位存1份,项目监理部存1份,承包单位存2份。河北建投丰宁关道梁风电场项目架构安装施工方案批准:审核:编写:中国二十二冶集团有限公司河北建投丰宁关道梁风电场工程项目经理部2019年9月1日河北建投丰宁关道梁风电场工程项目经理部架构安装方案魁通沟升压站扩建工程-架构安装施工方案一、工程概述魁通沟风电场220KV升压站位于河北省丰宁县万胜永乡,升压站原有容量为300MW。包含两台150MW主变、两套220KV间隔、两段35KV配电装置,及其它附属配电设施。本期工程新建3#主变间隔,及附属配电设施。新增容量为150MW。二、编制依据1、合同文件中的有关技术条款;2、《钢结构工程施工质量验收规范》GB50205—2001及相关的规程规范和技术标准要求;3、《电力建设施工技术规范第一部分:土建结构工程》DL519.1—2012;4、《输变电钢管结构制造技术条件》DL/T646-2012;5、相关设计图纸。三、构支、架安装的特性分析魁通沟升压站构架布置站址220kV区域现场空间大,视野宽阔,所有构架采用地面预组装,组装完成后,使用汽车吊进行吊装就位,就位后采用封绳进行固定及调整“A”字杆的垂直度。河北建投丰宁关道梁风电场工程项目经理部架构安装方案四、安装前准备工作4.1基础工作面准备1)构架基础强度达到设计强度的75%方可进行柱吊装;基础杯口派专人进行清扫及凿毛;2)对所有构架基础进行测量放点,保证构架的中心坐标在同一轴线上,将设计高程、中心坐标进行标识。4.2组装工作面准备1)根据构架平面布置图,对到货构架进行分类摆放,对构架安装采用先装进线构架母线构架主变进线构架及主变构架。2)起重设备布置起重设备及封绳按照构架安装顺序摆放至相关区域。3)工器具准备主要施工设备包括电焊机、汽车吊、手拉葫芦、封绳、电焊条、氧气等消耗性材料。4)材料要求1.型钢构件均采用Q235B钢材,焊条E43.钢筋为HPB300或HRB400。2.法兰连接螺栓采用8.8级高强螺栓,配双帽双平垫,普通方法拧紧;其余连接螺栓采用4.8级螺栓,一母两平垫一弹簧垫。3.采用的焊条为:Q345B钢与Q235B钢焊接采用E43焊条;Q345B钢与Q345B焊接采用E59焊条。4.所有材质均应符合有关专门规定,并有出厂合格证。钢材河北建投丰宁关道梁风电场工程项目经理部架构安装方案的屈服强度实测值与抗拉强度实测值比值≤0.85;伸长率>20%.5.所有外露钢构件全部采用热镀锌防腐,锌层厚度不小于86μm,不得大于150μm。除锈等级Sa2?.4.3技术准备1)施工技术人员熟悉施工图纸,进行图纸审核,参加设计交底及图纸会审。2)提出构架柱、构架梁和构件的规格与数量,为构件进场后验收核查作准备。3)提出构架吊装消耗材料计划并落实解决。4)提出构架吊装施工机具计划并落实解决。5)现场作好吊装准备,平整场地,以便于电杆及钢梁的倒运,同时布置好施工电源。五、钢构架安装方法1、作业程序“A”字杆、钢横梁、构件现场验收——“A”字杆及钢构倒运就位——“A”字杆及构件组装——构架吊装——浇灌柱根部砼。2、作业方法2.1基础准备1)构架基础在结构吊装前,其砼强度全部已达到设计强度75%,但应作好如下准备工作:河北建投丰宁关道梁风电场工程项目经理部架构安装方案2)吊装前准备钢板废边角余料,用来调节基础标高、构架组合长度等累计误差,钢板用于基础内支垫调节。3)基础轴线分中后及时检查有无杯口偏中情况,若出现此类情况则及时处理。4)测量数据做好原始记录,以便检查。2.2构件拼装构架梁、柱接头处采用8.8级热镀锌普通螺栓,构架柱先在方木上对好,穿上螺栓,然后用力矩扳手均匀拧...
