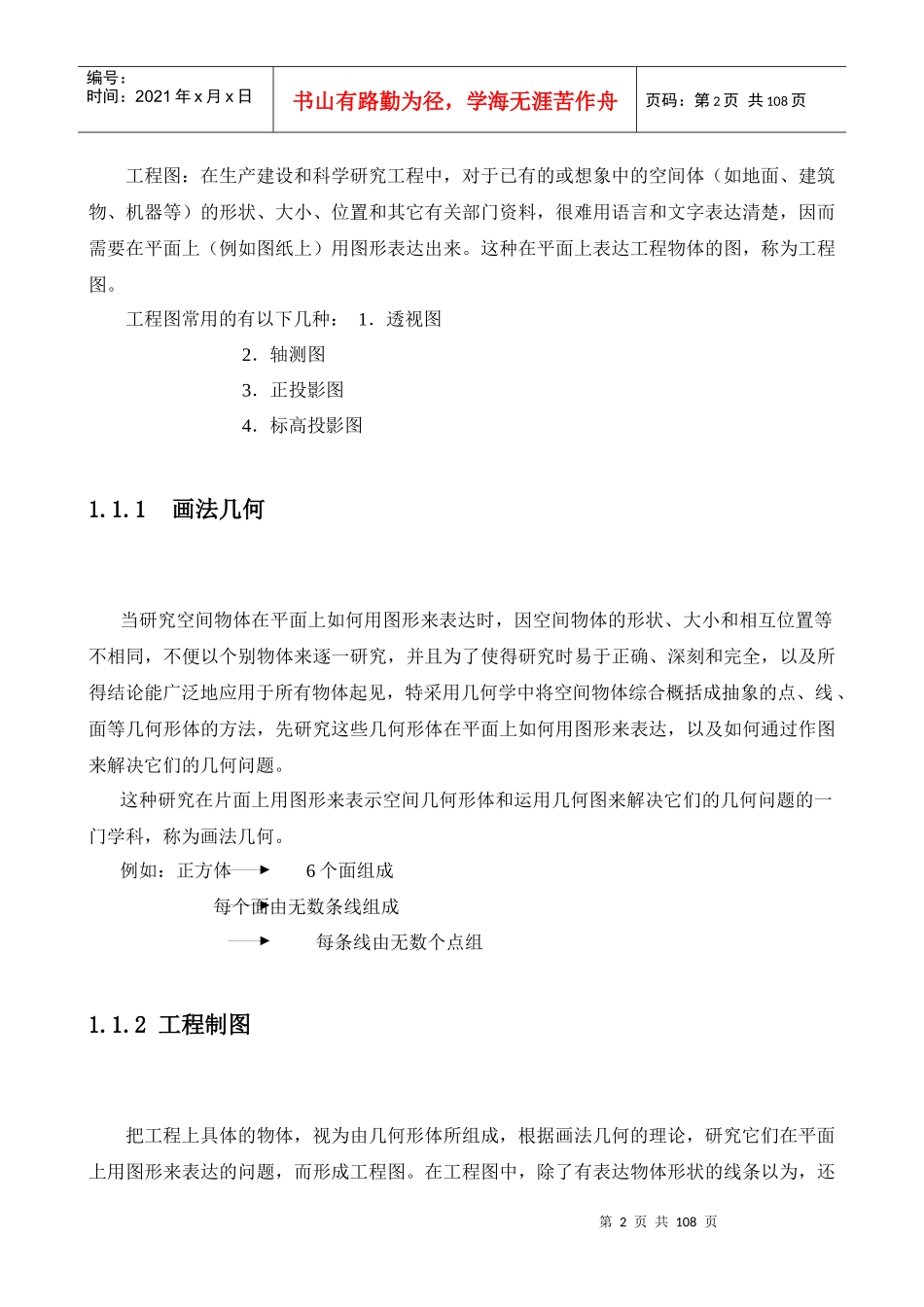

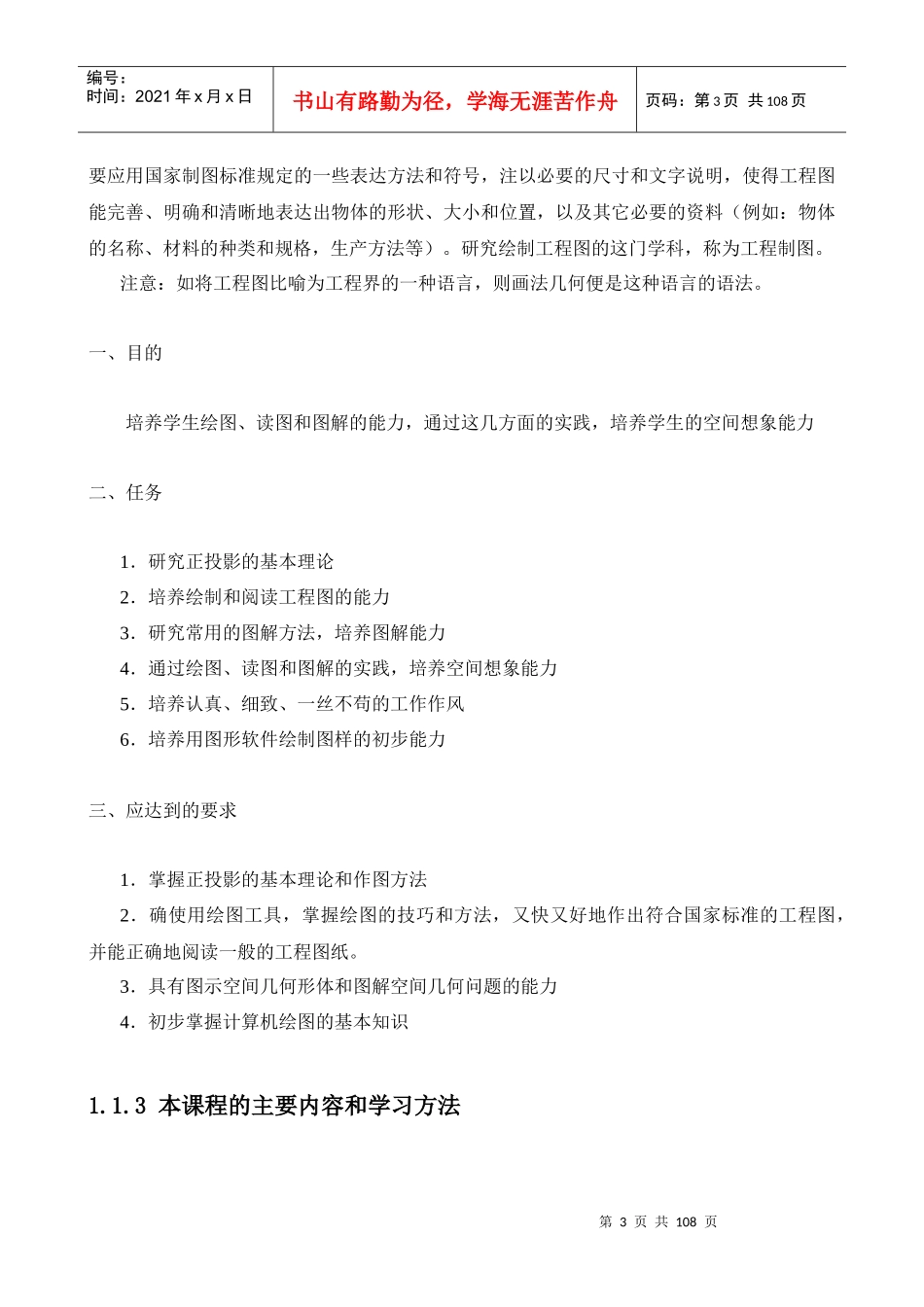

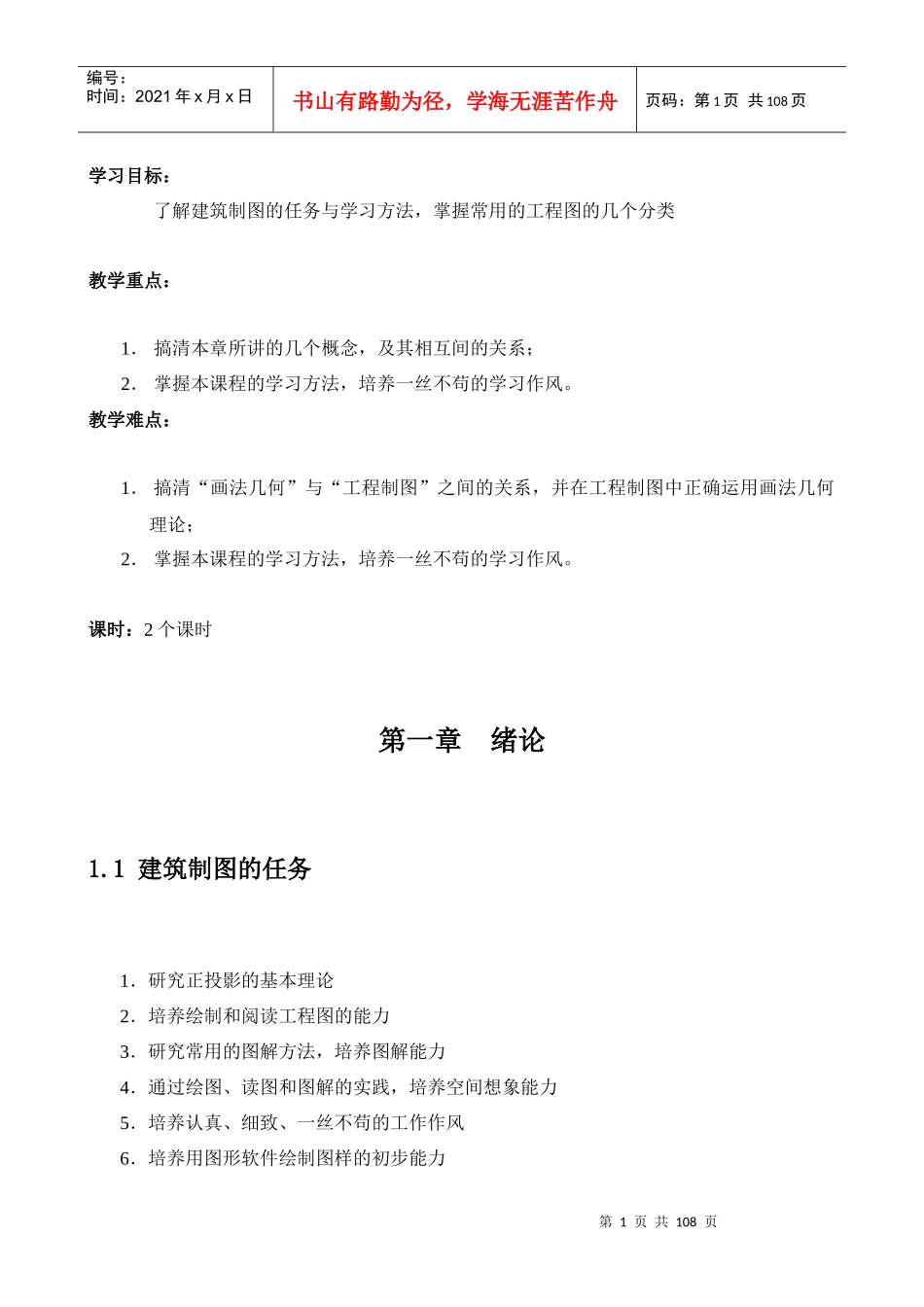

第1页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共108页学习目标：了解建筑制图的任务与学习方法，掌握常用的工程图的几个分类教学重点：1．搞清本章所讲的几个概念，及其相互间的关系；2．掌握本课程的学习方法，培养一丝不苟的学习作风。教学难点：1．搞清“画法几何”与“工程制图”之间的关系，并在工程制图中正确运用画法几何理论；2．掌握本课程的学习方法，培养一丝不苟的学习作风。课时：2个课时第一章绪论1.1建筑制图的任务1．研究正投影的基本理论2．培养绘制和阅读工程图的能力3．研究常用的图解方法，培养图解能力4．通过绘图、读图和图解的实践，培养空间想象能力5．培养认真、细致、一丝不苟的工作作风6．培养用图形软件绘制图样的初步能力第2页共108页第1页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共108页工程图：在生产建设和科学研究工程中，对于已有的或想象中的空间体（如地面、建筑物、机器等）的形状、大小、位置和其它有关部门资料，很难用语言和文字表达清楚，因而需要在平面上（例如图纸上）用图形表达出来。这种在平面上表达工程物体的图，称为工程图。工程图常用的有以下几种：1．透视图2．轴测图3．正投影图4．标高投影图1.1.1画法几何当研究空间物体在平面上如何用图形来表达时，因空间物体的形状、大小和相互位置等不相同，不便以个别物体来逐一研究，并且为了使得研究时易于正确、深刻和完全，以及所得结论能广泛地应用于所有物体起见，特采用几何学中将空间物体综合概括成抽象的点、线、面等几何形体的方法，先研究这些几何形体在平面上如何用图形来表达，以及如何通过作图来解决它们的几何问题。这种研究在片面上用图形来表示空间几何形体和运用几何图来解决它们的几何问题的一门学科，称为画法几何。例如：正方体6个面组成每个面由无数条线组成每条线由无数个点组1.1.2工程制图把工程上具体的物体，视为由几何形体所组成，根据画法几何的理论，研究它们在平面上用图形来表达的问题，而形成工程图。在工程图中，除了有表达物体形状的线条以为，还第3页共108页第2页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共108页要应用国家制图标准规定的一些表达方法和符号，注以必要的尺寸和文字说明，使得工程图能完善、明确和清晰地表达出物体的形状、大小和位置，以及其它必要的资料（例如：物体的名称、材料的种类和规格，生产方法等）。研究绘制工程图的这门学科，称为工程制图。注意：如将工程图比喻为工程界的一种语言，则画法几何便是这种语言的语法。一、目的培养学生绘图、读图和图解的能力，通过这几方面的实践，培养学生的空间想象能力二、任务1．研究正投影的基本理论2．培养绘制和阅读工程图的能力3．研究常用的图解方法，培养图解能力4．通过绘图、读图和图解的实践，培养空间想象能力5．培养认真、细致、一丝不苟的工作作风6．培养用图形软件绘制图样的初步能力三、应达到的要求1．掌握正投影的基本理论和作图方法2．确使用绘图工具，掌握绘图的技巧和方法，又快又好地作出符合国家标准的工程图，并能正确地阅读一般的工程图纸。3．具有图示空间几何形体和图解空间几何问题的能力4．初步掌握计算机绘图的基本知识1.1.3本课程的主要内容和学习方法第4页共108页第3页共108页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共108页一、主要内容1．图样的基本知识：绘图工具、仪器的使用，几何作图的知识，基本制图标准。2．投影作图：工程图样的图示原理和方法。3．工程图样的看图、画图的规则和方法。4．相关的其它图样：简介建筑制图图样的看图、画图规则和方法。5．计算机绘图。二、学习方法画法几何是制图的理论基础，比较抽象，系统性较强。制图是投影理论的运用，实践性较强，学习时要完成一系列的绘图、识图作业。但必须注意学习方法，才能提高学习的效果。1．要下工夫培养空间想象能力从二维的平面想象出三维形体的形状。这是初学者制图的一道难关。开始时可以借助于一些模型（没有），加强图物对照的感性认识...
