建筑施工之钢筋安装VIP免费

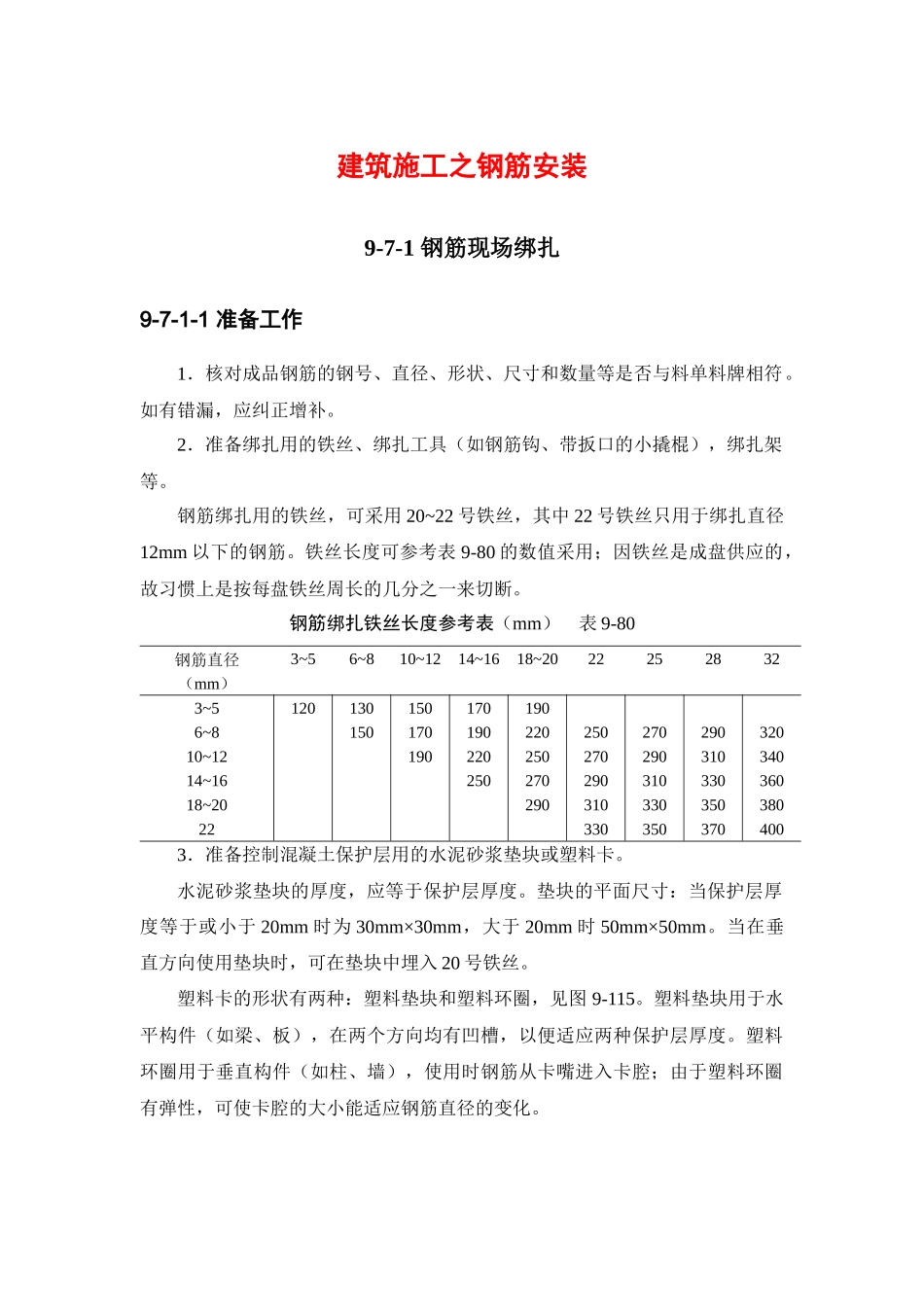

建筑施工之钢筋安装9-7-1钢筋现场绑扎9-7-1-1准备工作1．核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。如有错漏，应纠正增补。2．准备绑扎用的铁丝、绑扎工具（如钢筋钩、带扳口的小撬棍），绑扎架等。钢筋绑扎用的铁丝，可采用20~22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。铁丝长度可参考表9-80的数值采用；因铁丝是成盘供应的，故习惯上是按每盘铁丝周长的几分之一来切断。钢筋绑扎铁丝长度参考表（mm）表9-80钢筋直径（mm）3~56~810~1214~1618~20222528323~56~810~1214~1618~20221201301501501701901701902202501902202502702902502702903103302702903103303502903103303503703203403603804003．准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。水泥砂浆垫块的厚度，应等于保护层厚度。垫块的平面尺寸：当保护层厚度等于或小于20mm时为30mm×30mm，大于20mm时50mm×50mm。当在垂直方向使用垫块时，可在垫块中埋入20号铁丝。塑料卡的形状有两种：塑料垫块和塑料环圈，见图9-115。塑料垫块用于水平构件（如梁、板），在两个方向均有凹槽，以便适应两种保护层厚度。塑料环圈用于垂直构件（如柱、墙），使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性，可使卡腔的大小能适应钢筋直径的变化。图9-115控制混凝土保护层用的塑料卡（a）塑料垫块；（b）塑料环圈4．划出钢筋位置线。平板或墙板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。钢筋接头的位置，应根据来料规格，结合9-2-1-3条对有关接头位置、数量的规定，使其错开，在模板上划线。5．绑扎形式复杂的结构部位时，应先研究逐根钢筋穿插就位的顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑扎困难。9-7-1-2钢筋绑扎接头1．钢筋绑扎接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。2．同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。同一连接区段内，纵向受拉钢筋绑扎搭接接头面积百分率及箍筋配置要求，可参照9-2-1-3条的有关规定。绑扎搭接接头中钢筋的横向间距不应小于钢筋直径，且不应小于25mm。3．当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25％时，其最小搭接长度应符合表9-81的规定。纵向受拉钢筋的最小搭接长度表9-81钢筋种类混凝土强度等级C15C20~C25C30~C35≥C40HPB235级光圆钢筋45d35d30d25dHRB335级带肋钢筋55d45d35d30dHRB400级带肋钢筋-55d40d35d注：1．受压钢筋绑扎接头的搭接长度应为表中数值的0.7倍；2．在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm，受压钢筋搭接长度不应小于200mm；3．两根直径不同钢筋的搭接长度，以较细钢筋直径计算。4．当纵向受拉钢筋搭接接头面积百分率大于25％时，表9-81中数值应增大，详见9-2-1-3条的规定。5．当出现下列情况，如钢筋直径大于25mm,混凝土凝固过程中受力钢筋易受扰动、涂环氧的钢筋、带肋钢筋末端采取机械锚固措施、混凝土保护层厚度大于钢筋直径的3倍、抗震结构构件等，纵向受拉钢筋的最小搭接长度应按9-2-1-2条与9-2-7-1条的规定修正。6．在绑扎接头的搭接长度范围内，应采用铁丝绑扎三点。9-7-1-3基础钢筋绑扎1．钢筋网的绑扎。四周两行钢筋交叉点应每点扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，则须将全部钢筋相交点扎牢。绑扎时应注意相邻绑扎点的铁丝扣要成八字形，以免网片歪斜变形。2．基础底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土撑脚，以保证钢筋位置正确。钢筋撑脚的形式与尺寸如图9-116所示，每隔1m放置一个。其直径选用：当板厚h≤30cm时为8~10mm；当板厚h＝30~50cm时为12~14mm；当板厚h＞50cm时为16~18mm。图9-116钢筋撑脚（a）钢筋撑脚；（b）撑脚位置1-上层钢筋网；2-下层钢筋网；3-撑脚；4-水泥垫块3．钢筋的弯钩应朝上，不要倒向一边；但双层钢筋网的上层钢筋弯钩应朝下。4．独立柱基础为双向弯曲，其底面短边的钢筋应放在长边钢筋的上...
