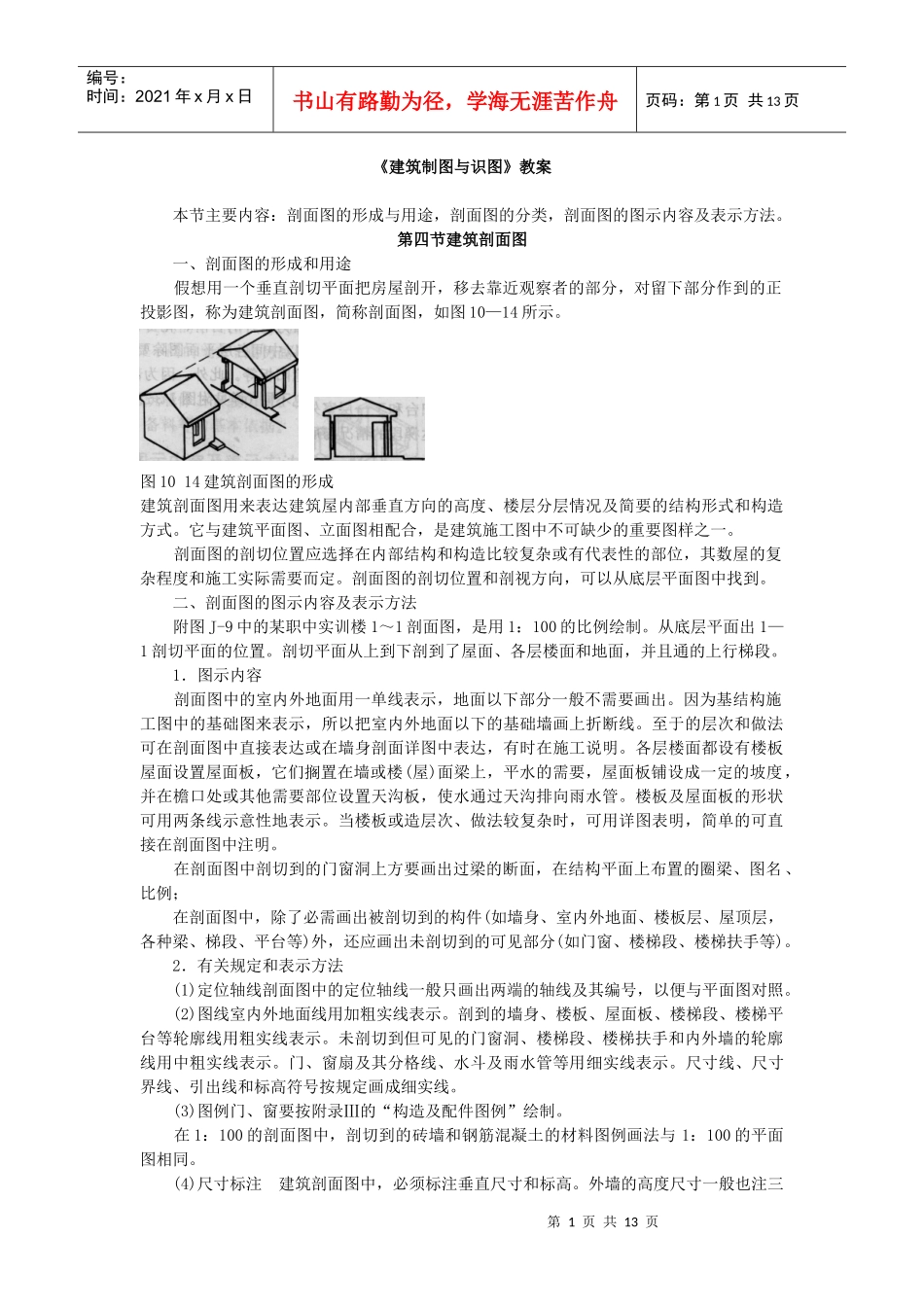

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页《建筑制图与识图》教案本节主要内容：剖面图的形成与用途，剖面图的分类，剖面图的图示内容及表示方法。第四节建筑剖面图一、剖面图的形成和用途假想用一个垂直剖切平面把房屋剖开，移去靠近观察者的部分，对留下部分作到的正投影图，称为建筑剖面图，简称剖面图，如图10—14所示。图1014建筑剖面图的形成建筑剖面图用来表达建筑屋内部垂直方向的高度、楼层分层情况及简要的结构形式和构造方式。它与建筑平面图、立面图相配合，是建筑施工图中不可缺少的重要图样之一。剖面图的剖切位置应选择在内部结构和构造比较复杂或有代表性的部位，其数屋的复杂程度和施工实际需要而定。剖面图的剖切位置和剖视方向，可以从底层平面图中找到。二、剖面图的图示内容及表示方法附图J-9中的某职中实训楼1～1剖面图，是用1：100的比例绘制。从底层平面出1—1剖切平面的位置。剖切平面从上到下剖到了屋面、各层楼面和地面，并且通的上行梯段。1．图示内容剖面图中的室内外地面用一单线表示，地面以下部分一般不需要画出。因为基结构施工图中的基础图来表示，所以把室内外地面以下的基础墙画上折断线。至于的层次和做法可在剖面图中直接表达或在墙身剖面详图中表达，有时在施工说明。各层楼面都设有楼板屋面设置屋面板，它们搁置在墙或楼(屋)面梁上，平水的需要，屋面板铺设成一定的坡度，并在檐口处或其他需要部位设置天沟板，使水通过天沟排向雨水管。楼板及屋面板的形状可用两条线示意性地表示。当楼板或造层次、做法较复杂时，可用详图表明，简单的可直接在剖面图中注明。在剖面图中剖切到的门窗洞上方要画出过梁的断面，在结构平面上布置的圈梁、图名、比例；在剖面图中，除了必需画出被剖切到的构件(如墙身、室内外地面、楼板层、屋顶层，各种梁、梯段、平台等)外，还应画出未剖切到的可见部分(如门窗、楼梯段、楼梯扶手等)。2．有关规定和表示方法(1)定位轴线剖面图中的定位轴线一般只画出两端的轴线及其编号，以便与平面图对照。(2)图线室内外地面线用加粗实线表示。剖到的墙身、楼板、屋面板、楼梯段、楼梯平台等轮廓线用粗实线表示。未剖切到但可见的门窗洞、楼梯段、楼梯扶手和内外墙的轮廓线用中粗实线表示。门、窗扇及其分格线、水斗及雨水管等用细实线表示。尺寸线、尺寸界线、引出线和标高符号按规定画成细实线。(3)图例门、窗要按附录Ⅲ的“构造及配件图例”绘制。在1：100的剖面图中，剖切到的砖墙和钢筋混凝土的材料图例画法与1：100的平面图相同。(4)尺寸标注建筑剖面图中，必须标注垂直尺寸和标高。外墙的高度尺寸一般也注三第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页道：最外侧一道为室外地面以上的总高尺，即底层地面到二层楼面、各层楼面到上一层楼面、顶层楼面到檐口处的屋面等，同时还注明室内外地面的高差尺寸。里面一道为门、窗洞及洞间墙的高度尺寸。此外，还应标注某些局部尺寸，如室内门窗洞、窗台的高度及有些不另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须注出。在建筑部面图上，室内外地面、楼面、楼梯平台面、屋顶檐口顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构标高。三、剖面图的主要内容剖面图的主要内容可概括如下(并可按其顺序识读)：1．图名、比例；2．定位轴线及其尺寸；S．剖切到的屋面(包括隔热层及吊顶)、楼面、室内外地面(包括台阶、明沟及散水等)，剖切到的内外墙身及其门、窗(包括过梁、圈梁、防潮层、女儿墙及压顶)，剖切到的各种承重梁和联系梁、楼梯梯段及楼梯平台、雨篷及雨篷梁、阳台、走廊等；4．未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊端头的窗；可见的梁、柱，可见的水斗和雨水管，可见的踢脚和室内的各种装饰等；5．垂直方向的尺寸及标高；6．详图索引符号；7．旋工说明等。总结作业：P957、8、9本节主要内容：建筑立面图的形成，命名方式，图示内容。第五节建筑立面图建筑立面图是投影面平行于建筑物各个外墙面的正投影图，建筑立面图是用来表示建...
