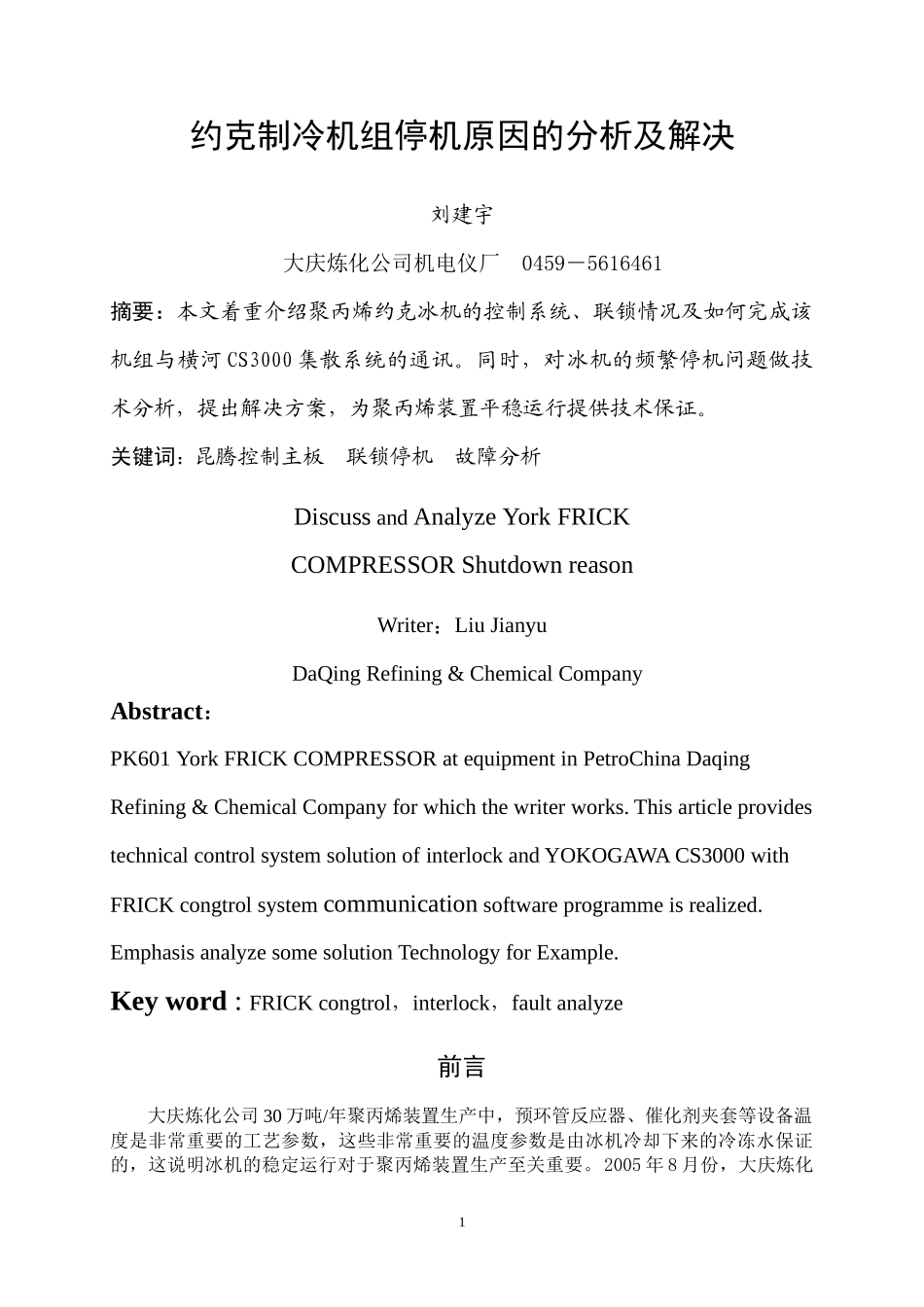

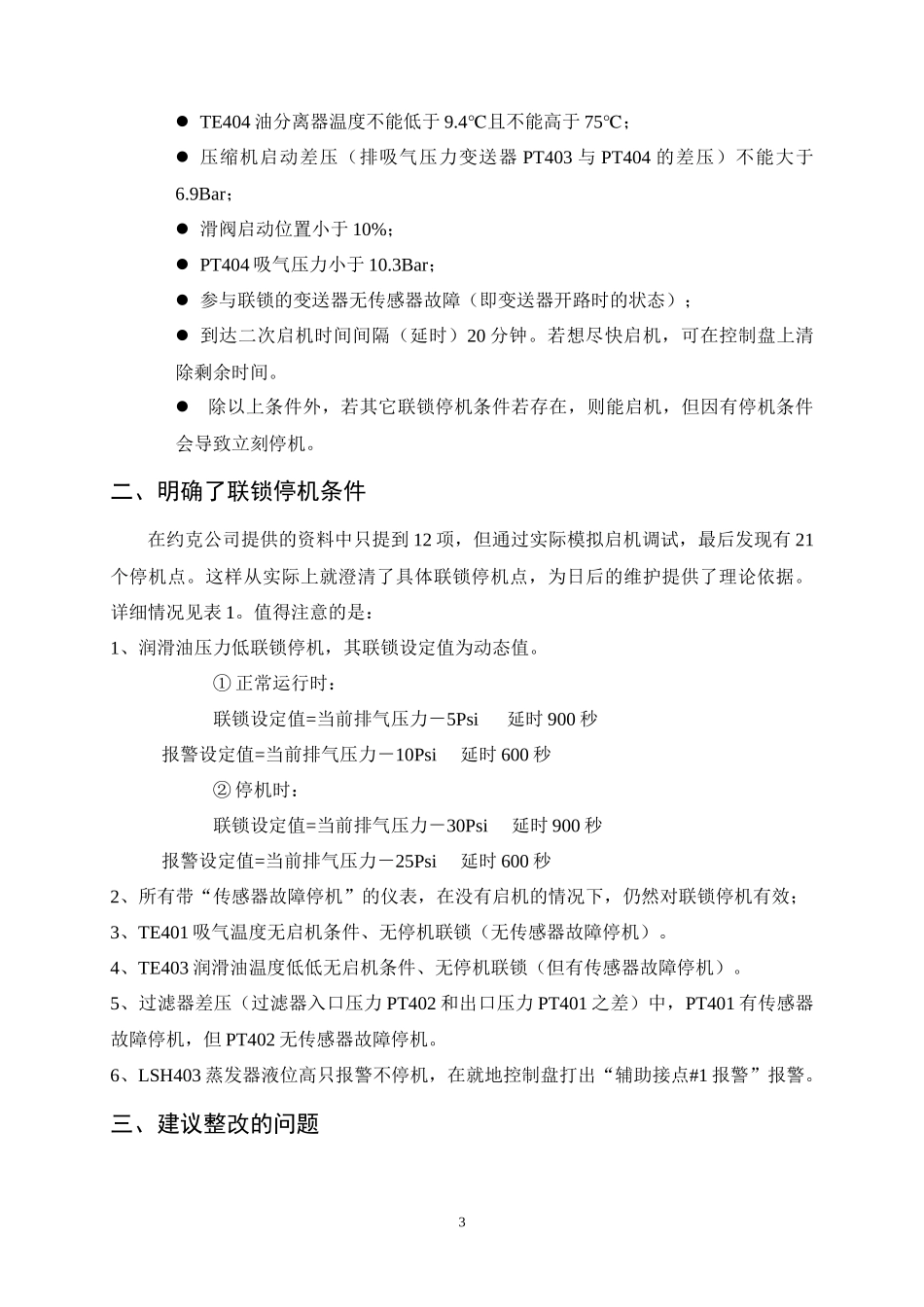

约克制冷机组停机原因的分析及解决刘建宇󰀡大庆炼化公司机电仪厂0459－5616461摘要：本文着重介绍聚丙烯约克冰机的控制系统、联锁情况及如何完成该机组与横河CS3000集散系统的通讯。同时，对冰机的频繁停机问题做技术分析，提出解决方案，为聚丙烯装置平稳运行提供技术保证。关键词：昆腾控制主板联锁停机故障分析DiscussandAnalyzeYorkFRICKCOMPRESSORShutdownreasonWriter：LiuJianyuDaQingRefining&ChemicalCompanyAbstract：PK601YorkFRICKCOMPRESSORatequipmentinPetroChinaDaqingRefining&ChemicalCompanyforwhichthewriterworks.ThisarticleprovidestechnicalcontrolsystemsolutionofinterlockandYOKOGAWACS3000withFRICKcongtrolsystemcommunicationsoftwareprogrammeisrealized.EmphasisanalyzesomesolutionTechnologyforExample.Keyword:FRICKcongtrol，interlock，faultanalyze前言大庆炼化公司30万吨/年聚丙烯装置生产中，预环管反应器、催化剂夹套等设备温度是非常重要的工艺参数，这些非常重要的温度参数是由冰机冷却下来的冷冻水保证的，这说明冰机的稳定运行对于聚丙烯装置生产至关重要。2005年8月份，大庆炼化1公司30万吨/年聚丙烯装置开工初期，PK601约克冰机曾先后发生4次停车。11月26日夜出现4次联锁停机，27日白天出现2次联锁停机。对此，炼化公司领导非常重视，因冰机的运行状况直接关系到PP装置的平稳运行。本文对现将具体情况做以技术分析。停机情况介绍开工初期PK601冰机4次停机现象为：就地液晶显示屏和DCS没有出现任何报警信息，同时在电气控制柜打出联锁跳牌。机电仪三个专业检查无问题后，工艺迅速启机运行正常。2005年11月26日夜间：23：03因PT404入口压力低联锁停机，在就地控制盘打出“吸入压力过低停机”报警，同时在电气打出联锁跳牌。0：03启机正常；1：19因PT404入口压力低联锁停机，在就地控制盘打出“吸入压力过低停机”报警，同时在电气打出联锁跳牌。1：35启机正常；2：02蒸发器液位高高LSHH402联锁停机，在就地控制盘打出“高液位停机”报警，同时在电气打出联锁跳牌。（延时5S）2：10启机正常，发现滑阀波动大；4：06因PT404入口压力低联锁停机，在就地控制盘打出“吸入压力过低停机”报警，同时在电气打出联锁跳牌。4：31启机正常，滑阀有波动；2005年11月27日白天：14：47因PT404入口压力低联锁停机，在就地控制盘打出“吸入压力过低停机”报警，同时在电气打出联锁跳牌。14：58启机正常，滑阀回讯偶尔波动；15：40因PT404入口压力低联锁停机，在就地控制盘打出“吸入压力过低停机”报警，同时在电气打出联锁跳牌。5：55启机正常，滑阀回讯工作正常。事故分析及解决方案针对PP开工初期的4次无故障停机的实际情况，我们在2005年聚丙烯装置首次停工检修期间进行了立项攻关，并且请约克公司来人共同检查分析，澄清了问题的关键。2005年11月26日的4次停机均属于工艺联锁停机，仪表正常动作，在确认仪表正常后，工艺迅速启机，机组正常运行，滑阀波动问题也得到解决。一、澄清了启机条件本次攻关以前，在约克公司的资料中对启机条件没有专项明确，通过本次的检查和实验澄清了启机条件为7项。2TE404油分离器温度不能低于9.4℃且不能高于75℃；压缩机启动差压（排吸气压力变送器PT403与PT404的差压）不能大于6.9Bar；滑阀启动位置小于10%；PT404吸气压力小于10.3Bar；参与联锁的变送器无传感器故障（即变送器开路时的状态）；到达二次启机时间间隔（延时）20分钟。若想尽快启机，可在控制盘上清除剩余时间。除以上条件外，若其它联锁停机条件若存在，则能启机，但因有停机条件会导致立刻停机。二、明确了联锁停机条件在约克公司提供的资料中只提到12项，但通过实际模拟启机调试，最后发现有21个停机点。这样从实际上就澄清了具体联锁停机点，为日后的维护提供了理论依据。详细情况见表1。值得注意的是：1、润滑油压力低联锁停机，其联锁设定值为动态值。①正常运行时：联锁设定值=当前排气压力－5Psi延时900秒报警设定值=当前排气压力－10Psi延时600秒②停机时：联锁设定值=当前排气压力－30Psi延时900秒报警设定值=当前排气压...
