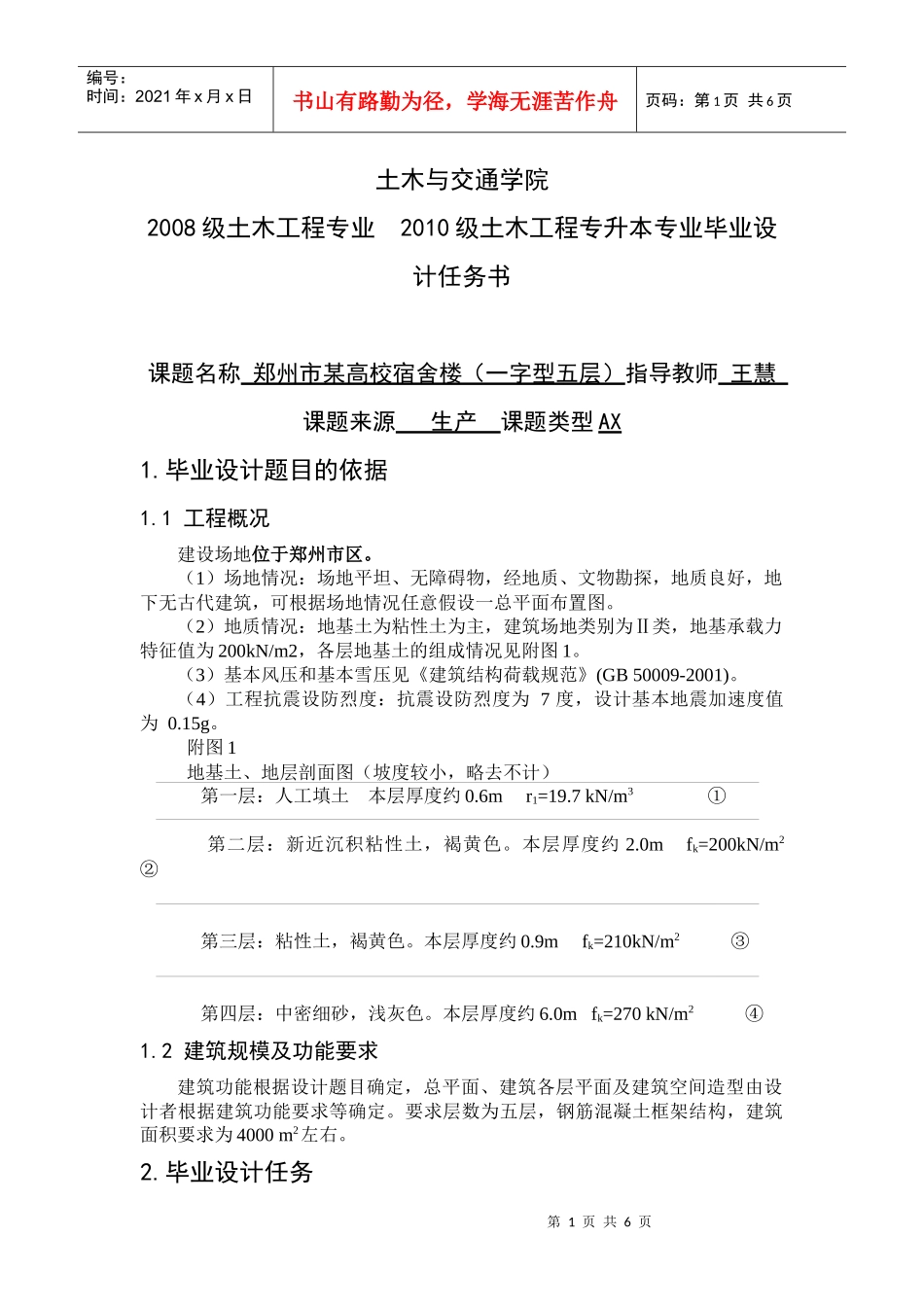

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页土木与交通学院2008级土木工程专业2010级土木工程专升本专业毕业设计任务书课题名称郑州市某高校宿舍楼（一字型五层）指导教师王慧课题来源生产课题类型AX1.毕业设计题目的依据1.1工程概况建设场地位于郑州市区。（1）场地情况：场地平坦、无障碍物，经地质、文物勘探，地质良好，地下无古代建筑，可根据场地情况任意假设一总平面布置图。（2）地质情况：地基土为粘性土为主，建筑场地类别为Ⅱ类，地基承载力特征值为200kN/m2，各层地基土的组成情况见附图1。（3）基本风压和基本雪压见《建筑结构荷载规范》(GB50009-2001)。（4）工程抗震设防烈度：抗震设防烈度为7度，设计基本地震加速度值为0.15g。附图1地基土、地层剖面图（坡度较小，略去不计）第一层：人工填土本层厚度约0.6mr1=19.7kN/m3①第二层：新近沉积粘性土，褐黄色。本层厚度约2.0mfk=200kN/m2②第三层：粘性土，褐黄色。本层厚度约0.9mfk=210kN/m2③第四层：中密细砂，浅灰色。本层厚度约6.0mfk=270kN/m2④1.2建筑规模及功能要求建筑功能根据设计题目确定，总平面、建筑各层平面及建筑空间造型由设计者根据建筑功能要求等确定。要求层数为五层，钢筋混凝土框架结构，建筑面积要求为4000m2左右。2.毕业设计任务第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页2.1外文资料翻译要求翻译，译文不得少于3000汉字，本组内同学之间不得互相重复。2.2开题报告在查阅资料、调研、充分理解课题内容和要求的基础上，写出开题报告。开题报告要严格按照科技论文的格式编写，要注重调研原始资料的完整描述，文献查阅应在10篇以上，参考文献应在5篇以上，并在报告引用处注明编号。开题目报告应针对题目进行分析，提出详细的工作计划，各个环节的工作量估算及时间安排，每个环节的计算及设计内容等。开题报告需经指导教师检查，并达到合格要求后，方可进入毕业设计工作。2.3毕业设计的具体环节和各环节内容2.3.1建筑设计：严格按照设计规范和指导教师的要求，完成建筑的方案设计到施工图设计。方案设计和修改不少于3遍，经指导教师同意后，方可进入施工图设阶段。施工图深度严格按照有关规定。建筑设计阶段要求完成的任务为：（1）建筑设计说明。从建筑设计的各个主要方面阐述设计的过程和方法，形成文字说明，装订到最终的设计计算书中。一般不少于15页A4内容。（2）建筑施工图。内容有：建筑设计说明；楼面和屋面的平面布置图；立面图及剖面图；门窗表；建筑装修做法表；建筑详图等。2.3.2结构设计：严格按照设计规范和指导教师的要求，完成结构方案布置到施工图设计。结构设计阶段要求完成的任务为：（1）结构方案布置。确定主体结构形式，结构主要承重构件布置及截面试算选择，梁柱墙等的材料选用及强度等级，变形缝设置等。并以说明的形式装订到最终的设计计算书中。一般不少于5页A4内容。（2）结构计算。对主体结构和主要构件进行计算，完成相应的计算书，并装订到最终的设计计算书中。计算的内容有：一榀框架（自选）的手算计算书和PKPM电算计算书，基础的计算书，楼梯结构的计算书，现浇楼板和屋面板的计算书，雨蓬的计算书。（3）结构施工图绘制。采用AUTOCAD绘制，主要内容有：结构设计说明；楼面和屋面板的施工图；根据手算结果绘制的框架施工图；基础的施工图；楼梯的结构施工图；雨蓬的施工图；根据电算结果由PKPM软件绘制的框架施工图；结构详图等。3.毕业设计提交的成果3.1毕业设计计算书包括内容：（1）封面；扉页；（2）目录；（3）中文摘要；（4）英文摘要；（5）毕业设计（论文）任务书；（6）毕业设计（论文）开题报告；（7）计算书正文；（8）外文翻译原文和中译文；（9）参考文献；（10）附件：图纸目录。设计计算书装订顺序：1）封面，扉页；2）目录；3）中文摘要；4）英文摘要；5）毕业设计任务书；6）毕业设计（论文）开题报告；7）计算书正文第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页（含电算框架的数据输入文件）；...
