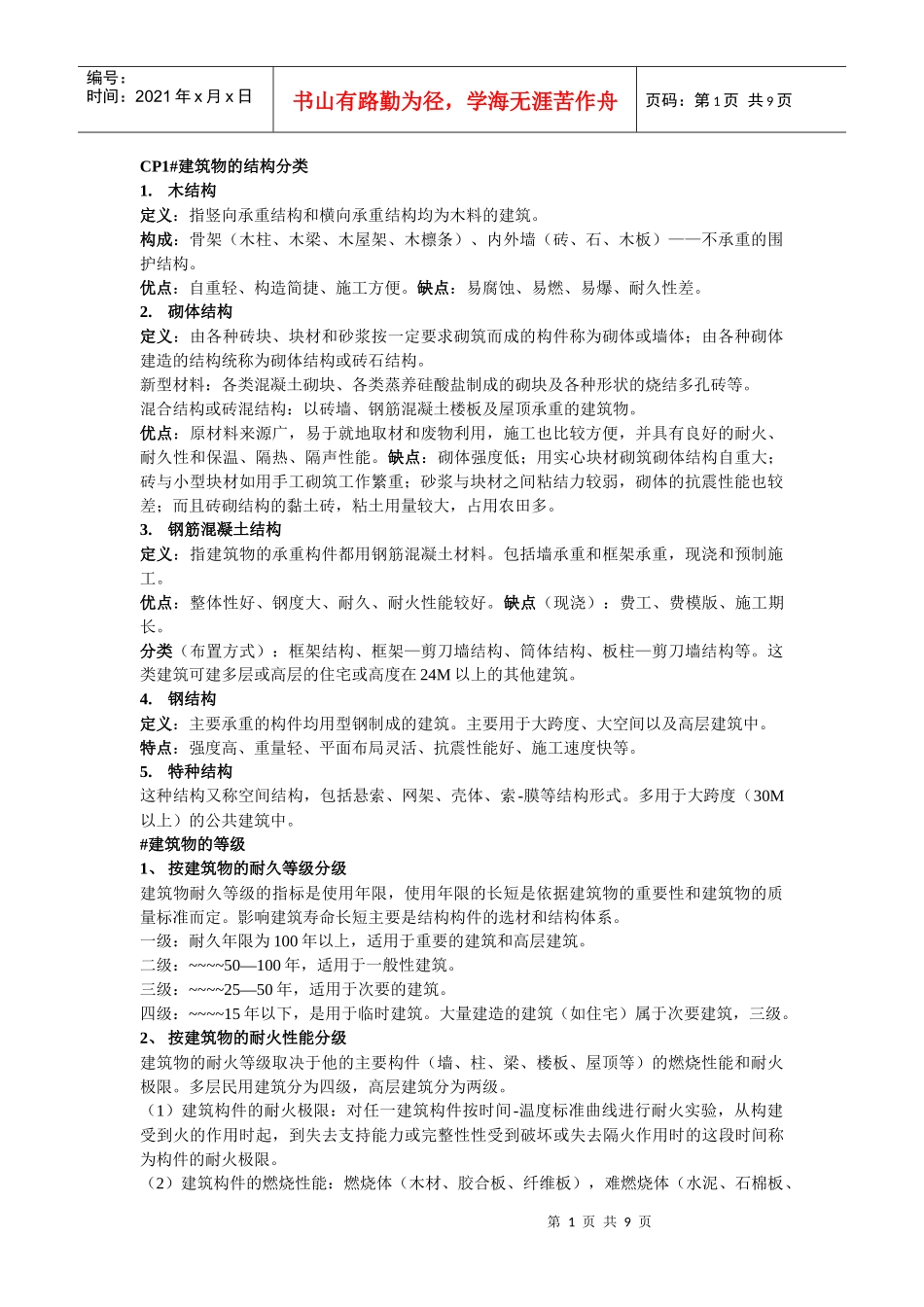

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页CP1#建筑物的结构分类1.木结构定义：指竖向承重结构和横向承重结构均为木料的建筑。构成：骨架（木柱、木梁、木屋架、木檩条）、内外墙（砖、石、木板）——不承重的围护结构。优点：自重轻、构造简捷、施工方便。缺点：易腐蚀、易燃、易爆、耐久性差。2.砌体结构定义：由各种砖块、块材和砂浆按一定要求砌筑而成的构件称为砌体或墙体；由各种砌体建造的结构统称为砌体结构或砖石结构。新型材料：各类混凝土砌块、各类蒸养硅酸盐制成的砌块及各种形状的烧结多孔砖等。混合结构或砖混结构：以砖墙、钢筋混凝土楼板及屋顶承重的建筑物。优点：原材料来源广，易于就地取材和废物利用，施工也比较方便，并具有良好的耐火、耐久性和保温、隔热、隔声性能。缺点：砌体强度低；用实心块材砌筑砌体结构自重大；砖与小型块材如用手工砌筑工作繁重；砂浆与块材之间粘结力较弱，砌体的抗震性能也较差；而且砖砌结构的黏土砖，粘土用量较大，占用农田多。3.钢筋混凝土结构定义：指建筑物的承重构件都用钢筋混凝土材料。包括墙承重和框架承重，现浇和预制施工。优点：整体性好、钢度大、耐久、耐火性能较好。缺点（现浇）：费工、费模版、施工期长。分类（布置方式）：框架结构、框架—剪刀墙结构、筒体结构、板柱—剪刀墙结构等。这类建筑可建多层或高层的住宅或高度在24M以上的其他建筑。4.钢结构定义：主要承重的构件均用型钢制成的建筑。主要用于大跨度、大空间以及高层建筑中。特点：强度高、重量轻、平面布局灵活、抗震性能好、施工速度快等。5.特种结构这种结构又称空间结构，包括悬索、网架、壳体、索-膜等结构形式。多用于大跨度（30M以上）的公共建筑中。#建筑物的等级1、按建筑物的耐久等级分级建筑物耐久等级的指标是使用年限，使用年限的长短是依据建筑物的重要性和建筑物的质量标准而定。影响建筑寿命长短主要是结构构件的选材和结构体系。一级：耐久年限为100年以上，适用于重要的建筑和高层建筑。二级：~~~~50—100年，适用于一般性建筑。三级：~~~~25—50年，适用于次要的建筑。四级：~~~~15年以下，是用于临时建筑。大量建造的建筑（如住宅）属于次要建筑，三级。2、按建筑物的耐火性能分级建筑物的耐火等级取决于他的主要构件（墙、柱、梁、楼板、屋顶等）的燃烧性能和耐火极限。多层民用建筑分为四级，高层建筑分为两级。（1）建筑构件的耐火极限：对任一建筑构件按时间-温度标准曲线进行耐火实验，从构建受到火的作用时起，到失去支持能力或完整性性受到破坏或失去隔火作用时的这段时间称为构件的耐火极限。（2）建筑构件的燃烧性能：燃烧体（木材、胶合板、纤维板），难燃烧体（水泥、石棉板、第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页灰板条抹灰），不燃烧体（砖、石、钢筋混凝土及金属材料）。#建筑模数协调统一标准1．基本模数：建筑物及其构件协调统一标准基本尺度单位，1M=100mm，称基本模数。2．扩大模数：导出模数的一种，数值为基本模数的倍数。常用的有3M、6M、12M、15M、30M、60M，用于竖向的扩大模数仅为3M和6M。3．分模：导出模数的另一种，数值为基本模数的分倍数。多用于构件构造中，为满足细小尺寸的需要，分模数按1/2M、1/5M、1/10M取用。4．模数数列：由基本模数、扩大模数和分模数为基础扩展成的一系列尺寸。水平基本模数的数列幅度为1M至20M，主要应用于门窗洞口和构配件断面尺寸。竖向基本模数的数列幅度为1M至36M，主要应用于建筑物的层高、门窗洞口和构配件断面尺寸。水平扩大模数主要应用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口尺寸。竖向扩大模数的数列幅度不受限制，主要应用于建筑物的高度、层高和门窗洞口等处。分模数主要应用于缝隙、构造节点、构配件截面等处。5．预制构件的三种尺寸（1）标致尺寸：符合模数数列的规定，用于标注建筑物的定位轴线，或定位面之间的尺寸，常在设计中使用，又称设计尺寸。定位线之间的垂直距离以及建筑构配件、建筑组合件、建筑制品有关设备界限之间...
