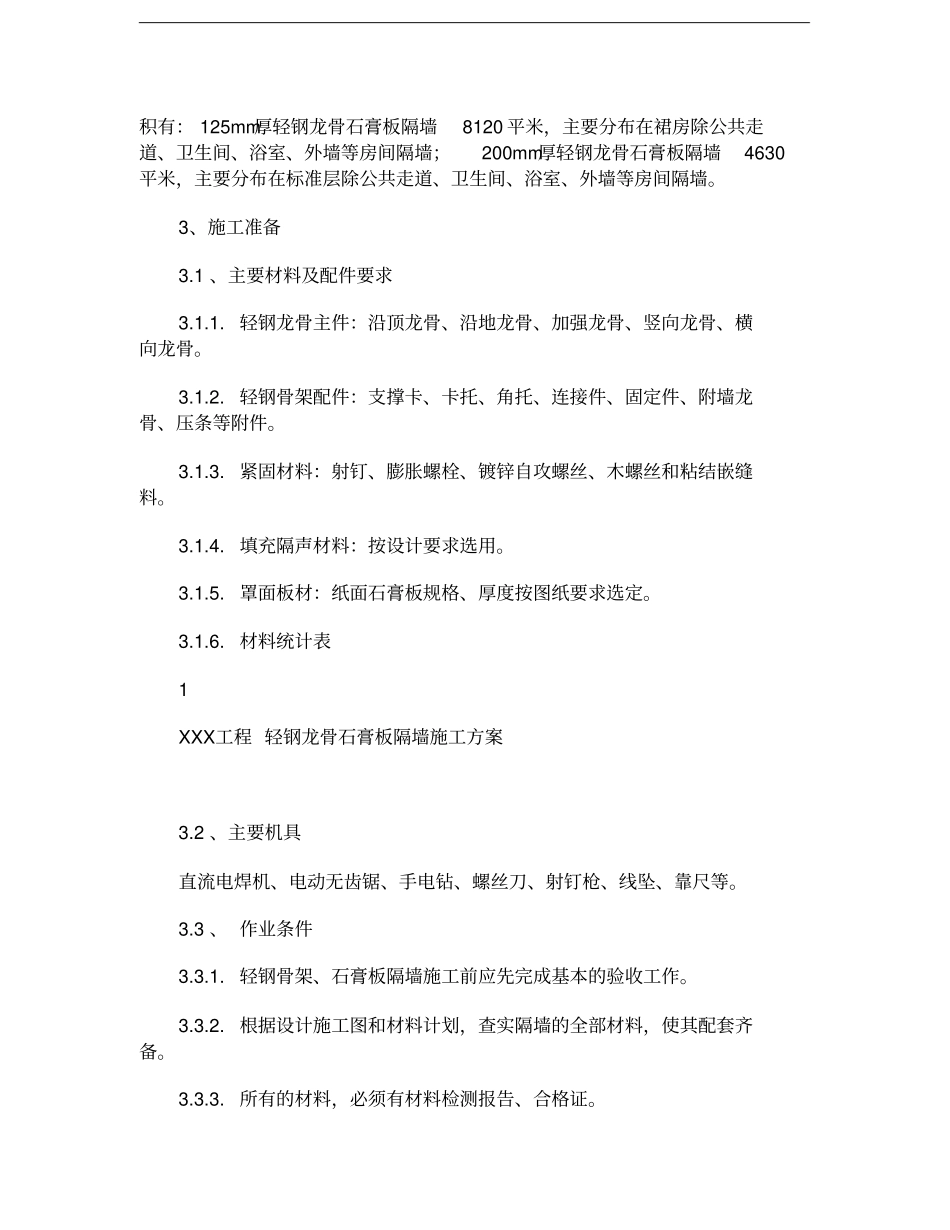

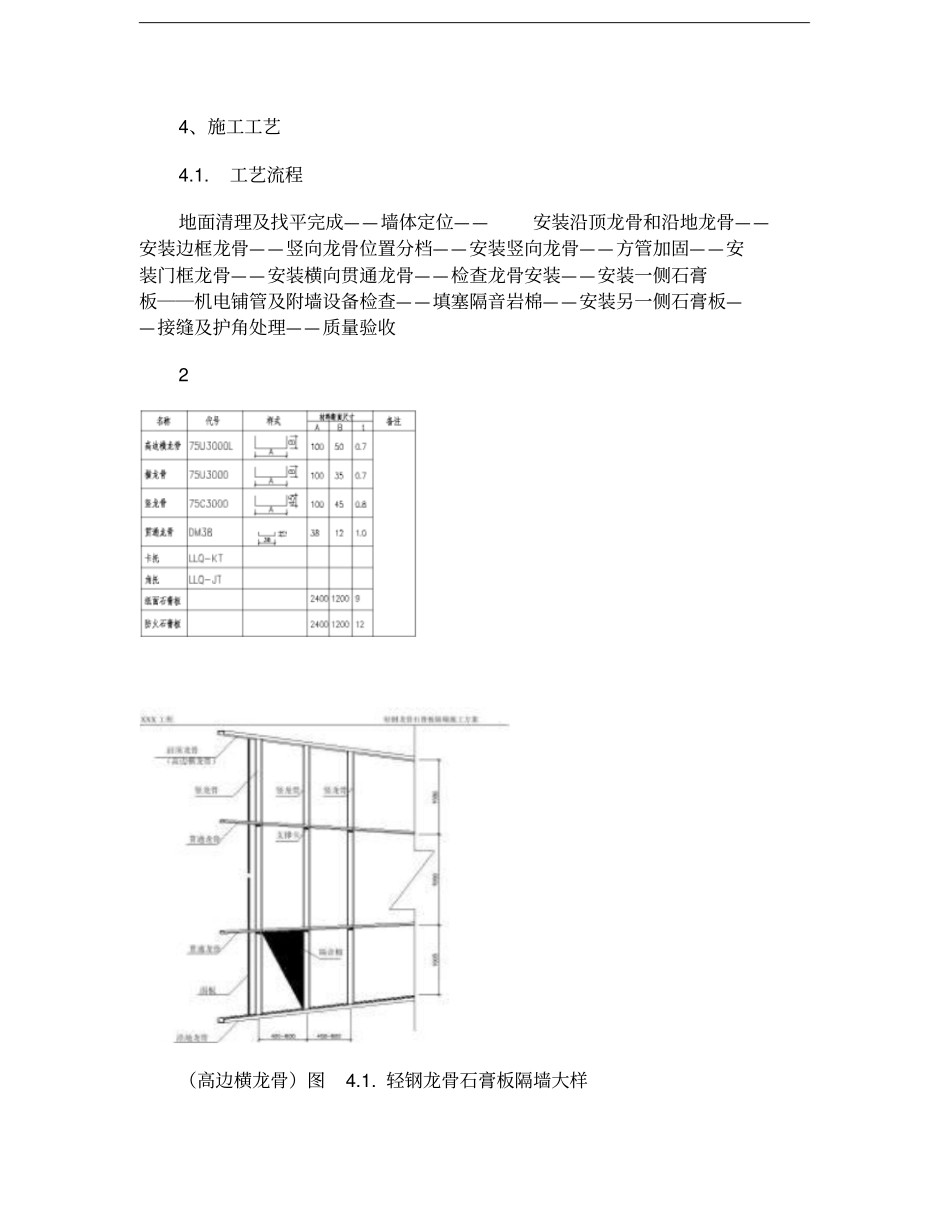

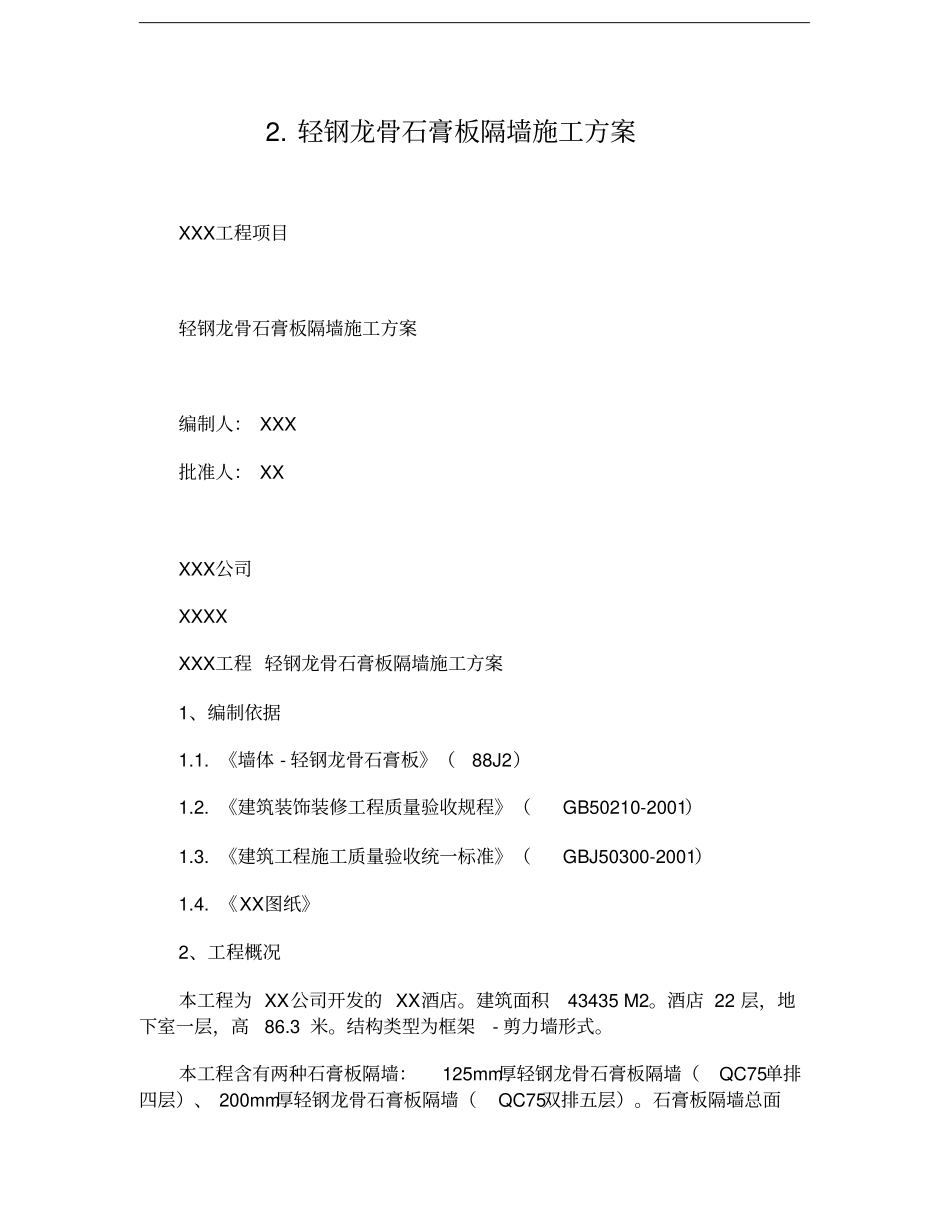

2.轻钢龙骨石膏板隔墙施工方案XXX工程项目轻钢龙骨石膏板隔墙施工方案编制人：XXX批准人：XXXXX公司XXXXXXX工程轻钢龙骨石膏板隔墙施工方案1、编制依据1.1.《墙体-轻钢龙骨石膏板》（88J2）1.2.《建筑装饰装修工程质量验收规程》（GB50210-2001）1.3.《建筑工程施工质量验收统一标准》（GBJ50300-2001）1.4.《XX图纸》2、工程概况本工程为XX公司开发的XX酒店。建筑面积43435M2。酒店22层，地下室一层，高86.3米。结构类型为框架-剪力墙形式。本工程含有两种石膏板隔墙：125mm厚轻钢龙骨石膏板隔墙（QC75单排四层）、200mm厚轻钢龙骨石膏板隔墙（QC75双排五层）。石膏板隔墙总面积有：125mm厚轻钢龙骨石膏板隔墙8120平米，主要分布在裙房除公共走道、卫生间、浴室、外墙等房间隔墙；200mm厚轻钢龙骨石膏板隔墙4630平米，主要分布在标准层除公共走道、卫生间、浴室、外墙等房间隔墙。3、施工准备3.1、主要材料及配件要求3.1.1.轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨。3.1.2.轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件。3.1.3.紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料。3.1.4.填充隔声材料：按设计要求选用。3.1.5.罩面板材：纸面石膏板规格、厚度按图纸要求选定。3.1.6.材料统计表1XXX工程轻钢龙骨石膏板隔墙施工方案3.2、主要机具直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。3.3、作业条件3.3.1.轻钢骨架、石膏板隔墙施工前应先完成基本的验收工作。3.3.2.根据设计施工图和材料计划，查实隔墙的全部材料，使其配套齐备。3.3.3.所有的材料，必须有材料检测报告、合格证。4、施工工艺4.1.工艺流程地面清理及找平完成——墙体定位——安装沿顶龙骨和沿地龙骨——安装边框龙骨——竖向龙骨位置分档——安装竖向龙骨——方管加固——安装门框龙骨——安装横向贯通龙骨——检查龙骨安装——安装一侧石膏板――机电铺管及附墙设备检查——填塞隔音岩棉——安装另一侧石膏板——接缝及护角处理——质量验收2（高边横龙骨）图4.1.轻钢龙骨石膏板隔墙大样4.2.施工工艺4.2.1.墙体定位根据设计施工图，在地面及墙顶上，放出隔墙边线和沿顶、沿地龙骨位置线、门洞口线。墙顶弹线时要用吊锤自地面上吊线。4.2.2.安装沿顶龙骨和沿地龙骨按已放好的隔墙位置线，安装沿顶龙骨和沿地龙骨，沿顶龙骨和沿地龙骨要求用高边横龙骨，将龙骨用射钉固定于主体上，射钉起始位置距龙骨端50mm，射钉钉距300mm，成Z字型布置。轻钢龙骨石膏板隔墙与梁、板、地坪连接节点如图4.2.2：3XXX工程轻钢龙骨石膏板隔墙施工方案4.2.3.4双层9mm石膏板单层12mm防火石膏板通贯龙骨竖向龙骨沿地龙骨图4.2.2.隔墙连接详图固定边框龙骨XXX工程轻钢龙骨石膏板隔墙施工方案沿弹线位置固定边框龙骨，射钉起始位置距龙骨端50mm，射钉钉距300mm，成Z字型布置。4.2.4.竖向龙骨位置分档4.2.4.1.竖龙骨间距为400-600mm。根据隔墙放线门洞口位置，在安装沿顶和沿地龙骨后，对墙体按竖向龙骨间距进行分档。4.2.4.2.分档时自墙的一端开始布置。门窗等位置设计，不得改变内隔墙竖龙骨定位尺寸，应设附加龙骨进行调整。4.2.4.3.分档不足模数时，竖龙骨位置随面板位置进行局部调整。4.2.5.安装竖向龙骨4.2.5.1.按分档位置安装竖龙骨，竖龙骨上下两端插入沿顶龙骨及沿地龙骨，调整垂直及定位准确后，用自攻螺钉固定。4.2.5.2.竖向龙骨依上下高边横龙骨之间距离裁剪（为方便插入横龙骨，竖龙骨长度可较上下横龙骨间距短10mm）。4.2.5.3.竖龙骨安装时，开口方向应保持一致。如需搭接，上下开口也应一致，保证开口在同一水平面上。4.2.5.4.安装后，用吊垂校正竖向龙骨垂直度。4.2.5.5.特别注意：在面板安装之前，竖向龙骨不可固定到位，避免面板安装时误差无法调整。4.2.6.方钢安装按设计要求，竖向龙骨内加入40x50方钢加固。4.2.7.安装门框龙骨4.2.7.1.沿地龙骨在门洞位置断开。4.2.7.2.在门洞口两侧竖立附加竖龙骨，附加竖龙骨按设计要求到顶，门洞上方留空。附加竖向龙骨开口背向洞口。4.2.7.3.在洞口上安装附加横龙骨。4.2.7.4.分档时竖龙骨应...
