建设一期改造及联盟河水系治理PPP项目施工组织设计VIP专享VIP免费

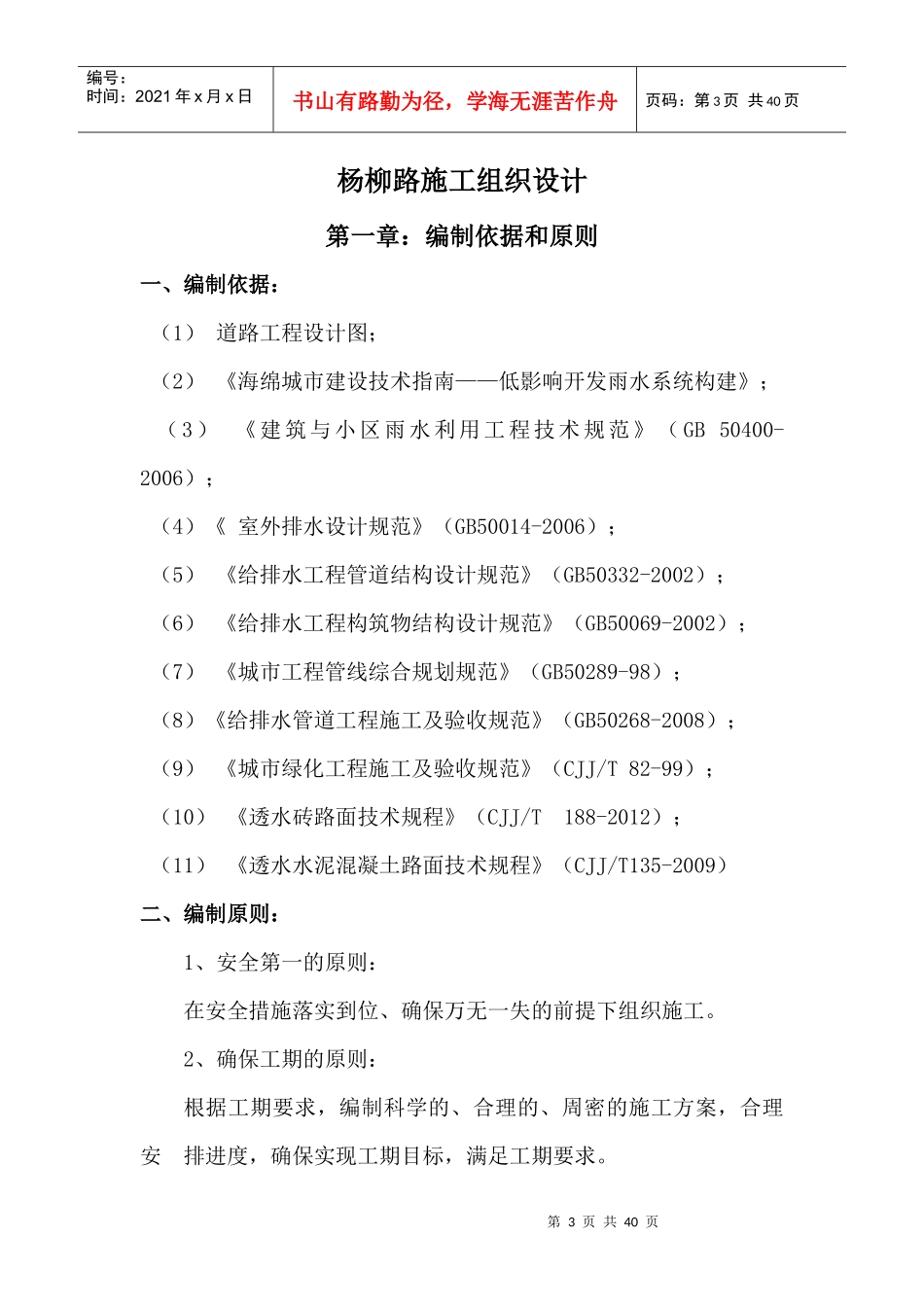

遂宁河东新区海绵城市建设一期改造及联盟河水系治理PPP项目杨柳路施工组织设计编制：审核：批准：2016年7月10日1目录2第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页杨柳路施工组织设计第一章：编制依据和原则一、编制依据：（1）道路工程设计图；（2）《海绵城市建设技术指南——低影响开发雨水系统构建》；（3）《建筑与小区雨水利用工程技术规范》（GB50400-2006）；（4）《室外排水设计规范》（GB50014-2006）；（5）《给排水工程管道结构设计规范》（GB50332-2002）；（6）《给排水工程构筑物结构设计规范》（GB50069-2002）；（7）《城市工程管线综合规划规范》（GB50289-98）；（8）《给排水管道工程施工及验收规范》（GB50268-2008）；（9）《城市绿化工程施工及验收规范》（CJJ/T82-99）；（10）《透水砖路面技术规程》（CJJ/T188-2012）；（11）《透水水泥混凝土路面技术规程》（CJJ/T135-2009）二、编制原则：1、安全第一的原则：在安全措施落实到位、确保万无一失的前提下组织施工。2、确保工期的原则：根据工期要求，编制科学的、合理的、周密的施工方案，合理安排进度，确保实现工期目标，满足工期要求。第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页第二章：工程概况一、基本情况：1、项目名称：杨柳路海绵改造工程；2、建设地点：遂宁市河东新区杨柳路；3、建设单位：遂宁市华控环境治理有限责任公司；4、质量要求：工程质量符合国家现行规范和标准，质量达到合格工程标准；5、计划工期：2016.10.29~2017.1.206、环境保护：依照环境保护设计的相关环保措施，使本工程满足环保和水保的要求。二、工程简介：本工程位于遂宁市河东新区杨柳路与德水路交接处，其中一段长20M、二段长17M、三段长62M、四段长170M、五段长83M、总长352M。第三章：施工准备一、技术准备1、技术准备1）施工前由工程技术部组织有关人员进一步熟悉设计文件，严格按设计图纸施工。2）组织施工人员进行技术交底，严格按施工规范施工。3）认真做好各种原材料、砂浆、砼配合比试验，商品混凝土检测。第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页2、人员、设备配备情况1）主要施工人员配备表序号姓名性别职称拟认职务是否进场1王斌男高级工程师项目经理已进场2胡昌元男高级工程师经理已进场3王启荣男高级工程师技术总工已进场4赵伯齐男工程师项目负责人已进场5杨密男电气工程师电气负责人已进场6刘俊男工程师安全、环保负责人已进场2）主要施工设备一览表序号设备名称规格型号单位数量1三轮车1.6m³辆52四轮车6m³辆33挖机65型台14挖机90挖机台15挖机95挖机台16平板震动器200V台13）测量仪器一览表第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页名称名称型号单位数量1全站仪质询测量部套12水准仪质询测量部套1350M钢尺50M把24卷尺7.5M把5第四章：施工工艺流程一、测量定位根据侧分带的中心桩里程及侧分带宽度等准确测设放样，为施工控制方便，在侧分带位置附近设置支导线点和水准点，各部位平面位置均以设计坐标进行放样和校核。二、拆除人行道砖及混凝土找平层由于施工地点为人行道上，所以先拆除人性道砖及盲道砖，拆除方式为保护性拆除以便再次使用。根据现场情况不同，每个段拆除宽度不同，其中一段拆除2.8M、二段拆除2M、三段拆除3.3M、四段拆除3.9M、五段拆除3.9M。三、道路切割为了防止破碎混凝土基层时破坏不破碎的故对其一边进行切割。另一边由于靠近路沿石故不用进行切割。四、拆除混凝土基层第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页(1)拆除老路面，均应测定好设计标高，中桩定位，由测量员计算好现有高程与设计标高拆除高差。(2)根据计算好的高差应在各桩号上标注好。(3)根据现场情况，组织施工，正常情况下，先用风钻机队老路面实施点对点的打孔成缝，使之开裂。(4)组织挖掘机，装载车对拆除后的老路面成块废渣进行集中清除...
