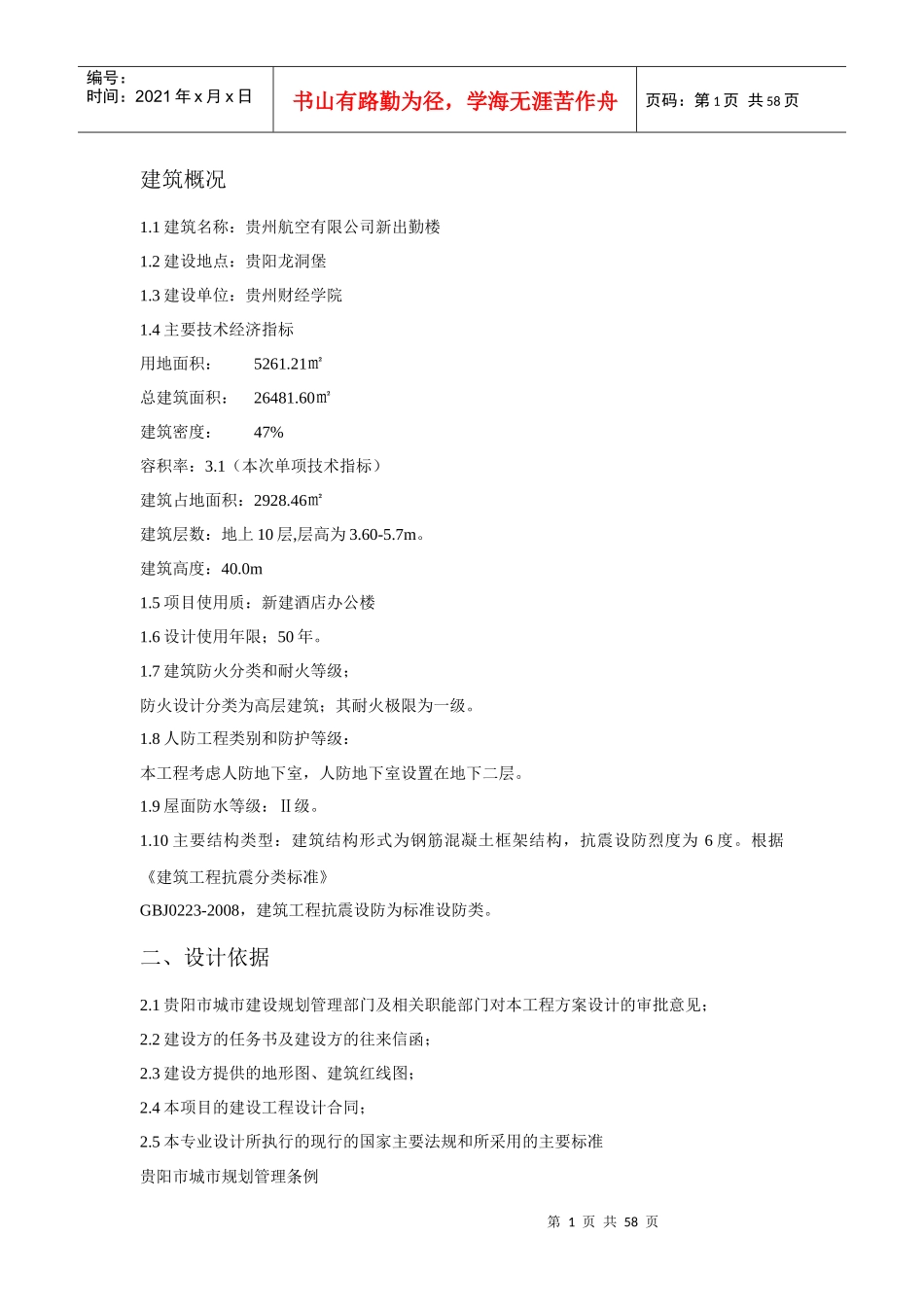

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页建筑概况1.1建筑名称：贵州航空有限公司新出勤楼1.2建设地点：贵阳龙洞堡1.3建设单位：贵州财经学院1.4主要技术经济指标用地面积：5261.21㎡总建筑面积：26481.60㎡建筑密度：47%容积率：3.1（本次单项技术指标）建筑占地面积：2928.46㎡建筑层数：地上10层,层高为3.60-5.7m。建筑高度：40.0m1.5项目使用质：新建酒店办公楼1.6设计使用年限；50年。1.7建筑防火分类和耐火等级；防火设计分类为高层建筑；其耐火极限为一级。1.8人防工程类别和防护等级：本工程考虑人防地下室，人防地下室设置在地下二层。1.9屋面防水等级：Ⅱ级。1.10主要结构类型：建筑结构形式为钢筋混凝土框架结构，抗震设防烈度为6度。根据《建筑工程抗震分类标准》GBJ0223-2008，建筑工程抗震设防为标准设防类。二、设计依据2.1贵阳市城市建设规划管理部门及相关职能部门对本工程方案设计的审批意见；2.2建设方的任务书及建设方的往来信函；2.3建设方提供的地形图、建筑红线图；2.4本项目的建设工程设计合同；2.5本专业设计所执行的现行的国家主要法规和所采用的主要标准贵阳市城市规划管理条例第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页工程建设标准强制性条文房屋建筑部分（2009年版）民用建筑设计通则GB50352--2005建筑工程设计文件编制深度规定建质[2008)216号民用建筑工程室内环境污染控制规范GB50325--2001(2006年版)建筑设计防火规范GB50016--2006建筑内部装修设计防火规范GB50222--95(2001年修订版)民用建筑工程室内环境污染控制规范GB50325--2001(2006年版)城市道路和建筑物无障碍设计规范JGJ50-2001旅馆建筑设计规范JGJ62-90饮食建筑设计规范(JGJ64-89)城市公共厕所设计标准CJJ14-2005J476-2005地下工程防水技术规范GB50108-2008屋面工程技术规范GB50345-2004建筑玻璃应用技术规程JGJ113-2009城市居住区规划设计规范GB50180--93(2002年版）城市公共交通站、场、厂设计规范CJJ15--87西南地区建筑标准设计建筑图集及国标相关图集三、设计范围与深度3.1本工程由我院设计的范围为建筑、结构、给排水、电气、暖通、节能、消防专业的施工图；只提供大楼基本室内装修设计；外装及钢结构部分，仅做控制性设计，二次装修部位为走道、入口大厅。3.2本工程的电信、电视、园林、绿化、智能化设计、外墙幕墙、室内二次精装修等工程由建设方另行委托专业单位进行二次设计，在二次设计时我院进行配合设计；四、总平面设计4.1本工程建筑定位体系为城市坐标体系，总图定位及放线以坐标点为基准（坐标为轴线交点），详见总平面图与首层；4.2本工程高程体系为黄海高程体系，±0.000相当的绝对标高为1123.00m第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页4.3本工程标高以m为单位，总平面尺寸以m为单位，其它尺寸以mm为单位；4.4各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高；4.5室内外高差为0.3m。五、建筑构造设计5.1墙体工程5.1.1墙体基础部分、构造柱位置尺寸（女儿墙均设构造柱与压顶）、砌体强度要求详见结施图。5.1.2非承重的填充墙采用100或200厚蒸压加气混凝土砌块(容重700)，其构造和技术要求参见《西南图集07J102蒸压加气混凝土砌块》墙体建筑构造。5.1.3墙体留洞及封堵A.钢筋混凝土墙上的留洞须与结施和设备施工图核对；B.预留洞过梁见结施；C.预留洞的封堵：混凝土墙留洞的封堵见结施，一般墙留洞待管道设备安装完毕后，用C20细石混凝土填实；防火墙上留洞的封堵为防火胶泥填缝。5.1.4所有填充墙与钢筋混凝土墙及框架柱的连接，均在墙中每600高配2根直径6通长钢筋与的拉筋或预埋件焊牢，参见西南G701（一）《框架轻质填充墙构造图集》施工；不同材料基体交接处表面抹灰应采取防钢筋混凝土墙及框架柱伸出止开裂的加强措施，附加300宽、直径1.5，15×15热镀锌钢丝网，抹灰前应加10%108胶的水泥浆。5.1.5凡露明的阳角、柱角和门窗洞口的阳角均做护墙角，用1：3水泥砂浆护角，每侧宽度为50，高20...
