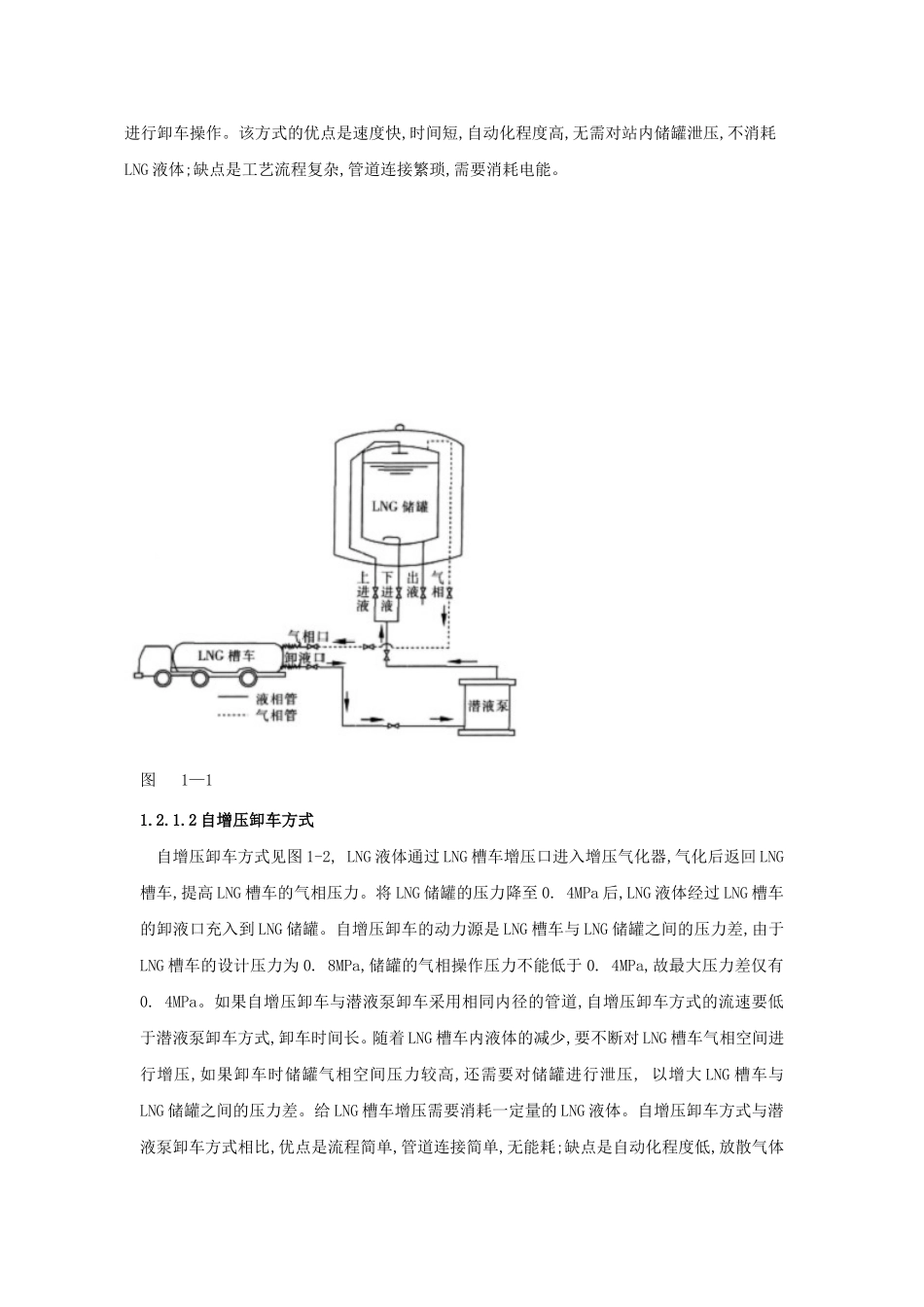

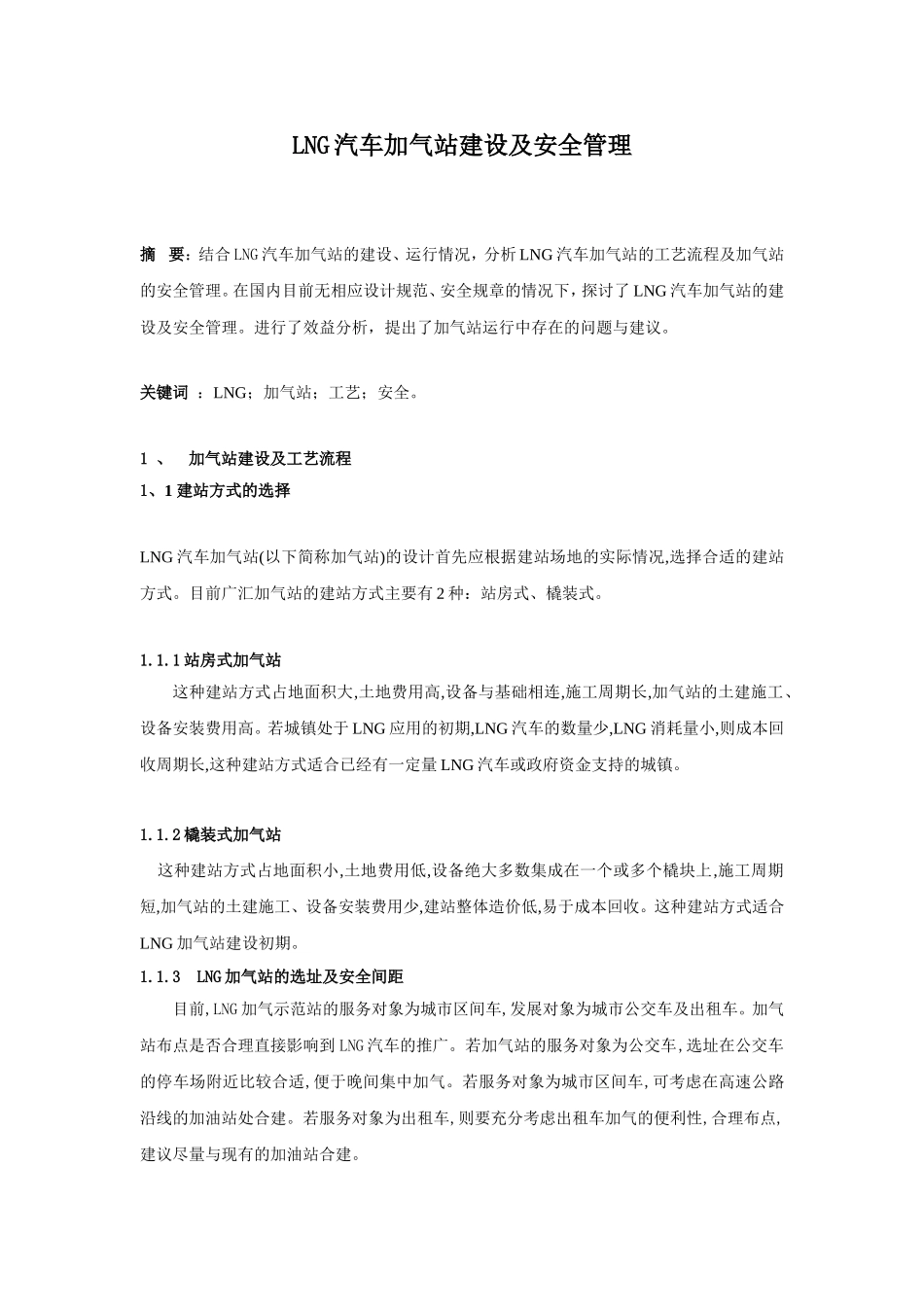

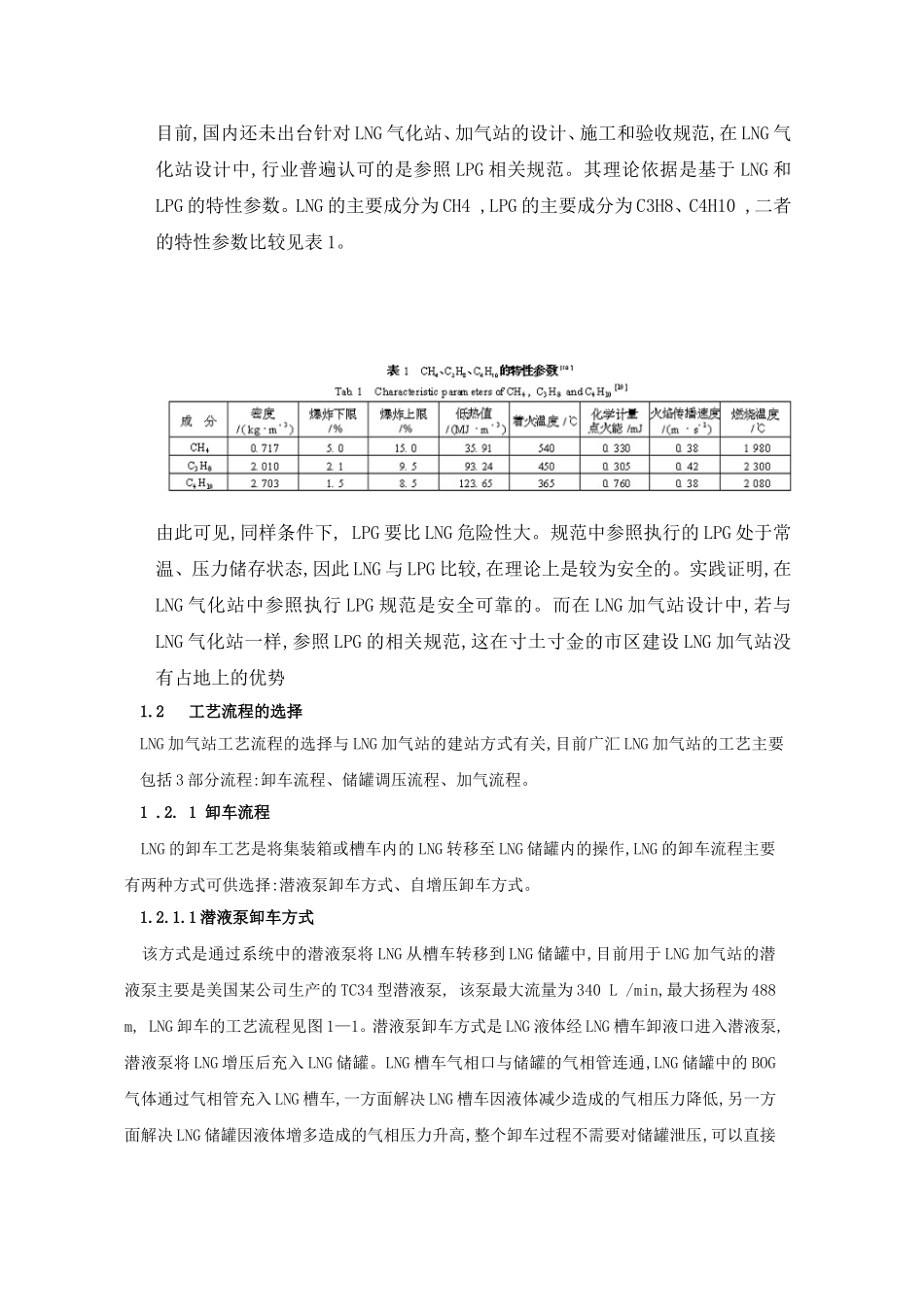

LNG汽车加气站建设及安全管理摘要：结合LNG汽车加气站的建设、运行情况，分析LNG汽车加气站的工艺流程及加气站的安全管理。在国内目前无相应设计规范、安全规章的情况下，探讨了LNG汽车加气站的建设及安全管理。进行了效益分析，提出了加气站运行中存在的问题与建议。关键词：LNG；加气站；工艺；安全。1、加气站建设及工艺流程1、1建站方式的选择LNG汽车加气站(以下简称加气站)的设计首先应根据建站场地的实际情况,选择合适的建站方式。目前广汇加气站的建站方式主要有2种：站房式、橇装式。1.1.1站房式加气站这种建站方式占地面积大,土地费用高,设备与基础相连,施工周期长,加气站的土建施工、设备安装费用高。若城镇处于LNG应用的初期,LNG汽车的数量少,LNG消耗量小,则成本回收周期长,这种建站方式适合已经有一定量LNG汽车或政府资金支持的城镇。1.1.2橇装式加气站这种建站方式占地面积小,土地费用低,设备绝大多数集成在一个或多个橇块上,施工周期短,加气站的土建施工、设备安装费用少,建站整体造价低,易于成本回收。这种建站方式适合LNG加气站建设初期。1.1.3LNG加气站的选址及安全间距目前,LNG加气示范站的服务对象为城市区间车,发展对象为城市公交车及出租车。加气站布点是否合理直接影响到LNG汽车的推广。若加气站的服务对象为公交车,选址在公交车的停车场附近比较合适,便于晚间集中加气。若服务对象为城市区间车,可考虑在高速公路沿线的加油站处合建。若服务对象为出租车,则要充分考虑出租车加气的便利性,合理布点,建议尽量与现有的加油站合建。目前,国内还未出台针对LNG气化站、加气站的设计、施工和验收规范,在LNG气化站设计中,行业普遍认可的是参照LPG相关规范。其理论依据是基于LNG和LPG的特性参数。LNG的主要成分为CH4,LPG的主要成分为C3H8、C4H10,二者的特性参数比较见表1。由此可见,同样条件下,LPG要比LNG危险性大。规范中参照执行的LPG处于常温、压力储存状态,因此LNG与LPG比较,在理论上是较为安全的。实践证明,在LNG气化站中参照执行LPG规范是安全可靠的。而在LNG加气站设计中,若与LNG气化站一样,参照LPG的相关规范,这在寸土寸金的市区建设LNG加气站没有占地上的优势1.2工艺流程的选择LNG加气站工艺流程的选择与LNG加气站的建站方式有关,目前广汇LNG加气站的工艺主要包括3部分流程:卸车流程、储罐调压流程、加气流程。1.2.1卸车流程LNG的卸车工艺是将集装箱或槽车内的LNG转移至LNG储罐内的操作,LNG的卸车流程主要有两种方式可供选择:潜液泵卸车方式、自增压卸车方式。1.2.1.1潜液泵卸车方式该方式是通过系统中的潜液泵将LNG从槽车转移到LNG储罐中,目前用于LNG加气站的潜液泵主要是美国某公司生产的TC34型潜液泵,该泵最大流量为340L/min,最大扬程为488m,LNG卸车的工艺流程见图1—1。潜液泵卸车方式是LNG液体经LNG槽车卸液口进入潜液泵,潜液泵将LNG增压后充入LNG储罐。LNG槽车气相口与储罐的气相管连通,LNG储罐中的BOG气体通过气相管充入LNG槽车,一方面解决LNG槽车因液体减少造成的气相压力降低,另一方面解决LNG储罐因液体增多造成的气相压力升高,整个卸车过程不需要对储罐泄压,可以直接进行卸车操作。该方式的优点是速度快,时间短,自动化程度高,无需对站内储罐泄压,不消耗LNG液体;缺点是工艺流程复杂,管道连接繁琐,需要消耗电能。图1—11.2.1.2自增压卸车方式自增压卸车方式见图1-2,LNG液体通过LNG槽车增压口进入增压气化器,气化后返回LNG槽车,提高LNG槽车的气相压力。将LNG储罐的压力降至0.4MPa后,LNG液体经过LNG槽车的卸液口充入到LNG储罐。自增压卸车的动力源是LNG槽车与LNG储罐之间的压力差,由于LNG槽车的设计压力为0.8MPa,储罐的气相操作压力不能低于0.4MPa,故最大压力差仅有0.4MPa。如果自增压卸车与潜液泵卸车采用相同内径的管道,自增压卸车方式的流速要低于潜液泵卸车方式,卸车时间长。随着LNG槽车内液体的减少,要不断对LNG槽车气相空间进行增压,如果卸车时储罐气相空间压力较高,还需要对储罐进行泄压,以增大LNG槽车与LNG储罐之间的压力差。给LNG槽车增压需要消耗一定量的LNG液体。自增压卸车方式与潜液泵卸车方式相比,优点是流程简单,管道连接简单,无能耗;...
