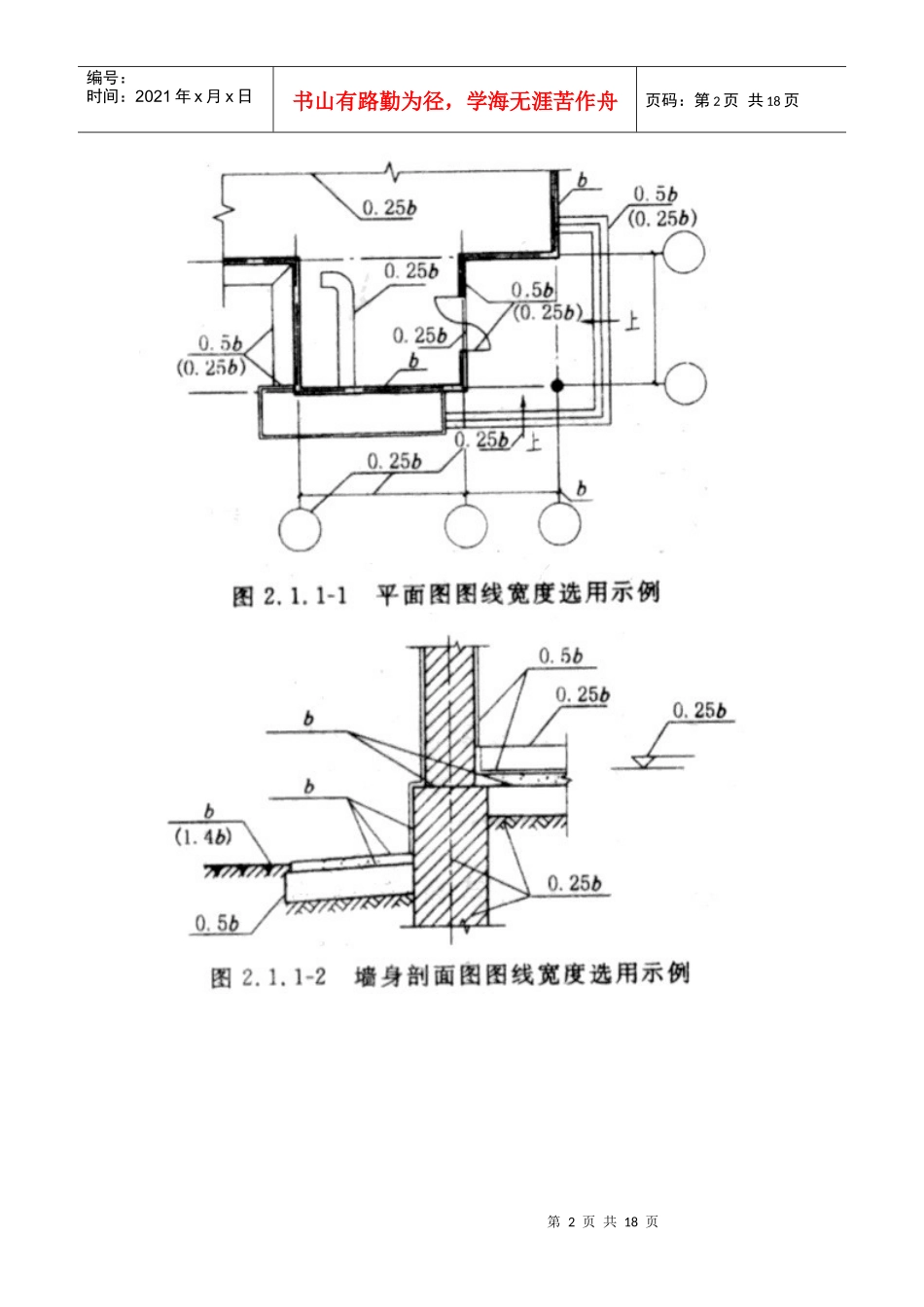

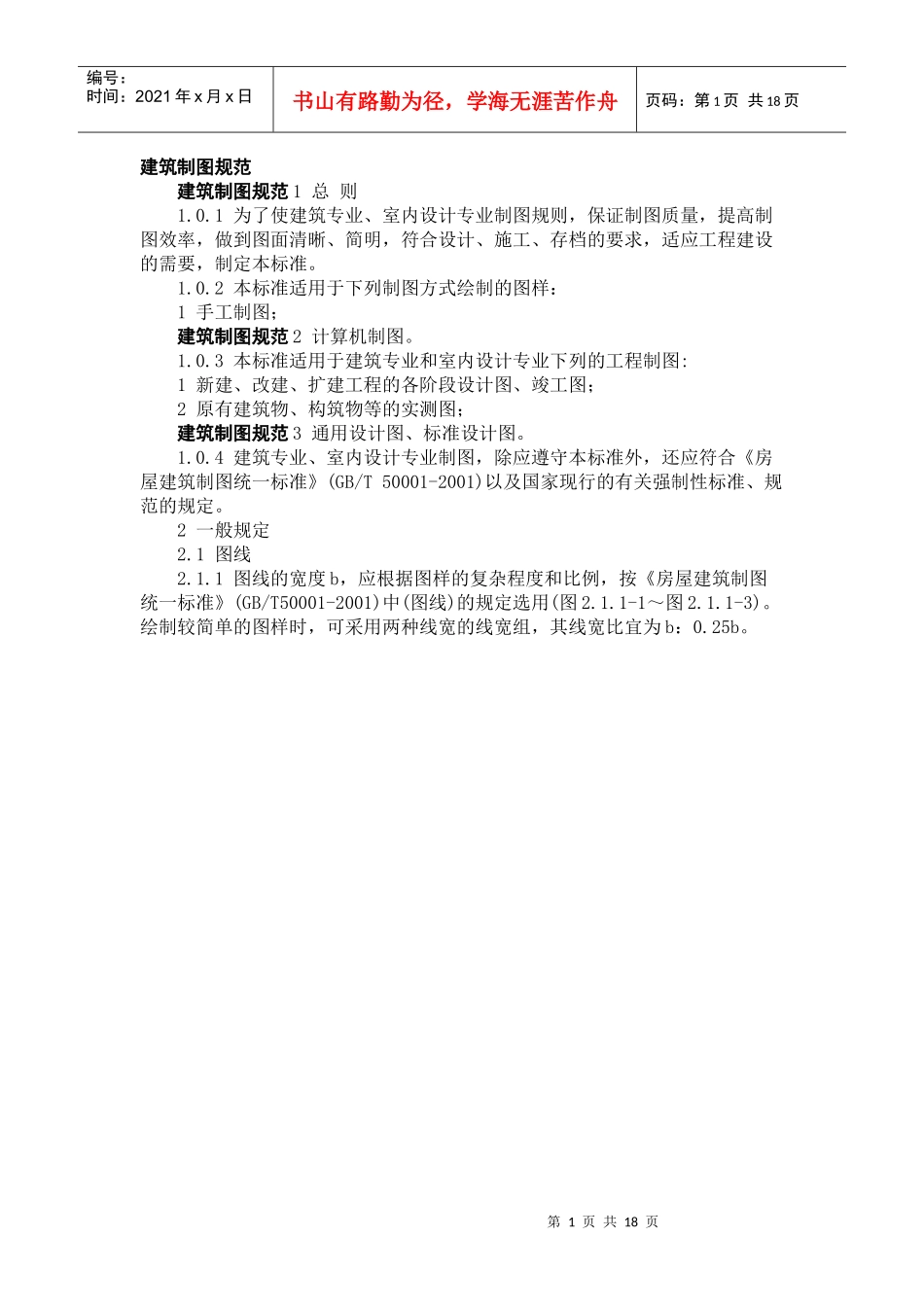

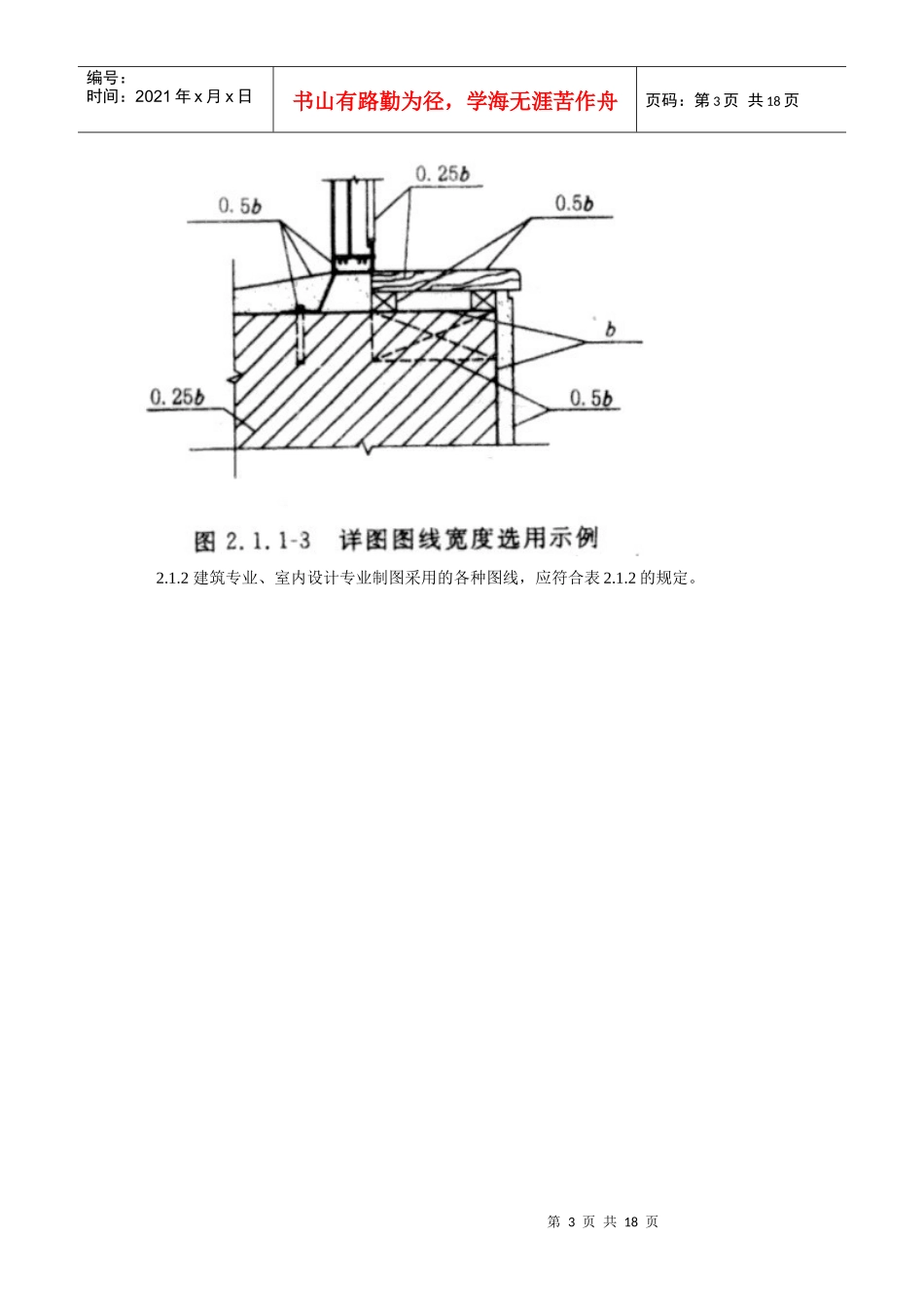

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页建筑制图规范建筑制图规范1总则1.0.1为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。1.0.2本标准适用于下列制图方式绘制的图样：1手工制图；建筑制图规范2计算机制图。1.0.3本标准适用于建筑专业和室内设计专业下列的工程制图:1新建、改建、扩建工程的各阶段设计图、竣工图；2原有建筑物、构筑物等的实测图；建筑制图规范3通用设计图、标准设计图。1.0.4建筑专业、室内设计专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T50001-2001)以及国家现行的有关强制性标准、规范的规定。2一般规定2.1图线2.1.1图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》(GB/T50001-2001)中(图线)的规定选用(图2.1.1-1～图2.1.1-3)。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b：0.25b。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页2.1.2建筑专业、室内设计专业制图采用的各种图线，应符合表2.1.2的规定。第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页2.2比例2.2.1建筑专业、室内设计专业制图选用的比例，宜符合表2.2.1的规定3图例3.1构造及配件3.1.1构造及配件图例及说明见表3.1.1。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页第7页共18页第6页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共18页中国工程检测网：http://www.cngcjc.com第8页共18页第7页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共18页第9页共18页第8页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共18页第10页共18页第9页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共18页3.2水平及垂直运输装置3.2.1水平及垂直运输装置图例及说明见表3.2.1。第11页共18页第10页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共18页第12页共18页第11页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共18页第13页共18页第12页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共18页第14页共18页第13页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共18页4图样画法4.1平面图4.1.1平面图的方向宜与总图方向一致。平面图的长边宜与横式幅面图纸的长边一致。4.1.2在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。4.1.3除顶棚平面图外，各种平面图应按正投影法绘制。4.1.4建筑物平面图应在建筑物的门窗洞口处水平剖切俯视(屋顶平面图应在屋面以上俯视)，图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。4.1.5建筑物平面图应注写房间的名称或编号。编号注写在直径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。4.1.6平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。各区应分别用大写拉丁字母编号。在组合示意图中要提示的分区，应采用阴影线或填充的方式表示。第15页共18页第14页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共18页4.1.7顶棚平面图宜用镜像投影法绘制。4.1.8为表示室内立面在平面图上的位置，应在平面图上用内视符号注明视点位置、方向及立面编号(图4.1...
