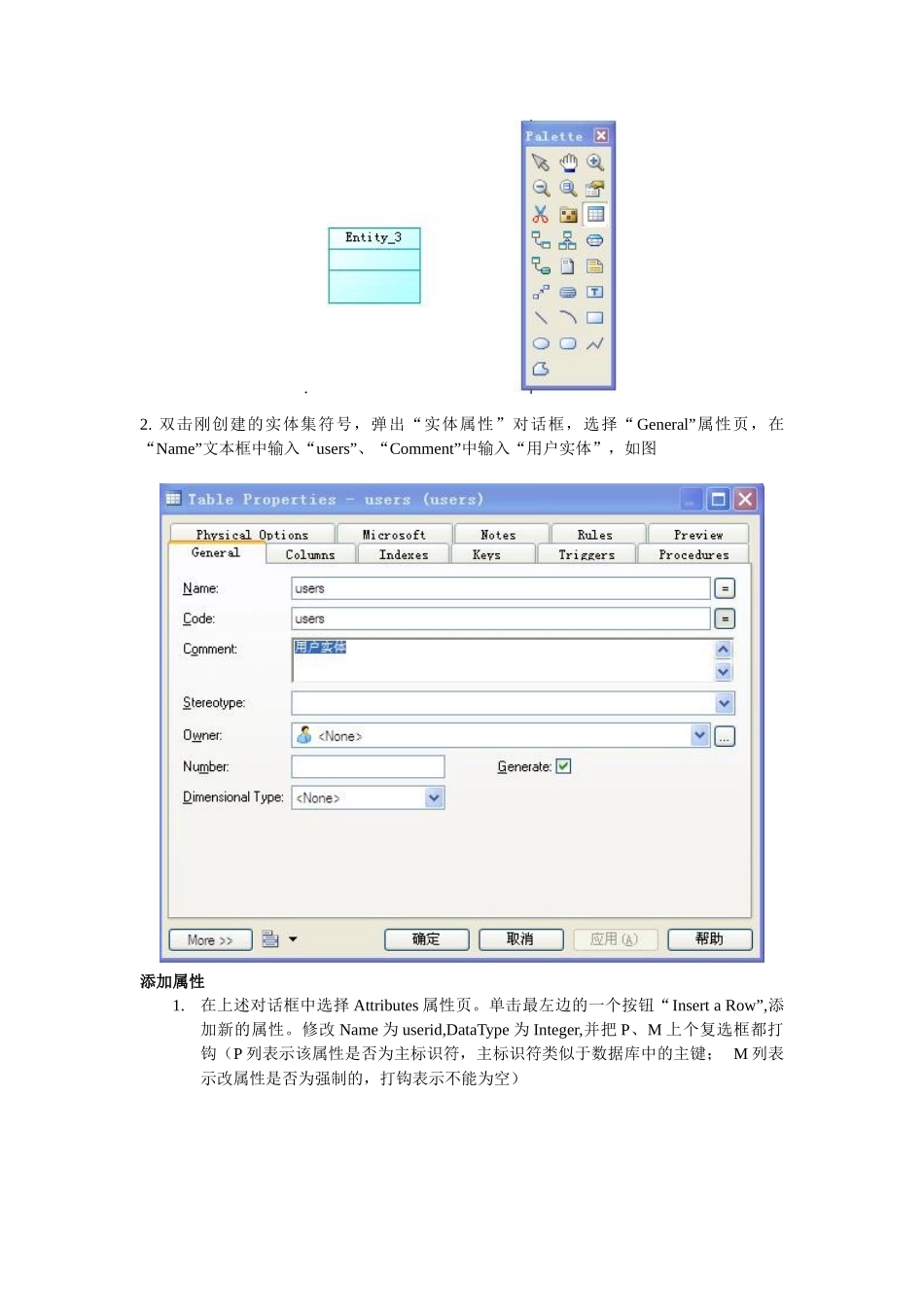

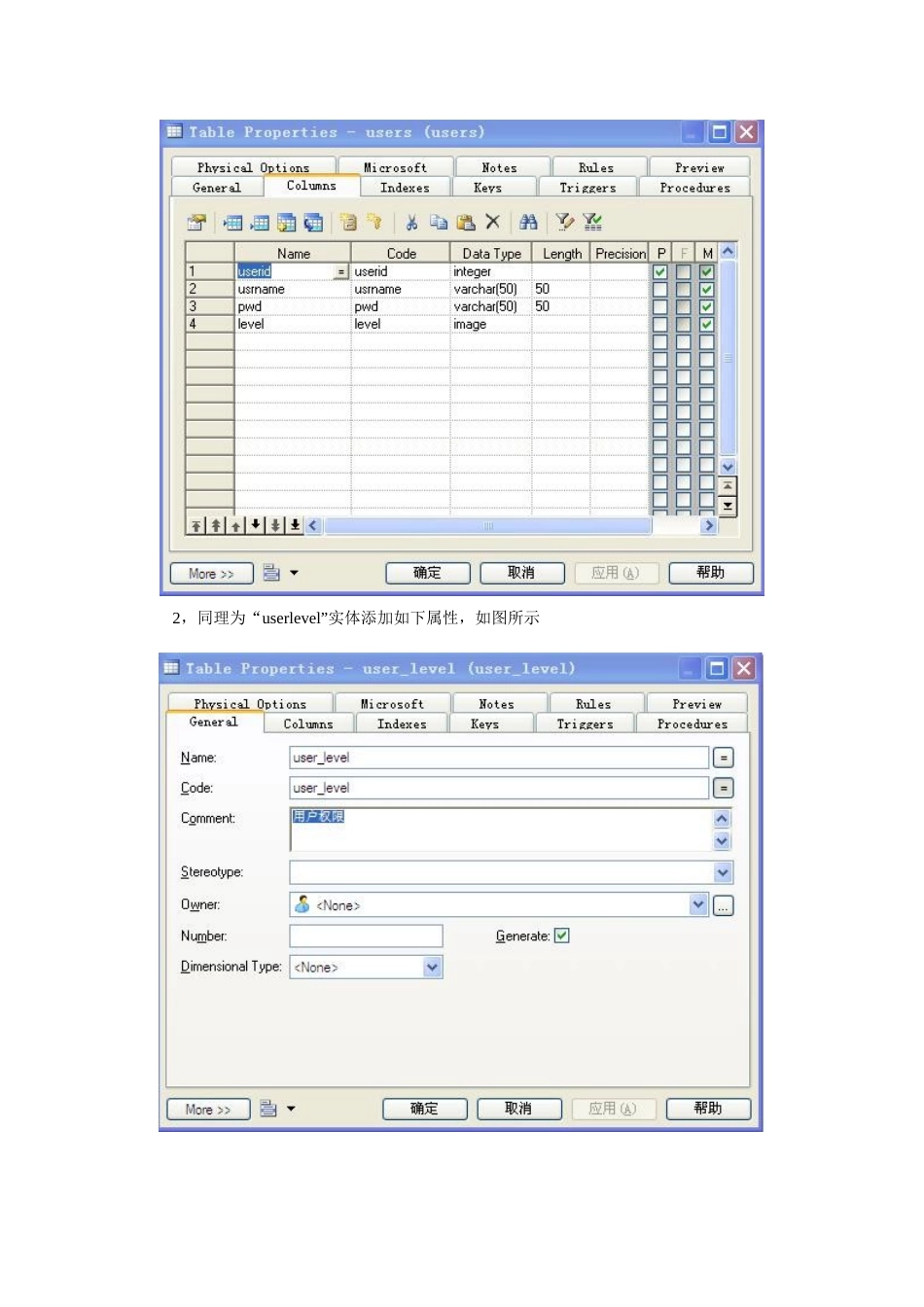

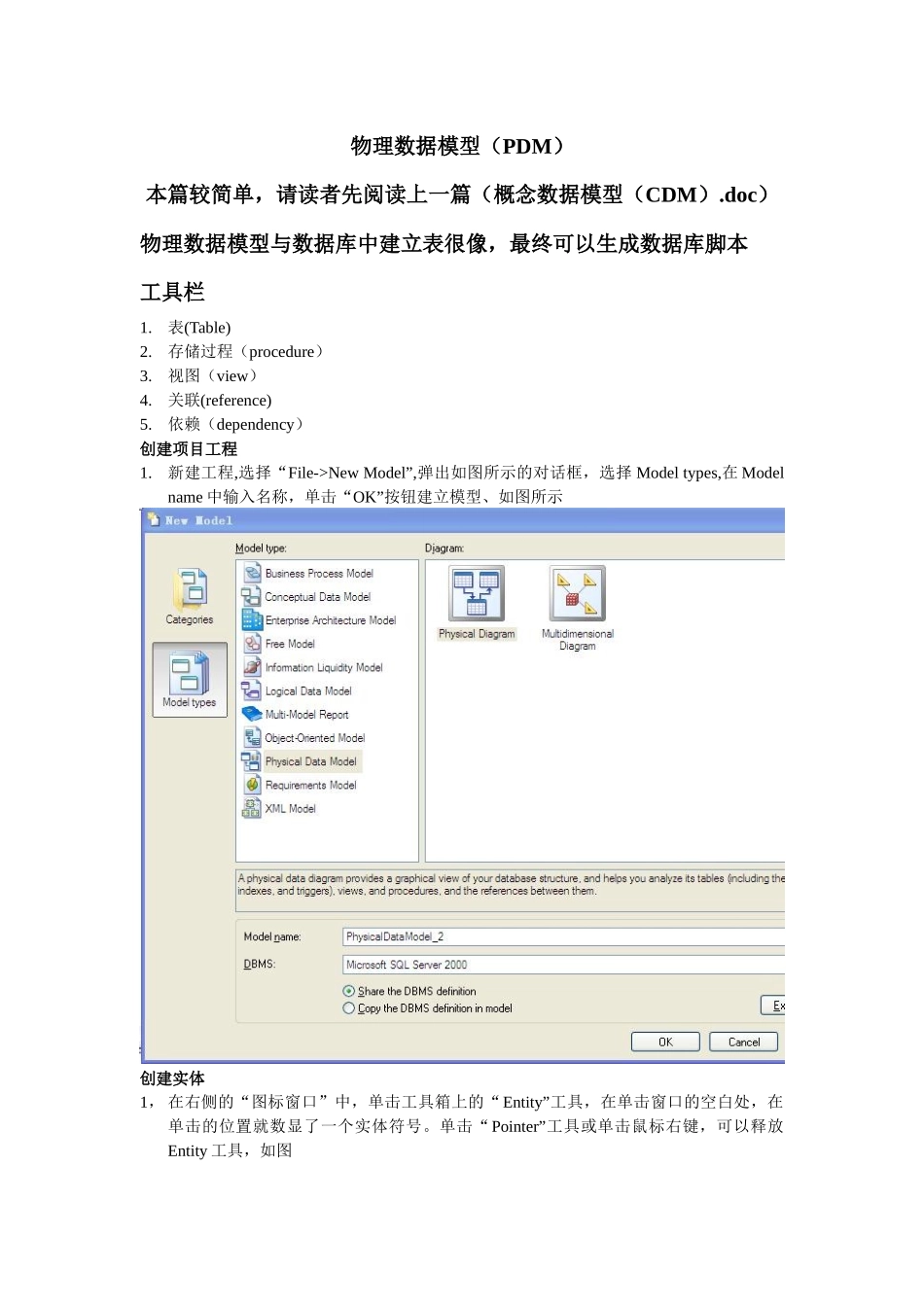

物理数据模型（PDM）本篇较简单，请读者先阅读上一篇（概念数据模型（CDM）.doc）物理数据模型与数据库中建立表很像，最终可以生成数据库脚本工具栏1.表(Table)2.存储过程（procedure）3.视图（view）4.关联(reference)5.依赖（dependency）创建项目工程1.新建工程,选择“File->NewModel”,弹出如图所示的对话框，选择Modeltypes,在Modelname中输入名称，单击“OK”按钮建立模型、如图所示创建实体1，在右侧的“图标窗口”中，单击工具箱上的“Entity”工具，在单击窗口的空白处，在单击的位置就数显了一个实体符号。单击“Pointer”工具或单击鼠标右键，可以释放Entity工具，如图.2.双击刚创建的实体集符号，弹出“实体属性”对话框，选择“General”属性页，在“Name”文本框中输入“users”、“Comment”中输入“用户实体”，如图添加属性1.在上述对话框中选择Attributes属性页。单击最左边的一个按钮“InsertaRow”,添加新的属性。修改Name为userid,DataType为Integer,并把P、M上个复选框都打钩（P列表示该属性是否为主标识符，主标识符类似于数据库中的主键；M列表示改属性是否为强制的，打钩表示不能为空）2，同理为“userlevel”实体添加如下属性，如图所示定义属性的标准检查约束1.在左侧的对象浏览器窗口中，选择“username”节点，双击该节点，弹出“username属性设置”对话框，设置用户名的最小长度为6，最大长度为15，如图所示建立联系1.在图表窗口中，选择工具箱中的“Relaion”工具，单击“userlevel”实体，在按下鼠标左键的同时把光标托至“users”实体上并释放鼠标左键，这样就在两个实体间创建了联系,双击“Relation”的联系线。弹出“联系属性设置”的对话框，可以在“Name”文本中修改该联系名，如图所示2.在ChildTableColumn中选择要关联的外键3.Update/Deleteconstraint更新删除规则（无，层叠，强制更新/删除）生成概念数据模型1.在系统菜单中选择“Tool->GenerateConceptualDataModel”,弹出“CDMGernerationOptions”对话框。修改名称Name,如图所示2.点击以上对话框中的ConfigureModelOptions,弹出ModelOptions对话框3.如果选择了“Checkmodel”模型将会在生成之前被检查。“SaveGenerationDependencies”选项决定PowerDesigner是否为每个模型的对象保存对象识别标签，这个选项主要用于合并由相同CMD生成的两个PDM，点击确定，生成CDM概念数据模型，如图所示
