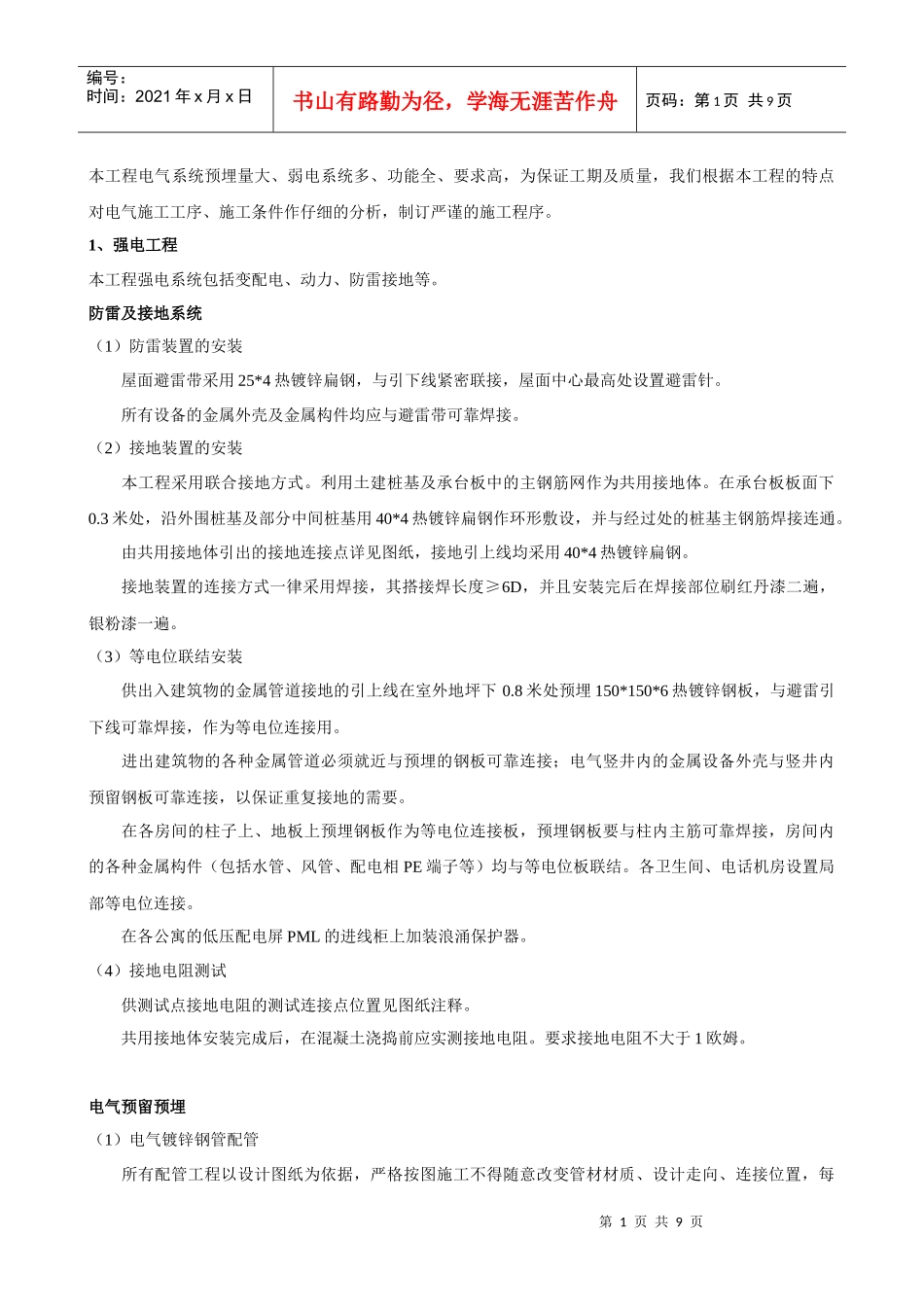

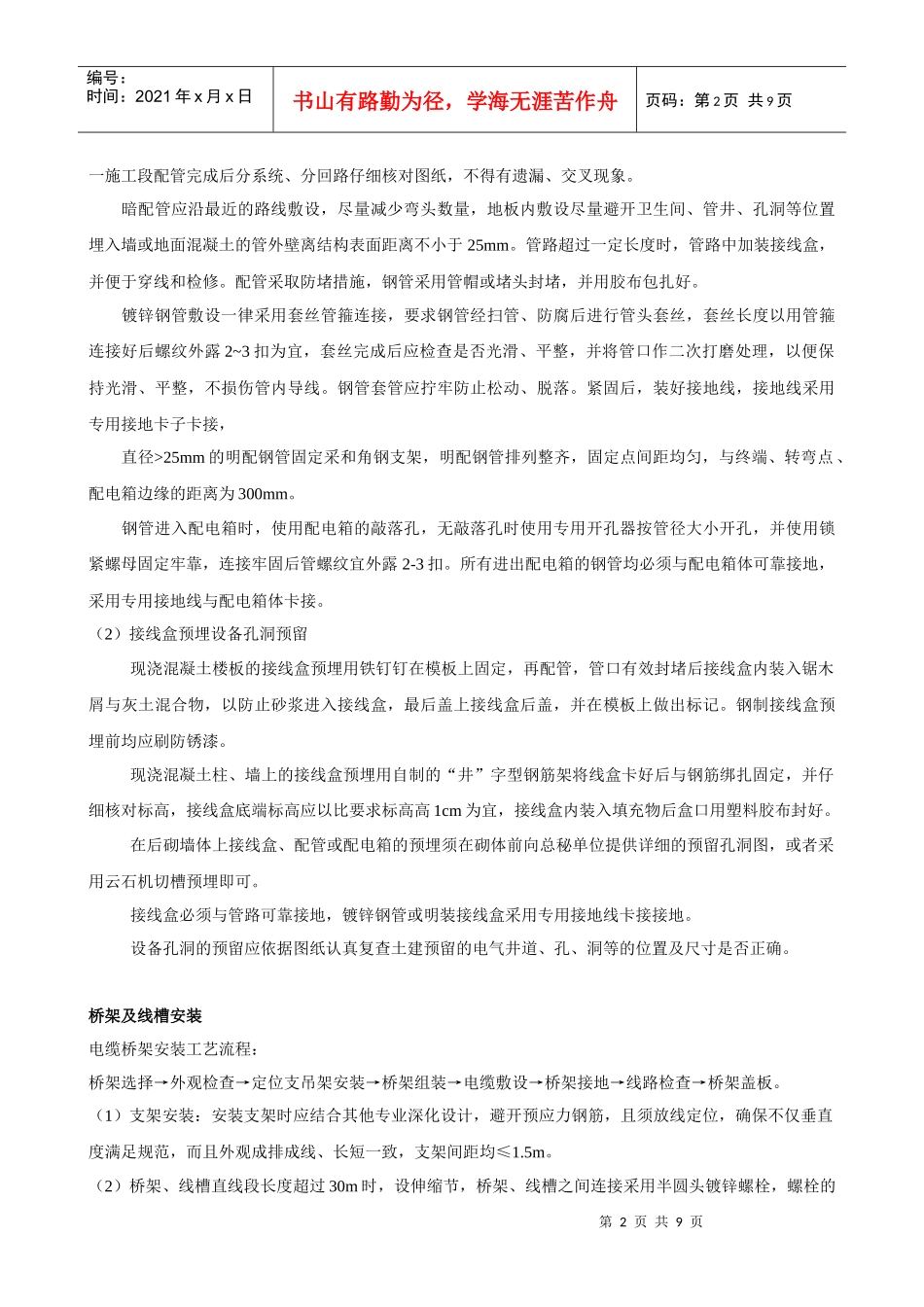

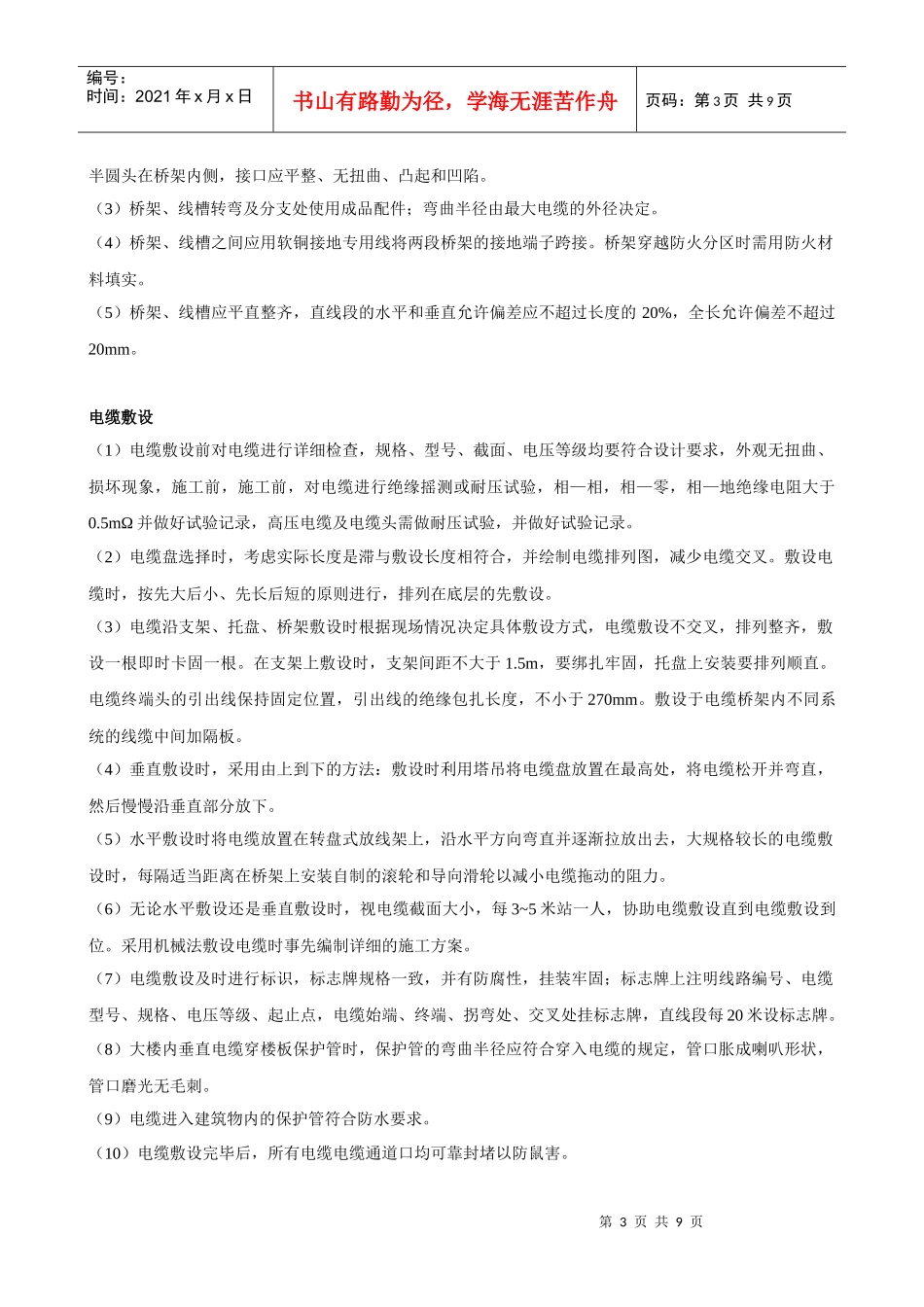

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页本工程电气系统预埋量大、弱电系统多、功能全、要求高，为保证工期及质量，我们根据本工程的特点对电气施工工序、施工条件作仔细的分析，制订严谨的施工程序。1、强电工程本工程强电系统包括变配电、动力、防雷接地等。防雷及接地系统（1）防雷装置的安装屋面避雷带采用25*4热镀锌扁钢，与引下线紧密联接，屋面中心最高处设置避雷针。所有设备的金属外壳及金属构件均应与避雷带可靠焊接。（2）接地装置的安装本工程采用联合接地方式。利用土建桩基及承台板中的主钢筋网作为共用接地体。在承台板板面下0.3米处，沿外围桩基及部分中间桩基用40*4热镀锌扁钢作环形敷设，并与经过处的桩基主钢筋焊接连通。由共用接地体引出的接地连接点详见图纸，接地引上线均采用40*4热镀锌扁钢。接地装置的连接方式一律采用焊接，其搭接焊长度≥6D，并且安装完后在焊接部位刷红丹漆二遍，银粉漆一遍。（3）等电位联结安装供出入建筑物的金属管道接地的引上线在室外地坪下0.8米处预埋150*150*6热镀锌钢板，与避雷引下线可靠焊接，作为等电位连接用。进出建筑物的各种金属管道必须就近与预埋的钢板可靠连接；电气竖井内的金属设备外壳与竖井内预留钢板可靠连接，以保证重复接地的需要。在各房间的柱子上、地板上预埋钢板作为等电位连接板，预埋钢板要与柱内主筋可靠焊接，房间内的各种金属构件（包括水管、风管、配电相PE端子等）均与等电位板联结。各卫生间、电话机房设置局部等电位连接。在各公寓的低压配电屏PML的进线柜上加装浪涌保护器。（4）接地电阻测试供测试点接地电阻的测试连接点位置见图纸注释。共用接地体安装完成后，在混凝土浇捣前应实测接地电阻。要求接地电阻不大于1欧姆。电气预留预埋（1）电气镀锌钢管配管所有配管工程以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，每第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页一施工段配管完成后分系统、分回路仔细核对图纸，不得有遗漏、交叉现象。暗配管应沿最近的路线敷设，尽量减少弯头数量，地板内敷设尽量避开卫生间、管井、孔洞等位置埋入墙或地面混凝土的管外壁离结构表面距离不小于25mm。管路超过一定长度时，管路中加装接线盒，并便于穿线和检修。配管采取防堵措施，钢管采用管帽或堵头封堵，并用胶布包扎好。镀锌钢管敷设一律采用套丝管箍连接，要求钢管经扫管、防腐后进行管头套丝，套丝长度以用管箍连接好后螺纹外露2~3扣为宜，套丝完成后应检查是否光滑、平整，并将管口作二次打磨处理，以便保持光滑、平整，不损伤管内导线。钢管套管应拧牢防止松动、脱落。紧固后，装好接地线，接地线采用专用接地卡子卡接，直径>25mm的明配钢管固定采和角钢支架，明配钢管排列整齐，固定点间距均匀，与终端、转弯点、配电箱边缘的距离为300mm。钢管进入配电箱时，使用配电箱的敲落孔，无敲落孔时使用专用开孔器按管径大小开孔，并使用锁紧螺母固定牢靠，连接牢固后管螺纹宜外露2-3扣。所有进出配电箱的钢管均必须与配电箱体可靠接地，采用专用接地线与配电箱体卡接。（2）接线盒预埋设备孔洞预留现浇混凝土楼板的接线盒预埋用铁钉钉在模板上固定，再配管，管口有效封堵后接线盒内装入锯木屑与灰土混合物，以防止砂浆进入接线盒，最后盖上接线盒后盖，并在模板上做出标记。钢制接线盒预埋前均应刷防锈漆。现浇混凝土柱、墙上的接线盒预埋用自制的“井”字型钢筋架将线盒卡好后与钢筋绑扎固定，并仔细核对标高，接线盒底端标高应以比要求标高高1cm为宜，接线盒内装入填充物后盒口用塑料胶布封好。在后砌墙体上接线盒、配管或配电箱的预埋须在砌体前向总秘单位提供详细的预留孔洞图，或者采用云石机切槽预埋即可。接线盒必须与管路可靠接地，镀锌钢管或明装接线盒采用专用接地线卡接接地。设备孔洞的预留应依据图纸认真复查土建预留的电气井道、孔、洞等的位置及尺寸是否正确。桥架及线槽安装电缆桥架安装工艺流程：桥架选择→外观检查→定位支吊架安装→桥架组装→电缆敷设→桥...
